Спецкурс по эксплуатации

систем электроснабжения

Методические указания к проведению лабораторных работ

РПК «Политехник»

Волгоград

2007

УДК 621.31(07)

С 71

СПЕЦКУРС ПО ЭКСПЛУАТАЦИИ СИСТЕМ ЭЛЕКТРОСНАБЖЕНИЯ: Методические указания к проведению лабораторных работ / Сост. ; Волгоград. гос. техн. ун-т. – Волгоград, 2007. – 55 с.

Приведены краткие сведения из теории, программа работы и указания по содержанию отчета четырех лабораторных работ.

Разработаны для студентов ВПО направления 140200 «Электроэнергетика» по специальности 140211 «Электроснабжение».

Предназначены в помощь студентам для подготовки, выполнения и оформления отчета по лабораторным работам.

Ил. 19. Табл. 2. Библиогр.: 5 назв.

Рецензент: к. т. н., доцент

Печатается по решению редакционно-издательского совета

Волгоградского государственного технического университета

Составитель: Сергей Викторович Хавроничев

СПЕЦКУРС ПО ЭКСПЛУАТАЦИИ СИСТЕМ ЭЛЕКТРОСНАБЖЕНИЯ

Методические указания к проведению лабораторных работ

Под редакцией автора

Темплан 2007 г., поз. № 74.

Подписано в печать г. Формат 60×84 1/16.

Бумага листовая. Печать офсетная.

Усл. печ. л. 3,44. Усл. авт. л. 3,31.

Тираж 100 экз. Заказ №

Волгоградский государственный технический университет

400131 Волгоград, просп. им. , 28.

РПК «Политехник»

Волгоградского государственного технического университета

400131 Волгоград, ул. Советская, 35.

Ó Волгоградский

государственный

технический

университет, 2007

Лабораторная работа № 1

ПЕРВАЯ МЕДИЦИНСКАЯ ПОМОЩЬ ПОСТРАДАВШИМ ОТ ЭЛЕКТРИЧЕСКОГО ТОКА

Цель работы:

1.  Изучить общие правила по оказанию первой помощи пострадавшим от электрического тока.

2.  Получить практические навыки по проведению комплекса реанимационных мероприятий.

2.  Краткие сведения из теории

В соответствии с «Инструкцией по оказанию первой помощи при несчастных случаях на производстве» (РД 153-34.0-03.702-99) предусматривается следующий порядок оказания первой медицинской помощи пострадавшим от электрического тока:

ПРАВИЛА ОСВОБОЖДЕНИЯ ОТ ДЕЙСТВИЯ ЭЛЕКТРИЧЕСКОГО ТОКА
ПРИ НАПРЯЖЕНИИ ВЫШЕ 1000 В СЛЕДУЕТ: - надеть диэлектрические перчатки, резиновые боты или галоши; - взять изолирующую штангу или изолирующие клещи; - замкнуть провода ВЛ 6-20 кВ накоротко методом наброса, согласно специальной инструкции; - сбросить изолирующей штангой провод с пострадавшего; - оттащить пострадавшего за одежду не менее чем на 10 м от места касания проводом земли или от оборудования, находящегося под напряжением	ГЛАВНАЯ ЗАДАЧА ¾ как можно быстрее спустить пострадавшего с высоты, чтобы приступить к оказанию помощи в более удобных и безопасных условиях (на земле, на площадке)
НЕЛЬЗЯ! приступать к оказанию помощи, не освободив пострадавшего от действия электрического тока	НЕЛЬЗЯ! тратить время на оказание помощи на высоте

правила перемещения в зоне «шагового» напряжения
	В радиусе 10 метров от места касания земли электрическим проводом можно попасть под «шаговое» напряжение. Передвигаться в зоне «шагового» напряжения следует в диэлектрических ботах или галошах либо «гусиным шагом» — пятка шагающей ноги, не отрываясь от земли, приставляется к носку другой ноги.
НЕЛЬЗЯ! отрывать подошвы от поверхности земли и делать широкие шаги	НЕЛЬЗЯ! приближаться бегом к лежащему проводу

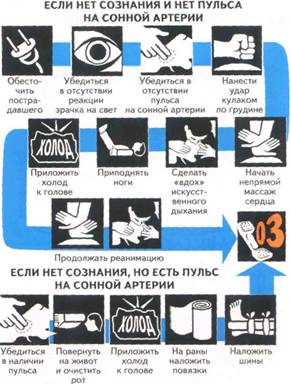

ВНЕЗАПНАЯ СМЕРТЬ (если нет сознания и нет пульса на сонной артерии)
1	УБЕДИТЬСЯ в отсутствии пульса на сонной артерии	2	ОСВОБОДИТЬ грудную клетку от одежды и расстегнуть поясной ремень
НЕЛЬЗЯ! терять время на определение признаков дыхания	НЕЛЬЗЯ! наносить удар по грудине и проводить непрямой массаж сердца, не освободив грудную клетку и не расстегнув поясной ремень

3	ПРИКРЫТЬ двумя пальцами мечевидный отросток	4	НАНЕСТИ удар кулаком по грудине
НЕЛЬЗЯ! наносить удар по мечевидному отростку или в область ключиц	НЕЛЬЗЯ! наносить удар при наличии пульса на сонной артерии

5	НАЧАТЬ непрямой массаж сердца	6	СДЕЛАТЬ «вдох» искусственного дыхания
Глубина продавливания грудной клетки должна быть не менее 3-4 см.	Зажать нос, захватить подбородок, запрокинуть голову пострадавшего и сделать максимальный выдох ему в рот.
НЕЛЬЗЯ! располагать ладонь на груди так, чтобы большой палец был направлен на спасателя	НЕЛЬЗЯ! сделать «вдох» искусственного дыхания, не зажав предварительно нос пострадавшего
7	ВЫПОЛНЯТЬ комплекс реанимации	ПРАВИЛА ВЫПОЛНЕНИЯ - Если оказывает помощь один спасатель, то 2 «вдоха» искусственного дыхания делают после 15 надавливаний на грудину. - Если оказывает помощь группа спасателей, то 2 «вдоха» искусственного дыхания делают после 5 надавливаний на грудину. -Для быстрого возврата крови к сердцу - приподнять ноги пострадавшего. - Для сохранения жизни головного мозга - приложить холод к голове. - Для удаления воздуха из желудка - повернуть пострадавшего на живот и надавить кулаками ниже пупка.
при сужении зрачков, но отсутствии сердцебиения реанимацию нужно проводить до прибытия медперсонала

8	ОРГАНИЗОВАТЬ действия партнеров	ПЕРВЫЙ СПАСАТЕЛЬ проводит непрямой массаж сердца, отдает команду «Вдох!» и контролирует эффективность вдоха по подъему грудной клетки. ВТОРОЙ СПАСАТЕЛЬ проводит искусственное дыхание, контролирует реакцию зрачков, пульс на сонной артерии и информирует партнеров о состоянии пострадавшего:«Есть реакция зрачков! Нет пульса! Есть пульс!» и т. п. ТРЕТИЙ СПАСАТЕЛЬ приподнимает ноги пострадавшего для лучшего притока крови к сердцу и готовится к смене партнера, выполняющего непрямой массаж сердца.
НЕЛЬЗЯ! располагаться спасателям друг напротив друга и обходить партнера сзади
ОСОБЕННОСТИ РЕАНИМАЦИИ В ОГРАНИЧЕННОМ ПРОСТРАНСТВЕ
1	НАНЕСТИ удар кулаком по грудине	2	УЛОЖИТЬ пострадавшего на спину
Удар можно наносить в положении пострадавшего «сидя» и «лежа»	Комплекс реанимации можно проводить только в положении пострадавшего «лежа на спине» на ровной жесткой поверхности

СОСТОЯНИЕ КОМЫ (если нет сознания, но есть пульс на сонной артерии)
1	ПОВЕРНУТЬ пострадавшего на живот	2	УДАЛИТЬ слизь и содержимое желудка
только в положении «лежа на животе» пострадавший должен ожидать прибытия врачей		Периодически удалять из ротовой полости слизь и содержимое желудка с помощью салфетки или резинового баллончика

	3	ПРИЛОЖИТЬ к голове холод
НЕЛЬЗЯ! оставлять человека в состоянии комы лежать на спине		Можно использовать пузырь со льдом или бутылки и пакеты с холодной водой или снегом, либо гипотермический пакет

Для практической отработки приемов оказания первой помощи пострадавшему в лабораторной работе используется тренажер «Витим» состоящий из двух модулей: муляжа человека и светового табло, соединенных между собой кабелем и шнуром питания.

Муляж представляет собой полный торс человека без верхних и нижних конечностей (рис. 1.1).

Световое табло (рис. 1.2) смонтировано в металлическом корпусе. Состоит табло из устройства питания, устройства индикации и управления, платы управления.

Исходное состояние тренажера (питание включено, нажата кнопка «Готовность») соответствует состоянию клинической смерти человека (отсутствуют признаки анатомического оживления: дыхание, пульс, зрачки глаз расширены).

Для имитации состояния человека, при котором сердце еще сокращается, но дыхание уже прекратилось, необходимо нажать кнопку «Пульс». В области сонной артерии появятся пульсовые толчки, зрачки глаз сузятся, появится дыхание (видимый подъем и опускание передней стенки грудной клетки с частотой 12÷20 «вдохов-выдохов» в минуту). На табло высвечиваются сокращающееся сердце и раздувающиеся легкие человека.

Реанимационные приемы проводят на тренажере при исходном состоянии «клиническая смерть». Проводят одну вентиляционную экскурсию (т. е. одно вдувание), после чего автоматически начинается отсчет «контрольного времени реанимации» и на экране табло появляется изображение сердца в состоянии диастолы (расслабления) и спавшие легкие. В процессе проведения реанимационных приемов на табло фиксируются основные показатели реанимации:

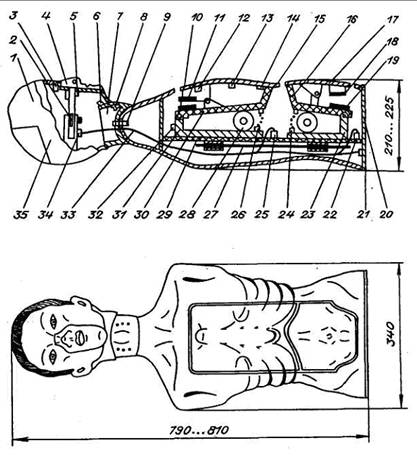

Рис. 1.1. Муляж:

1 - верх головы; 2 - датчик искусственного дыхания; 3 - блок имитатора глаз; 4 - носоротовая маска; 5 - направляющая; 6 - датчик запрокидывания головы; 7 - блок шеи; 8 - имитатор пульса; 9 - фиксатор; 10 - электромагнит; 11 - стальная пластина; 12 - датчик имитации перелома грудины; 13 - датчик имитации перелома ребер; 14 - датчик имитации перелома мечевидного отростка; 15 - грудина; 16 - шарнирная опора; 17 - панель; 18 - стальная пластина; 19 - электромагнит; 20 - основание торса; 21 - разъем выходной; 22 - разъем блока живота; 23 - основание; 24 –датчик имитации декомпрессии желудка; 25 - разъем блока груди; 26 - датчик имитации компрессии сердца; 27 - фиксатор; 28 - кольцо; 29 - основание торса; 30 - рычаг; 31 - платформа; 32 - датчик положения муляжа; 33 - жгут торса;34 - разъем блока головы; 35 - блок головы.

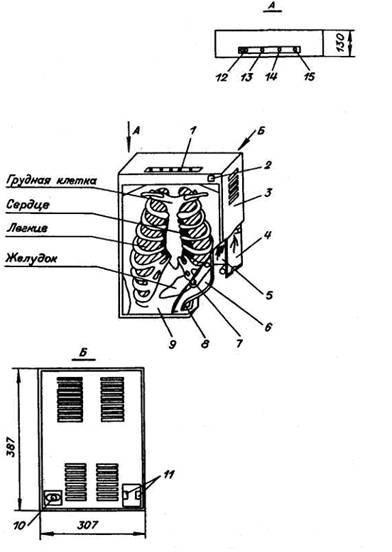

Рис. 1.2..Табло световое:

1 - устройство управления; 2 - устройство индикации контрольного времени; 3 - корпус; 4 - плата стабилизатора; 5 - плата управления; 6 - устройство световой индикации реанимационных состояний; 7 - лампа накаливания; 8 - трансформатор; 9 - стекло; 10 - разъем; 11 - предохранитель; 12 - микротумблер переключения режимов "1:5" или "2:15"; 13 - кнопка "Дыхание"; 14 - кнопка "Пульс"; 15 - кнопка "Готовность"

недостаточный объем вдуваемого воздуха (меньше 1000 мл) - на экране высвечиваются легкие человека в спавшем состоянии;

нормальный объем вдуваемого воздуха ( мл) - на экране высвечиваются легкие человека с нормальным объемом воздуха;

чрезмерный объем вдуваемого воздуха (больше 1500 мл) - на экране высвечиваются чрезмерно раздутые легкие человека;

недостаточная компрессия сердца - на экране высвечивается сердце в состоянии диастолы;

нормальная компрессия сердца (усилие 130-340 Н, среднее значение 230 Н) - на экране высвечивается сердце человека в состоянии систолы (сжатия);

чрезмерная компрессия сердца – выполнение приемов непрямого массажа сердца с усилием надавливания, превышающим в 1,5÷2 раза нормальное усилие, на экране светового табло регистрируется пульсирующими светящимися точками.

2. Порядок выполнения работы

1.  Ознакомиться с тренажером «Витим».

2.  Подготовить тренажер к работе:

муляж человека уложить на жесткое основание (кушетку, стол, пол и т. д.) в положении лежа на спине;

световое табло установить на удобном для обозрения месте на расстоянии не более длины соединительного кабеля;

соединить муляж и световое табло кабелем «табло - муляж»;

шнур питания подключить к сети 220 В, 50 Гц.

3.  Выполнить реанимационные мероприятия в режимах «1:5» или «2:15» (в соответствии с заданием преподавателя):

нажать кнопку «Готовность»;

тумблером установить режим «1:5» или «2:15»;

произвести вдувание, при этом автоматически начнется отсчет контрольного времени реанимации;

провести искусственную вентиляцию легких и непрямой массаж сердца;

по истечении контрольного времени реанимации (60 с) прекращается его индикация на световом табло. При правильно выполненных приемах реанимации на экране светового табло видны сокращающееся сердце и раздувающиеся легкие; на муляже появляются признаки «анатомического оживления»;

при недостаточной компрессии сердца или недостаточной вентиляции легких по истечении контрольного времени реанимации на табло остается изображение расслабленного сердца и спавшихся легких.

Примечание: Ошибки от неправильного положения рук обучающегося и неправильного положения головы муляжа регистрируются на световом табло в момент их совершения:

искусственная вентиляция легких проведена при незапрокинутой голове – в момент вдувания на табло высвечивается изображение «раздутого желудка», которое исчезает при удалении воздуха из «желудка»;

чрезмерная компрессия сердца, неправильное положение рук обучающегося – на экране табло высвечиваются пульсирующие светящиеся точки.

4. Для подготовки тренажера к новому циклу работы нажать кнопку «Готовность».

3. Содержание отчета

1. Порядок оказания первой медицинской помощи пострадавшему от электрического тока.

2. Технические характеристики тренажера, используемого в работе.

Лабораторная работа № 2

ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ

ЗАЗЕМЛЯЮЩИХ УСТРОЙСТВ

Цель работы:

1.  Закрепить теоретические знания об устройстве защитного заземления электроустановок,

2.  Получить практические навыки по измерению сопротивления заземляющих устройств.

1. Краткие сведения из теории

Для защиты людей от поражения электрическим током в нормальном режиме работы электроустановок должны быть применены по отдельности или в сочетании следующие меры защиты от прямого прикосновения:

основная изоляция токоведущих частей;

ограждения и оболочки;

установка барьеров;

размещение вне зоны досягаемости;

применение сверхнизкого (малого) напряжения.

Для дополнительной защиты от прямого прикосновения в электроустановках до 1 кВ следует применять устройства защитного отключения (УЗО) с номинальным отключающим дифференциальным током не более 30 мм.

В случае повреждения изоляции должны быть применены по отдельности или в сочетании следующие меры защиты при косвенном прикосновении:

защитное заземление;

автоматическое отключение питания;

уравнивание потенциалов;

двойная или усиленная изоляция;

сверхнизкое (малое) напряжение;

защитное электрическое разделение цепей;

изолирующие (непроводящие) помещения, зоны, площадки.

Требования защиты при косвенном прикосновении распространяются на:

1) корпуса электрических машин, трансформаторов, аппаратов, светильников и т. п.;

2) приводы электрических аппаратов;

3) каркасы распределительных щитов, щитов управления, щитков и шкафов, а также съемных или открывающихся частей, если на последних установлено электрооборудование напряжением выше 50 В переменного или 120 В постоянного тока;

4) металлические конструкции распределительных устройств, кабельные конструкции, кабельные муфты, оболочки и броню контрольных и силовых кабелей, оболочки проводов, рукава и трубы электропроводки, оболочки и опорные конструкции шинопроводов (токопроводов), лотки, короба, струны, тросы и полосы, на которых укреплены кабели и провода (кроме струн, тросов и полос, по которым проложены кабели с зануленной или заземленной металлической оболочкой или броней), а также другие металлические конструкции, на которых устанавливается электрооборудование;

5) металлические оболочки и броню контрольных и силовых кабелей и проводов на напряжения, не превышающие 50 В переменного или 120 В постоянного тока, проложенные на общих металлических конструкциях, в том числе в общих трубах, коробах, лотках и т. п., с кабелями и проводами на более высокие напряжения;

6) металлические корпуса передвижных и переносных электроприемников;

7) электрооборудование, установленное на движущихся частях станков, машин и механизмов.

Заземлением называется преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством.

Защитным заземлением называется заземление, выполняемое в целях электробезопасности.

Заземляющее устройство представляет собой совокупность заземлителя и заземляющих проводников.

Заземлителем называется проводящая часть или совокупность соединенных между собой проводящих частей, находящихся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду. Заземлители бывают искусственные и естественные.

Искусственный заземлитесь - заземлитель, специально выполняемый для целей заземления.

Естественный заземлитесь - сторонняя проводящая часть, находящаяся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду, используемая для целей заземления.

Заземляющим проводником называется проводник, соединяющий заземляемую часть (точку) с заземлителем.

Правилами технической эксплуатации электроустановок потребителей определены наибольшие допустимые значения сопротивлений заземляющих устройств в период эксплуатации в зависимости от напряжения электроустановки и режима работы ее нейтрали, которые приведены в Приложении 1.

В соответствии с действующими Правилами технической эксплуатации электроустановок потребителей измерение сопротивления заземляющих устройств должно производиться:

после реконструкции и ремонта заземляющих устройств;

при обнаружении разрушения или перекрытия изоляторов ВЛ электрической дугой;

у опор воздушных линий электропередачи после ремонтов, но не реже 1 раза в 6 лет для ВЛ напряжением до 1000 В и 12 лет для ВЛ выше 1000 В на опорах с разрядниками и другим электрооборудованием и выборочно у 2 % железобетонных и металлических опор в населенной местности.

Измерения должны выполняться в период наибольшего высыхания грунта (для районов вечной мерзлоты - в период наибольшего промерзания грунта).

Для измерения сопротивления заземлителей создается искусственная цепь тока через испытываемый эаземлитель. Для этого на некотором расстоянии от испытываемого заземлителя располагается вспомогательный заземлитель, подключаемый вместе с испытываемым заземлителем к источнику питания. Для измерения падения напряжения в сопротивлении испытываемого заземлителя при прохождении через него тока в зоне нулевого потенциала располагается зонд.

В качестве вспомогательного заземлителя и зонда могут применяться стальные неокрашенные электроды диаметром 10-20 мм, ддиной 0,8-1 м.

Электроды следует забивать в плотный естественный (не насыпной) грунт на глубину не менее 0,5 м.

Для измерения сопротивления заземляющих устройств должен применяться переменный ток, так как при постоянном токе в земле возникают ЭДС поляризации, искажающие результат измерения.

Измерение сопротивления заземляющих устройств производят:

-  методом амперметра и вольтметра;

-  с помощью специальных приборов (М 416, МС-08).

Измерение сопротивления заземляющих устройств методом амперметра и вольтметра.

Измерения выполняют по схеме, приведенной на рис. 2.1. Питание схемы непосредственно от сети недопустимо из-за влияния проводимости изоляции сети на результат измерения. Для питания схемы могут быть использованы сварочные, нагрузочные и котельные трансформаторы.

Амперметр и вольтметр к испытываемому заземлителю следует подключать отдельными проводами, так как иначе при случайном отсоединении от заземлителя соединенных вместе проводов вольтметр окажется под полным напряжением и может быть поврежден.

Сущность метода заключается в измерении тока I, проходящего через испытываемый заземлитель, и напряжения U между заземлителем и зондом. Сопротивление испытываемого заземлителя R = U/ I.

Рис. 2.1. Схема измерения сопротивления заземлителей

с помощью амперметра и вольтметра.

Перед измерением при отключенной схеме необходимо убедиться по вольтметру в отсутствии посторонних токов в земле. Если же есть значительные напряжения от посторонних токов в земле, то необходимо их устранить (например, отключить электросварку) либо, когда устранение невозможно, изменить место расположения зонда.

Влияние посторонних токов можно снизить увеличением тока в испытательной цепи. Измерения проводят только тогда, когда нет постороннего напряжения либо оно незначительно. При измерении малых сопротивлений достаточным является ток 20-25 А. Исходя из условий техники безопасности, желательно при измерении применять как можно меньшее напряжение.

Измерение сопротивления заземляющих устройств прибором МС-08.

В измерителе заземления МС-08 использован метод амперметра-вольтметра с применением вспомогательного заземлителя и потенциального электрода (зонда), удаленных на достаточное расстояние от испытуемого заземлителя (рис. 2.2.).
