РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
БЛОК
ПРОГРАММНОГО ОБМЕНА
РG-604
InterM
Распаковка и установка
Не смотря на то что установка и обслуживание в работе блока программного обмена PG-604 не вызовет у Вас сложностей, Вам необходимо уделить несколько минут времени для чтения этого руководства, чтобы ознакомится со всеми функциональными возможностями, правильно установить и подключить изделие.
Аккуратно распакуйте блок, не выбрасывайте коробку и другие упаковочные материалы. Они могут понадобиться, если Вам потребуется транспортировать устройство или обращаться в службу сервиса.
Не устанавливайте блок возле радиаторов, нагревательных и отопительных приборов, в местах с повышенной влажностью и повышенным содержанием пыли. Подключение всех компонентов необходимо производить согласно схемам и рисункам настоящего руководства пользователя. Соблюдение этих требований гарантирует надежную и долговременную работу изделия.
ЗАПРЕЩАЕТСЯ включать устройство со снятой верхней крышкой.
Функциональное назначение
Блок программного обмена PG-604 предназначен для работы в составе стоечного оборудования системы оповещения и пожаре. Блок PG-604 осуществляет распределение сигналов оповещения по приоритетам на 4 независимых канала. В случае аварийного или экстренного оповещения на все зоны приходит сигнал оповещения, а сигналы программ отключаются.
Блок программного обмена PG-604 не является самостоятельным функционально законченным устройством и может использоваться только в составе 19” оборудования системы оповещения о пожаре.
Возможности:
· ОПОВЕЩЕНИЕ НА НЕЗАВИСИМЫЕ ЗОНЫ ТРАНСЛЯЦИИ
Вы можете делать общее голосовое или тоновое оповещение на 4 независимые звуковые программы. В случае аварийного или экстренного оповещения на все зоны приходит только сигнал оповещения, а сигналы программ отключаются;
· 4 ИСТОЧНИКА ТРЕВОЖНЫХ СИГНАЛОВ
Вы можете подключить 4 источника тревожных сигналов. Например, если Вы используете блок в составе оборудования голосового и тонового оповещения с возможностью создания удаленных операторских мест, источником сигнала оповещения могут служить: микрофонная панель RM-616, таймер PW-642, блок тревожной сигнализации EP-616, автоматический магнитофон PV-632. Управление и приоритет сигналов реализует контроллер системы ECS-616;
· СВЕТОВАЯ ИНДИКАЦИЯ РЕЖИМОВ РАБОТЫ
Индикатор на передней панели показывает состояние и режимы работы.
ПЕРЕДНЯЯ ПАНЕЛЬ
1. Индикатор EMERGENCY (ТРЕВОГА)
Этот индикатор загорается при тревожном, пожарном и аварийном оповещении блока EP-9216.
2. Индикатор TIMER (ТАЙМЕР)
Этот индикатор загорается при автоматическом оповещении с таймера PW-9242/
3. Индикатор REMOTE 1 (дистанционное включение 1)
Этот индикатор загорается при оповещении с операторского места 1.
4. Индикатор REMOTE 2 (дистанционное включение 2)
Этот индикатор загорается при оповещении с операторского места 1.
5. Индикатор POWER (ПИТАНИЕ)
Светодиод загорается при подаче напряжение питания.
ЗАДНЯЯ ПАНЕЛЬ
1. LINE OUTPUT 1-4 (ЛИНЕЙНЫЕ ВЫХОДЫ 1-4)
Симметричные выходы с разъемами типа XLR для подключения входов трансляционных усилителей мощности программ 1-4.
2, 3. REMOTE 1,2 (ОПЕРАТОРСКОЕ МЕСТО 1,2)
Симметричные входы с разъемами типа XLR для подключения сигналов оповещения с удаленных операторских мест. В качестве источника таких сигналов может служить микрофонная панель RM-616.
4. TIMER (ТАЙМЕР)
Симметричный вход с разъемом типа XLR для подключения предупреждающих сигналов с таймера PW-642.
5. EMERGENCY (ТРЕВОГА)
Симметричный вход с разъемом типа XLR для подключения тревожных сигналов с блока EP-616.
6. LINE INPUT 1-4 (ЛИНЕЙНЫЕ ВХОДЫ 1-4)
Симметричные входы с разъемами типа XLR для подключения звуковых программ 1-4. Источником программ может служить предусилитель / микшер РР-613.
7. Разъем EMERGENCY
Разъем для подключения блока тревожной сигнализации EP-616.
8. Разъем MATRIX
Разъем для подключения контроллера системы оповещения ECS-9216.
Нумерация и назначение разъема MATRIX и EMERGENCY
1 – общий
2 – +24 В
3 – +24 В
4 – Тревожное сообщение
5 – Таймер
6 – Мик. консоль №1
7 – Мик. консоль №2
8 – Пожар

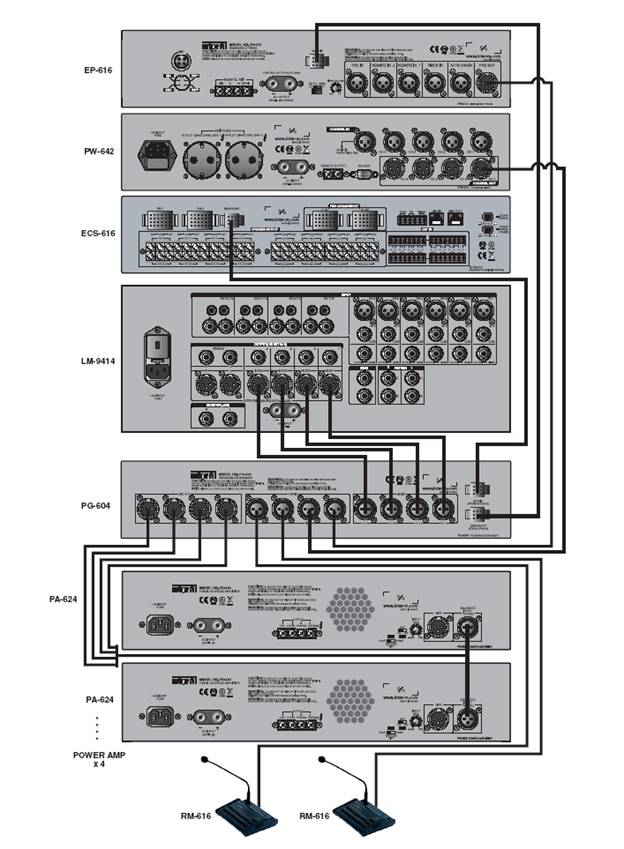

Схема подключения

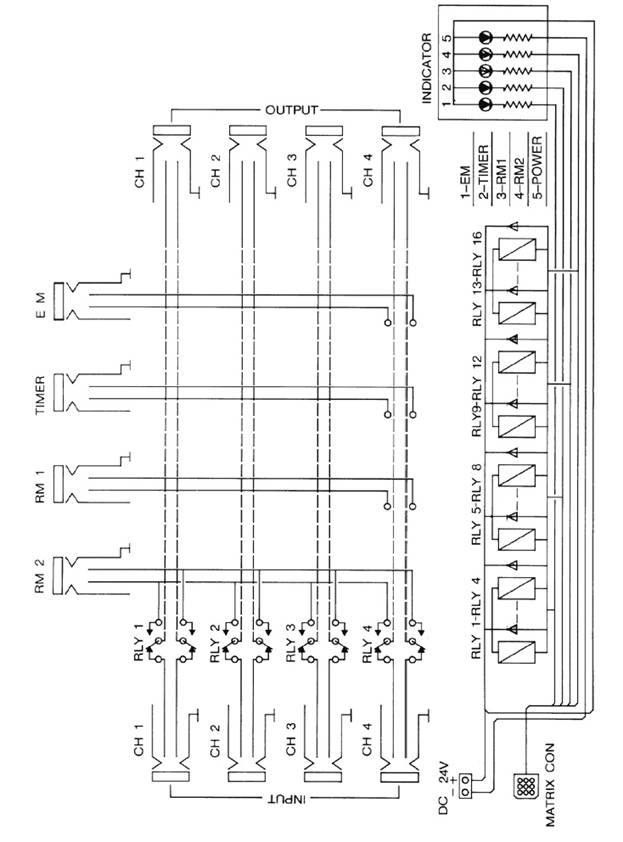

Блок схема
Технические характеристики:
Количество независимых входов/выходов_______ 4;
Количество входов для сигналов оповещения____ 4;
Приоритеты для сигналов оповещения__________ Emergency
Timer
Remote 1
Remote 2
Напряжение питания_________________________ DC 24 В;
Потребляемая мощность______________________ 1,5 Вт
Размеры____________________________________482х88х380 мм;
Масса______________________________________ 4,4 кг.
Комплектность.
1. Блок программного обмена PG-604
2. Комплект соединительных кабелей
3. Руководство пользователя
4. Комплект крепежа для установки в стойку 19”
5. Картонная упаковка
Адрес изготовителя: 226-9 DUGJUNG – LI, HOE CHUN – EUB,
YANGJU – KUN, KYUNGKI – DO, KOREA
~5,
Гарантия изготовителя
ü Гарантия действительна в течение 12 месяцев с момента продажи устройства.
ü При выходе изделия из строя за период гарантийного срока, владелец изделия имеет право на бесплатный ремонт или, при невозможности ремонта, на его бесплатную замену.
ü Замена вышедшего из строя изделия производится только при сохранности товарного вида, наличия оригинальной упаковки и полной комплектности.
ü Гарантийные обязательства не распространяются на изделия, вышедшие из строя по вине потребителя или имеющие следы задымления, механические повреждения или повреждения входных цепей, подвергшиеся воздействию химических веществ, самостоятельному ремонту и неправильной эксплуатации.
Наименование изделия: Блок программного обмена PG-604
Сертификация:
Устройство отвечает единым нормам и требованиям ЕЭС, соответствует требованиям нормативных документов: ГОСТ 26342- 84, ГОСТ 12.2.006-87(п.4.3), НПБ 57-97, ГОСТ, прошло сертификацию в центре ФГУ «Центр сертификации аппаратуры охранной и пожарной сигнализации» МВД России.
Серийный номер модели:
Дата продажи:
