_______________Р у к о в о д с т в о п о л ь з о в а т е л я_______________
Блок контроля и распределения
питания PD-659.
Распаковка и установка.
Установка и обслуживание в работе блока автоматического контроля и распределения питания PD-659 не вызовет у Вас затруднений. Для ознакомления со всеми функциональными возможностями, правильной установки и подключения блока внимательно прочитайте это руководство.
Аккуратно распакуйте блок, не выбрасывайте коробку и другие упаковочные материалы. Они могут понадобиться, если Вам потребуется перевозить таймер или обращаться в службу сервиса.
Не устанавливайте блок возле радиаторов, нагревательных и отопительных приборов, в местах с повышенной влажностью и повышенным содержанием пыли. Подключение всех компонентов необходимо производить согласно схемам и рисункам. Соблюдение этих требований гарантирует надежную и долговременную работу изделия.
ЗАПРЕЩАЕТСЯ включать устройство со снятой верхней крышкой.
Краткое описание.
Блок контроля и распределения питания предназначен для работы в составе трансляционного и профессионального оборудования. Устройство позволяет питать потребителей, как переменным, так и постоянным напряжением. Суммарная мощность потребителей, как по переменному, так и постоянному току 6000 Вт.
Особенности устройства.
- Высокая нагрузочная способность, 6000 Вт при компактных габаритах. Высота устройства 2 юнита (88 мм).
- Большое количество розеток и клеммников подключения потребителей.
- Встроенная система индикации переменного и постоянного напряжения на выходах устройства.
- Возможность удалённого включения.
- Состояния устройство легко можно определить по системе индикации.

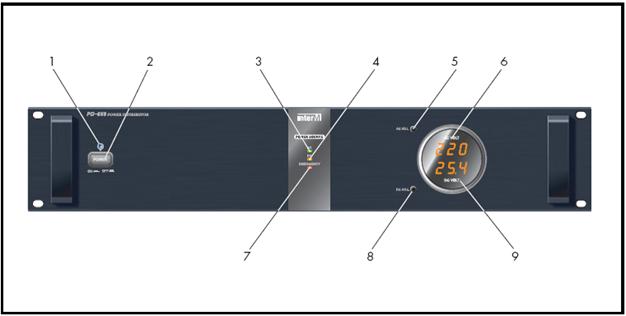

Передняя панель.
Индикатор светится при включении устройства.
Клавиша включения устройства.При нажатии данной клавиши происходит включения устройства.
Индикатор переменного напряжения.Индикатор указывает на то, что система подключена напряжению переменного тока.
Индикатор постоянного напряжения.Индикатор сигнализирует подключения системы к постоянному напряжению аккумуляторных батарей.
Регулятор напряжения переменного тока системы индикации.При помощи данного регулятора можно подстроить индикатор переменного напряжения для более точного отображения информации.
Индикатор переменного напряжения.Данный индикатор отображает фактическое значение напряжения переменного тока сети.
Индикатор тревожного режима.Данный индикатор указывает на готовность работы системы в аварийном режиме.
Регулятор напряжения постоянного тока системы индикации.При помощи данного регулятора можно подстроить индикатор постоянного напряжения для более точного отображения информации.
Индикатор постоянного напряжения.Индикатор отображает фактическое значение постоянного напряжения.

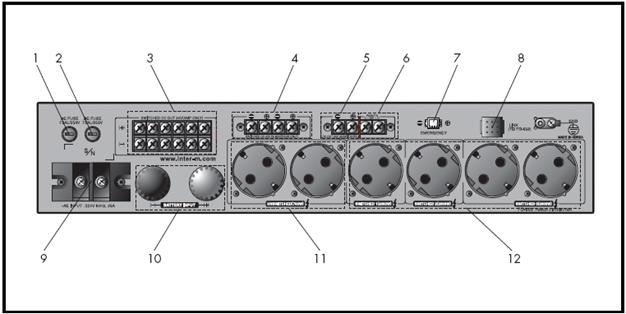

Задняя панель.
Предохранитель предназначен для защиты устройства от перегрузки и скачков напряжения питания. Предохранитель должен быть рассчитан на ток 2 А, применение более мощных предохранителей не допустимо.
Предохранитель по постоянному току.Предохранитель предназначен для защиты устройства от перегрузки. Предохранитель должен быть рассчитан на ток 5 А, применение более мощных предохранителей не допустимо.
Данная группа выходов применяется для подключения усилителей по постоянному напряжению питания 24 В.
Выход 24 В.Данный выход используется для подключения различных потребителей. Максимальная нагрузка данной группы выходов не должна превышать 5 А.
Не отключаемый выход 24 В.Данный выход используется для подключения потребителей, которым требуется постоянное наличие напряжения.
Вход удалённого включения.При замыкании клемм данного входа блок питания включится, не зависимо от положения клавиши «Power».
Выход подключения системы автоматики.Данный выход применяется только для подключения блоков автоматики системы оповещения.
Выход расширения.Выход используется для подключения блока расширения PD-658.
Клеммы подключения устройства к сети переменного тока 220 В. Клеммы подключения батареи аккумуляторов напряжением 24 В. Не отключаемые розетки переменного тока 220 В.Данная группа розеток используется для питания устройств, требующих постоянного включения. Нагрузочная способность группы розеток 700 Вт.
Розетки переменного тока 220 В.Данная группа розеток используется для подключения потребителей по переменному напряжению 220 В. Суммарная нагрузочная способность розеток
6000 Вт.

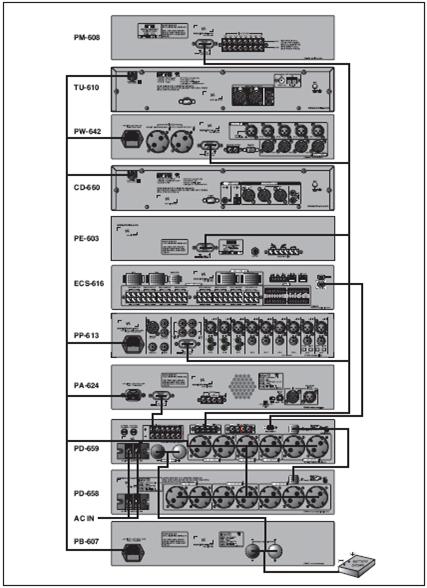

Схема подключения.

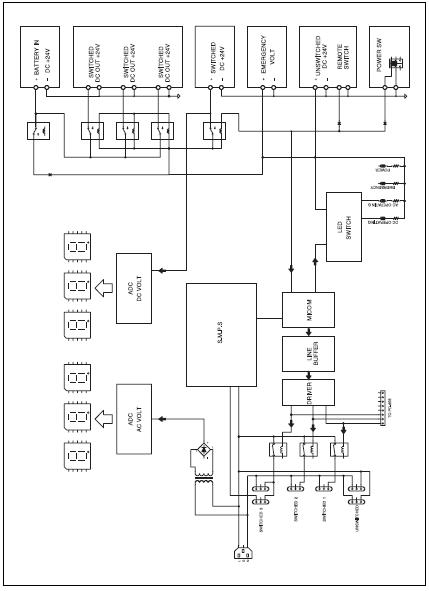

Блок схема.
Характеристики устройства.
Характеристики | PD-659 |
Нагрузочная способность по переменному току (отключаемая группа розеток), Вт | 3х2000 |
Нагрузочная способность по переменному току (не отключаемая группа розеток), Вт | 700 |
Количество входов удаленного включения | 1 |
Нагрузочная способность по постоянному напряжению питания 24 В (не для питания усилителей мощности), А | 5 |
Интервал рабочих температур, º С | -10…+40 |
Напряжение питания, В | 220 перем. тока 24 пост. тока |
Потребляемая мощность, Вт | 190 |
Вес, кг | 6,2 |
Габариты, мм | 482 х 88 х 380 |
Адрес изготовителя: 226-9 DUGJUNG – LI, HOE CHUN – EUB,
YANGJU – KUN, KYUNGKI – DO, KOREA
~5,
Гарантия изготовителя
ü Гарантия действительна в течение 12 месяцев с момента продажи проигрывателя.
ü При выходе изделия из строя за период гарантийного срока, владелец изделия имеет право на бесплатный ремонт или, при невозможности ремонта, на его бесплатную замену.
ü Замена вышедшего из строя изделия производится только при сохранности товарного вида, наличия оригинальной упаковки и полной комплектности.
ü Гарантийные обязательства не распространяются на изделия, вышедшие из строя по вине потребителя или имеющие следы задымления, механические повреждения или повреждения входных цепей, подвергшиеся воздействию химических веществ, самостоятельному ремонту и неправильной эксплуатации.
Наименование изделия: Блок контроля и распределения питания PD-659.
Сертификация: Блок контроля и распределения питания PD-659 отвечает единым нормам и требованиям ЕЭС, соответствует требованиям нормативных документов: ГОСТ 26342- 84, ГОСТ 12.2.006-87(п.4.3), НПБ 57-97, ГОСТ.
Серийный номер модели:
Дата продажи:
Продавец:
