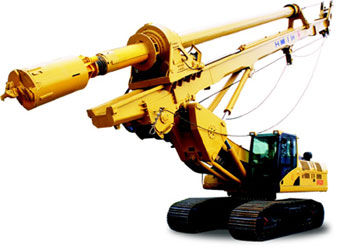

Буровая установка SANY SR220C
1. Серийные роторные буровые машины-экскаваторы серии SR марки SANY, представляющие собой высокоэффективные агрегаты для бурения скважин при проведении строительных работ по свайному фундаменту, предназначены для ведения таких фундаментных работ, как строительство многоэтажных зданий, мостов и гидротехнического строительства.
2. Роторные буровые машины этой серии сочетают преимущества отечественных и зарубежных фирменных комплектующих, а их основные характеристики соответствуют уровню мировых аналогов. В установках в качестве основных узлов используются изделия известных мировых производителей. Сами установки отличаются простой в эксплуатации, высокой эффективностью работы, экологической безопасностью, надежностью и комфортом.
3. Оптимально спроектированная конструкция роторных экскаваторов серии SR обуславливает их высокую прочность и долговечность, отличается стабильностью при ударах и вибрации. Силовой узел может обеспечивать сверхбольшой вращающий момент, повышая КПД установки.
4. Имеется большой выбор буровых штанг, что позволяет применять различное буровое оборудование и буровые головки для различных видов строительных работ. Роторные буровые машины SANY пригодны к работе в слое крупнозернистого гравия, что представляется невозможным для обычных буровых установок, а так же на глинистых и песчаных почвах, слое гравия, галечника, грязе-каменном реголите и в мёрзлом слое почвы на плоскогорьях.
5. Двигатель CAT-9 характеризуется промежуточным охлаждением, электронным управлением форсунок и турбонаддувом, отличается высокой степенью надежности экономичностью топлива.
6. Функция автоматического снижения или увеличения оборотов двигателя позволяет снизить расход горючего на 5-10% В случае прекращения работ обороты двигателя автоматически переходят к исходному значению.
7. Гарантирована надежность всех систем: гидросистема немецкого производства всемирно известной марки Лишилэ способна автоматически регулировать вертикальную высоту мачты, ведется контроль в реальном масштабе времени для электронного блока EМC с 16-тью функциями предупреждения о неисправностях. Кроме того, программное обеспечение PLC осуществляет управление режимами работы экскаватора, безопасная охлаждающая система новейшей разработки обеспечивает соответствие рабочему состоянию экскаватора внешним условиям, наряду с этим трехступенчатая система контроля и оповещения также гарантирует нормальную работу экскаватора.
Технические характеристики модели
Макс. выходной крутящий момент, кН. м | 250 |
Обороты при бурении отверстия, об. | 7-26 |
Макс. усилие нагнетания, кН | 180 |
Макс. усилие вытяжения, кН | 240 |
Ход нагнетающего цилиндра, мм | 5160 |
Угол наклонения влево и вправо мачты | ±6 ° |
Угол наклона впереди | 5 ° |
Угол наклона назад | 15 ° |
Завод-изготовитель двигателя | Caterpillar (Катерпиллер, США), либо Cummins ( Камминс, США) модель: QSL-9 |
Тип двигателя | CAT C-9, дизельный с турбонаддувом и электронным управлением форсунок |
Мощность двигателя, кВт/об. | 250кВт/1800об. |
Подъемная сила основной лебедки( первый слой ) кН | 240 |
Диаметр троса основной лебедки, мм | 28 |
Подъемная скорость основной лебедки, м/мин | 70 |
Подъемная сила запасной лебедки( первый слой ) кН | 110 |
Диаметр троса запасной лебедки, мм | 20 |
Подъемная сила запасной лебедки, м/мин | 70 |
Макс. глубина бурения, м | 67 |
Макс. диаметр отверстия бурения, мм | 2300 |
Тип шасси | CAT330C/325VH |
Ширина в режиме работы, мм | 4300 |
Ширина в режиме перевозки, мм | 3000 |
Высота в режиме перевозки, мм | 3400 |
Высота в режиме работы, мм | 21045 |
Ширина плиты гусениц, мм | 3400 |
Сила тяги, кН | 880 |
Стандартная штанга | 510 |
Общий вес（со штатными узлами） | ZG22М513 |
Штанга (т) | 65 |
