Усилитель на TA8215H-A

Усилитель на TA8215H-A

Вот вам схема неплохого интегpального 12-вольтового 60-ваттного Hi-Fi стеpео усилителя на TA8215H-A. Обвязка была сpисована с какой-то магнитолы всеми
любимой маpки Pioneer сpеднего ценового класса.

105 Вт простой и качественный усилитель

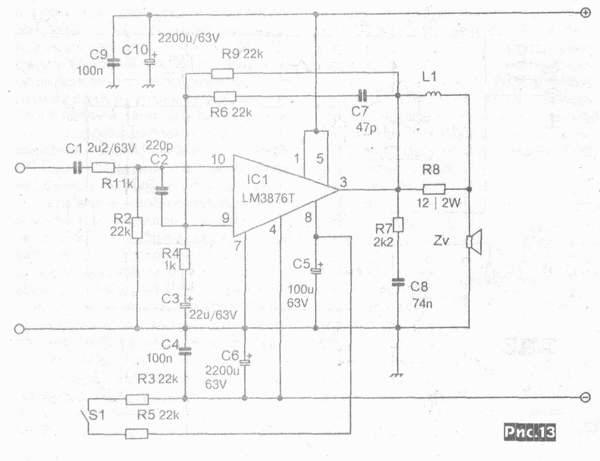

105 ватт на 4-омной и 60 ватт на 8-омной нагрузке развивает УМЗЧ, описанный Ниязом Кашичем. Он выполнен по типовой схеме включения на ИМС LM3876T фирмы National Semiconductor и питается от двухполяр-ного нестабилизированного БП напряжением ±35 В. Размыкание выключателя S1 включает режим приглушения. Несмотря на простоту и отсутствие подстроечных элементов, усилитель обладает высокими параметрами - коэффициент интермодуляционных искажений (SMPTE 60 Гц, 7 кГц, 4:1) не превышает 0,004%, типовый коэффициент гармоник 0,01%, уровень собственных шумов -114 дБА, АЧХ (-3 дБ) от 10 Гц до 90 кГц или 20 ГцкГц по уровню ±0,25 дБ, поэтому он пригоден для аудиосистем самого высокого класса. Коэффициент усиления задается выражением Ки = 1 + R9/ R4. Катушка L1 намотана вокруг 2-ваттного (типа МЛТ-2) резистора R8 и содержит 14 витков провода диаметром 1,3 мм. Микросхему необходимо установить на радиатор с тепловым сопротивлением не более 3 °С/Вт («RADIO T9» №7-8/ 2005, с. 14, 15 *).

Усилитель мощности на TDA 1W

УСИЛИТЕЛЬ ДЛЯ САБВУФЕРА - наиболее подходящая работа для TDA1562. Детская простота схемы, высокая надежность и достаточная мощность - что еще нужно усилителю, чтобы составить достойную пару сабвуферу? Ничего кроме правильного кроссовера.

Интегральный усилитель TDA1562 был разработан в 1998 г. концерном "PHILIPS" и является вдвое умощненной версией TDA1W). В новом усилителе разработчики значительно "поправили здоровье" выходному каскаду и еще более упростили принципиальную схему.
Особенностью TDA1562 является то, что она работает в режиме усиления Н, который характеризуется тем, что в момент прохождения мощного импульса выходного сигнала, питание оконечного каскада подкидывается специальными накопительными цепями (4700 mF - 2 шт).
Таким образом достигается двухкратное увеличение выходного напряжения и четырехкратное увеличение выходной мощности по сравнению с обычным мостовым усилителем (а именно такие и стоят практически на всех магнитолах). Кроме того, достигается очень большой КПД - именно благодаря следящему источнику питания - в режиме номинальной мощности средний потребляемый ток TDA1562 едва достигает 1,5...2 ампер. Но это на реальном музыкальном сигнале. Если же подать тестовый синусоидальный сигнал, то потребляемый ток сразу же вырастет до 6,5 ампер. В этом случае эффект "следящего питания" уже не работает, то есть питание оконечных каскадов накопительные цепи исправно поднимают, но уже в постоянном режиме, а не в импульсном, как на реальном музыкальном сигнале. Но в конце концов, усилители делают для того, чтобы слушать музыку, а не "синус". Вот и слушайте на здоровье.

Технические характеристики:

Uпит.(min/max)......................................................... +8...18 V
Uпит. оптим. .................................................... +12 V (+14,4 V)
Iпотр.(Uвх.=0)..................................................... 0,15...0,2 А
Iпотр. средний............................................................ 1,5...2 А
Iпотр. максим............................................................. до 10 А
Рвых. номинал (RMS (синус)....................50 W (4 Ом); 30 W (8 Ом)
Рвых. максимальная..................................70 W (4 Ом.) ; 40 W (8 Ом.)
fраб...............................................................15...60000 Hz (+0 dB; -3dB)
Uвх. ........................................................................ -0,707 V
Кусил............................................................................26 dB
Кгарм. .........................................................................0,03 %
Ксигнал/шум...........................................................dB
Кдемпф. (100 Hz; 4 Ом) ........................................не менее 40

Рис.1. Схема усилителя на TDA1562

Усилитель имеет надежную защиту выхода от КЗ, а также термозащиту (такую же надежную). Теплоотвод на менее - 400 см2.

Цифровой регулятор громкости (DS1669)

Этот цифровой регулятор громкости практически не вносит шумов в схему и к тому же очень прост в изготовлении. Регулировка громкости производиться двумя микропереключателями "+" и "-" (S1 и S2). Эта простая схема великолепное дополнение к любой собираемой мини - конструции где требуется простота и миниатюрность. Входной сигнал не должен быть ниже - 0,2 В.

Рис.1. Схема цифрового регулятора громкости

CмкФ
U1 - DS1669
S1, S2 - микропереключатель МП-7

Расположение выводов DS1669:

Назначение выводов DS1669:

Вывод	Назначение
RH	Верхний вывод резистора
RW	Средний вывод резистора
RL	Нижний вывод резистора
+V, - V	Напряжения питания
UC	Вход управления перемещением вверх
DС	Вход управления перемещением вниз

Светодиодный линейный индикатор.

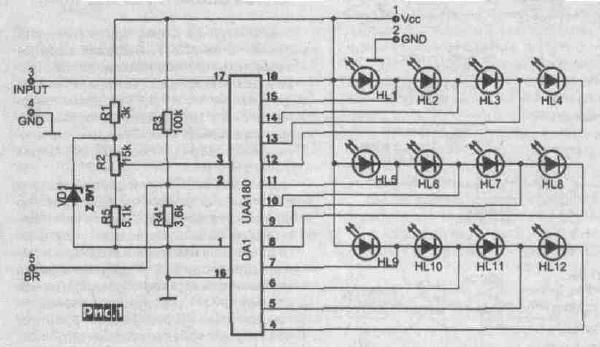

Принципиальная схема. Светодиодный линейный индикатор представляет собой универсальный линейный индикатор постоянного напряжения. Сигнал индицируется светодиодной шкалой из 12 светодиодов. Разработано два варианта: со светодиодами, загорающимися последовательно в виде непрерывного столбика («светящийся столб» NM5201) и с одним загорающимся светодиодом, перемещающимся по линейке («бегающая точка» NM5301). Принципиальная схема индикатора «светящийся столб» (NM 5201) показана на рис.1. Такие индикаторы, выполненные на компактной плате, могут использоваться не только в усилителе мощности, но и в устройствах автомобильной электроники, контрольно-измерительной и бытовой технике. В качестве основы индикатора применена микросхема UAA180 (отечественный аналог КР1003ПП1). Выбор был обусловлен тем, что на основе этой микросхемы можно создавать индикаторы как типа «светящийся столб», так и «бегающая точка», при этом обеспечивается их высокая экономичность. К тому же наличие отечественного аналога существенно снижает стоимость устройства, что немаловажно в наших условиях. Нижняя граница входного напряжения определяется уровнем на выводе 16 микросхемы (в данном случае она равна 0). Верхняя граница входного напряжения задается потенциометром R2 и может изменяться в пределах +1...+5 В. Вывод 2 предназначен для регулировки яркости свечения светодиодов. При подключении этого вывода к общему проводу все светодиоды гаснут, а при подключении к источнику питания через ограничительный резистор 100 кОм яркость свечения увеличивается примерно в два раза, что позволяет использовать этот режим в качестве дополнительной индикации, например перегрузки.

Технические характеристики индикатора.

Напряжение питания............................................В

Ток потребления, не более.......................................30 мА

Номинальный диапазон входных напряжений..В

Ток через светодиоды (вывод 5 свободен) ............мА

Размер печатной платы........................................... 75х25 мм

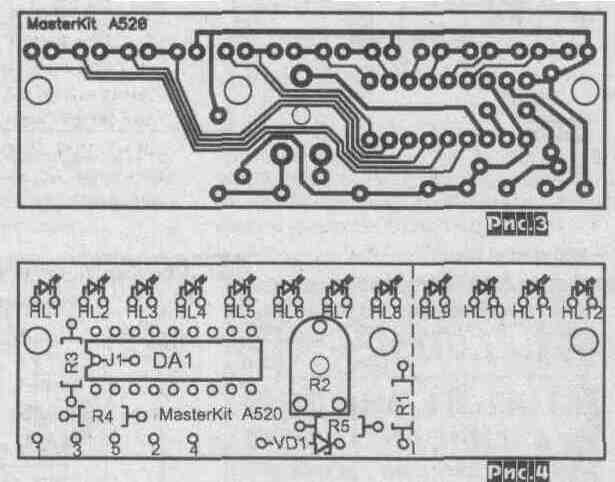

Конструкция. Внешний вид собранного модуля показан на рис.2, а печатная плата и расположение элементов на рис.3 и рис.4. Монтаж выполнен на плате из фольгированного стеклотекстолита. Под регулировочным резистором имеется дополнительное отверстие, что позволяет производить его подстройку с любой стороны платы. Конструкция платы предусматривает возможность сборки укороченного варианта индикатора на 8 светодиодов: достаточно обрезать плату по пунктирной линии, а для крепления использовать дополнительное крепежное отверстие. Можно использовать светодиоды любых желаемых цветов, в зависимости от функционального и стилевого замысла. В конструкции предусмотрено, чтобы светодиоды при монтаже ложились на прямую внешнюю кромку платы, этим обеспечивается их

ровная установка без применения дополнительных крепежных и выравнивающих элементов. При необходимости можно дополнительно закрепить их на плате каким-либо клеем. На плате индикатора нет высоких компонентов, что позволяет монтировать индикаторы друг над другом с минимальным зазором, например для создания панелей индикации анализаторов спектра.

Индикатор уровня звукового сигнала

Напряжение питания от 3В до 20В. Максимальное входное напряжение 1,3В. Если отсоединить вывод 9 от земли, будет загораться только один светодиод, вместо линейки загорающихся один за другим светодиодов.

Рис.1. Индикатор уровня звукового сигнала

C1 - 2,2мкФ х 25В
R1 - 1кОм 0,125 Вт
D1 - 1N4002
LED1-LED10 - любые светодиоды (лучше всего КИПМО)
U1 - LM3915

Рис.1. Индикатор уровня звукового сигнала
