Модернизированный полупроводниковый болометр

Bolometr

version for use in temperate and cold climates




ОЖО.468.262 ТУ БП-2

Выписка из технических условий ОЖО.468.262 ТУ

(сравнительные характеристики для изделий, прошедших модернизацию).

Полупроводниковые болометры БП-2 предназначены для регистрации и измерения параметров теплового излучения в широком спектральном диапазоне. Болометры изготавливают двух вариантов конструкции в соответствии с таблицами 1 и 2. Климатическое исполнение УХЛ2-1.

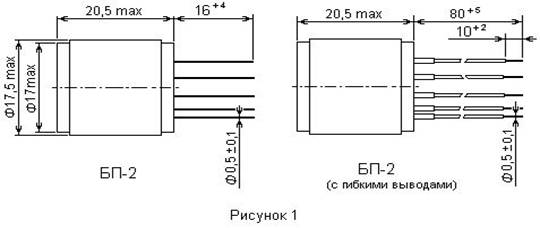

Габаритные размеры болометров

Схема расположения выводов

№ вывода

Наименование цепи

Цвет гибкого

вывода БП-2

1

Выход

зеленый

2

―

―

3

Общий

белый

4

―

―

5

+Un3

красный

6

-Un2

голубой

7

+Un1

коричневый

8

-Un4

черный

9

Корпус

желтый

таблица1

Обозначение

Вариант

Масса, не более

БП-2

с жесткими выводами

30г

с гибкими выводами

35г

В модернизированном варианте БП-2 устранены недостатки, характерные для базового варианта:

- устранен дрейф нуля;

- устранен микрофонный эффект;

- в 2,5 раза снижен размах Uш в полосе рабочих частот аппаратуры контроля ЖД.

Электрические параметры при поставке изделий

таблица2

Наименование параметра, единица измерения

Обозначение

Норма

Условия измерения

Интегральная вольтовая чувствительность, В/ВТ

БП-2 (до модернизации)

2,5·103

не менее

Тачт =573к,

Т0 =(25±5)°C

Un3= Un4= ±(15±0,5)В,

Un1= Un2= ±15В,

f = 20Гц

БП-2 (после модернизации)

4·103

не менее

Удельная обнаружительная способность, см·Гц1/2·Вт-1

БП-2 (до модернизации)

4·108

не менее

БП-2 (после модернизации)

7·108

не менее

Постоянная времени, мс

БП-2 (до модернизации)

2,3 мс

не более

―

БП-2 (после модернизации)

1,5 мс

не более

Угол поля зрения, град

БП-2 (оба варианта)

3 град

не более

―

Предельно допустимые условия эксплуатации

таблица3

Наименование параметра, единица измерения

Норма

Повышенная температура среды:

- рабочая, °C

+60°C

- предельная °C

+60

Пониженная температура среды:

- рабочая, °C

минус -10°C

- предельная °C

минус -60°C

Повышенная относительная влажность:

- при температуре 25°C, %

98%

Требования по надежности:

Наработка БП-2:

- до модернизации - 10000 часов;

- после модернизации - 13000 часов.

- 95-процентный срок сохраняемости при хранении в отапливаемом хранилище в упаковке предприятия - изготовителя, а также вмонтированных в аппаратуру или в комплекте ЗИП -10 лет.




Для оценки работоспособности болометра допускается применять отношение Uс/Uш при измерении в условиях, указанных для интегральной вольтовой чувствительности, которое должно составлять:

- для БП-2 до модернизации – 4500, не менее;

- для БП-2 после модернизации – 5000, не менее.

Пример условного обозначения:

Болометр БП-2 модернизированный (с гибкими выводами) ОЖО.468.262 ТУ
