Универсальный усилитель класса «компакт» А-2030Н |
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ |
Настоящее руководство по эксплуатации (далее - руководство) распространяется на универсальный усилитель класса «компакт» А-2030Н.
Руководство содержит сведения о назначении изделия, составе и подключении к другим устройствам, входящим в систему оповещения(озвучивания, громкой связи) о подготовке изделия к использованию.
1.Описание и работа
1.1 Описание и работа изделия
1.1.1 Назначение изделия
Универсальный усилитель класса «компакт» А-2030Н предназначен для использования в коммерческих аудиотрансляциях, в школе, офисах, магазинах, фабриках, больших актовых залах.
1.1.2 Технические характеристики
Напряжение питания 220-240V AC, 24V DC
Потребляемая мощность:
-от сети переменного тока 78 Вт
- ток потребления (от источника 24 В) 2 А
Диапазон частот Гц (±3 дБ)
Нелинейные искажения не более 1% на частоте 1 кГц (при 1/3 номинальной мощности )
Отношение сигнал/шум более 60 дБ
Выходы:
-высокоомный 330 Ом(100 V), 170 Ом(70 V)
-низкоомный 4 Ом (11V)
-выход на запись(Rec Out) 0 дБ(1,0 В), 600 Ом, не симметричный, RCA разъём
Входы:
-MIC1(приоритет) -60дБ (1,0 мВ), 600 Ом, симметричный, тип 5-p Din
-Mic2,3 -60дБ(1,0 мВ), 600 Ом, симметричный, тип JACK 6,3 мм
-AUX 1,2 -20 дБ(100 мВ), 10 кОм, не симметричный, тип RCA
Фантомное питание DC +21V
(для MIC1)
Индикация питание, пиковая мощность
Габаритные размеры 420(ш)х100,9(в)х280,2(г)
Масса 5 кг
Варианты нагрузки - трансляционные акустические системы рассчитанные на
на напряжение 100V, 70V
- громкоговорители с номинальным сопротивлением 8 Ом
1.1.3 Состав изделия
Универсальный усилитель, кабель питания
1.1.4 Устройство и работа
Универсальный усилитель класса «компакт» А-2030Н усиливает входной сигнал до
уровня необходимого для трансляции музыкальных программ и речевых сигналов 100V(70V).
C выхода («100V» и «общий») и («70V» и «общий») (поз 12) сигнал подается в линию
трансформаторных акустических систем.
C выхода («4 Ом» и «общий»)(поз12) сигнал подается в линию бестрансформаторных
акустических систем.
На клеммы 24 V поз (11) подается питание 24 V DC.
1.1.5 Средства измерения, инструмент и принадлежности.
Не применяются.
1.1.6 Маркировка и пломбирование
Маркировка наносится на корпус изделия и содержит его наименование, обозначение,
заводской номер.
1.1.7 Упаковка
Изделие упаковывается в коробку из гофрокартона с вкладышами предотвращающими
механические повреждения изделия.
2 Использование по назначению
2.1 Подготовка изделия к использованию
После извлечения изделия из упаковки необходимо убедиться в комплектности и
отсутствии механических повреждений. В случае транспортировки изделия при отрицательных
температурах необходимо выдержать его в нормальных условиях в течение 24 часов.

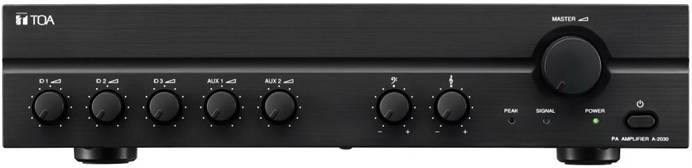

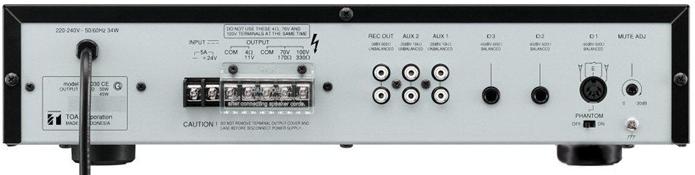

2.2 Описание положения органов управления и настройки
 |
 |
 |
 |
 |
 |
 |
 |
 |  |  |  |
 |
 |
1. Включение питания
2 .Индикатор включения питания
3. Индикатор сигнала
4. Индикатор пикового значения сигнала
5. Регулировка громкости микрофона
6. Регулировка громкости AUX
7. Регулировка НЧ
8. Регулировка ВЧ
9. Общий регулятор громкости
10. Кабель питания
11. Клемма питания 24 В DC
12. Клеммы выходного сигнала
13. Защитная крышка выходных клемм
14. Микрофонные входы
15. Входы
16. Выход на запись
17. Управление уровнем приоритетного сигнала(снижение уровня других сигналов при появлении сигнала на приоритетном входе MIC1)
18. Переключатель фантомного питания
19. Клемма заземления

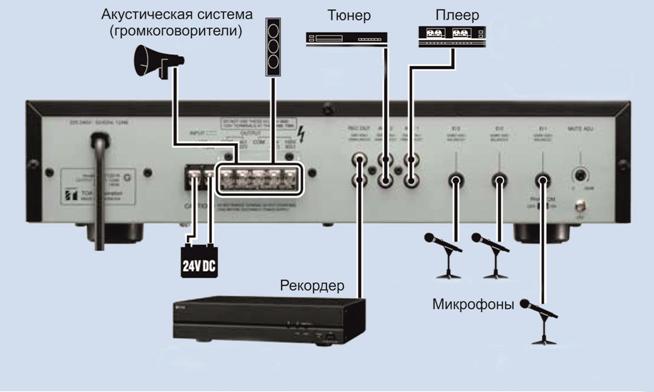

2.3 Пример подключения
