СОГЛАСОВАНО | " УТВЕРЖДАЮ |
________________ ХХХХХХ «____»________________2011 г. | Генеральный директор Институт Кино Фото Индустрии» ЗАО "НИКФИ" ________________ "____"_______________2011 г. |
АУДИОСИСТЕМА ЗРЕЛИЩНЫХ УЧРЕЖДЕНИЙ
(АСЗУ)
ТЕХНИЧЕСКИЕ УСЛОВИЯ
ТУ 4013 – 004– – 2011
Введены впервые
Срок действия: с «_ХХ___» _________ 2011 г.
до «____» _________ 20ХХ г.
Москва 2011 г.
СОДЕРЖАНИЕ
Введение …………………………………………………….………………………..………………….….… 3
1. Технические требования ………………………………………………………………….……...… 4
2. Комплектность …………………………………………………………………………………...…….… 6
3. Маркировка …………………………………………………………………………………….……….…. 6
4. Упаковка …………………………………………………………………………………………….…….…. 6
5. Требования безопасности и охраны окружающей среды ………………..…..….. 7
6. Правила приемки и испытания …………………………..………………….………..….…….. 7
7. Методы контроля и испытаний ………………………………………………..…………...…. 11
8. Упаковка, транспортирование и хранение ………………………………..……….……. 14
9. Указания по эксплуатации ………………………………………………………………...….….. 15
10. Гарантии изготовителя ……………………………….………………………………….…….……. 15
Перечень документов, на которые даны
ссылки в тексте технических условий ……………………………..…………………….… 17
Перечень приборов и оборудования,
необходимых для контроля и испытаний ……………………………………….….…. 18
ВВЕДЕНИЕ
Настоящие технические условия (ТУ) распространяются на Аудиосистему зрелищных учреждений (АСЗУ) (далее «изделие или система»), которая предназначена для передачи речевых сообщений и музыки слабослышащим зрителям и зрителям с нарушением зрения. Это позволяет людям с ограничениями по слуху и по зрению принимать активное участие в различных мероприятиях наравне с другими посетителями зрелищного предприятия.
Область применения системы: кинотеатры, театры, музеи, актовые залы учебных заведений, конференц-залы, видеозалы, клубы и другие объекты массового посещения.
Система состоит из FM передатчика (БА-4) и совокупности FM приемников (БА-3) у тех посетителей зрелищного учреждения, которые испытывают необходимость в таком обеспечении.
Аудиосистема способна существенно улучшить доступность звуковой информации для людей с нарушениями слуха, особенно в условиях повышенного внешнего шума или при значительном удалении от источника звука, когда встроенный микрофон слухового аппарата не в состоянии решить эти проблемы.
Для зрителей со слабым зрением данная система позволяет более четко представлять происходящее на экране либо на сцене, принимая сообщения видеокомментатора зрелищного предприятия.
Система позволяет принимать и передавать звуковую информацию с помощью обычных наушников и микрофона или использовать для этой цели стандартные входы и выходы аудиоаппаратуры.
Для слабослышащих зрителей, пользующихся слуховыми аппаратами, предусмотрен вывод звукового сигнала на индукционную петлю, встроенную в шнурок для ношения FM приёмника (БА-3) на шее.
Климатическое исполнение системы УХЛ категории 4.2 по ГОСТ 15150 для эксплуатации:
- в диапазоне температур от +10°С до +45°С;
- при относительной влажности воздуха не более 65% при температуре 20° С;
- при атмосферном давлении 8,4х,6х104Па (мм. рт. ст.).
Упрощенная структурная схема аудиосистемы.
 |
Рис. 1
1- FM передатчик (БА-4)
2- FM приемники (БА-3)
3- аудио микшер зрительного зала
4- микрофон комментатора или экскурсовода

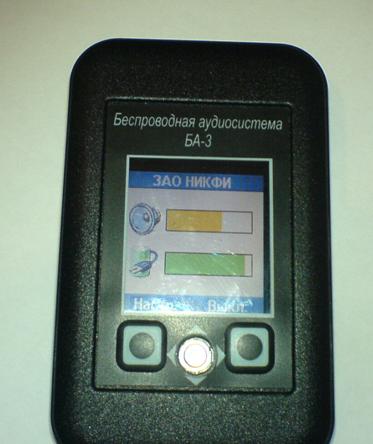

FM приемник (БА-3). Внешний вид и органы управления
Рис. 2
Рис.3

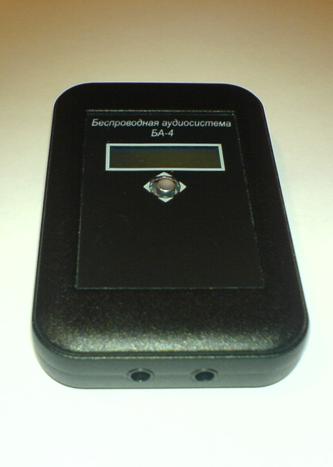

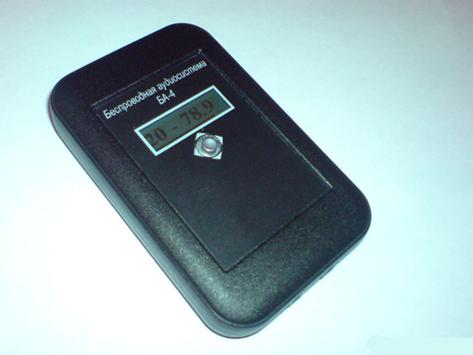

FM передатчик (БА-4). Внешний вид и органы управления
зарядного устройства
" width="395 height=135" height="135""/>
Рис. 4
Технические условия устанавливают требования к изделию, предназначенному для внутреннего рынка и стран СНГ.
Вид климатического исполнения - УХЛ категории 4.2 ГОСТ
По механическим воздействиям изделие относится к группе М23 по ГОСТ 17516.1-90, по последствиям отказов – к категории2 по ГОСТ 27.310-95.
Документы, на которые в соответствующих разделах технических условий содержатся ссылки, следует применять совместно с настоящими техническими условиями.
Перечень документов, на которые даны ссылки в настоящих технических условиях, приведен в приложении 1.
Перечень оборудования и средств измерений, необходимых для контроля изделия, приведен в приложении 2.
Изделия изготавливаются по разовому заказу. Обозначение комплекса
при заказе: «АУДИОСИСТЕМА ЗРЕЛИЩНЫХ УЧРЕЖДЕНИЙ (АСЗУ)
ТУ ХХХХ –004– – 2010».
1. Технические требования
1.1. Аудиосистема зрелищных учреждений (АСЗУ)должна соответствовать требованиям ГОСТ 17516.1-90, настоящих технических условий и комплекту конструкторской документации НИКФИ. ХХХХХХ. ХХХ.
1.2. Электропитание изделия должно осуществляться от встроенных аккумуляторов.
1.3. Конструкция системы должна предусматривать:
1.3.1. На лицевой поверхности FM-приёмника БА-3 (рис.2):
- дисплей,
- кнопка 1,
- кнопка 2,
- джойстик.
1.3.2. На торцевых поверхностях FM-приёмника БА-3 (рис.3):
- гнездо mini jack 3,5 мм для подключения индуктивной петли,
- гнездо mini jack 3,5 мм для подключения наушника,
- гнездо специальное для подключения зарядного устройства
1.3.3. На лицевой поверхности FM-передатчика БА-4 (рис.4):
- дисплей,
- джойстик.
1.3.4. . На торцевых поверхностях FM-приёмника БА-3 (рис.4):
- гнездо для подключения индуктивной петли (mini jack 3,5 мм),
- гнездо для подключения микрофона с антенной (mini jack 3,5 мм),
- гнездо специальное для подключения зарядного устройства.
- разъём мини JACK 3,5мм для подключения наушника.
1.4. Работоспособное изделие должно обеспечивать качественную передачу звука с микрофона или линейного входа в помещениях на расстоянии не менее 30 м.
1.5. Время зарядки FM - приёмника и FM-передатчика от сетевого адаптера из комплекта или от любого порта USB персонального компьютера не более 3-х часов.
1.6. Время непрерывной работы изделия должно быть не менее 7 часов.
1.7. Габаритные размеры FM-приёмника/передатчика,
мм, не более:……………………………………………………………………..…….….. 51 х 83 х 16
1.8. Вес изделия г., не более
- FM-приёмника ………….….……………………………………..………………………………….… 100
- FM-передатчика …….…………….……………………………..………………………………….… 100
1.9. Дисплеи изделия должны обеспечивать индикацию режимов работы и необходимые параметры.
1.10. По безопасности изделие должно соответствовать требованиям ГОСТ 17516.1-90 и ГОСТ Р МЭК 601-1-1.
1.11. Монтаж электрической части - по РДТ 25 106.
1.12. По электромагнитной совместимости изделие должно соответствовать ГОСТ Р 51317.6.1-99 (МЭК 7).
1.13. Изделие, упакованное в транспортную тару, должно быть устойчиво к механическим воздействиям при транспортировании по ГОСТ 17516.1-90 для группы М23.
1.14. Изделие при эксплуатации должно быть устойчиво к воздействию номинальных значений климатических факторов для вида климатического исполнения УХЛ 4.2 по ГОСТ 15150.
1.15. Изделие, упакованное в соответствии с требованиями настоящих ТУ, при транспортировании и хранении должно сохранять работоспособность после воздействия климатических факторов по ГОСТ 15150.
1.16. Средняя наработка изделия на отказ должна быть не менее 1500 часов.
1.17. Средний срок службы изделия должен быть не менее 5 лет. Критерием предельного состояния изделия является экономическая целесообразность его восстановления.
2. Комплектность
2.1. FM-приёмник, шт. ……………………………................................………. по заявке.
2.2. FM-передатчик, шт. ……..……………………................................………. по заявке.
2.3. Зарядное устройство ……… 1 шт. на пару FM-приемников/передатчиков.
2.4. Индуктивная петля ……………………………….……….. по 1шт. на FM-приёмник.
2.5. Индивидуальный наушник ……………………………… по 1шт. на FM-приёмник.
2.6. Микрофон с антенной.....…....................…….…. по 1 шт. на FM-передатчик.
3. Маркировка
3.1 Маркировка изделия должна соответствовать требованиям ГОСТ .
3.2. Место нанесение маркировки - в соответствии с конструкторской документацией.
3.3. Транспортная маркировка - по ГОСТ 14192. На упаковку должны быть нанесены манипуляционные знаки, соответствующие значениям: “Хрупкое. Осторожно!“, “Беречь от влаги“.
4. Упаковка
4.1. Упаковка должна быть выполнена в соответствии с требованиями настоящих ТУ.
4.2. Все составные части изделия должны поставляться потребителю в упаковке производителя.
4.3. В каждую упаковку должен быть вложен соответствующий эксплуатационный документ.
4.4. Руководство по эксплуатации и паспорт должны быть негерметично упакованы в пакет из полиэтиленовой пленки по ГОСТ и вместе с упаковочным листом уложены в упаковочную тару.
4.5. Транспортная тара – по ГОСТ
4.6. В транспортную тару должен быть вложен упаковочный лист с указанием:
- наименование предприятия-изготовителя или его товарный знак;
- наименование или обозначение типа изделия;
- число изделий в упаковке;
- условный номер упаковщика и контролера;
- дата упаковки.
5. Требования безопасности и охраны окружающей среды
5.1. По требованиям безопасности изделие должно соответствовать ГОСТ Р МЭК и ГОСТ (МЭК 529-89).
5.2. Утилизация изделия выполняется потребителем после его полного демонтажа, соответствующей раскладки комплектующих по категориям дальнейшего использования и последующей отправки на ремонтные и перерабатывающие предприятия с соблюдением правил безопасности по ГОСТ 12.2.007.0-75.
6. Правила приемки и испытания
6.1. Для предупреждения нанесения вреда здоровью человека испытания изделия должны проводиться в строгом соответствии с требованиями настоящих технических условий персоналом, который имеет квалификационную группу по технике безопасности не ниже 4.
6.2. Правила приемки изделия должны соответствовать требованиям ГОСТ Р .
6.3. Изделия должны подвергаться следующим видам испытаний:
- приёмо-сдаточным;
- периодическим;
- на надёжность.
6.4. Испытания на электромагнитную совместимость (п.1.20) проводят не реже одного раза в три года.
6.5. Изделия должны подвергаться следующим видам испытаний: квалификационным (испытания установочной серии), приемо-сдаточным, испытаниям на надёжность.
6.6. Приемо-сдаточные испытания.
6.6.1. Приемо-сдаточным испытаниям должно подвергаться каждое изделие в объеме и последовательности, указанном в таблице 1.
6.6.2. Результаты приемо-сдаточных испытаний считаются удовлетворительными, если все элементы изделия, подвергнутые проверке, соответствуют требованиям отраженным в таблице 1.
6.6.3. Если при приемо-сдаточных испытаниях будет обнаружено несоответствие изделия требованиям настоящих технических условий, испытания прекращаются до обнаружения и устранения причины выявленного несоответствия, после чего испытания повторяются по полной программе.
Таблица 1
Наименование испытаний | Номер пункта | Виды испытаний | ||
Технических требований | Метод испытаний | Приемо-сдаточные | Периоди-ческие | |
Проверка соответствия комплекту документации | 1.1 | 7.3 | + | + |
Проверка общей работоспособности комплекса | 1.2-1.6 | 7.5-7.7 | + | + |
Проверка габаритных размеров | 1.7 | 7.8 | + | + |
Проверка массы | 1.8 | 7.9 | - | + |
Проверка безопасности | 1.10 | 7.11 | ||
Проверка монтажа электрической части | 1.11 | 7.12 | ||
Проверка электромагнитной совместимости | 1.12 | 7.13 | _ | + |
Проверка устойчивости к механическим воздействиям | 1.13 | 7.14 | + | + |
Проверка устойчивости к воздействию климатических факторов при эксплуатации, транспортировании и хранении | 1. 14-1.15 | 7.15 | _ | + |
Проверка показателей надёжности | 1. | 7.16; 7.17 | _ | _ |
Проверка требований к комплектности и упаковке | 2., 4. | _ | + | |
Примечание: Знак «+» означает, что испытания проводятся. Знак «-» означает, что испытания не проводятся. | _ | + |
6.7. Периодические испытания.
6.7.1. Периодические испытания проводятся изготовителем или испытательной организацией по его заказу на соответствие изделия всем требованиям настоящих технических условий.
Испытаниям подвергают изделия, прошедшие приемо-сдаточные испытания и принятые техническим контролем изготовителя.
6.7.2. Если при периодических испытаниях будет обнаружено несоответствие хотя бы одного изделия требованиям настоящих технических условий, то проводятся повторные испытания на удвоенном количестве образцов.
6.7.3. Испытания на соответствие требованиям безопасности проводятся изготовителем или аккредитованной испытательной организацией.
6.7.4. Периодические испытания на соответствие всем пунктам технических условий должны проводиться не реже одного раза в год, кроме испытаний по п. 1.21 (в транспортной упаковке), которые проводятся при выпуске установочной серии и в дальнейшем при изменении конструкции, материалов, технологии изготовления, которые могут привести к изменению устойчивости изделий к воздействию механических и климатических факторов при транспортировании.
6.7.5. Испытания на электромагнитную совместимость проводят не реже одного раза в три года в аккредитованной организации в соответствии с нормативными документами на методы испытаний ЭМС.
6.7.6. Периодические испытания организует предприятие-изготовитель, испытания проводят лица, уполномоченные руководителем предприятия-изготовителя.
6.7.7. Результаты периодических испытаний считаются удовлетворительными, если комплекс соответствует всем требованиям, указанным в таблице 1.
6.7.8. Если в процессе периодических испытаний выявится несоответствие комплекса хотя бы одному из указанных в таблице требований, то результаты испытаний считаются неудовлетворительными и должны быть повторены для удвоенного числа комплексов по пунктам несоответствия.
6.7.9. Если при повторных испытаниях выявятся несоответствия хотя бы одного комплекса требованиям, указанным в таблице 1, испытания считаются неудовлетворительными и должны быть прекращены, вся партия бракуется, приемка и отгрузка должны быть приостановлены. На предприятии-изготовителе должен быть проведен анализ причин брака и составлен план мероприятий по их устранению. Возобновлению приемки и отгрузки должны предшествовать новые испытания, подтверждающие устранение дефектов, соответствие аппаратов требованиям настоящих технических условий
6.7.10. Результаты испытаний должны быть оформлены протоколом в установленном порядке, подписанным лицами, непосредственно проводившими испытания и утверждёнными руководителем предприятия-изготовителя.
6.7.11. Испытания на безотказность (п. 1.20) проводят:
- на этапе постановки на производство в составе квалификационных испытаний (установочной серии);
- на этапе серийного производства не реже одного раза в три года.
Код плана испытаний В3-3 по РД 50-707.
7. Методы контроля и испытаний
7.1. Методы испытаний изделия должны соответствовать требованиям ГОСТ 2933-83 с дополнениями, приведенными в настоящем разделе. Испытания должны проводиться в нормальных климатических условиях по ГОСТ 15150, кроме оговоренных особо. При испытаниях используются указания о подготовке комплекса к работе и о порядке работы, приведенные в соответствующих разделах руководства по эксплуатации и технического паспорта. Перечень оборудования для испытаний приведён в приложении Б.
7.2. Контрольно-измерительные инструменты и приборы, применяемые при
измерениях и испытаниях, должны быть поверены и обеспечивать контроль параметров с заданной точностью.
7.3. Проверку соответствия изделия комплекту документации (п. 2.1-2.6) проводят:
- при приёмо-сдаточных испытаниях путем сличения с документацией;
- при входном контроле составных частей и покупных изделий путем сличения с требованиями документации и контроля наличия отметок о приемке изделия предприятием-изготовителем.
7.4 Проверка требований к конструкции (п. 1.1), комплектности (п. 2,), маркировке (п. 3) и упаковке (п. 4) проводится внешним осмотром изделия и его упаковки и сличением с документацией.
7.5 Проверка общей работоспособности FM-приёмника (п. п. 1.2, 1.9) выполняется в следующих режимах:
- пользовательский,
- служебный,
- режим настроек.
7.5.1. Для включения FM приемника необходимо нажать на кнопку 2, приемник через ~3 сек. включится и перейдет в пользовательский режим,
7.5.2. В пользовательском режиме на дисплее отображается два индикатора, один индикатор показывает уровень громкости (в наушниках или индуктивной петле), а второй отображает заряд батареи. При максимальном заряде индикаторы зеленого цвета, при минимальном – красного (Рис 2).
7.5.3 Во всех режимах работы при нажатии на джойстик влево - громкость будет уменьшаться, при нажатии на джойстик вправо – громкость будет увеличиваться. Также в пользовательском режиме при отсутствии нажатий на кнопки или джойстик подсветка дисплея отключается через 5 сек., а через 20 сек. кнопки и джойстик блокируются. Кнопка 2 при этом предназначена для выключения питания, при нажатии на нее будет отображено меню выключения. При нажатии на Кнопку 2(Нет), произойдет возврат в пользовательское меню, при нажатии на Кнопку 1(Да) приемник выключится (Рис.5).

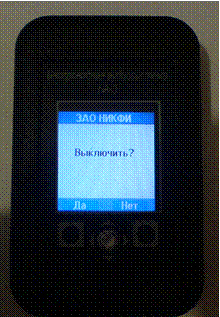

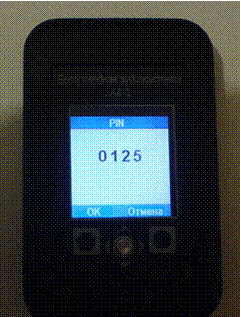

Рис.5 Рис.6
7.5.4. Кнопка 1 служит для перехода в меню настроек, при нажатии на кнопку 1 будет предложено ввести ПИН-код для доступа в меню настроек. ПИН-код вводится при помощи джойстика. Нажатие влево/вправо перемещает курсор ввода. Нажатие вверх/вниз увеличивает или уменьшает цифру (та, которая в данный момент мигает). В данный момент правильный ПИН-код – 0125. После ввода ПИН-кода надо нажать Кнопку 1(Ок) для перехода в Служебный режим, или Кнопку 2(Отмена) для возврата в пользовательское меню (Рис.6).
7.5.5. В служебном режиме на дисплее отображается номер канала (Не частота!!!), громкость и уровень сигнала на данном канале (Рис.7).

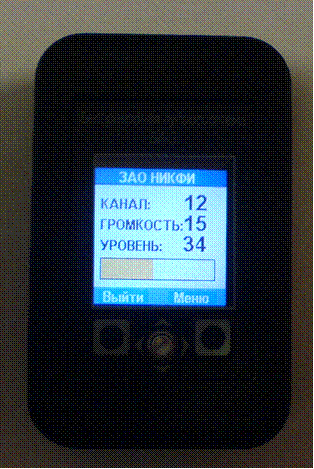

Рис.7
7.5.6 Служебный режим удобно использовать для настойки передатчика и системы в целом. В этом режиме подсветка дисплея не отключается, и наблюдая за уровнем сигнала можно определить зоны уверенного приема, настроить передатчик ( например изменить положение передающей антенны для получения максимальной дальности ). При уровне сигнала 40 и более будет отличный прием, от 30 до 40 удовлетворительный ( возможны провалы ), при уровне менее 30 будут посторонние шумы и потери радиосигнала. Следует помнить что распостранение радиосигналов на высоких частотах очень зависит от окружающей обстановки, наличия железобетона и металлоконструкций, источников радиопомех. Поэтому внутри помещений возможно возникновение “мертвых зон”, где приема сигнала не будет или он будет затруднен. Для улучшения приема в таких зонах необходимо изменить положение передающей антенны (иногда бывает достаточно сдвинуть передающую антенну на 10-20см в любую сторону). В этом режиме при нажатии джойстика вверх/вниз будет переключаться каналы от 1 до 20, при нажатии джойстика влево/вправо изменятся уровень громкости. При нажатии на Кнопку 1 произойдет переход в пользовательское меню, при нажатии на Кнопку 2 произойдет переход в меню настроек.
7.5.7. Меню настроек предназначено для настройки приемника. Перемещаться по меню можно, нажимая вверх/вниз джойстик. В меню настроек отображаются доступные настройки (Рис.8):
.
Рис.8 Рис.9
1. Контраст – регулировка контрастности дисплея;
2. Канал – выбор канала, который будет настраиваться в режиме Автопоиск или Ручная настройка. Напротив номера канала, отображается частота, на которую он настроен. Нажимая Кнопку 1(Выбор) можно переключать номер канала по кольцу от 1 до 20;
3. Поиск. При нажатии на Кнопку 1 будет переход в меню автопоиска станций в диапазоне 76-108 МГц. В этом режиме нажатие вверх джойстика запустит поиск радиосигнала вверх по частоте от текущей частоты, а нажатие вниз джойстика соответственно вниз по частоте. При обнаружении радиосигнала поиск останавливается, отображается частота, на которой обнаружен сигнал и уровень сигнала. (Рис.9)
4. Ручная установка – меню, аналогичное меню автопоиска, но при нажатии вверх/вниз джойстика происходит увеличение/уменьшение частоты на 0.1МГц.
5. Выключить – при нажатии Кнопки 1(Выбор) приемник выключится.
7.6. Проверка общей работоспособности FM-приёмника (п. п. 1.2, 1.9) выполняется в следующих режимах:
- пользовательский,
- режим настроек.
7.6.1. В пользовательском режиме на индикаторе слева, отображается номер канала. Справа – частота, на которую настроен канал (МГц). Внизу отображается полоса индицирующая уровень заряда/разряда батареи.
 |
 |
нал (МГц).
изу дисплея
Нажимая вверх/вниз джойстик, можно переключать номера каналов от 1 до 20, при этом будет устанавливаться частота, заранее запрограммированная на выбранном канале.
7.6.2. Для перехода в меню настроек необходимо нажать джойстик по центру (надавить вниз) и удерживать несколько секунд. В течение этого времени на дисплее появится надпись НАСТРОЙКИ, при этом нужно отпустить джойстик. После этого произойдет переход в меню настроек. Для перемещения между пунктами меню необходимо нажимать джойстик вверх/вниз, для изменения выбранного пункта влево/вправо. Это меню состоит из 24 пунктов:
1. Выход – выход из меню;
2. Выключить – отключить питание (альтернативный вариант выключения);
3. Усиление – коэффициент усиления (относительная величина) аудио сигнала через микрофон или от линейного входа. Этот коэффициент подбирается экспериментально при настройке для получения наиболее качественного звука. Слишком большой коэффициент может привести к перегрузке и запиранию входного усилителя передатчика, слишком маленький коэффициент даст тихий звук в приемнике.
Вход – выбор источника сигнала. Включается или микрофон на гарнитуре или линейный вход. … 24. Канал 1 …Канал 20. Частоты для каждого канала в МГц.7.7. Проверка Аудиосистемы зрелищных учреждений в режиме эксплуатации.
7.7.1. Автономный передатчик. В этом режиме передатчик находится на шее экскурсовода на гарнитуре. Серебристый коннектор вставляется в правое гнездо передатчика, золотистый коннектор в левое гнездо передатчика. Получившаяся петля надевается на шею, а микрофон с клипсом надо прикрепить к воротнику. В таком режиме максимальная дальность работы комплекта (БА-3 и БА-4) составляет 100-150 м, если экскурсовод и слушатель стоят лицом друг к другу, если они развернутся спиной друг к другу, то расстояние сократится до 30-50м из-за экранирующего действия тел экскурсовода и слушателя.
7.7.2. Стационарный режим. В этом режиме в качестве источника аудиосигнала используется киноаппарат/компьютер/плеер и др. Аудиосигнал при помощи кабеля подключается к линейному входу передатчика, в антенный вход передатчика включается гарнитура (серебристый коннектор). Золотистый коннектор гарнитуры при этом не подключатся. Для получения максимальной дальности передачи антенну следует располагать вертикально в том помещении (зал, аудитория), где ведется трансляция. Для увеличения дальности связи можно включить кабель зарядки в гнездо зарядки передатчика (при этом USB коннектор кабеля подключать никуда не нужно). В этом случае этот кабель играет роль противовеса для антенны. В таком варианте на открытом пространстве дальность передачи составляет 500-700м.
7.7. Проверка требований к габаритным размерам изделия (пп.1.7) проводится с помощью линейки измерительной металлической по ГОСТ 427-75 и рулетки по ГОСТ 7502-98.
7.8. Проверка требований к массе изделия (пп.1.8) проводится с помощью весов РН – 10Ц13у обычного класса точности по ГОСТ с наибольшим пределом взвешивания до 10 кг.
7.9. Проверка требований п. п. в части воздействия внешних факторов при транспортировании проводится по ГОСТ . Изделие считают выдержавшим испытания, если в результате осмотра не обнаружено повреждений его частей и его параметры соответствуют нормам пп.
7.10. Проверку электробезопасности комплекса (п.1.10) проводят в соответствии с требованиями ГОСТ Р МЭК 601-1-1.
7.11. Проверку монтажа электрической части комплекса (п.1.11) проводят по РДТ 25 106.
7.12. Проверку электромагнитной совместимости (п.1.12) проводят по ГОСТ Р 51317.6.1-99 (МЭК 7).
7.13. Проверку устойчивости комплекса к механическим воздействиям при транспортировании (п.1.13) проводят по ГОСТ 27.310-95 для группы М23. После окончания испытаний комплекс проверяют на соответствие требованиям п. п. 1.4, 1.9, 1.10 настоящих технических условий.
7.13. Испытания устойчивости комплекса к воздействию климатических факторов при эксплуатации, транспортировании и хранении (п. п. 1.14) проводят по ГОСТ 15150. Время выдержки в камере тепла и холода (при температурах 35°С, 10°С, 50°С и минус 5°С) с момента достижения параметров испытательного режима – не менее 2 часов. Время выдержки в камере влаги в условиях транспортирования – 4 суток. Во время и по окончании испытаний (условия эксплуатации) комплекс проверяют на соответствие п. п. 1.4, 1.10, 1.11. После испытаний (условия транспортирования) и выдержки в нормальных условиях не менее 12 часов комплекс проверяют на соответствие п. п. 1.4, 1.5, 1.10.
7.14. Испытания на безотказность (п.1.20) проводят на соответствие требованиям п. п. по методикам п. п. 1.4, 1.5, 1.10 настоящих ТУ через каждые 500 часов.
7.15. Испытания на долговечность (п.1.16; 1.17) проводят путем сбора и обработки статистической информации.
8. Упаковка, транспортирование и хранение
8.1. Упаковка изделия должна обеспечивать его сохранность при транспортировке и хранении. Комплексы транспортируют всеми видами крытых транспортных средств за исключением не отапливаемых отсеков самолетов, в соответствии с требованиями ГОСТ и правилами перевозки грузов, действующими на каждом виде транспорта.
8.2. Изделие должно быть упаковано в картонные коробки, или фанерные ящики по ГОСТ 5959 по типу 1.
8.3. Крепление изделия в коробках или ящиках должно исключать возможность самопроизвольного перемещения его внутри ящиков при транспортировании. Перемещение изделия в таре должно устраняться закладкой распорных пенопластовых вкладок, брусков или планок, обернутых упаковочной бумагой или картоном.
8.4. В упаковках должен быть вложен упаковочный лист, в котором указывают:
- наименование предприятия-изготовителя или его товарный знак;
- условное обозначение изделия;
- номер партии;
- дату изготовления (год и месяц);
- штамп отдела технического контроля и предприятия-изготовителя.
Техническая документация (паспорт, инструкция по эксплуатации и упаковочный лист) должна быть вложена в негерметичный пакет из полиэтиленовой пленки по ГОСТ 10354.
8.5. Транспортирование изделия осуществляется в крытых транспортных средствах в соответствии с требованиями ГОСТ и правилами перевозки грузов, действующих стандартов, а также правилами перевозки грузов, утвержденными соответствующими Министерствами за исключением не отапливаемых отсеков самолетов, в соответствии с требованиями действующими на каждом виде транспорта.
8.6. Транспортирование железнодорожным, водным и воздушным транспортом может проводиться без ограничения скорости и расстояния.
8.7. Воздействие климатических факторов при транспортировании изделия должно соответствовать условиям группы 5 по ГОСТ 15150.
8.8. После транспортирования при отрицательных температурах окружающего воздуха изделие следует выдержать в нормальных климатических условиях в транспортной упаковке не менее 12 часов.
8.9. Хранение изделий в упаковке предприятия-изготовителя должно производиться в проветриваемом помещении в условиях хранения 1 по ГОСТ 15150. Комплексы должны храниться на стеллажах в один ряд.
8.10. Срок хранения не должен превышать двух лет со дня отгрузки с предприятия-изготовителя, по истечении срока хранения гарантия предприятия-изготовителя снимается.
9. Указания по эксплуатации
9.1. При подготовке к использованию изделия необходимо ознакомиться с прилагаемым паспортом на данное изделие. Эксплуатация изделия должна проводиться в соответствии с указаниями, приведенными в паспорте предприятия - изготовителя.
9.2. Эксплуатация изделия должна осуществляться персоналом, имеющим квалификационную группу по технике безопасности не ниже 4.
9.3. Запрещается проводить ремонтные и регулировочные работы на включённом в сеть изделии.
10. Гарантии изготовителя
10.1. Изготовитель гарантирует соответствие изделия требованиям настоящих технических условий и нормальное функционирование изделия при соблюдении условий эксплуатации, хранения и транспортирования.
10.2. Гарантийный срок эксплуатации – 1 год со дня продажи, но не более двух лет со дня отгрузки с предприятия – изготовителя.
10.3. Потребитель лишается права на гарантийное обслуживание в следующих случаях:
- по истечении срока гарантии или срока хранения;
- при нарушении правил эксплуатации, транспортирования и хранения;
- при несанкционированном вскрытии корпуса изделия (при нарушении пломб);
- при возникновении повреждений узлов и деталей изделия после его
продажи.
ПРИЛОЖЕНИЕ А Обязательное
П Е Р Е Ч Е Н Ь
документов, на которые даны ссылки в тексте технических условий
Обозначение документов, на которые дана ссылка | Номер пункта ТУ | 1.2 Наименование документа |
1 | 2 | 3 |
ГОСТ 12.2.007.0-75 | 5.2 | ССБТ. Изделия электротехнические. Общие требования безопасности. |
ГОСТ 26.008-85 | 3.1 | Шрифты для надписей, наносимых методом гравирования. Исполнительные размеры |
ГОСТ 427-75 | 7.6 | Линейки измерительные металлические. Технические условия. |
ГОСТ 2933-83 | 7.1 | Аппараты электрические низковольтные. Методы испытаний. |
ГОСТ 7502-98 | 7.6 | Рулетки измерительные металлические. Технические условия. |
ГОСТ | 7.7 | Весы для статического взвешивания. Общие технические требования. |
ГОСТ | 7.8 | Аппаратура радиоэлектронная бытовая. Нормы и методы испытаний на воздействие внешних механических и климатических факторов. |
ГОСТ Р МЭК | 5.1 | Безопасность бытовых и аналогичных электрических приборов. Общие требования безопасности и методы испытаний. |
ГОСТ (МЭК 529-89) | 5.1, 5.3 | Степени защиты, обеспечиваемые оболочками (код IP). |
ГОСТ | Введение, 4.5, 7.1, 8.9 | Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды. |
ГОСТ 27.310-95 | Введение, 3.1, 4.5, 6.2, 7.1, 8.1, 8.9 | Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам. |
ГОСТ 17516.1-90 | Введение, 1.1, 1.10, 1.13 | Надежность в технике. Анализ видов, последствий и критичности отказов. Основные положения |
1 | 2 | 3 |
ГОСТ Р 51317.6.1-99 (МЭК 7). | 1.12, 7.12 | Совместимость технических средств электромагнитная |
ГОСТ | 3.1 | Изделия электротехнические. Маркировка. |
ГОСТ 5959-80 | 8.2 | Ящики из листовых древесных материалов неразборные для грузов массой до 200 кг. Общие технические условия. |
ГОСТ | 4.4 | Плёнка полиэтиленовая. ТУ. |
Приложение Б
П Е Р Е Ч Е Н Ь
приборов и оборудования, необходимых для контроля и испытаний
Наименование оборудования | Класс точности | Обозначение документа |
Линейка измерительная металлическая 500 мм | 1.0 | |
Рулетка измерительная металлическая РИ-5-25 | 1.0 | |
Весы РН-10Ц13у | Средний (III) по ГОСТ |
