TOP SHOWER Инструкция по установке и эксплуатации TS-41W/TS-41WR/TS-85W/TS-99W

Содержание

I. Важно................................................................................................................................................................... 1

II. Инструменты, необходимые при установке.................................................................................................... 1

III. Соответствие стандарту................................................................................................................................... 1

IV. Составные части.............................................................................................................................................. 2

V. Подключение воды............................................................................................................................................ 5

VI. Электрическая схема....................................................................................................................................... 6

VII. Подготовка к установке………………………………………………………………………………………………..7

VIII. Установка……………………………………………………………………………………………………………...8

1.  Поддон ……………………………………………………………………………………………………………..8

2.  Стена………………………………………………………………………………………………………………9

3.  Неподвижная стеклянная дверь…………………………………………………………………………………10

4.  Крыша……………………………………………………………………………………………………………..11

5.  Соединение подачи воды и электричества……………………………………………………………………..11

6.  Подвижная дверь…………………………………………………………………………………………………12

7.  Проверка и регулировка………………………………………………………………………………………….13

8.  Нанесение герметика……………………………………………………………………………………………..13

IX. Эксплуатация………………………………………………………………………………………………………….14

1.  Панель управления……………………………………………………………………………………………….14

2.  Функции ванны и душа…………………………………………………………………………………………..15

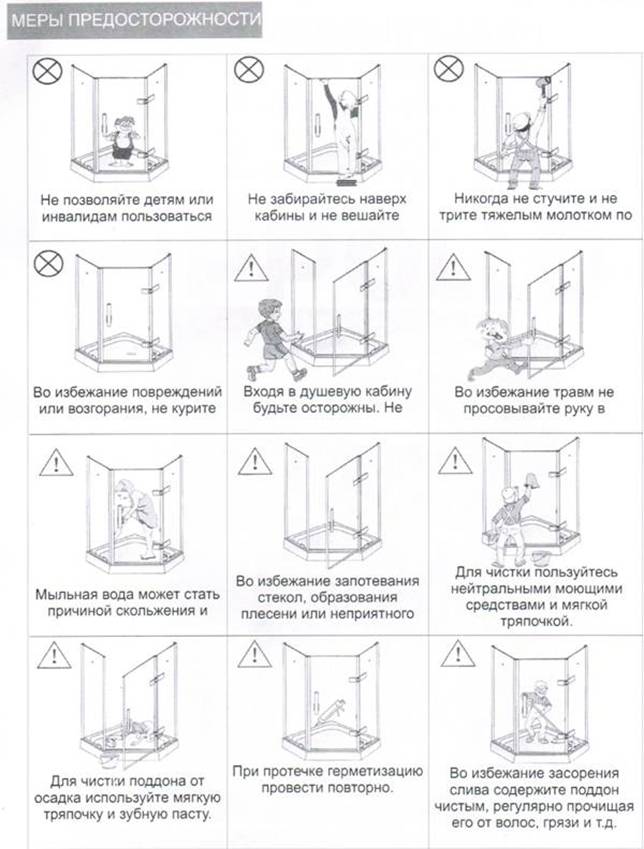

X. Меры предосторожности………………………………………………………………………………………Обложка

Перед использованием продукта внимательно прочтите и сохраните данную Инструкцию.

I.Важно

	Электромонтаж данного изделия должен производиться строго в соответствии с данной Инструкцией квалифицированными специалистами. В противном случае некорректная сборка кабины может привести к повреждениям изделия и травмам.
Распаковав коробку, проверьте наличие всех деталей. Следует временно установить стеклянные панели в вертикальном положении, прислонив к стене. Горизонтальное положение стеклянных панелей может привести к их повреждениям. Будьте внимательны, обращаясь с углами стекол.
Стеклянные панели вертикально кладут 2 человека.
Никогда сильно не стучите по стеклянным панелям.

II. Инструменты, необходимые при установке

III. Соответствие стандарту

Q/(GZ)ABJK2 (душевая кабина)

IV. Составные части TS-41W/TS-41WR Размеры: 1200х800х2200мм

№	Деталь	Кол-во	№	Деталь	Кол-во	№	Деталь	Кол-во
1.	Крыша	1	12.	Поддон	1	23.	Винт М5х25	4
2.	Левая стеновая панель	1	13.	Правое угловое соединение	2	24.	Винт М5х35	4
3.	Средняя стеновая панель	1	14.	Сливной шланг	1	25.	Винт ST3х10	8
4.	Малая неподвижная дверь	1	15.	Душевая лейка и шланг	1	26.	Винт М4х16	10
5.	Малая подвижная дверь	1	16.	Шестиугольная гайка М4	8	27.	Уплотнитель трубки подачи воды 4"	9
6.	Юбка	1	17.	Шестиугольная гайка М5	30	28.	Внутренний экран №65	2
7.	Правая стеновая панель	1	18.	Плоская шайба Ø5	60	29.	Колено	2
8.	Поручень	1	19.	Большая шайба Ø4	10	30.	Уплотнитель зеркала	8
9.	Стеклянная полка	2	20.	Винт М5х20	9	31.	Декоративная шляпка для зеркала	8
10.	Большая неподвижная дверь	1	21.	Винт М5х35	7	32.	Уплотнитель поручня	2
11.	Большая подвижная дверь	1	22.	Винт М5х16	12	33.	Хомутик	4

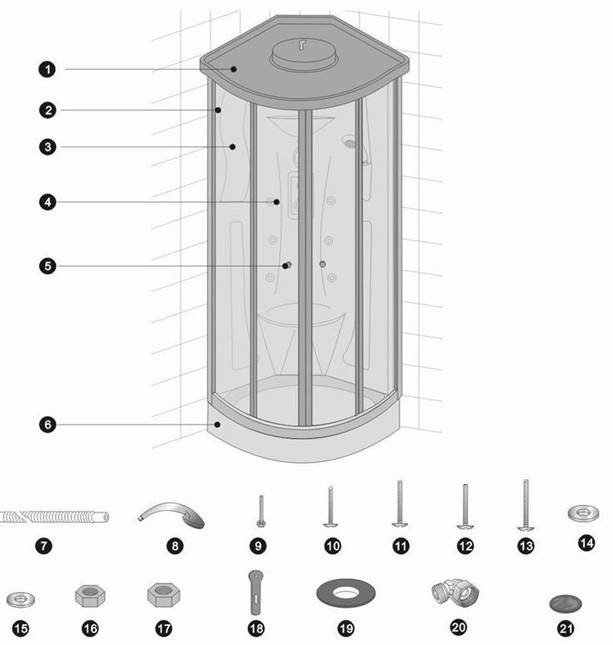

3.  Составные части TS-85W Размеры: 850х850х2200мм

№	Деталь	Кол-во	№	Деталь	Кол-во	№	Деталь	Кол-во
1.	Крыша	1	9.	Шестиугольный болт М4х12	14	17.	Шестиугольная гайка М5	10
2.	Стеновая панель	1	10.	Винт ST5х20	1	18.	Гайка	14
3.	Неподвижная дверь	2	11.	Винт М4х25	1	19.	Уплотнитель трубки подачи воды 4"	6
4.	Подвижная дверь	2	12.	Винт М5х20	5	20.	Колено, латунь	2
5.	Дверная ручка	2	13.	Винт М5х35	5	21.	Внутренний экран №65	2
6.	Поддон	1	14.	Плоская шайба Ø5	20
7.	Сливной шланг	1	15.	Большая шайба Ø4	15
8.	Душевая лейка и шланг	1	16.	Шестиугольная гайка М4	1

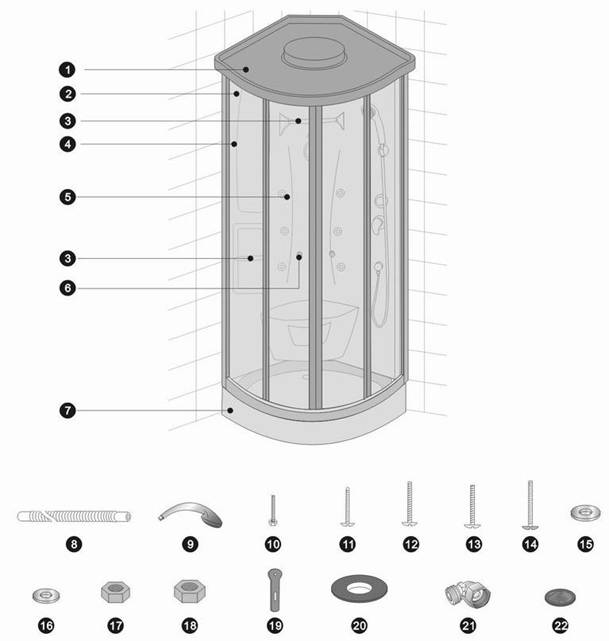

4.  Составные части TS-99W Размеры: 990х990х2200мм

№	Деталь	Кол-во	№	Деталь	Кол-во	№	Деталь	Кол-во
1.	Крыша	1	9.	Душевая лейка и шланг	1	17.	Шестиугольная гайка М4	1
2.	Стеновая панель	1	10.	Шестиугольный болт М4х12	14	18.	Шестиугольная гайка М5	11
3.	Стеклянная полка	2	11.	Винт ST5х20	1	19.	Гайка	14
4.	Неподвижная дверь	2	12.	Винт М4х25	1	20.	Уплотнитель трубки подачи воды 4"	7
5.	Подвижная дверь	2	13.	Винт М5х20	6	21.	Колено, латунь	2
6.	Дверная ручка	2	14.	Винт М5х35	5	22.	Внутренний экран №65	2
7.	Поддон	1	15.	Плоская шайба Ø5	22
8.	Сливной шланг	1	16.	Большая шайба Ø4	15

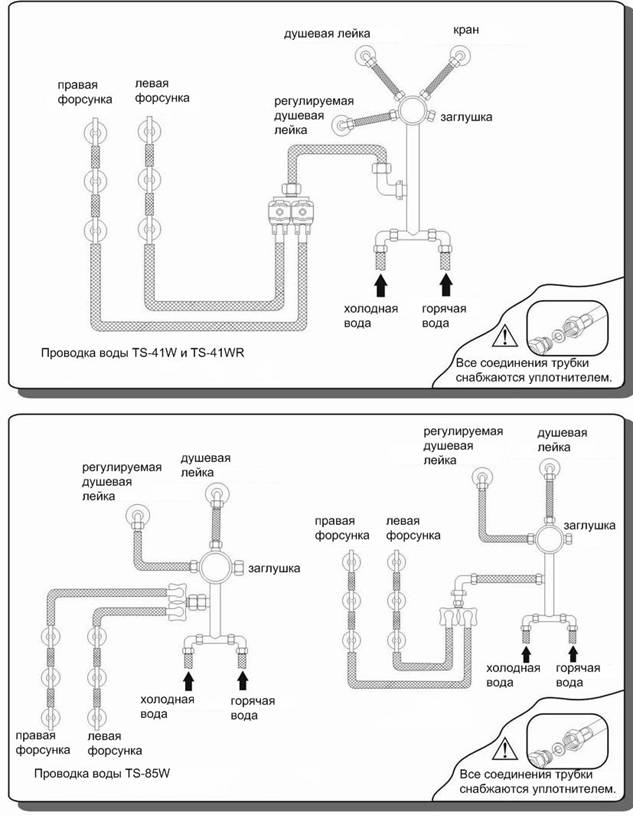

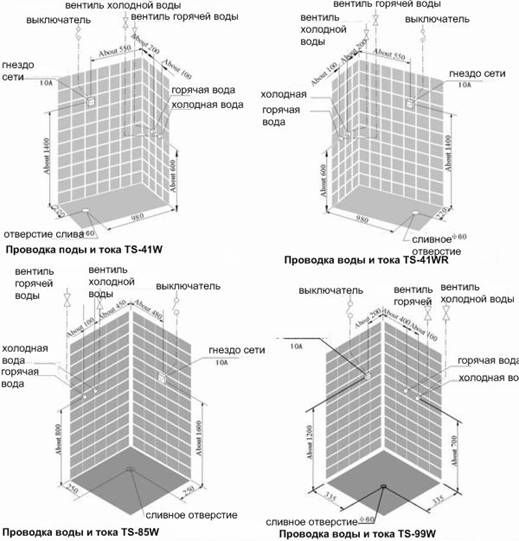

V.Подключение воды

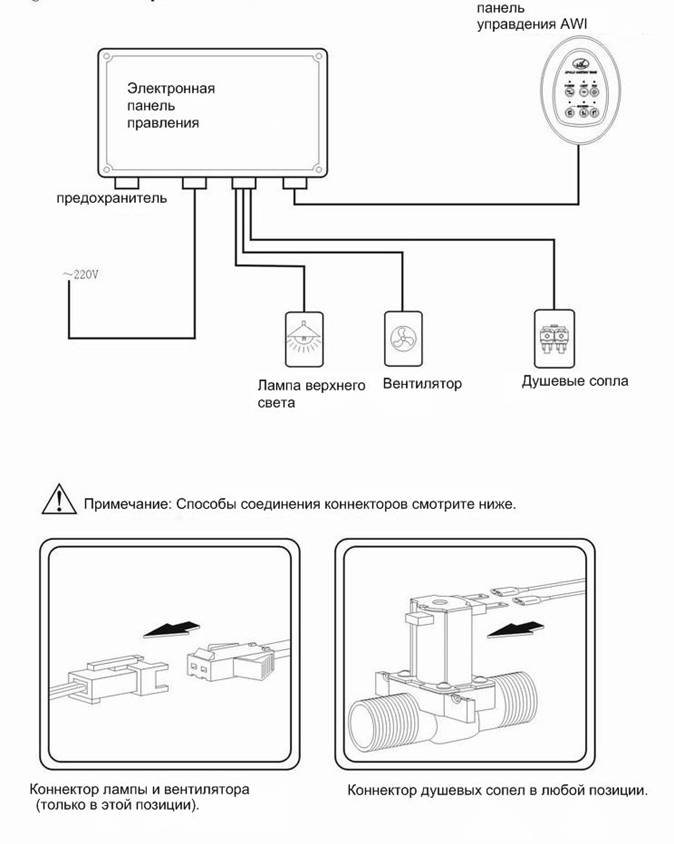

VI.Электрическая схема

VII.Подготовка к установке

A. Вода: G1/2 цинковая трубка для холодной и горячей воды каждая приобретаются покупателем отдельно. Выступание конца трубки от стены – 30 – 50мм.

B. Сливное отверстие: отверстие должно быть не менее Ø60мм.

C. Электричество: отдельная линия 220V+10%, 50 Hz с отдельным выключателем и заземлением. Поперечное сечение провода не должно быть менее 1,5мм.

Примечания:

1.  Источники воды и электричества должны быть снабжены отдельными вентилями/выключателями.

2.  Температура горячей воды должна быть менее 65°, на давление воды 0,1~0,4 МПа.

3.  После использования следует выключать устройство из сети и подачи воды.

4.  Уход за изделием надлежит производить в выключенном от питания режиме.

5.  Рекомендуется проводить осмотр изделия квалифицированным электриком один раз в 6 месяцев с целью обнаружения утечек и других повреждений.

VIII. Установка

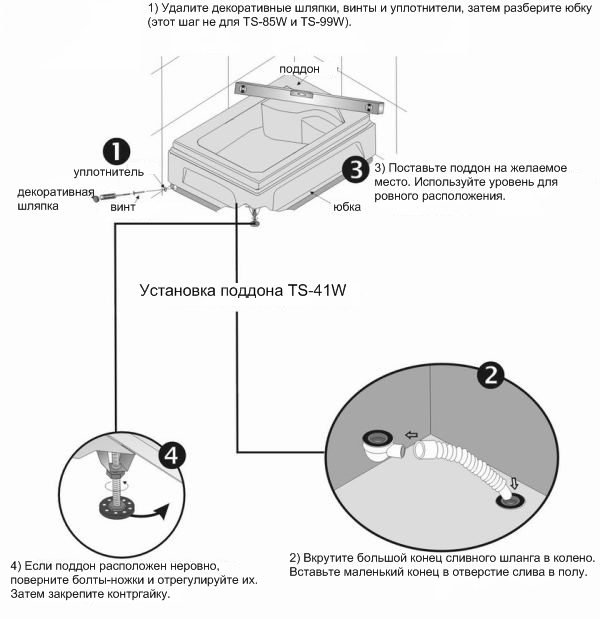

1.  Поддон

Примечания:

1)  Способ установки и регулирования для остальных душевых кабин тот же, что был описан выше.

2)  Внутренний диаметр сливного отверстия не должен быть меньше внутреннего диаметра сливного шланга.

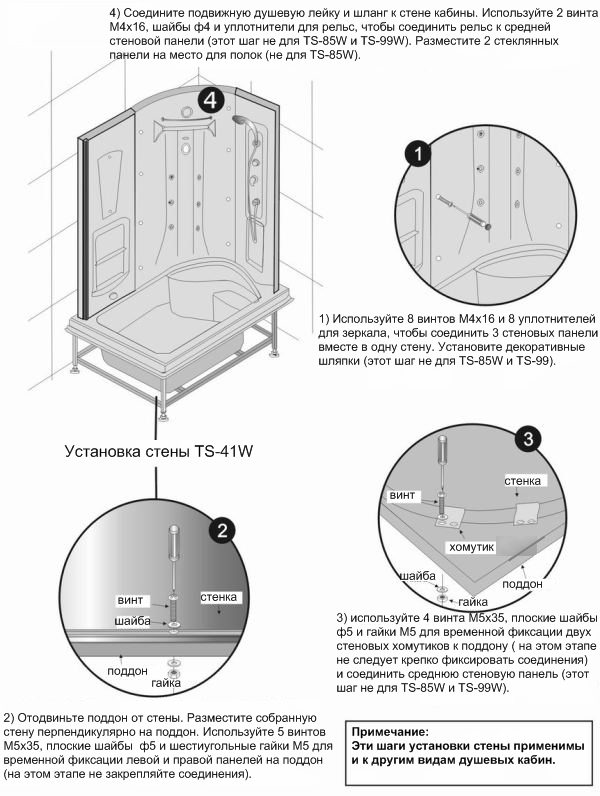

2.  Стена

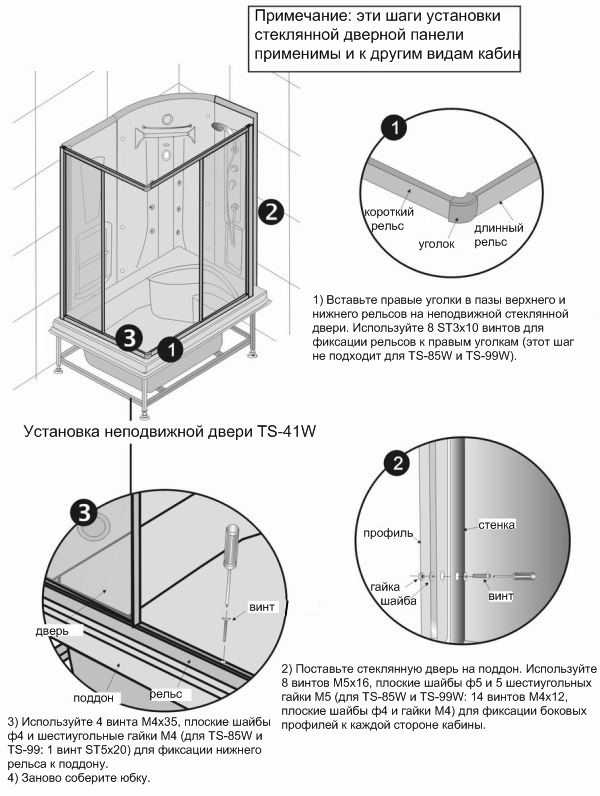

3.  Неподвижная стеклянная дверь

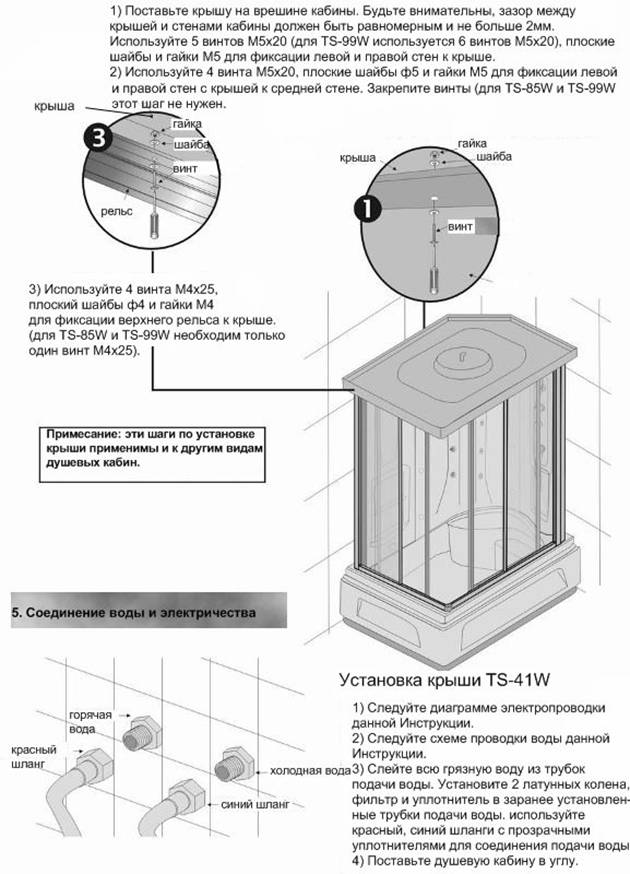

4.  Крыша

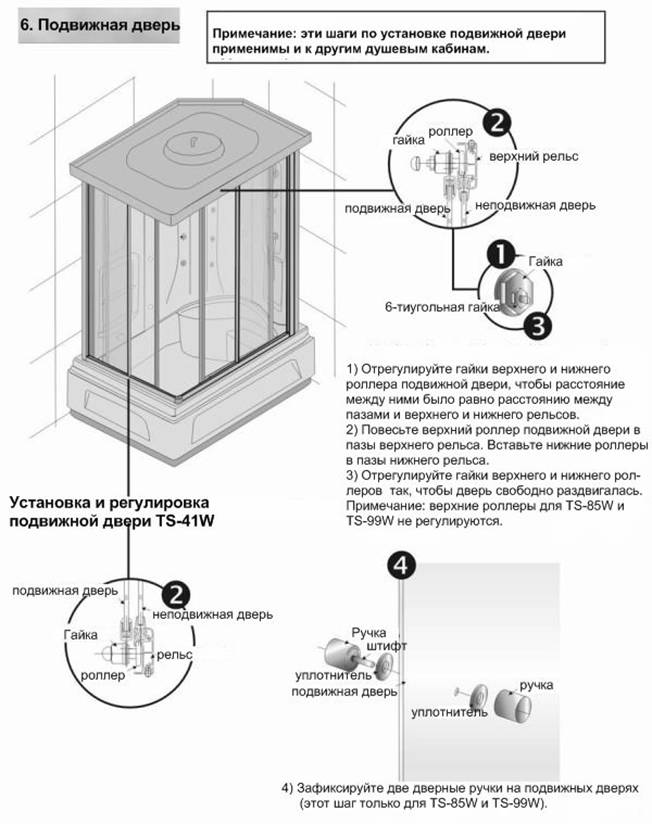

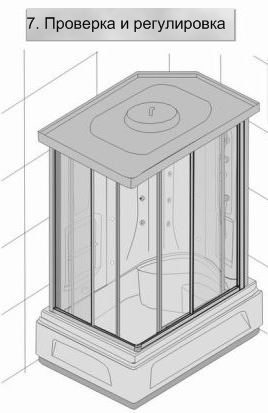

Проверка и регулировка TS-41W	Примечание: эти шаги по проверке и регулировке применимы к другим видам душевых кабин. После установки удостоверьтесь, что кабина в вертикальном положении, и двери открываются свободно. Если необходимо отрегулируйте роллеры и боковые профили, чтобы двери раздвигались без помех.

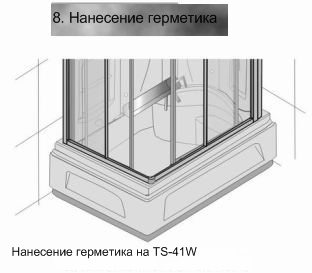

	Примечание: эти шаги по проверке и регулировке применимы к другим видам душевых кабин. После проверки и регулировки нанесите нейтральный герметик в промежутки между соединениями стеновых панелей, между стеновыми панелями и крышей и поддоном, чтобы предотвратить протекание.

XI. Использование

1.  Панель управления

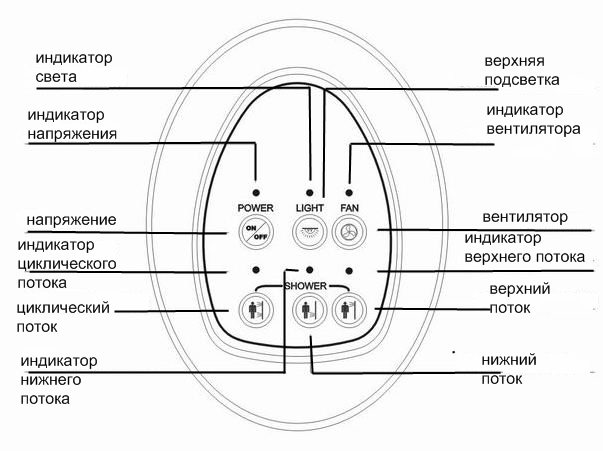

А) Кнопки панели управления AW I

Б) Использование панели управления

•Для начала работы нажмите основной выключатель «ON/OFF». Загорится индикатор напряжения. Повторное нажатие кнопки выключает работу кабины.

•Для активации верхнего света, вентилятора, душа нужно нажать соответствующие кнопки, как показано на рисунке сверху. Если функция активизировалась, загорится соответствующий световой индикатор. Повторное нажатие кнопки отключает функцию.

2.  Функции ванны и душа

Кран с одной ручкой

•Смеситель

Поднимите ручку смесителя вверх как показано на рисунке. Поверните ручку по часовой стрелке, пойдет горячая вода, против часовой стрелки – холодная вода. Если ручка находится в средней позиции, пойдет теплая вода.

•Распределительный клапан

Установите ручку распределительного клапана на нужную вам позицию и поднимите ручку смесителя вверх.

•Верхний душ: поверните колесико на позицию , поднимите ручку распределительного клапана. Опустив ручку клапана вниз, вы выключите работу верхнего душа.

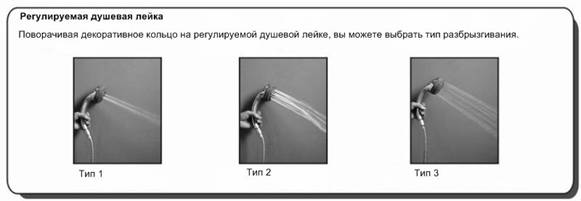

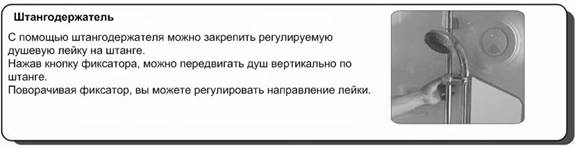

•Регулируемая душевая лейка: поверните колесико на позицию , поднимите ручку распределительного клапана. Опустив ручку клапана вниз, вы выключите работу регулируемого душа.

•Малая душевая лейка: поверните колесико на позицию , поднимите ручку распределительного клапана, наслаждайтесь душем из малой душевой лейки, управляемой краном. Поворот колесика на позицию и переключение на панель управления , позволит управлять душем с панели управления.

Удаление крышки дренажа В случае, если слив забился посторонними предметами, грязью, потяните за крышку, выньте экран для очистки, как показано на рисунке. Примечание: Крышка сливного отверстия имеется только у моделей TS-85W и TS-99W.
Использование слива Повернув ручку дренажа, вы можете открыть или закрыть клапан внутри слива. Повернув ручку по часовой стрелке, вы откроете клапан. Повернув ручку против часовой стрелки, вы закроете клапан, слив прекратится. Примечание: Эта функция доступна только для моделей TS-41W и TS-41WR.
Удаление крышки дренажа В случае, если слив забился посторонними предметами, грязью, поверните ручку дренажа по часовой стрелке, как показано на рисунке, выньте крышку и экран для очистки. Примечание: Эта функция доступна только для моделей TS-41W и TS-41WR.
крышка дренажа	экран
Регулировка протекающего дренажа Если дренаж протекает, поверните ручку дренажа по часовой стрелке, выньте крышку. Поверните противоударное устройство, чтобы сократить выступающую часть так, чтобы крышка дренажа тесно прилегала к нижнему клапану поддона, затем закрепите контргайку.
Противоударное устройство	контргайка
