Источник питания постоянного тока Б5-71/1ММ (стр. 1 )

ПРИБОРЫ И РАДИОКОМПОНЕТЫ»

ИСТОЧНИК ПИТАНИЯ

ПОСТОЯННОГО ТОКА

Б5-71/1ММ

Руководство по эксплуатации

РУАП.411100.001 РЭ

СМОЛЕНСК 2009

СОДЕРЖАНИЕ

1	Описание и работа источника питания …………………………………………………..	3
1.1	Назначение …………………………………………………………………………………	3
1.2	Технические характеристики ……………………………………………………………..	3
1.3	Состав источника питания ………………………………………………………………..	6
1.4	Устройство и работа ………………………………………………………………………	7
1.5	Маркировка ………………………………………………………………………………..	10
1.6	Упаковка …………………………………………………………………………………...	10
2	Использование по назначению ……………………………………………………….…..	11
2.1	Меры безопасности ……………………………………………………………………….	11
2.2	Подготовка к использованию …………………………………………………………….	12
2.3	Использование источника питания ………………………………………………………	12
3	Техническое обслуживание ………………………………………………………………	14
4	Текущий ремонт …………………………………………………………………………...	16
5	Транспортировка и хранение ……………………………………………………………..	16
6	Утилизация ………………………………………………………………………………...	17
7	Гарантии изготовителя ……………………………………………………………………	18
8	Свидетельство об упаковывании …………………………………………………………	18
9	Свидетельство о приемке и поверке ……………………………………………………...	18
10	Поверка источника питания ………………………………………………………………	19
Приложение А Форма протокола поверки ……………………………………………………..	28
Приложение Б Протокол первичной поверки ………………………………………………….	30

Гарантийный талон…………………………………………………………….. 32

Настоящее руководство по эксплуатации (РЭ) предназначено для изучения технических характеристик, принципа работы и эксплуатации источника питания постоянного тока (далее – источник питания) Б5-71/1ММ.

ВНИМАНИЕ!

Не включать источник питания, не изучив настоящее РЭ.

1 Описание и работа источника питания

1.1 Назначение

1.1.1 Источник питания предназначен для воспроизведения напряжения постоянного тока или силы постоянного тока, нормированных по стабильности и пульсациям, измерения выходного напряжения и выходного тока.

Источник питания применяется для питания различных радиотехнических устройств стабилизированным напряжением постоянного тока или постоянным током при ремонте и эксплуатации широкого спектра радиотехнических устройств, поверке средств измерений.

1.1.2 Рабочие условия эксплуатации источника питания:

- диапазон температур от плюс 10 °С до плюс 35 °С;

- относительная влажность воздуха до 80 % при температуре плюс 25 °С.

1.1.3 Источник питания не предназначен для установки и эксплуатации в пожароопасных и взрывоопасных зонах по ПУЭ-2000.

1.2 Технические характеристики

1.1 ИП соответствуют требованиям ТУ ,

ГОСТ 22261 и комплекту документации РУАП 411100.001.

1.2 Основные параметры и характеристики

1.2.1 Питание ИП должно осуществляться от сети переменного тока напряжением (220+22) В с частотой 50 Гц.

1.2.2 Мощность, потребляемая ИП от сети питания, не более 400 В. А.

1.2.3 Габаритные размеры ИП (ШxГxВ) не более 140х220х70 мм.

1.2.4 Масса ИП без упаковки не более 1,5 кг.

1.2.5 Время установления рабочего режима ИП не более 15 мин.

1.2.6 Длина кабеля сетевого питания не менее 1,5 м.

1.2.7 ИП обеспечивает установку дискретно регулируемого, стабилизированного напряжения постоянного тока от 0,00 до 50,00 В и тока от 0,0 до 10,00 А

согласно рисунку 1.1.

ИП обеспечивает:

- в режиме стабилизации напряжения установку выходного постоянного напряжения:

от 0,01 до 30,00 В при токе нагрузки от 0,1 до 10,0 А

от 30,01 до 50,00 В при токе нагрузки от 0,1 до 6,0 А.

- в режиме стабилизации тока установку выходного постоянного тока:

от 0,1 до 10,0 А при напряжении на нагрузке до 30,00 В

от 0,1 до 6,0 А при напряжении на нагрузке до 50,00 В

Рисунок 1.1- режимы установки выходных напряжения и тока

1.2.8 Погрешность установки уровня выходного напряжения не более ±(0,002 Uуст+0,15) В, где Uуст-установленное значение выходного напряжения, В.

Абсолютная погрешность измерения выходного напряжения ИП не более +(0,002 Uизм +0,3) В, где Uизм - измеренное значение выходного напряжения, В.

1.2.9 Погрешность установки уровня выходного тока не более +(0,02 Iмакс + 0,05) А, где I макс - максимальное значение выходного тока, А.

Абсолютная погрешность измерения выходного тока ИП не более +(0,02 Iмакс + 0,05) А, где I макс - максимальное значение выходного тока, А.

1.2.10 Нестабильность выходного напряжения ИП от изменения входного напряжения на + 22 В от номинального значения в режиме стабилизации напряжения не более + (0,001 Uмакс + 0,003) В, где Uмакс-максимальное значение выходного напряжения, В.

1.2.11 Нестабильность выходного тока ИП от изменения входного напряжения на +22 В от номинального значения в режиме стабилизации тока не более +(0,02 Iмакс + 0,05) А, где I макс - максимальное значение выходного тока, А.

1.2.12 Нестабильность выходного напряжения ИП при изменении тока нагрузки в режиме стабилизации напряжения не более + (0,001 Uмакс + 0,02) В, где Uмакс-максимальное значение выходного напряжения, В.

1.2.13 Нестабильность выходного тока ИП при изменении напряжения на нагрузке в режиме стабилизации тока не более +(0,02 Iмакс + 0,05) А, где I макс - максимальное значение выходного тока, А.

1.2.14 Пульсации выходного напряжения ИП в режиме стабилизации напряжения не более 1 мВ эффективного значения или 25 мВ амплитудного значения.

1.2.15 Пульсации выходного тока ИП в режиме стабилизации тока не более 10 мА эффективного значения.

1.2.16 Нестабильность выходного напряжения от времени (дрейф выходного напряжения) за 8 ч, и за любые 10 мин., из этих 8 ч в режиме стабилизации напряжения, исключая время установления рабочего режима, не более + 70 мВ.

1.2.17 Нестабильность выходного тока от времени (дрейф выходного тока) за 8 ч, непрерывной работы и за любые 10 мин., из этих 8 ч в режиме стабилизации тока, исключая время установления рабочего режима не более + (0,02 Iмакс + 0,05) А, где I макс - максимальное значение выходного тока, А.

1.2.18 Максимальное отклонение выходного напряжения при изменении нагрузки от 0,9 максимального значения до нуля и от нуля до 0,9 максимального значения в режиме стабилизации напряжения не более 0,1 В.

1.2.19 Время отключения (включения) выходного напряжения кнопкой «отключение выхода» с передней панели прибора должно быть не более 3 с.

1.2.20 ИП обеспечивает ручное управление с передней панели.

1.2.21 ИП допускает соединение любого из полюсов с корпусом.

1.2.22 ИП допускает соединение источников в параллель и последовательно

1.2.23 ИП обеспечивает производственно-эксплуатационный запас не менее 20 % по основным техническим параметрам.

1.2.24 ИП имеет защиту от перегрузок и коротких замыканий.

1.2.25 ИП соответствует нормам по помехоэмиссии, приведенным в таблице 1.1

Таблица 1.1

Наименование параметра	ТНПА, устанавливающий требования к параметру
1.Нормы гармонических составляющих тока, потребляемого ИП из сети электропитания в полосе частот 0-2 кГц	ГОСТ Р 51317.3.2
2.Нормы колебания напряжения и фликера, вызываемых ИП в сети электропитания	ГОСТ Р 51317.3.3
3.Нормы индустриальных радиопомех, создаваемых ИП в полосе частот 0,15-1000 МГц	ГОСТ Р 51318.22

1.2.26 Корректированный уровень звуковой мощности, создаваемый ИП, не должен превышать 60 дБА на расстоянии 1 м от ИП.

1.2.27 По устойчивости при климатических воздействиях ИП должны удовлетворять требованиям, установленным для приборов группы 2 ГОСТ 22261, с диапазоном рабочих температур окружающей среды от плюс 10 °С до плюс 35 °С, относительной влажности 80 % при 25 °С.

1.2.28 ИП в транспортной упаковке должны выдерживать воздействие:

1) тряски с ускорением до 30 м/с2 при частоте ударов от 80 до 120 в минуту продолжительностью воздействия 1 ч.

2) температуры окружающего воздуха от минус (50+3) до плюс (50+3) °С;

3) относительной влажности воздуха (95+3) % при (25+2) °С;

1.2.29 Время непрерывной работы ИП должно быть не менее 8 ч.

1.2.30 ИП должны быть устойчивы при воздействиях приведенных в таблице 1.2

Таблица 1.2

Наименование параметра	ТНПА, устанавливающий требования к параметру	Критерий качества функционирования
1.Устойчивость к электростатическим контактным разрядам (±4 кВ)	ГОСТ Р 51317.4.2 испытательный уровень -2 Критерий качества функционирования - В	В (допускается временное ухудшение качества функционирования, которое восстанавливается после прекращения помехи без вмешательства оператора)
2.Устойчивость к наносекундным импульсным помехам (1000 кВ)	ГОСТ Р 51317.4.4 испытательный уровень - 2 Критерий качества функционирования-В	В (допускается временное ухудшение качества функционирования, которое восстанавливается после прекращения помехи без вмешательства оператора)
3.Устойчивость к воздействию радиочастотного электромагнитного поля в полосе частот (от 01.01.01мГц)	ГОСТ Р 51317.4.3 Степень жесткости испытаний - 2 Критерий качества функционирования - А	А(ИП должен нормально функционировать при установленных уровнях помех во время проведения испытаний)
4.Устойчивость к кондуктивным помехам, наведенными радиочастотными магнитными полями в полосе частот от 150 кГц до 80 МГц	ГОСТ Р 51317.4.6 Степень жесткости испытаний - 2 Критерий качества функционирования - А	А(ИП должен нормально функционировать при установленных уровнях помех во время проведения испытаний)
5.Устойчивость к динамическим изменениям напряжения электропитания	ГОСТ Р 51317.4.11 Класс - 1 Критерий качества функционирования - В	В (допускается временное ухудшение качества функционирования, которое восстанавливается после прекращения помехи без вмешательства оператора)
6.Устойчивость к микросекундным помехам большой энергии	ГОСТ Р 51317.4.5 Класс условий эксплуатации - 2 Критерий качества функционирования - В	В (в течение испытаний допускаются временное ухудшение характеристик функционирования, которые восстанавливаются после прекращения помехи без вмешательства оператора)

1.3 Требования по надёжности

1.3.1 Средняя наработка на отказ ИП То не менее 5000 ч.

1.3.2 Средний срок службы ИП Тсл не менее 10 лет.

1.3.3 Среднее время восстановления работоспособности ИП Тв не более 4 ч.

1.4 Комплектность

1.4.1 В комплект поставки ИП входят изделия и документация,

перечисленные в таблице 1.3

Таблица 1.3

Наименование, тип	Обозначение	Количество (шт)	Примечание
Источник питания Б5-71/1ММ	РУАП411100.001	1
Руководство по эксплуатации 2)	РУАП411100.001РЭ	1	Одна книга
Шнур питания сетевой		1
Ящик картонный1)	РУАП411100.005	1
Ящик транспортный	РУАП411100.006	1	По отдельному заказу
Примечание: 1 Комплектность выбирается по требованию заказчика. 2 Методика поверки МП входит в состав руководства по эксплуатации (РУАП411100.001РЭ).

1.4 Устройство и работа

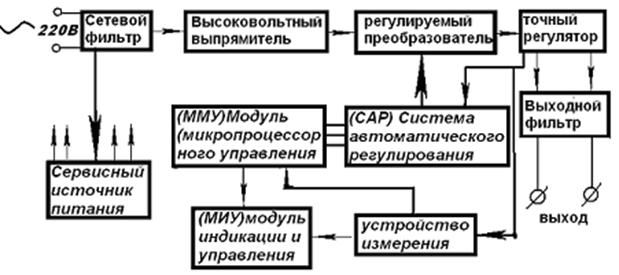

1.4.1 Структурная схема источника питания приведена на рисунке 1.2.

Рисунок 1.2 – Структурная схема источника питания

1.4.2 Назначение основных функциональных узлов источника питания:

- сетевой фильтр - для подавления радиопомех в сеть;

- высоковольтный выпрямитель - для преобразования переменного напряжения 220 В

в постоянное 300 В, ограничения пусковых токов при включении в сеть;

- регулируемый преобразователь - для преобразования постоянного напряжения 300 В

в пониженное напряжение, величина которого зависит от режима работы и от нагрузки, гальва-нической развязки входных и выходных цепей;

- точный регулятор - для обеспечения точных значений выходных параметров;

- выходной фильтр - для обеспечения необходимого уровня пульсаций выходного напряжения и внутреннего сопротивления прибора;

- система автоматического регулирования - для задания оптимизированных управляющих сигналов на регулируемый преобразователь и точный регулятор;

- модуль индикации и управления - для индикации выходных напряжения и тока, ввода параметров;

- сервисный источник питания - для обеспечения необходимыми напряжениями питания всех узлов источника питания;

- модуль микропроцессорного управления - для управления системой автоматического регулирования, управления модулем индикации, преобразования управляющих кодов дистан-ционного управления в команды управления, обработки и выдачи на индикацию измеряемых параметров;

-устройство измерения – для измерения выходных тока и напряжения и передачи измеряемых параметров на АЦП модуля микропроцессорного управления.

1.4.3 Работа источника питания происходит следующим образом. Сетевое напряжение через сетевой фильтр подаётся на высоковольтный выпрямитель, где преобразуется в постоянное напряжение величиной порядка 300 В (в зависимости от величины сетевого напряжения и нагрузки). Далее это высокое постоянное напряжение преобразуется с помощью высокочастот-ного регулируемого преобразователя в пониженное напряжение, величина которого зависит от

режима работы и нагрузки источника питания. Точный регулятор преобразует данное понижен-ное напряжение в выходное напряжение (ток) с заданными параметрами, устанавливаемыми с помощью кнопки «I/U», расположенной на передней панели источника питания.

1.4.4 Режим стабилизации автоматически устанавливается в зависимости от соотношения величины сигналов, пропорциональных выходному напряжению или току, при этом, в случае, если источник питания работает в режиме стабилизации тока, то на передней панели загорается красный светодиод “ст. I” – ограничение тока.

1.4.5 Защита источника питания от перегрузок и коротких замыканий осуществляется автоматически путём перехода из режима стабилизации напряжения в режим стабилизации тока. Кроме того, источник питания снабжен термозащитой и двухуровневой защитой от заниженного напряжения питающей сети. Сигналы обратной связи, пропорциональные выходному напряжению и току, совместно с сигналами задания выходных напряжения и тока поступают на систему автоматического регулирования, которая, в зависимости от значения заданных выходных величин тока и напряжения, напряжения питающей сети и величины нагрузки формирует оптимизированные управляющие сигналы, подаваемые затем на регулируемый преобразователь и точный регулятор.

1.4.6 Электрическая энергия в соответствующем виде через выходной фильтр подается на выходные клеммы источника питания. Выходное напряжение и напряжение, снимаемое с датчика тока, поступают на схему индикации, где эти сигналы измеряются, и значения измеренных величин в цифровом виде выводятся на жидкокристаллический индикатор, расположенный на передней панели.

1.4.7 Сервисный источник питания обеспечивает необходимыми напряжениями питания все составные части прибора.

1.4.8 Система вентиляции включает в себя высокопроизводительный вентилятор с малым уровнем собственных шумов и терморегулированием, а также систему вентиляционных отверстий корпуса и воздуховодов, образованных конструкцией источника питания, что в комплексе обеспечивает эффективный теплоотвод при его работе.

1.4.9 Конструкция

1.4.9.1. Источник питания выполнен в виде отдельного переносного прибора бесфутлярной конструкции. Прибор состоит и двух П-образных элементов корпуса, передней панели, с закреплённой на на ней измерительной платой, и задней стенки.
Для вскрытия и разборки источника питания необходимо его распломбировать, отвернуть винты, крепящие между собой П-образные корпусные части, снять заднюю стенку путём её вынимания из пазов корпуса. Силовой блок крепится к корпусу посредством четырёх саморезов.
Плата измерителя крепится на передней панели с помощью двух винтов М2,5.
Сборка прибора происходит в обратной последовательности.

Рисунок 1.3 - Элементы корпуса источника питания

1.4.9.2 Органы управления источника питания, расположенные на передней панели

(см. рисунок 1.4), имеют следующее назначение:

- СЕТЬ ВКЛ - тумблер сети;

- «+» - кнопка «увеличение»;

- «» - кнопка «уменьшение»;

- «I/U» «У/Ш» - кнопка c двумя функциями:

1)при кратковременном нажатии переключает установку ограничения выходного напряжения на установку ограничения выходного тока;

2) при длительном нажатии (более 3 с) переводит кнопки «увеличение» и «уменьшение» на установку шага перестройки;

- «Uу=0» - кнопка отключения выхода;

- «+ 0-50V», « 0-10A», «┴» - выходные клеммы;

- «ст. I» - светодиодный индикатор стабилизации тока;

- табло индикации.

Рисунок 1.4 – Органы управления на передней панели источника питания

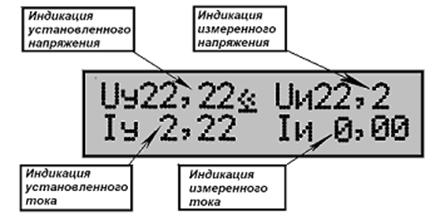

1.4.9.3 Табло индикации

При включении прибора на табло индикации одновременно выводится 4 параметра:

- установленное напряжение;

- установленный ток;

- измеренное напряжение на выходе;

- измеренный ток на выходе.

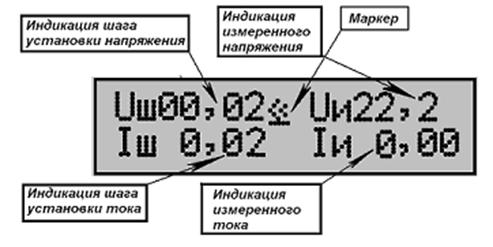

В режиме установки шага индицируется шаг установки напряжения или тока (в зависимости, что выбрано). Выбор подтверждается миганием маркера.

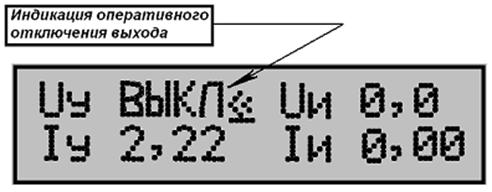

Выключение выхода подтверждается индикаторами измерения выходных напряжения и тока, которые в этом случае имеют нулевые показания, а также сменой показаний установлен-

ного напряжения на надпись «ВЫКЛ»

1.5 Маркировка

1.5.1 В соответствии с ГОСТ на источник питания нанесена маркировка, содержащая следующие данные:

- порядковый номер по системе нумерации изготовителя;

- год изготовления или шифр, его заменяющий;

- напряжение питания и частота питающей сети; полная мощность

- наименование и тип источника питания;

- знак утверждения типа средств измерений РФ по по приложению 4

ПР 50.2.009.94.Номинальные размеры высоты знака выбираются из ряда: 2,5; 4; 5; 6; 10;

15; 20; 25; 40; 50; 60; 100 мм в соответствии с параметрическим рядом,

приведенным в ГОСТ 8.401-80 "ГСИ. Классы точности средств измерений. Общие

требования".

- пределы выходных напряжения и тока;

- испытательное напряжение изоляции;

- товарный знак изготовителя;

1.5.2 Знак утверждения типа средств измерений РФ по приложению 4 ПР 50.2.009.94 «Порядок проведения испытаний и утверждения типа средств измерений» нанесён на данное РЭ в соответствии с параметрическим рядом, приведенным в ГОСТ 8.401-80 "ГСИ. Классы точности средств измерений. Общие требования".
