Hisp - Технические данные

Для системы HISP SE+SC используются следующие обозначения:

SE+SC 04

Мощность модели:

Мощность в кВт (номинальная)

Секция конденсатора (внешний блок)



Секция испарителя (внутренний блок)

Выпускаются шесть различных моделей.

Все модели являются сплит-системами, объединяющими испаритель с модулем естественного охлаждения и конденсатор. Каждому испарителю соответствует свой конденсатор, как приведено в таблице ниже.

Испаритель	SE04	SE04	SE06	SE08	SE10	SE14
Конденсатор	SC04	SC05	SC06	SC08	SC10	SC14

Высокоточный контроль параметров микроклимата подразумевает круглосуточное поддержание температуры воздуха, влажности, требуемого распределения и степени чистоты воздушного потока.

Как правило, обычные здания или системы создания “комфортных условий”, как принято их называть, не рассчитаны на поддержание параметров микроклимата в течение круглых суток и на протяжении всего года; в них отсутствует возможность обеспечения достаточной точности и надежности или, другими словами, они не обеспечивают "высокоточное управление" параметрами микроклимата, что является критичным для многих областей применения.

Фирма Liebert-Hiross осуществляет производство устройств Hisp в соответствии с Европейскими директивами 98/37/CE (89/392/CEE; 91/368/CEE; 93/68/CEE), 89/336/CEE; 73/23/CEE. Качество систем кондиционирования воздуха Liebert-Hiross утверждено LRQA в соответствии со стандартами UNI EN ISO 9001: 1994.

Каждое устройство имеет сертификат тестирования и декларацию соответствия.

Все устройства имеют маркировку "CE" и полностью соответствуют Европейским Директивам, касающимся механической, электрической и электромагнитной совместимости.

Применения

Система Hisp идеально выполняет задачу поддержания заданных параметров микроклимата в различного рода применениях, особенно в случаях ограниченного свободного места в помещении. К типовым областям применений относятся:

·  Телекоммуникационные станции

·  Компьютерные залы

·  Телефонные коммутационные станции

·  Сетевые контроллеры (LAN)

·  Ретрансляционные вещательные станции

·  Лаборатории

Типы системы

Устройство Hisp является сплит-системой, состоящей из двух отдельных секций:

·  Испарительной секции прямого расширения (включая модуль, обеспечивающий режим естественного охлаждения свежим воздухом).

·  Секции конденсатора.

Секция испарителя состоит из змеевика испарителя, двух вентиляторов с прямым приводом, элементов контура хладагента и фильтра EU3. Модуль режима естественного охлаждения свежим воздухом имеет модулирующую заслонку с приводом.

Секция конденсатора состоит из высокоэффективного компрессора, змеевика конденсатора, осевого вентилятора с прямым приводом и контроллера давления конденсации хладагента.

Модели SE+SC04, SE+SC05 и SE+SC06 предназначены для работы при напряжении 230 В/ 1 фаза / 50 Гц. Модели SE+SC08, SE+SC10 и SE+SC14 рассчитаны на работу при напряжении питания 400 В/ 3 фазы / 50 Гц.

Все модели могут работать от резервного источника питания напряжением 24 В или 48 В постоянного тока (только вентиляторы испарителя, схемы управления и заслонка для режима естественного охлаждения) для поддержания аварийного охлаждения при перебоях в подаче электроэнергии.

Доступ к элементам

В испарительном устройстве доступ к фильтрам, вентиляторам, нагревателям, заслонке режима естественного охлаждения и электрической панели осуществляется у основания путем удаления панелей.

В устройстве конденсации доступ к компрессору, электрической панели, элементам контура хладагента и вентилятору конденсатора осуществляется путем снятия панелей.

Шкаф

Шкаф, испарители и конденсаторы изготавливаются из оцинкованной стали. Затем они обезжириваются и окрашиваются в "жемчужно белый" цвет (RAL7032) эпоксидной порошковой краской. Окрашенные поверхности легко очищаются и являются износоустойчивыми.

Шкаф устройства конденсации разработан специально для работы вне помещения. Все материалы, патрубки и элементы выбраны с учетом обеспечения максимальной защиты от неблагоприятного воздействия погодных условий, надежности и защищенности (шкаф, защищающий от вандализма). Устройство имеет съемные панели (для их снятия требуется специальный ключ), которые защищают доступ ко всем внутренним элементам. Забор воздуха в устройство происходит сзади, а нагнетание через переднюю часть устройства. Металлическая защитная решетка предотвращает случайное прикосновение к вентилятору и змеевику. Компрессор располагается сбоку устройства конденсации и не препятствует воздушному потоку.

В устройстве испарения, которое монтируется снаружи, забор воздуха происходит сзади устройства, а выпуск спереди через двойную воздухораспределительную решетку. Панели испарителя имеют изоляцию из минеральной ваты толщиной 10 мм и плотностью 70 кг/м3.

Контур хладагента

Устройства имеют один контур охлаждения с герметич­ным компрессором (вращающимся в моделях SE+SC04/05/06, скролл - в моделях SE+SC08/10/14). В контуре установлен термостатический расширительный клапан (капиллярная трубка в моделях SE+SC04/05/06), который управляет расходом хладагента в испарителе. В трубопроводе жидкости имеется фильтр-осушитель, который удаляет влагу из системы и позволяет достичь ее максимальной эффективности с целью продления срока службы.

Компрессор имеет реле высокого давления с ручным сбросом для защиты от повышения давления и обеспечения функционирования системы аварийной сигнализации, предупреждающей о наличии высокого давления в системе, что позволяет предпринять корректирующие действия до потери управления температурой. Реле низкого давления имеет автоматический сброс и определяет состояние пониженного давления, например, такое, как потеря заряда хладагента. Реле низкого давления может обеспечивать задержку срабатывания при работе в зимних условиях.

Секция испарителя

Змеевик испарителя

Змеевик испарителя состоит из медных трубок с алюминиевым оребрением, позволяющими получить максимальную теплопередачу. Его конструкция обеспечивает максимальную рабочую поверхность, что позволяет снизить скорость по поверхности, уменьшить падение давления воздуха внутри и получить высокий коэффициент ощутимого тепла. Во всех моделях имеется устойчивый к коррозии дренажный поддон.

Двигатель вентилятора испарителя

Устройства оборудованы двумя центробежными вентиляторами с направленной вперед крыльчаткой, заключенными в корпус из стали с гальваническим покрытием. Один двигатель с двумя валами соединен непосредственно с вентиляторами (модель SE+SC14 имеет два двигателя вентилятора с прямым приводом). Крыльчатка вентилятора статически и динамически сбалансирована и имеет самосмазывающиеся подшипники. Вентилятор монтируется на поглощающих вибрацию резиновых опорах для снижения передачи вибраций между вентилятором и рамой устройства. Такое поглощение вибраций способствует сведению к минимуму уровня шума. В вентиляторе используется однофазный двигатель класса IP44, оборудованный внутренней тепловой защитой.

Секция конденсатора

Змеевик конденсатора

Змеевик конденсатора состоит из медных трубок с алюминиевым оребрением, позволяющими получить максимальную теплопередачу. Его конструкция обеспечивает максимальную рабочую поверхность, что позволяет снизить скорость по поверхности и уменьшить падение давления воздуха внутри.

Вентилятор конденсатора

Секция конденсатора оборудована одним осевым вентилятором со встроенным двигателем. Вентилятор статически и динамически сбалансирован. Крыльчатка вентилятора и корпус выполнены из оцинкованной стали для защиты от коррозии. Двигатель с прямым приводом имеет необслуживаемые подшипники. В вентиляторе используется двигатель класса IP44, оборудованный внутренней тепловой защитой. Для поддержания постоянной температуры конденсации двигатель вентилятора управляется реле давления.

Управление скоростью вращения вентилятора

Для поддержания давления конденсации хладагента на заводе-изготовителе устанавливается твердотельный контроллер скорости вращения вентилятора. Контроллер изменяет расход воздуха через конденсатор для поддержания постоянного давления. Управление скоростью вращения вентилятора имеет следующие преимущества. Большая надежность за счет меньшего количества циклов пуска/останова компрессора и более низкий уровень шума, так как вентилятор работает при более низкой скорости, особенно в ночное время.

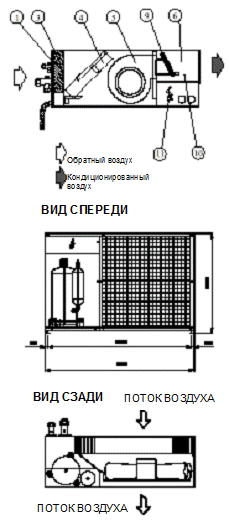

ВИД СБОКУ

Модель SE+SC04/05/06 без режима естественного охлаждения

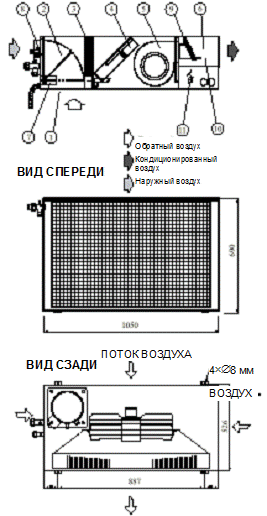

ВИД СБОКУ

Модель SE+SC08/10/14 с режимом естественного охлаждения

позиция	описание	позиция	описание
1	Решетка обратного воздуха	9	Электрические нагреватели (дополнительно)
2	Заслонка режима естественного охлаждения (только в устройствах с режимом естественного охлаждения)	10	Защитный термостат нагревателя (дополнительно)
3	Воздушный фильтр	11	Электрическая панель (испарительное устройство)
4	Змеевик испарителя	12	Вентилятор конденсатора
5	Вентилятор испарителя	13	Электрическая панель (устройство конденсации)
6	Канал нагревания воздуха	14	Компрессор
7	Двигатель заслонки (только в устройствах с режимом естественного охлаждения)	15	Контроллер скорости вращения вентилятора
8	Решетка всасывания воздуха (только в устройствах с режимом естественного охлаждения)	16	Змеевик конденсатора

Рисунок 1 – Расположение элементов в устройстве Hisp

Фильтры

В устройстве используется фильтр прямого расширения EU3, который располагается внутри шкафа перед змеевиком испарителя. Фильтр обеспечивает фильтрацию как рециркулирующего, так и свежего воздуха для получения требуемой степени чистоты воздуха в помещении. Фильтры можно легко вынуть из устройства. Фильтры имеют глубину 45 мм в моделях SE+SC04/05/06 и 60 мм в моделях SE+SC08/10/14. В устройстве используются гофрированные бумажные фильтры, специально разработанные для уменьшения падения давления воздуха и улучшения эффективности.

Электрическая панель

Электрическая панель испарителя расположена в отдельной защищенной секции, изолированной от воздушного потока. Электрическая панель соответствует EN 60204-1. Панель состоит из печатной платы контроллера, сетевых автоматических выключателей для отдельных элементов и контакторов.

Стандартно поставляются сетевые автоматические выключатели. Однофазный трансформатор питает шину 24 В контроллера. Стандартно обеспечивается автоматический перезапуск.

Сетевое питание и сигналы управления подаются к устройству конденсации от испарителя.

Устройство управления

Система управления параметрами микроклимата Microface функционирует на основе микропроцессора и может быть запрограммирована так, чтобы полностью соответствовать потребностям конкретного применения. Процессор объединяет отдельные механические и электрические элементы в систему поддержки парамет­ров подконтрольного пространства, отвечающую самым современным достижениям в этой области, которая управляет температурой, влажностью, расходом и степенью очистки воздуха, а также контролирует все эти параметры.

Система управления имеет очевидные преимущества по надежности и гибкости управления, позволяющие изменять характеристики устройства в зависимости от изменения условий в подконтрольном пространстве.

Контроллер обеспечивает местный контроль и программи­рование следующих параметров микроклимата:

·  Уставки температуры (5.0°С – 40.0°С с шагом 0.1°С)

·  Чувствительности по температуре (1.0°С - 10°С с шагом 0.1°С)

Параметры отображаются на жидкокристаллическом индикаторе с помощью символов и текста. Нормальный режим работы отображается на дисплее соответствующим символом. При появлении аварийных ситуаций включается визуальный индикатор.

К стандартным сигналам тревоги относятся следующие :

·  Высокая температура;

·  Низкая температура;

·  Выход их строя вентилятора;

·  Сигнал тревоги высокого давления;

·  Сигнал тревоги низкого давления;

·  Высокая температура электрического нагревателя;

·  Выход из строя памяти;

·  Общий сигнал тревоги.

Полный перечень всех опций и сигналов тревоги, доступных при использовании контроллера Microface, приведен в руководстве по эксплуатации к контроллеру Microface (SLE MF OM).

Контроллер также имеет таймер последовательного автоматического перезапуска, позволяющий в полевых условиях регулировать временные задержки, которые влияют на процесс повторного пуска устройства после перебоя в подаче к нему питания (или отключения по любой другой причине). При наличии нескольких устройств таймеры позволяют повторно запускать их, ограничивая кратковременные броски тока при включении.

Режим естественного охлаждения свежим воздухом

Режим естественного охлаждения свежим воздухом обеспечивается поворотной заслонкой и сервоприводом. Когда позволяет температура окружающего воздуха, охлаждение с помощью компрессора прекращается и холодный наружный воздух доставляется прямо в кондиционируемое помещение с целью обеспечения режима естественного охлаждения.

Для модуля естественного охлаждения имеется хомут для подключения воздуховода прямоугольной и круглой формы.

Хладагент

В системах семейства Hisp стандартно применяется хладагент R22 HCFC. По специальному заказу выполняется заправка хладагентом R470C с нулевым ODP.

Упаковка

Стандартно устройство оборачивается пузырьковым упаковочным материалом для защиты окрашенных поверхностей, помещается в картонную коробку и устанавливается на деревянном транспортном поддоне.

Гарантия

Гарантия не распространяется на устройства, повреждения или нарушение функционирования которых произошло в процессе или в результате его эксплуатации вне указанных пределов применения.

Фирма Liebert-Hiross не несет ответственности за любые повреждения, вызванные неправильным использованием изделия.

Подогреватели картера

Подогревателями картера оборудованы все модели. Они поддерживают минимальную температуру хладагента, напряжение на нагреватели подается, когда устройство включено в сеть, но компрессоры не работают.

Рабочие пределы

Устройства Hisp предназначены для работы в следующих рабочих пределах (пределы применимы к вновь вводимым в эксплуатацию агрегатам, которые были правильно установлены и было проведено соответствующее техническое обслуживание).

Модели SE+SC04/05/06

Питание:

230 В переменного тока ±10%/1/50 Гц.

48±16% в постоянного тока (с вариантом аварийного охлаждения)

24±16% в постоянного тока (с вариантом аварийного охлаждения)

Модели SE+SC08/10/14

Питание:

400 В переменного тока ±10%/3/50 Гц.

Модели SE+SC04/05/08/10

Температура воздуха вне помещения:

От -25°С (с управлением скоростью вращения вентилятора) до 50°С.

Модели SE+SC06/14

Температура воздуха вне помещения:

От -25°С (с управлением скоростью вращения вентилятора) до 48°С.

Все модели

Температура воздуха в помещении:

От 20°С (относительная влажность от 30% до 80%) до 32°С, относительная влажность 40%.

Условия хранения:

От -40°С, относительная влажность 5% до 55°С, до 55°С, относительная влажность 90%.

Электрический нагреватель

Нагреватель как дополнительные оборудование может устанавливаться во всех моделях. Модели SE+SC04, SE+SC04 и SE+SC06 поставляются с двумя нагревательными элементами суммарной мощностью 3 кВт. Модели SE+SC08, SE+SC10 и SE+SC14 поставляются с двумя нагревательными элементами суммарной мощностью 6 кВт. Для специальных применений, для которых важным показателем является энергопотребление, устройства могут комплектоваться только одним нагревательным элементом (мощностью 1.5 или 3 кВт, соответственно).

Управление нагревателями осуществляется по принципу вкл-выкл. Нагреватель оборудован кнопкой ручного сброса, защитным термостатом, который отключает нагреватель в случае повышения температуры.

Защитный термостат также имеет магнитно-тепловой выключатель, который защищает нагреватель от короткого замыкания в случае повреждения кабелей проводки.

R407С

Устройство может заправляться хладагентом R407С с нулевым ODP.

Аварийное охлаждение

Устройство может поставляться с системой аварийного охлаждения, которая позволяет питать вентиляторы устройства, установленного в помещении, контроллер и двигатель заслонки от источника питания постоянного тока напряжением 48 В или 24 В. Это позволяет устройству поддерживать требуемую циркуляцию воздуха внутри помещения в случае перебоев в работе электросети.

В случае использования варианта аварийного охлаждения стандартные вентиляторы испарителя заменяются на два вентилятора со свободно вращающимися маховиками с развернутыми назад лопастями крыльчатки, каждый из которых приводится в движение двигателем постоянного тока. Источником питания постоянного тока являются батареи 24 В или 48 В, размещаемые в подконтрольном пространстве.

Вентиляторы испарителя, котроллер и привод заслонки все время получают питание от источника постоянного тока. Другие элементы, компрессор, нагреватель питаются от электросети (230 В или 400 В в зависимости от модели). В случае перебоев в работе электросети эти элементы функционировать не будут.

Межсоединительные кабели

Для тех случаев, когда устройства сконфигурированы как рабочее и резервное или когда дисплей контроллера монтируется на удалении от устройства, имеется полный набор межсоединительных кабелей. Для получения более подробной информации обратитесь в инженерный отдел Liebert-Hiross.

Решетки

Входные и нагнетательные решетки, монтируемые в кондиционируемом пространстве, могут быть различных цветов. Решетки изготавливаются из материала zintec и окрашиваются эпоксидной порошковой краской.

Варианты естественного охлаждения

Модуль естественного охлаждения испарительного устройства может оборудоваться всеми основными дополнительными принадлежностями для установки:

·  Настенная панель в помещении для подключения гибких воздуховодов для режима естественного охлаждения (два круглых отверстия).

·  Гибкие воздуховоды для режима естественного охлаждения (диаметром 202 мм для моделей SE+SC04/05/06, диаметром 250 мм для моделей SE+SC08/10/14) с крепежными хомутами.

·  Настенная панель в помещении для подключения жестких воздуховодов для режима естественного охлаждения (одно прямоугольное отверстие).

·  Внешняя, защищенная от дождя решетка с металлическим предварительным фильтром для забора воздуха для режима естественного охлаждения.

·  Заслонка избыточного давления для нагнетания воздуха снаружи, разработанная специально для этого устройства.

·  Внешняя защищенная от дождя решетка для защиты заслонки избыточного давления от влияния плохой погоды и инородных тел.

Все решетки и заслонки для увеличения срока службы изготовлены из алюминия методом штамповки.

Специальная упаковка

В тех случаях, когда предполагается перевозить устройство морем или в любых других случаях, когда требуется особо прочная упаковка, можно заказать специальный ящик.

Это может быть либо деревянный ящик, устанавливае­мый поверх стандартной картонной/пузырьковой упаковки, либо устройство может быть сразу упаковано в деревянный короб с силиконовым влагопоглотителем.

Контроллер Hiromatic graphic

Контроллер Hiromatic Graphic представляет собой специально разработанную систему управления, предназначенную для высокоточного кондиционирова­ния воздуха в подконтрольном пространстве. Он одновременно контролирует параметры в критичном помещении и сигналы тревоги, либо местно, либо дистанционно. На графическом экране дисплея выводятся все основные параметры, включая символьное представление функций устройства, таких, как нагревание, охлаждение и т. д. Кроме того, на экране могут высвечиваться в графической форме изменения температуры и влажности с указанием времени. Все диагностические процедуры, включая проверку и калибровку входных и выходных сигналов, а также самодиагностику контроллера, могут быть выполнены с передней панели.

Особенности

·  Жидкокристаллический графический дисплей с подсветкой;

·  Интерфейс с пользователем с помощью клавиш;

·  Часы с резервированием от батареи для определения даты/времени, а также реального времени;

·  Защита паролем функций установки значений уставок, параметров устройства/управления, а также сервисных функций;

·  Вывод на дисплей в графической форме температуры и влажности за последние 24 часа.

Контроллер Hiromatic Graphic разработан специально для управления группой индивидуальных устройств, хотя он может использоваться и автономно. Обладая дисплеем с большой зоной обзора для вывода графической информации в сочетании с хорошей контрастностью, контроллер позволяет пользователю легко передвигать по сети контроллеров подключенных устройств (максимум 16). Можно из одной точки управлять/регулировать работу каждого из подключенных устройств.

Управление контроллером Hiromatic Graphic осуществляется в режиме меню. Меню пользователя может выводиться на 10 языках. Контроллер Hiromatic Graphic регистрирует последние 120 событий (сигналов тревоги, предупреждений и т. д.), возникающих в системе, а также ведет регистрацию данных в графической форме "Graphic Data Record" для каждого подключенного устройства. Функция "Graphic Data Record" позволяет высвечивать на дисплее показания температуры и влажности за последние 24 часа (хранящиеся с момента последнего пуска устройства).

Контроллер Hiromatic Graphic управляет функциями даты и времени, используя их как рабочую информацию для потребителя, а также в качестве эталона в случае измерения состояния устройства, регистрируя эти изменения в отчете о состоянии "Status Report". Сохраняются также подробные описания произошедших событий с датой и временем их возникновения. Используя буферную оперативную память контроллер Hiromatic также сохраняет время работы каждого элемента (компрессора, вентилятора, электрических нагревателей, увлажнителя и т. д.) каждого подключенного устройства.

Кроме того, контроллер Hiromatic Graphic обладает уникальной функцией "Sleep Mode" (ждущий режим). Этот режим позволяет запрограммировать устройство на включение и выключение в определенное время дня, а также в указанные дни недели.

Контроллер Hiromatic Graphic может поставляться уже установленным в устройство или в качестве комплекта для монтажа на дистанционной панели управления.

Интерфейс с BEMS (система распределения ресурсов здания)

Контроллер Hiromatic Graphic при помощи коммуникационной шины Hirolink позволяет объединять в сеть устройства, если в контроллере установлена плата RS422. В такой конфигурации Hiromatic может управлять максимум 8 устройствами Microface и передавать соответствующие данные по шине Hirolink.

Hirolink работает как устройство управления связью между Hiromatic Graphic и устройствами Microface и промышленными стандартными полевыми шинами и протоколами, используемыми системой управления ресурсами здания, такими как Mod-Bus, J-Bus, Satchwell и т. д.

Примечание: Более подробная информация о контроллере Hiromatic Graphic приведена в руководстве по эксплуатации к контроллеру (P/N SLE HG OM).

Термостатический расширительный клапан в моделях SE+SC04/05/06

Регулируемый термостатический расширительный клапан с внешним выравниванием может устанавливаться в качестве особого варианта дополнительного оборудования в моделях SE+SC04/05/06. Проконсультируйтесь с инженерами Liebert-Hiross.

Предварительный фильтр режима естественного охлаждения

Дополнительный предварительный фильтр имеется во всех моделях с модулем естественного охлаждения. Предварительный фильтр защищает основной фильтр устройства от чрезмерного загрязнения и пыли, что позволяет увеличить его срок службы. Рекомендуется для работы в условиях загрязненного воздуха.

Управление влажностью

При необходимости может быть поставлено устройство для управления температурой и влажностью в кондиционируемом помещении. Стандартно оно поставляется только для управления температурой.

Дополнительная плата системы аварийной сигнализации

Для тех применений, в которых требуется дистанционная индикация сигналов тревоги, поставляется специальная плата системы аварийной сигнализации.

Низковольтный сигнальный контакт используются для индикации высокой и низкой температуры и перегрева нагревателя. Еще один контакт используется для дистанционной индикации высокого и низкого давления, выхода из строя вентилятора и неисправности системы управления.
