7. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
При использовании дверки необходимо соблюдать элементарные правила охраны труда и пожарной безопасности:
6.1. Во избежание ожогов не дотрагивайтесь до раскаленных деталей дверки голыми руками пользуйтесь средствами защиты рук.
6.2. Во избежание пожара во время эксплуатации печи или камина убедитесь, чтобы:
ü Дверка была закрыта на защелку;
ü Винтовые соединения (защелки, шиберов, Т-образные прижимы) были надежно затянуты;
ü Предтопочный металлический лист, лежащий на полу перед дверкой, был свободным от горючих материалов.
ü Во время топки печи нижний шибер должен быть закрыт постоянно.
6.3. Не оставляйте топящейся камин (печь) без присмотра.
8. ЭКОЛОГИЧЕСКАЯ БЕЗОПАСНОСТЬ
ü Защитно-декоративное покрытие изделия является безопасным для потребителя - не выделяет вредных веществ при нагревании поверхности изделия во время эксплуатации.
ü Требования по утилизации всех видов печных приборов не устанавливаются.
9. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Дверка топочная герметичная ДТГ-5В СТО1-2010 упакована литейный комплекс ЛДВ» согласно требованиям, предусмотренным в действующей документации.
Данная дверка изготовлена и принята в соответствии с обязательными требованиями стандарта организации, действующей технической документации и признана годной для эксплуатации. Интегрированная система менеджмента организации сертифицирована в соответствии с MS ISO 9001:2008, MS ISO 14001:2004, ОHSAS 18001:2007.
Дата выпуска | ________________________ |
подпись лица ответственного за приемку | ________________________ |
М. Ш.
литейный комплекс ЛДВ»
658204 Алтайский край, г. Рубцовск
Тел./Факс 8(385, 9-56-59
http://** E-mail: *****@***ru
ЛИТЕЙНЫЙ КОМПЛЕКС ЛДВ»

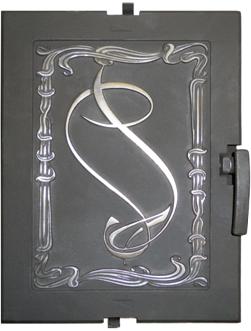

ДВЕРКА
ТОПОЧНАЯ ГЕРМЕТИЧНАЯ
СТО 1-2010
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
ДТГ-5В
«Сельга-3»
г. Рубцовск
СОДЕРЖАНИЕ | Стр. | |
1 | Введение………………………………………………………………… | 2 |
2 | Назначение изделия……………………………………………………. | 2 |
3 | Правила ухода за чугунным изделием……………………………….. | 2 |
4 | Технические характеристики………………………………………….. | 2 |
5 | Комплектация и устройство………………………..……………….. | 3 |
6 | Установка и эксплуатация…...……………………………………….... | 3 |
7 | Требования безопасности……………………………………………… | 4 |
8 | Экологическая безопасность……...…………………………………… | 4 |
9 | Свидетельство о приемке……………………………………………… | 4 |
1. ВВЕДЕНИЕ
Настоящее руководство по эксплуатации содержит сведения, необходимые для изучения назначения изделия, правилам ухода, комплектации и устройства, требований безопасности при эксплуатации.
Необходимо помнить и знать:
Покупатель должен внимательно изучить и точно соблюдать указания настоящей инструкции. Производитель снимает с себя любую ответственность при ненадлежащем использовании изделия.
Необходимо сохранить данную инструкцию на все время эксплуатации изделия.
Политика нашей компании заключается в постоянном улучшении качества путем усовершенствования конструкции выпускаемых изделий, в связи с этим, предприятие оставляет за собой право внесения изменений в конструкцию без согласования и уведомления заказчика.
2. НАЗНАЧЕНИЕ ИЗДЕЛИЯ
Дверка топочная герметичная, предназначена для улучшения качества процесса горения на уровне микрочастиц, что повышает КПД варочно-отопительной печи, камина или бытового котла отопления. Данная конструкция продолжает серию дверок с открыванием как в лево, так и в право. Защелка (поз.3) дверки установлена по центру на съёмном винте (поз.4), поэтому достаточно открутить его, перевернуть защелку на 1800, и Вы получите нужное открывание крышки дверки.
Дверка «Сельга» оснащена ДВУМЯ СКРЫТЫМИ ШИБЕРАМИ, которые плавно перемещаются по направляющим винтам и позволяют достаточно точно регулировать зазор для поддува в процессе горения топлива.
3. ПРАВИЛА УХОДА ЗА ЧУГУННЫМ ИЗДЕЛИЕМ
Специального ухода за дверкой не требуется.
4. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Габаритные размеры:
Длина 300 мм Высота 390 мм Глубина 92 мм
Размеры под закладку:
Длина 250 мм Высота 350 мм
Масса изделия в сборе 9,52 кг
КОМПЛЕКТАЦИЯ И УСТРОЙСТВО
1. Рамка дверки топочной герметичной – 1шт.
2. Крышка дверки топочной герметичной – 1шт.
3. Защелка – 1шт.
4. Винт М8-6gх25.58 – 1шт.
5. Шибер – 2шт.
6. Гайка – 4шт.
7. Винт М6х120 – 4шт.
8. Инструкция по эксплуатации – 1шт.
Рисунок 1.
УСТАНОВКА И ЭКСПЛУАТАЦИЯ ИЗДЕЛИЯУстановка.
Конструкция данной дверки предусматривает быструю установку: при помощи Т-образных прижимов (гайка поз.6), имеющих внутреннюю резьбу, и четырех винтов (поз.8) дверка топочная герметичная устанавливается в проем кирпичной кладки (рисунок 2).Дверку можно устанавливать как во время кладки печи (камина), так и по ее завершения, в готовое уже изделие.
Эксплуатация. После загрузки топочно-варочной печи, камина или котла отопления твердым топливом оно разжигается, крышка дверки плотно закрывается. Открывается шибер поддувальной дверки для подачи первичного воздуха в топливник. После получения устойчивого горения топлива шибер поддувальной дверки закрывается полностью и
Рисунок 2. открывается верхний шибер топочной дверки (схема
движения шибера рисунок 3) для подачи вторичного воздуха, что позволяет воздушному потоку попасть непосредственно в зону пламени и активизировать процесс догорания остатков топлива которое выделяется в виде сажи. Такое переменное воздействие шиберов позволяет дожигать остатки топлива, которое ранее выбрасывалась в атмосферу, наблюдается эффект экономии топлива, повышается КПД, и меньше обычного забиваются колодцы дымоходов отопительных конструкций отходами от процесса горения.
Рисунок 3.
