Модель OSI. Понятие «открытая система» (стр. 3 )

·  вертикальные подсистемы (внутри здания);

·  подсистему кампуса (в пределах одной территории с несколькими зданиями).

Сетевой адаптер (Network Interface Card, NIC) вместе со своим драйвером реализует второй, канальный уровень модели открытых систем в конечном узле сети — компьютере. Более точно, в сетевой операционной системе пара адаптер и драйвер выполняет только функции физического и МАС-уровней, в то время как LLC-уровень обычно реализуется модулем операционной системы, единым для всех драйверов и сетевых адаптеров.

Концентраторы образуют из отдельных физических отрезков кабеля общую среду передачи данных - логический сегмент Они функционируют на физическом уровне модели OSI. Логический сегмент также называют доменом коллизий, поскольку при попытке одновременной передачи данных любых двух компьютеров этого сегмента, хотя бы и принадлежащих разным физическим сегментам, возникает блокировка передающей среды. Какую бы сложную структуру не образовывали концентраторы, например, путем иерархического соединения

Концентраторы вместе с сетевыми адаптерами, а также кабельной системой представляют тот минимум оборудования, с помощью которого можно создать локальную сеть Мост (bridge) - это устройство, также используется для соединения сегментов кабеля ЛВС, но в отличии от концентраторов мосты функционируют на Канальном уровне модели OSI и осуществляют отбор передаваемых через них пакетов. Повторители и концентраторы же разработаны для передачи всего получаемого ими трафика во все присоединенные сегменты кабеля.
Мост имеет два или более портов, подключенных к различным сегментам кабеля, и работает в беспорядочном режиме (promiiscuous mode), принимая все пакеты, передаваемые по присоединенным сегментам. Для каждого полученного мостом пакета устройство считывает адрес получателя из заголовка протокола Канального уровня, и, если пакет предназначен для системы, расположенной в другом сегменте, передает пакет в этот сегмент. Если пакет послан системе в локальном сегменте, мост отбрасывает его, поскольку данные уже достигли своего места назначения. По мере развития мостов, они стали многопортовыми и получили название коммутаторов (switch-ей). Некоторое время оба понятия существовали одновременно, а поздее вместо термина "мост" стали применять "коммутатор". Обычно, проектируя сеть, с помощью коммутаторов соединяют несколько доменов коллизий локальной сети между собой. В реальной жизни в качестве доменов коллизий выступают, как правило, этажи здания, в котором создается сеть. Их обычно более 2-х, а в результате обеспечивается гораздо более эффективное управление трафиком чем у прародителя комутатора - моста. По меньшей мере, он может поддерживать резервные связи между узлами сети.

27.Мосты и коммутаторы

Мост (bridge) - это устройство, также используется для соединения сегментов кабеля ЛВС, но в отличии от концентраторов мосты функционируют на Канальном уровне модели OSI и осуществляют отбор передаваемых через них пакетов.
Мост имеет два или более портов, подключенных к различным сегментам кабеля, и работает в беспорядочном режиме (promiiscuous mode), принимая все пакеты, передаваемые по присоединенным сегментам. Существует 2 алгоритма работы моста : прозрачный мост, и м мосты с маршрутизацией от источника

Алгоритм работы прозрачного моста

Прозрачные мосты незаметны для сетевых адаптеров конечных узлов, так как они самостоятельно строят специальную адресную таблицу, на основании которой можно решить, нужно передавать пришедший кадр в какой-либо другой сегмент или нет. Алгоритм прозрачного моста не зависит от технологии локальной сети, в которой устанавливается мост, поэтому прозрачные мосты Ethernet работают точно так же, как прозрачные мосты FDDI.

Прозрачный мост строит свою адресную таблицу на основании пассивного наблюдения за трафиком, циркулирующим в подключенных к его портам сегментах. При этом мост учитывает адреса источников кадров данных, поступающих на порты моста. По адресу источника кадра мост делает вывод о принадлежности этого узла тому или иному сегменту сети. Рассмотрим процесс автоматического создания адресной таблицы моста и ее использования на примере простой сети, представленной на рис. 4.18.

Мост соединяет два логических сегмента. Сегмент 1 составляют компьютеры, подключенные с помощью одного отрезка коаксиального кабеля к порту 1 моста, а сегмент 2 — компьютеры, подключенные с помощью другого отрезка коаксиального кабеля к порту 2 моста. Каждый порт моста работает как конечный узел своего сегмента за одним исключением — порт моста не имеет собственного МАС-адреса. Порт моста работает в так называемом неразборчивом (promisquous) режиме захвата пакетов, когда все поступающие на порт пакеты запоминаются в буферной памяти. С помощью такого режима мост следит за всем трафиком, передаваемым в присоединенных к нему сегментах, и использует проходящие через него пакеты для изучения состава сети. Так как в буфер записываются все пакеты, то адрес порта мосту не нужен.

В исходном состоянии мост ничего не знает о том, компьютеры с какими МАС-адресами подключены к каждому из его портов. Поэтому в этом случае мост просто передает любой захваченный и буферизованный кадр на все свои порты за исключением того, от которого этот кадр получен. Одновременно с передачей кадра на все порты мост изучает адрес источника кадра и делает новую запись о его принадлежности в своей адресной таблице, которую также называют таблицей фильтрации или маршрутизации. Например, получив на свой порт 1 кадр от компьютера 1, мост делает первую запись в своей адресной таблице: МАС-адрес 1 — порт 1. Если все четыре компьютера данной сети проявляют активность и посылают друг другу кадры, то скоро мост построит полную адресную таблицу сети, состоящую из 4 записей — по одной записи на узел. После того как мост прошел этап обучения, он может работать более рационально. При получении кадра, направленного, например, от компьютера 1 компьютеру 3, он просматривает адресную таблицу на предмет совпадения ее адресов с адресом назначения 3. Поскольку такая запись есть, то мост выполняет второй этап анализа таблицы — проверяет, находятся ли компьютеры с адресами источника (в нашем случае — это адрес 1) и адресом назначения (адрес 3) в одном сегменте. Так как в нашем примере они находятся в разных сегментах, то мост выполняет операцию продвижения (forwarding) кадра — передает кадр на другой порт, предварительно получив доступ к другому сегменту. Мосты с маршрутизацией от источника применяются для соединения колец Token Ring и FDDI, хотя для этих же целей могут использоваться и прозрачные мосты. Маршрутизация от источника (Source Routing, SR) основана на том, что станция-отправитель помещает в посылаемый в другое кольцо кадр всю адресную информацию о промежуточных мостах и кольцах, которые должен пройти кадр перед тем, как попасть в кольцо, к которому подключена станция-получатель. Хотя в название этого способа входит термин «маршрутизация», настоящей маршрутизации в строгом понимании этого термина здесь нет, так как мосты и станции по-прежнему используют для передачи кадров данных только информацию МАС-уровня, а заголовки сетевого уровня для мостов данного типа по-прежнему остаются неразличимой частью поля данных кадра.

Мосты с маршрутизацией от источника

Рассмотрим принципы работы мостов Source Routing (в дальнейшем, SR-мосты) на примере сети, изображенной ниже. Сеть состоит из трех колец, соединенных тремя мостами. Для задания маршрута кольца и мосты имеют идентификаторы. SR-мосты не строят адресную таблицу, а при продвижении кадров пользуются информацией, имеющейся в соответствующих полях кадра данных.

При получении каждого пакета SR-мосту нужно только просмотреть поле маршрутной информации (поле Routing Information Field, RIF, в кадре Token Ring или FDDI) на предмет наличия в нем своего идентификатора. И если он там присутствует и сопровождается идентификатором кольца, которое подключено к данному мосту, то в этом случае мост копирует поступивший кадр в указанное кольцо. В противном случае кадр в другое кольцо не копируется. В любом случае исходная копия кадра возвращается по исходному кольцу станции-отправителю, и если он был передан в другое кольцо, то бит А (адрес распознан) и бит С (кадр скопирован) поля статуса кадра устанавливаются в 1, чтобы сообщить станции-отправителю, что кадр был получен станцией назначения (в данном случае передан мостом в другое кольцо).Так как маршрутная информация в кадре нужна не всегда, а только для передачи кадра между станциями, подключенными к разным кольцам, то наличие в кадре поля RIF обозначается установкой в 1 бит индивидуального/группового адреса (I/G) (при этом данный бит используется не по назначению, так как адрес источника всегда индивидуальный).Для работы алгоритма маршрутизации от источника используются два дополнительных типа кадра — одномаршрутный широковещательный кадр-исследователь SRBF (single-route broadcast frame) и многомаршрутный широковещательный кадр-исследователь ARBF (all-route broadcast frame).Все SR-мосты должны быть сконфигурированы администратором вручную, чтобы передавать кадры ARBF на все порты, кроме порта-источника кадра, а для кадров SRBF некоторые порты мостов нужно заблокировать, чтобы в сети не было петель.

По мере развития мостов, они стали многопортовыми и получили название коммутаторов (switch-ей). Некоторое время оба понятия существовали одновременно, а поздее вместо термина "мост" стали применять "коммутатор". Обычно, проектируя сеть, с помощью коммутаторов соединяют несколько доменов коллизий локальной сети между собой. В реальной жизни в качестве доменов коллизий выступают, как правило, этажи здания, в котором создается сеть. Их обычно более 2-х, а в результате обеспечивается гораздо более эффективное управление трафиком чем у прародителя комутатора - моста. По меньшей мере, он может поддерживать резервные связи между узлами сети. Благодаря тому, что коммутаторы могут управлять трафиком на основе протокола канального уровня (Уровня 2) модели OSI, он в состоянии контролировать МАС адреса подключенных к нему устройств и даже обеспечивать трансляцию пакетов из стандарта в стандарт (например Ethernet в FDDI и обратно). Особенно удачно результаты этой возможности представлены в коммутаторах Уровня 3, т. е. устройствах, возможности которых приближаются к возможностям маршрутизаторов. Коммутатор позволяет пересылать пакеты между несколькими сегментами сети. Он является обучающимся устройством и действует по аналогичной технологии. В отличие от мостов, ряд коммутаторов не помещает все приходящие пакеты в буфер. Это происходит лишь тогда, когда надо согласовать скорости передачи, или адрес назначения не содержится в адресной таблице, или когда порт, куда должен быть направлен пакет, занят, а коммутирует пакеты "на лету". Коммутатор лишь анализирует адрес назначения в заголовке пакета и, сверившись с адресной таблицей, тут же (время задержки около 30-40 микросекунд) направляет этот пакет в соответствующий порт. Таким образом, когда пакет еще целиком не прошел через входной порт, его заголовок уже передается через выходной. К сожалению, типичные коммутаторы работают по алгоритму "устаревания адресов". Это означает, что, если по истечении определенного промежутка времени, не было обращений по этому адресу, то он удаляется из адресной таблицы. Коммутаторы поддерживают при соединении друг с другом режим полного дуплекса. В таком режиме данные передаются и принимаются одновременно, что невозможно в обычных сетях Еthегnеt. При этом скорость передачи данных повышается в два раза, а при соединении нескольких коммутаторов можно добиться и большей пиковой производительности.

28. Концентраторы и сетевые адаптеры

Концентратор, хаб, или повторитеь главная задача повторителя - повторять принятый сигнал. Кроме того, он еще и усиливает его перед передачей Другой важной функцией повторителя является исправление формы прямоугольного импульса, искаженной при прохождении по кабелю.

Рис 1

Отрезки кабеля, соединяющие два компьютера или какие либо два других сетевых устройства называются физическими сегментам. Таким образом, концентраторы и повторители, которые используются для добавления новых физических сегментов, являются средством физической структуризации сети.

Концентраторы образуют из отдельных физических отрезков кабеля общую среду передачи данных - логический сегмент .Логический сегмент также называют доменом коллизий, поскольку при попытке одновременной передачи данных любых двух компьютеров этого сегмента, хотя бы и принадлежащих разным физическим сегментам, возникает блокировка передающей среды. Какую бы сложную структуру не образовывали концентраторы, например, путем иерархического соединения (рис. 2), все компьютеры, подключенные к ним, образуют единый логический сегмент, в котором любая пара взаимодействующих компьютеров полностью блокирует возможность обмена данными для других компьютеров.

Hub или концентратор - многопортовый повторитель сети с автосегментацией. Все порты концентратора равноправны. Получив сигнал от одной из подключенных к нему станций, концентратор транслирует его на все свои активные порты. При этом, если на каком-либо из портов обнаружена неисправность, то этот порт автоматически отключается (сегментируется), а после ее устранения снова делается активным. Обработка коллизий и текущий контроль за состоянием каналов связи обычно осуществляется самим концентратором. Концентраторы можно использовать как автономные устройства или соединять друг с другом, увеличивая тем самым размер сети и создавая более сложные топологии. Кроме того, возможно их соединение магистральным кабелем в шинную топологию. Автосегментация необходима для повышения надежности Назначение концентраторов - объединение отдельных рабочих мест в рабочую группу в составе локальной сети. OSI. Концентраторы работают на физическом уровне (Уровень 1 базовой эталонной модели OSI). Поэтому они не чувствительны к протоколам верхних уровней.
Все концентраторы обладают следующими характерными эксплуатационными признаками:
оснащены светодиодными индикаторами, указывающими состояние портов (Port Status), наличие коллизий(Collisions), активность канала передачи (Activity),
наличие неисправности (Fault) и наличие питания (Power), что обеспечивает быстрый контроль состояния всего концентратора и диагностику неисправностей; при включении электропитания выполняют процедуру самотестирования, а в процессе работы - функцию самодиагностики; имеют стандартный размер по ширине - 19''; обеспечивают автосегментацию портов для изоляции неисправных портов и улучшения сохранности сети (network integrity);
обнаруживают ошибку полярности при использовании кабеля на витой паре и автоматически переключают полярность для устранения ошибки монтажа;
поддерживают конфигурации с применением нескольких концентраторов, соединенных друг с другом либо посредством специальных кабелей и stack-портов, либо тонкой коаксиальной магистрали, включенной между портами BNC, либо посредством оптоволоконного или толстого коаксиального кабеля подключенного через соответствующие трансиверы к порту AUI, либо посредством UTP кабелей, подключенных между портами концентраторов;
поддерживают речевую связь и передачу данных через один и тот же кабельный жгут;
прозрачны для программных средств сетевой операционной системы;
могут быть смонтированы и введены в действие в течении нескольких минут.

Redundant link. Концентраторы среднего класса и SNMP-управляемые концентраторы поддерживают одну избыточную связь (redundant link) на каждый концентратор для создания резервных связь (back up link) между любыми двумя концентраторами. Это обеспечивает отказоустойчивость сети на аппаратном уровне. Резервная связь представляет собой отдельный кабель, смонтированный между двумя концентраторами. Резервный канал связи автоматически деблокируется при отказе основного канала связи двух концентраторов. Связной бит у концентраторов представляет собой периодический импульс длительностью 100 нс, посылаемый через каждые 16 мс. Он не влияет на трафик сети. Связной бит посылается в тот период, когда сеть не передает данные.
Сетевой адаптер (Network Interface Card, NIC) вместе со своим драйвером реализует второй, канальный уровень модели открытых систем в конечном узле сети — компьютере. Более точно, в сетевой операционной системе пара адаптер и драйвер выполняет только функции физического и МАС-уровней, в то время как LLC-уровень обычно реализуется модулем операционной системы, единым для всех драйверов и сетевых адаптеров. Собственно так оно и должно быть в соответствии с моделью стека протоколов IEEE 802. Например, в ОС Windows NT уровень LLC реализуется в модуле NDIS, общем для всех драйверов сетевых адаптеров, независимо от того, какую технологию поддерживает драйвер.

Сетевой адаптер совместно с драйвером выполняют две операции: передачу и прием кадра.

Передача кадра из компьютера в кабель состоит из перечисленных ниже этапов (некоторые могут отсутствовать, в зависимости от принятых методов кодирования).

·  Прием кадра данных LLC через межуровневый интерфейс вместе с адресной информацией МАС-уровня.

·  Оформление кадра данных МАС-уровня, в который инкапсулируется кадр LLC (с отброшенными флагами ). Заполнение адресов назначения и источника, вычисление контрольной суммы.

·  Формирование символов кодов при использовании избыточных кодов типа 4В/5В. Скрэмблирование кодов для получения более равномерного спектра сигналов. Этот этап используется не во всех протоколах — например, технология Ethernet 10 Мбит/с обходится без него.

·  Выдача сигналов в кабель в соответствии с принятым линейным кодом — манчестерским, NRZI, MLT-3 и т. п. Прием кадра из кабеля в компьютер включает следующие действия.

·  Прием из кабеля сигналов, кодирующих битовый поток.

·  Выделение сигналов на фоне шума. Эту операцию могут выполнять различные специализированные микросхемы или сигнальные процессоры DSP.

·  Если данные перед отправкой в кабель подвергались скрэмблированию, то они пропускаются через дескрэмблер, после чего в адаптере восстанавливаются символы кода, посланные передатчиком.

·  Проверка контрольной суммы кадра. Если она неверна, то кадр отбрасывается, а через межуровневый интерфейс наверх, протоколу LLC передается соответствующий код ошибки. Если контрольная сумма верна, то из MAC-кадра извлекается кадр LLC и передается через межуровневый интерфейс наверх, протоколу LLC. Кадр LLC помещается в буфер оперативной памяти.

В адаптерах для клиентских компьютеров значительная часть работы перекладывается на драйвер, тем самым адаптер оказывается проще и дешевле. Недостатком такого подхода является высокая степень загрузки центрального процессора компьютера рутинными работами по передаче кадров из оперативной памяти компьютера в сеть. Центральный процессор вынужден заниматься этой работой вместо выполнения прикладных задач пользователя.

Поэтому адаптеры, предназначенные для серверов, обычно снабжаются собственными процессорами, которые самостоятельно выполняют большую часть работы по передаче кадров из оперативной памяти в сеть и в обратном направлении. Примером такого адаптера может служить сетевой адаптер SMS Ether Power со встроенным процессором Intel i960.

В зависимости от того, какой протокол реализует адаптер, адаптеры делятся на Ethernet-адаптеры, Token Ring-адаптеры, FDDI-адаптеры и т. д. Так как протокол Fast Ethernet позволяет за счет процедуры автопереговоров автоматически выбрать скорость работы сетевого адаптера в зависимости от возможностей концентратора, то многие адаптеры Ethernet сегодня поддерживают две скорости работы и имеют в своем названии приставку 10/100. Это свойство некоторые производители называют авточувствителъностъю.

Если сетевой адаптер, аппаратура компьютера и операционная система поддерживают стандарт Plug-and-Play, то конфигурирование адаптера и его драйвера осуществляется автоматически. В противном случае нужно сначала сконфигурировать сетевой адаптер, а затем повторить параметры его конфигурации для драйвера. В общем случае, детали процедуры конфигурирования сетевого адаптера и его драйвера во многом зависят от производителя адаптера, а также от возможностей шины, для которой разработан адаптер.

Классификация сетевых адаптеров

Адаптеры первого поколения были выполнены на дискретных логических микросхемах, в результате чего обладали низкой надежностью. Они имели буферную память только на один кадр, что приводило к низкой производительности адаптера, так как все кадры передавались из компьютера в сеть или из сети в компьютер последовательно..

В сетевых адаптерах второго поколения для повышения производительности стали применять метод многокадровой буферизации. При этом следующий кадр

загружается из памяти компьютера в буфер адаптера одновременно с передачей предыдущего кадра в сеть. В режиме приема, после того как адаптер полностью принял один кадр, он может начать передавать этот кадр из буфера в память компьютера одновременно с приемом другого кадра из сети.

В сетевых адаптерах второго поколения широко используются микросхемы с высокой степенью интеграции, что повышает надежность адаптеров

В сетевых адаптерах третьего поколения (к ним фирма 3Com относит свои адаптеры семейства EtherLink III) осуществляется конвейерная схема обработки кадров. Она заключается в том, что процессы приема кадра из оперативной памяти компьютера и передачи его в сеть совмещаются во времени. Адаптеры третьего поколения базируются на специализированных интегральных схемах (ASIC), что повышает производительность и надежность адаптера при одновременном снижении его стоимости

Выпускаемые сегодня сетевые адаптеры можно отнести к четвертому поколению. В эти адаптеры обязательно входит ASIC, выполняющая функции МАС-уровня, а также большое количество высокоуровневых функций. В набор таких функций может входить поддержка агента удаленного мониторинга RMON, схема приоритезации кадров, функции дистанционного управления компьютером и т. п.

29. Маршрутизация. Маршрутизаторы.

Важнейшей задачей сетевого уровня является маршрутизация — передача пакетов между двумя конечными узлами в составной сети.

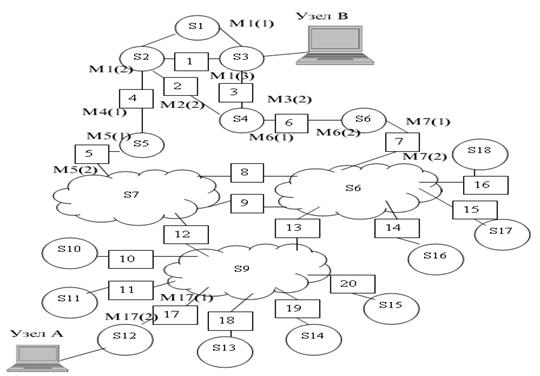

Рассмотрим принципы маршрутизации на примере составной сети, изображенной на рис. 5.2. В этой сети 20 маршрутизаторов объединяют 18 сетей в общую сеть; S1, S2, ... , S20 — это номера сетей. Маршрутизаторы имеют по нескольку портов (по крайней мере, по два), к которым присоединяются сети. Каждый порт маршрутизатора можно рассматривать как отдельный узел сети: он имеет собственный сетевой адрес и собственный локальный адрес в той подсети, которая к нему подключена. Например, маршрутизатор под номером 1 имеет три порта, к которым подключены сети S1, S2, S3. На рисунке сетевые адреса этих портов обозначены как М1(1), М1(2) и М1(3). Порт М1(1) имеет локальный адрес в сети с номером S1, порт М1(2) — в сети S2, а порт М1(3) — в сети S3. В сложных составных сетях почти всегда существует несколько альтернативных маршрутов для передачи пакетов между двумя конечными узлами. Маршрут — это последовательность маршрутизаторов, которые должен пройти пакет от отправителя до пункта назначения. Так, пакет, отправленный из узла А в узел В, может пройти через маршрутизаторы 17, 12, 5, 4 и 1 или маршрутизаторы 17, 13, 7, 6 и 3. Нетрудно найти еще несколько маршрутов между узлами А и В.

  Принципы маршрутизации в составной сети

Задачу выбора маршрута из нескольких возможных решают маршрутизаторы, а также конечные узлы. Маршрут выбирается на основании имеющейся у этих устройств информации о текущей конфигурации сети, а также на основании указанного критерия выбора маршрута. Обычно в качестве критерия выступает задержка прохождения маршрута отдельным пакетом или средняя пропускная способность маршрута для последовательности пакетов. Часто также используется весьма простой критерий, учитывающий только количество пройденных в маршруте промежуточных маршрутизаторов (хопов).

Чтобы по адресу сети назначения можно было бы выбрать рациональный маршрут дальнейшего следования пакета, каждый конечный узел и маршрутизатор таблицу маршрутизации.

Таблица маршрутизации маршрутизатора 4

Номер сети назначения	Сетевой адрес следующего маршрутизатора	Сетевой адрес выходного порта	Расстояние до сети назначения
S1	М1(2)	М4(1)	1
S2	—	М4(1)	0 (подсоединена)
S3	М1(2)	М4(1)	1
S4	М2(1)	М4(1)	1
S5	—	М4(2)	0 (подсоединена)
S6	М2(1)	М4(1)	2
Default	М5(1)	М4(2)	—

Когда на маршрутизатор поступает новый пакет, номер сети назначения, извлеченный из поступившего кадра, последовательно сравнивается с номерами сетей из каждой строки таблицы. Строка с совпавшим номером сети указывает, на какой ближайший маршрутизатор следует направить пакет. Например, если на какой-либо порт маршрутизатора 4 поступает пакет, адресованный в сеть S6, то из таблицы маршрутизации следует, что адрес следующего маршрутизатора — М2(1), то есть очередным этапом движения данного пакета будет движение к порту 1 маршрутизатора 2.

Перед тем как передать пакет следующему маршрутизатору, текущий маршрутизатор должен определить, на какой из нескольких собственных портов он должен поместить данный пакет. Для этого служит третий столбец таблицы маршрутизации.

Некоторые реализации сетевых протоколов допускают наличие в таблице маршрутизации сразу нескольких строк, соответствующих одному и тому же адресу сети назначения. В этом случае при выборе маршрута принимается во внимание столбец «Расстояние до сети назначения». При этом под расстоянием понимается любая метрика, используемая в соответствии с заданным в сетевом пакете критерием (часто называемым классом сервиса).

Задачу маршрутизации решают не только промежуточные узлы-маршрутизаторы, но и конечные узлы — компьютеры. Средства сетевого уровня, установленные на конечном узле, при обработке пакета должны, прежде всего, определить, направляется ли он в другую сеть или адресован какому-нибудь узлу данной сети. Если номер сети назначения совпадает с номером данной сети, то для данного пакета не требуется решать задачу маршрутизации. Если же номера сетей отправления и назначения не совпадают, то маршрутизация нужна. Таблицы маршрутизации конечных узлов полностью аналогичны таблицам маршрутизации, хранящимся на маршрутизаторах.

Основная функция маршрутизатора — чтение заголовков пакетов сетевых протоколов, принимаемых и буферизуемых по каждому порту (например, IPX, IP, AppleTalk или DECnet), и принятие решения о дальнейшем маршруте следования пакета по его сетевому адресу, включающему, как правило, номер сети и номер узла.

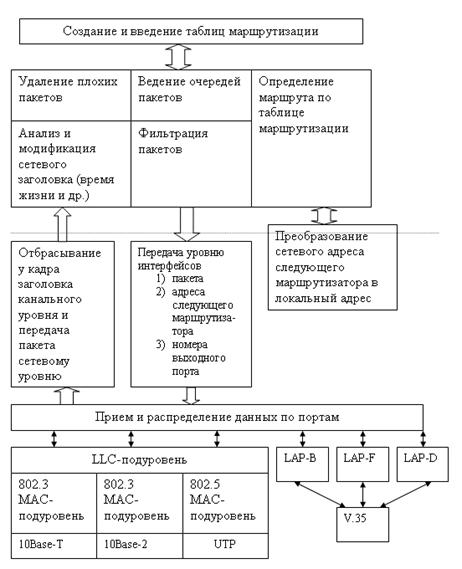

Функции маршрутизатора могут быть разбиты на 3 группы в соответствии с уровнями модели OSI (рис. 5.3).

30. Принципы построения составных сетей на основе протоколов сетевого уровня.

В стандартной модели взаимодействия открытых систем в функции сетевого уровня входит решение следующих задач:

·  передача пакетов между конечными узлами в составных сетях;

·  выбор маршрута передачи пакетов, наилучшего по некоторому критерию;

·  согласование разных протоколов канального уровня, использующихся в отдельных подсетях одной составной сети.

Протоколы сетевого уровня реализуются, как правило, в виде программных модулей и выполняются на конечных узлах-компьютерах, называемых хостами, а также на промежуточных узлах-маршрутизаторах, называемых шлюзами. Функции маршрутизаторов могут выполнять как специализированные устройства, так и универсальные компьютеры с соответствующим программным обеспечением.

Основная идея введения сетевого уровня состоит в следующем. Сеть в общем случае рассматривается как совокупность нескольких сетей и называется составной сетью или интерсетью (internetwork или internet). Сети, входящие в составную сеть, называются подсетями (subnet), составляющими сетями или просто сетями (рис. 5.1).

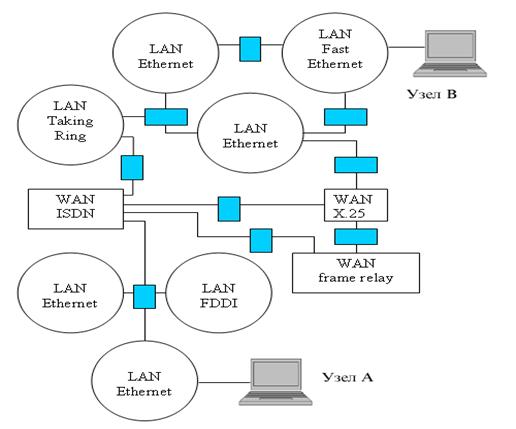

Рис 5.1. Архитектура составной сети

Подсети соединяются между собой маршрутизаторами. Компонентами составной сети могут являться как локальные, так и глобальные сети. Внутренняя структура каждой сети на рисунке не показана, так как она не имеет значения при рассмотрении сетевого протокола. Все узлы в пределах одной подсети взаимодействуют, используя единую для них технологию. Так, в составную сеть, показанную на рисунке, входит несколько сетей разных технологий: локальные сети Ethernet, Fast Ethernet, Token Ring, FDDI и глобальные сети frame relay, X.25, ISDN. Каждая из этих технологий достаточна для того, чтобы организовать взаимодействие всех узлов в своей подсети, но не способна построить информационную связь между произвольно выбранными узлами, принадлежащими разным подсетям, например между узлом А и узлом В на рис. 5.1. Следовательно, для организации взаимодействия между любой произвольной парой узлов этой «большой» составной сети требуются дополнительные средства. Такие средства и предоставляет сетевой уровень.

Сетевой уровень выступает в качестве координатора, организующего работу всех подсетей, лежащих на пути продвижения пакета по составной сети. Для перемещения данных в пределах подсетей сетевой уровень обращается к используемым в этих подсетях технологиям.

Хотя многие технологии локальных сетей (Ethernet, Token Ring, FDDI, Fast Ethernet и др.) используют одну и ту же систему адресации узлов на основе МАС-адресов, существует немало технологий (X.25, ATM, frame relay), в которых применяются другие схемы адресации. Адреса, присвоенные узлам в соответствии с технологиями подсетей, называют локальными. Чтобы сетевой уровень мог выполнить свою задачу, ему необходима собственная система адресации, не зависящая от способов адресации узлов в отдельных подсетях, которая позволила бы на сетевом уровне универсальным и однозначным способами идентифицировать любой узел составной сети.

Естественным способом формирования сетевого адреса является уникальная нумерация всех подсетей составной сети и нумерация всех узлов в пределах каждой подсети. Таким образом, сетевой адрес представляет собой пару: номер сети (подсети) и номер узла.

В качестве номера узла может выступать либо локальный адрес этого узла (такая схема принята в стеке IPX/SPX), либо некоторое число, никак не связанное с локальной технологией, которое однозначно идентифицирует узел в пределах данной подсети. В первом случае сетевой адрес становится зависимым от локальных технологий, что ограничивает его применение. Например, сетевые адреса IPX/SPX рассчитаны на работу в составных сетях, объединяющих сети, в которых используются только МАС-адреса или адреса аналогичного формата. Второй подход более универсален, он характерен для стека TCP/IP. И в том и другом случае каждый узел составной сети имеет наряду со своим локальным адресом еще один — универсальный сетевой адрес.

Данные, которые поступают на сетевой уровень и которые необходимо передать через составную сеть, снабжаются заголовком сетевого уровня. Данные вместе с заголовком образуют пакет. Заголовок пакета сетевого уровня имеет унифицированный формат, не зависящий от форматов кадров канального уровня тех сетей, которые могут входить в объединенную сеть, и несет наряду с другой служебной информацией данные о номере сети, которой предназначается этот пакет. Сетевой уровень определяет маршрут и перемещает пакет между подсетями.

При передаче пакета из одной подсети в другую пакет сетевого уровня, инкапсулированный в прибывший канальный кадр первой подсети, освобождается от заголовков этого кадра и окружается заголовками кадра канального уровня следующей подсети. Информацией, на основе которой делается эта замена, являются служебные поля пакета сетевого уровня. В поле адреса назначения нового кадра указывается локальный адрес следующего маршрутизатора.

Основным полем заголовка сетевого уровня является номер сети-адресата. Явная нумерация сетей позволяет протоколам сетевого уровня составлять точную карту межсетевых связей и выбирать рациональные маршруты при любой их топологии, в том числе альтернативные маршруты, если они имеются, что не умеют делать мосты и коммутаторы.

Кроме номера сети заголовок сетевого уровня должен содержать и другую информацию, необходимую для успешного перехода пакета из сети одного типа в сеть другого типа. К такой информации может относиться, например:

·  номер фрагмента пакета, необходимый для успешного проведения операций сборки-разборки фрагментов при соединении сетей с разными максимальными размерами пакетов;

·  время жизни пакета, указывающее, как долго он путешествует по интерсети, это время может использоваться для уничтожения «заблудившихся» пакетов;

·  качество услуги — критерий выбора маршрута при межсетевых передачах — например, узел-отправитель может потребовать передать пакет с максимальной надежностью, возможно, в ущерб времени доставки.

Когда две или более сети организуют совместную транспортную службу, то такой режим взаимодействия обычно называют межсетевым взаимодействием (internetworking).
