Содержание.

Назначение Технические характеристики Выполняемые функции Подключение Конфигурация входов и выходов Работа изделия

1. Назначение

Контроллер предназначен для обеспечения работы механической части турникета типа OZAK 500E. Контроллер осуществляет:

- управление электромагнитами открытия;

- управление индикаторами разрешения и запрета прохода;

- считывание состояния оптодатчиков направления прохода;

- прием сигналов управления от внешнего контроллера и выдачу сигналов на внешний контроллер;

2. Технические характеристики

Напряжение питания, В

12

Ток потребления, мА

Не более 200

Тип выходов

Сухие контакты

Тип управления

Сухие контакты или открытый коллектор

3. Выполняемые функции

контроллер обеспечивает управление электромагнитами открытия прохода, управление индикаторами разрешения и запрета прохода, считывание состояния оптодатчиков направления прохода, прием сигналов управления от внешнего контроллера и выдачу сигналов на внешний контроллер.

4. Подключение

Все подключения к контроллеру осуществляются в соответствии с функциональным назначением входов и выходов.

XT1 – подключение сигналов управления от контроллера СКД

XT1.1 – GND (общий)

XT1.2 – сигнал «разрешить вход»

XT1.4 – GND (общий)

XT1.5 – сигнал « разрешить выход»

Управление осуществляется выходом типа «открытый коллектор» или « сухой контакт». При замыкании управляющего входа на общий провод происходит открытие турникета в соответствующем направлении.

XT2 – подключение сигналов о состоянии турникета на контроллер СКД

НЕ нашли? Не то? Что вы ищете?

XT2.1 – выход датчика «вход состоялся NO» (нормально открытый контакт реле при провороте турникета в направлении «вход» замыкается на общий провод)

XT2.2 – выход датчика «вход состоялся NС» (нормально открытый контакт реле при провороте турникета в направлении «вход» размыкается от общего провода)

XT2.3 – GND (общий)

XT2.1 – выход датчика «выход состоялся NO» (нормально открытый контакт реле при провороте турникета в направлении «выход» замыкается на общий провод)

XT2.2 – выход датчика «выход состоялся NС» (нормально открытый контакт реле при провороте турникета в направлении «выход» размыкается от общего провода)

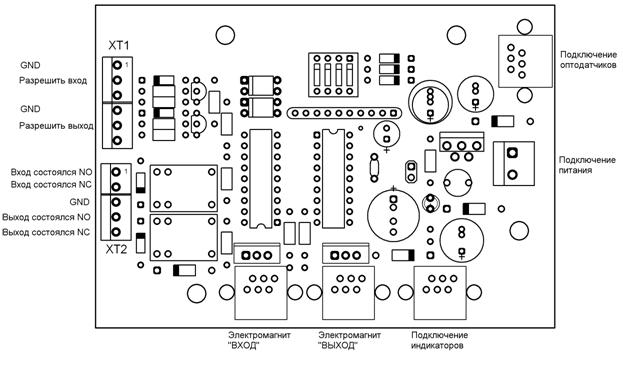

рис.1

Конфигурация входов и выходов

Работа изделия

После подачи питания контроллер устанавливается в режим «проход закрыт». На индикаторах светятся красные светодиоды. При замыкания провода «разрешить вход» или «разрешить выход» на общий на соответствующем индикаторе загораются зеленые светодиоды и турникет открывается для прохода в соответствующем направлении. При провороте преграждающей штанги на угол соответствующий одному проходу на выходах «вход состоялся» или «выход состоялся» появляется сигнал на время 0.5 сек.

Работа контроллера возможна в двух режимах (определяется SA1.4 на плате контроллера). Если SA1.4 выключен, контроллер работает в постоянном режиме. Проход открывается на время действия управляющего сигнала на входах «разрешить вход» или «разрешить выход». Если SA1.4 включен, контроллер работает в импульсном режиме. После поступления управляющего сигнала турникет открывается на время определяемое положением перемычек SA1.1 – SA1.3.

SA1.1 – 6 сек.

SA1.2 – 9 сек.

SA1.3 – 12 сек.

Переключатели имеют приоритет по возрастанию. Т. е. если включены переключатели 1 и 3, то обрабатывается переключатель 3 и время на проход составит 12 сек. При выключенных переключателях 1 - 3 время на проход составляет примерно 65 сек.
