РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Стерео микшер

Распаковка и установка.

Установка и обслуживание в работе стереофонического микшера МХ-1424/1824(ЕХ) не вызовет у Вас затруднений. Для ознакомления со всеми функциональными возможностями, правильной установки и подключения блока внимательно прочитайте это руководство.

Аккуратно распакуйте блок контроля трансляционных линий, не выбрасывайте коробку и другие упаковочные материалы. Они могут понадобиться, если Вам потребуется перевозить таймер или обращаться в службу сервиса.

Не устанавливайте блок возле радиаторов, нагревательных и отопительных приборов, в местах с повышенной влажностью и повышенным содержанием пыли. Подключение всех компонентов необходимо производить согласно схемам и рисункам. Соблюдение этих требований гарантирует надежную и долговременную работу изделия.

ЗАПРЕЩАЕТСЯ включать устройство со снятой верхней крышкой.

Описание.

Модель микшера	Количество моно входов	Количество стерео входов	Количество дополнительных групп микширования	Цифровой блок эффектов
МХ-1424	6	4	2	НЕТ
МХ-1424ЕХ	6	4	2	ДА
МХ-1824	10	4	2	НЕТ
МХ-18324ЕХ	10	4	2	ДА

Общие характеристики.

- трех полосный эквалайзер на каждом моно входе;

- двух полосный эквалайзер на каждом стерео входе;

- функция «Соло» по каждому входу;

- семи полосный эквалайзер на главном выходе;

- фантомное питание 48 В;

- крепежные элементы для установки в стойку 19’.

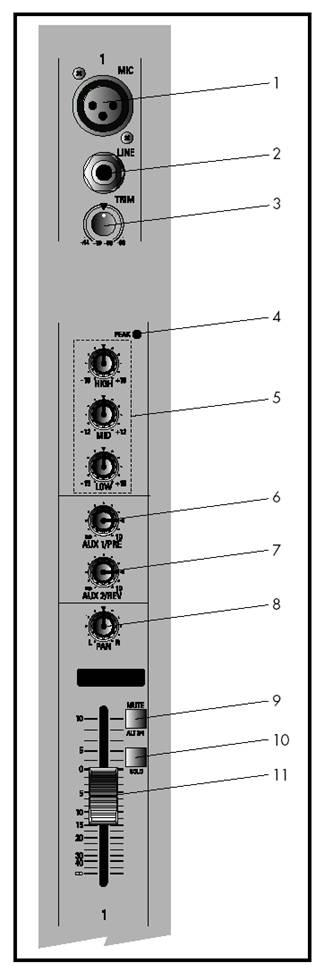

Моно вход.

1. Балансный микрофонный вход.

2. Линейный вход.

3. Регулятор чувствительности.

При помощи данного регулятора можно

добиться необходимого соотношения

Сигнал/Шум.

4. Индикатор перегрузки по входу.

Индикатор отображает ситуацию, когда уровень сигнала достигает уровня +3 дБ.

5. Трех полосный эквалайзер.

Эквалайзер позволяет корректировать амплитудно-частотную характеристику входного сигнала в области высоких, средних и низких частот.

Регулировка	Диапазон регулировки	Центральная частота
ВЧ	±15	12 кГц
СЧ	±15	2,5 кГц
НЧ	±12	80 Гц

6. Регулятор уровня сигнала посылаемого на выходы дополнительной обработки входного сигнала AUX 1.

С помощью данных регуляторов можно часть сигнала послать на выход AUX 1, для дальнейшей обработки сигнала при помощи внешних устройств.

7. Регулятор уровня сигнала посылаемого на выходы дополнительной обработки входного сигнала AUX 2.

С помощью данных регуляторов можно часть сигнала послать на выход AUX 2, для дальнейшей обработки сигнала при помощи внешних устройств.

8. Регулятор панорамы сигнала.

Регулятор позволяет регулировать соотношение сигналов микшируемых в левом и правом каналах.

9. Клавиша выбора канала микширования.

При нажатии клавиши, сигнал с данного входа будет микшироваться в дополнительном канале ALT 3/4, а в основном нет.

10. Клавиша выбора режима «Соло».

Клавиша позволяет выделить сигнал данного входа и отключить остальные сигналы.

11. Регулятор уровня микшируемого сигнала.

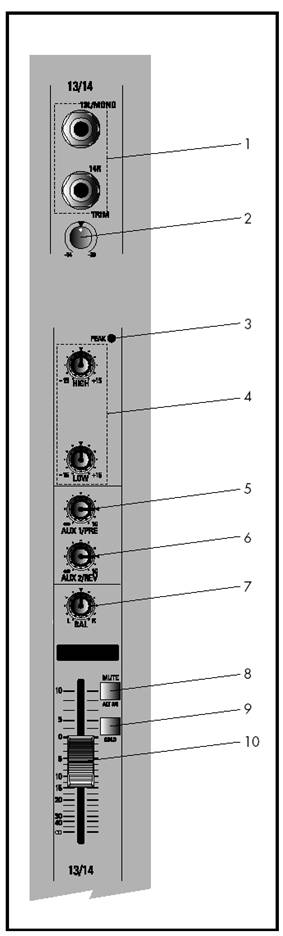

Стерео вход.

1. Стереофонический вход.

2. Регулятор чувствительности входного сигнала.

3. Индикатор перегрузки по входу.

Индикатор отображает ситуацию, когда

уровень сигнала достигает уровня +3 дБ.

4. Двух полосный эквалайзер.

Эквалайзер позволяет корректировать амплитудно-частотную характеристику входного сигнала в области высоких, верхней границе средних , нижней границе средних и низких частот.

5. Регулятор уровня сигнала посылаемого на выходы дополнительной обработки входного сигнала AUX 1.

С помощью данных регуляторов можно часть сигнала послать на выход AUX 1, для дальнейшей обработки сигнала при помощи внешних устройств.

6. Регулятор уровня сигнала посылаемого на выходы дополнительной обработки входного сигнала AUX 2.

С помощью данных регуляторов можно часть сигнала послать на выход AUX 2, для дальнейшей обработки сигнала при помощи внешних устройств.

7. Регулятор панорамы сигнала.

Регулятор позволяет регулировать соотношение сигналов микшируемых в левом и правом каналах.

8. Клавиша выбора канала микширования.

При нажатии клавиши, сигнал с данного входа будет микшироваться в допол - нительном канале ALT 3/4, а в основном нет.

9. Клавиша выбора режима «Соло».

Клавиша позволяет выделить сигнал данного входа и отключить остальные сигналы.

10. Регулятор уровня микшируемого сигнала.

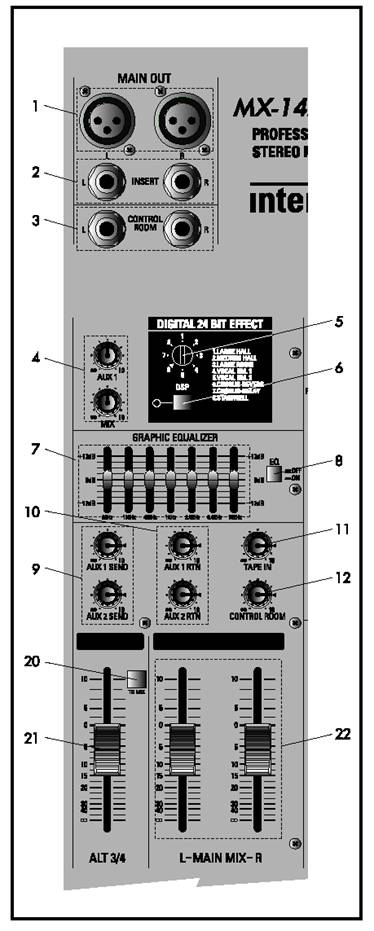

Секция микширования.

1. Главный выход.

2. Разъёмы подключения внешнего устройства обработки выходного сигнала.

3. Разъём подключения контро - льного усилителя с акустическими системами.

4. Регулятор уровня сигнала во - звращаемого с внешнего устройства обработки.

5. Выбор режима работы встроен - ного блока эффектов.

6. Клавиша включения встроенного блока эффектов.

7. Стереофонический графический 7 полосный эквалайзер.

8. Клавиша включения графи - ческого эквалайзера.

9. Регулятор уровня сигнала посылаемого на внешнее устройство обработки.

10. Регулятор уровня сигнала принимаемого с внешнего устройства обработки.

11. Регулятор уровня сигнала подаваемого на вход «TAPE IN».

12.Регулятор уровня сигнала подаваемого на выход «CONTROL ROOM».

13. Разъём для подключения наушников.

14. Индикатор включения сетевого питания.

15. Индикатор включения фантомного питания.

16. Индикатор уровня выходного сигнала.

17. Индикатор режима «Соло».

18. Селектор выбора источника сигнала, подаваемого на выход «HEADPHONE».

19. Регулятор уровня сигнала на выходе «HEADPHONE».

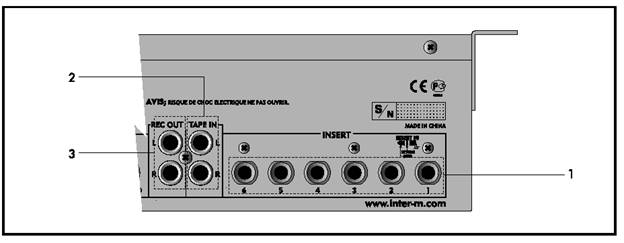

Задняя панель.

1. Разъёмы для подключения внешних блоков обработки сигналов.

Распайка кабеля для устройства внешних эффектов,

2. Вход «TAPE IN»

3. Выход для записи.

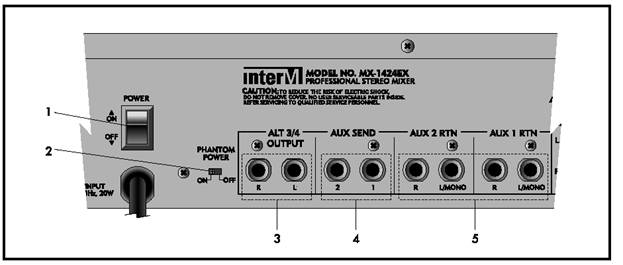

1. Клавиша включения питания.

2. Клавиша включения фантомного питания.

3. Выходы дополнительных групп микширования.

4. Разъёмы для подачи сигнала на внешние блоки обработки сигналов.

5. Разъёмы для возврата сигнала с внешних блоков обработки сигналов.

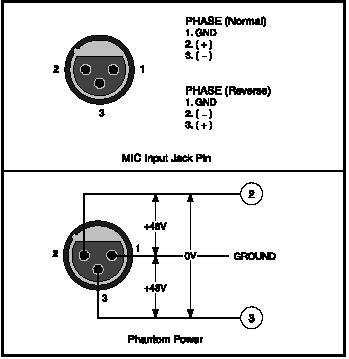

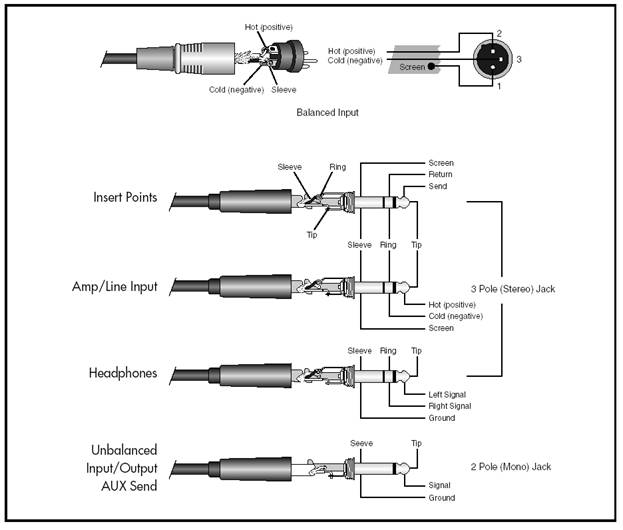

Распайка разъёмов.

Пример применения устройства.

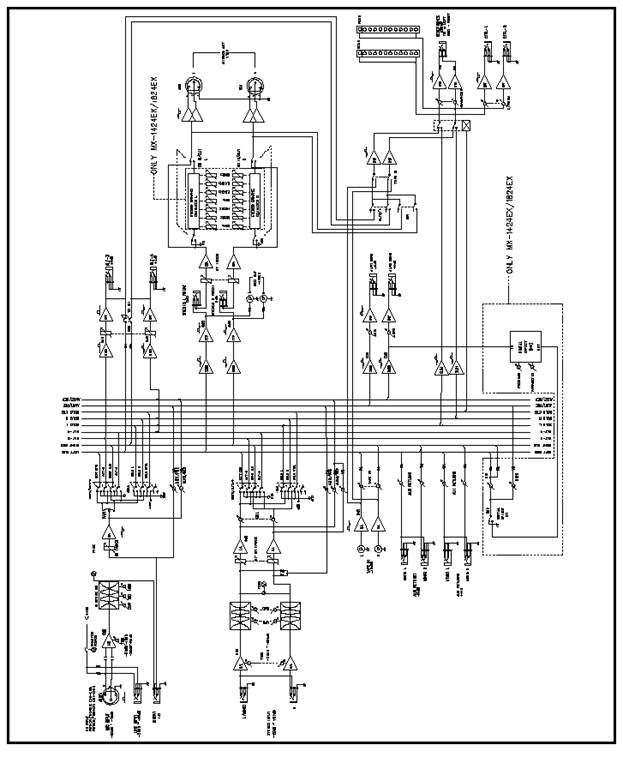

Блок схема устройства.

Основные характеристики:

Чувствительность микрофонного входа -60 дБ

Чувствительность линейного входа -20 дБ

Чувствительность стереофонического входа -20 дБ

Уровень выходного сигнала главного канала +4 дБ

Уровень выходного сигнала дополнительных каналов +4 дБ

Уровень выходного сигнала для записи +10 дБ

Напряжения питания 220 В переменного тока

Потребляемая мощность 30 Вт

Габаритные размеры MX-1424/1424EX 440x90x354 мм MX-1824/1824EX 514x90x354 мм

дрес изготовителя: 226-9 DUGJUNG – LI, HOE CHUN – EUB,

YANGJU – KUN, KYUNGKI – DO, KOREA

~5,

Гарантия изготовителя

ü  Гарантия действительна в течении 12 месяцев с момента продажи проигрывателя.

ü  При выходе изделия из строя за период гарантийного срока, владелец изделия имеет право на бесплатный ремонт или, при невозможности ремонта, на его бесплатную замену.

ü  Замена вышедшего из строя изделия производится только при сохранности товарного вида, наличия оригинальной упаковки и полной комплектности.

ü  Гарантийные обязательства не распространяются на изделия, вышедшие из строя по вине потребителя или имеющие следы задымления, механические повреждения или повреждения входных цепей, подвергшиеся воздействию химических веществ, самостоятельному ремонту и неправильной эксплуатации.

Наименование изделия: Блок контроля трансляционных линий SC-9216R.

Сертификация: Блок контроля трансляционных линий SC-9216R отвечает единым нормам и требованиям ЕЭС, соответствует требованиям нормативных документов: ГОСТ 26342- 84, ГОСТ 12.2.006-87(п.4.3), НПБ 57-97, ГОСТ.
