Руководство пользователя

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Распаковка и установка.

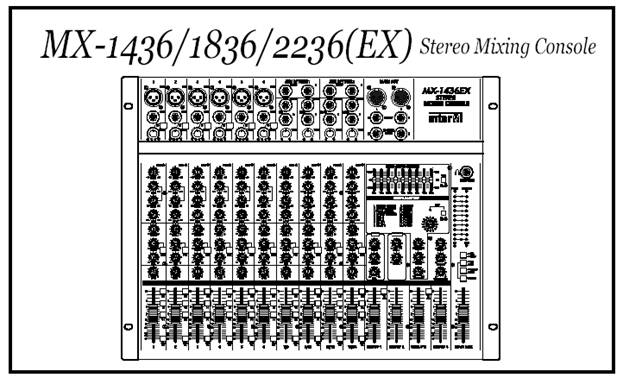

Установка и обслуживание в работе стереофонического микшера МХ-1436/1836/2236(ЕХ) не вызовет у Вас затруднений. Для ознакомления со всеми функциональными возможностями, правильной установки и подключения блока внимательно прочитайте это руководство.

Аккуратно распакуйте блок контроля трансляционных линий, не выбрасывайте коробку и другие упаковочные материалы. Они могут понадобиться, если Вам потребуется перевозить таймер или обращаться в службу сервиса.

Не устанавливайте блок возле радиаторов, нагревательных и отопительных приборов, в местах с повышенной влажностью и повышенным содержанием пыли. Подключение всех компонентов необходимо производить согласно схемам и рисункам. Соблюдение этих требований гарантирует надежную и долговременную работу изделия.

ЗАПРЕЩАЕТСЯ включать устройство со снятой верхней крышкой.

Описание.

Модель микшера	Количество моно входов	Количество стерео входов	Количество дополнительных групп микширования	Цифровой блок эффектов
МХ-1436	6	4	4	НЕТ
МХ-1436ЕХ	6	4	4	ДА
МХ-1836	10	4	4	НЕТ
МХ-1836ЕХ	10	4	4	ДА
МХ-2236	14	4	4	НЕТ
МХ-2236ЕХ	14	4	4	ДА

Общие характеристики.

- трех полосный эквалайзер на каждом моно входе;

- четырёх полосный эквалайзер на каждом стерео входе;

- функция «Соло» по каждому входу;

- девяти полосный эквалайзер на главном выходе;

- фантомное питание 48 В;

- крепежные элементы для установки в стойку 19’.

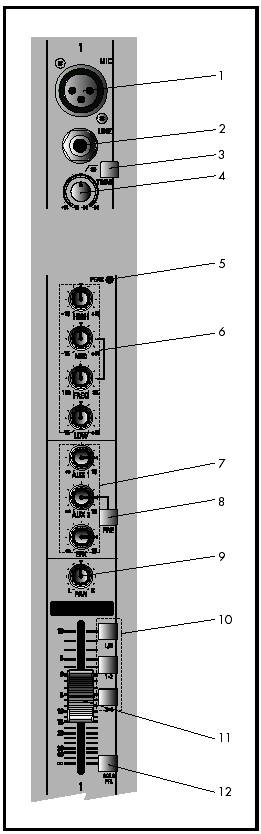

Моно вход.

1. Балансный микрофонный вход.

2. Линейный вход.

3. Высокочастотный фильтр (80 Гц)

При нажатии клавиши входной сигнал подаётся

на вход через высокочастотный фильтр с

частотой среза 80 Гц.

4. Регулятор чувствительности.

При помощи данного регулятора можно

добиться необходимого соотношения

Сигнал/Шум.

5. Индикатор перегрузки по входу.

Индикатор отображает ситуацию, когда уровень сигнала достигает уровня +3 дБ.

6. Трех полосный эквалайзер.

Эквалайзер позволяет корректировать амплитудно-частотную характеристику входного сигнала в области высоких, средних и низких частот.

Регулировка	Диапазон регулировки	Центральная частота
ВЧ	±15	12 кГц
СЧ	±15	100 Гц – 8 кГц
НЧ	±12	80 Гц

7. Регулятор уровня сигнала посылаемого на блок эффектов и на выходы дополнительной обработки входного сигнала.

С помощью данных регуляторов можно часть сигнала послать на встроенный процессор эффектов, а также на выходы, для дальнейшей обработки сигнала при помощи внешних устройств.

8. Клавиша управления режимом работы.

Клавиша позволяет выбрать будет ли регулятор уровня входного сигнала изменять уровень сигнала отводимого на эффект.

9. Регулятор панорамы сигнала.

Регулятор позволяет регулировать соотношение сигналов микшируемых в левом и правом каналах.

10. Клавиши выбор канала микширования.

Клавиши позволяют выбирать основной канал микширования (Левый/Правый) и дополнительные (1/2 3/4).

11. Регулятор уровня микшируемого сигнала.

12. Клавиша выбора режима «Соло».

Клавиша позволяет выделить сигнал данного входа и отключить остальные сигналы.

Стерео вход.

1. Разъём для подключения устройства обработки.

2. Стереофонический вход.

3. Регулятор чувствительности входного сигнала

4. Индикатор перегрузки по входу.

Индикатор отображает ситуацию, когда

уровень сигнала достигает уровня +3 дБ.

5. Четырехполосный эквалайзер.

Эквалайзер позволяет корректировать амплитудно-частотную характеристику входного сигнала в области высоких, верхней границе средних, нижней границе средних и низких частот.

6. Регулятор уровня сигнала посылаемого на блок эффектов и на выходы дополнительной обработки входного сигнала.

С помощью данных регуляторов можно часть сигнала послать на встроенный процессор эффектов, а также на выходы, для дальнейшей обработки сигнала при помощи внешних устройств.

7. Клавиша управления режимом работы.

Клавиша позволяет выбрать будет ли регулятор уровня входного сигнала изменять уровень сигнала отводимого на эффект.

8. Регулятор панорамы сигнала.

Регулятор позволяет регулировать соотношение сигналов микшируемых в левом и правом каналах.

9. Клавиши выбор канала микширования.

Клавиши позволяют выбирать основной канал микширования (Левый/Правый) и дополнительные (1/2 3/4).

10. Регулятор уровня микшируемого сигнала.

11. Клавиша выбора режима «Соло».

Клавиша позволяет выделить сигнал данного входа и отключить остальные сигналы.

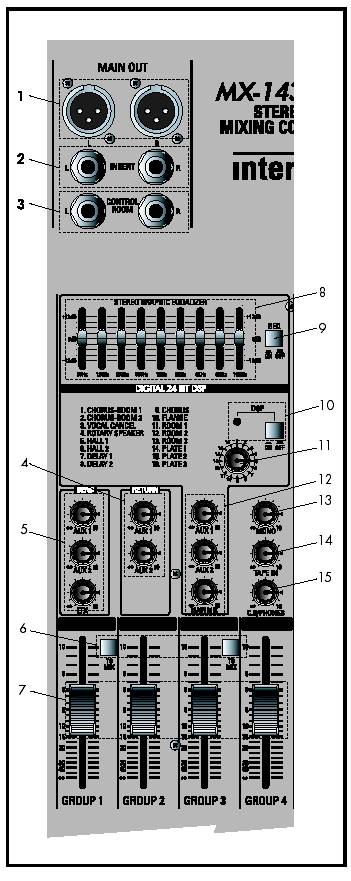

Секция микширования.

1. Главный выход.

2. Разъёмы подключения внешнего устройства обработки выходного сигнала.

3. Разъём подключения контро-льного усилителя с акустическими системами.

4. Регулятор уровня сигнала во-звращаемого с внешнего устройс-тва обработки.

5. Регулятор уровня сигнала посылаемого с внешнего устройс-тва обработки.

6. Клавиша включения мик-ширования сигнала дополните-льных групп в основном канале.

7. Регулятор уровня выходного сигнала дополнительной группы микширования.

8. Стереофонический графический 9 полосный эквалайзер.

9. Клавиша включения графи-ческого эквалайзера.

10. Клавиша включения встроен-ного блока эффектов.

11. Выбор режима работы встроен-ного блока эффектов.

12. Регулятор уровня сигнала возращённого с внешнего или встроенного блока эффектов и подаваемого на главный выход.

13. Регулятор уровня сигнала подаваемого на выход «MONO».

14. Регулятор уровня сигнала подаваемого на вход «TAPE IN»

15. Регулятор уровня сигнала подаваемого на выход «CONTROL ROOM».

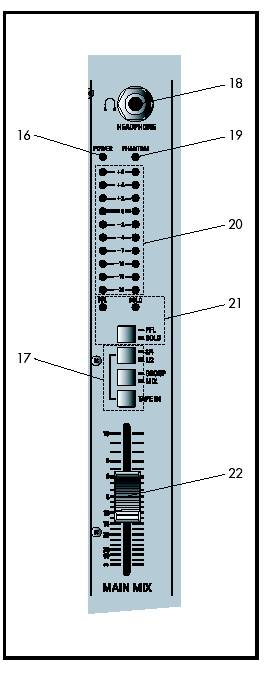

16. Индикатор перегрузки микшера по выходу.

17. Коммутатор, распределяющий сигнал подаваемый на вход «TAPE IN» на главный или дополнительные каналы микширования.

18. Разъём для подключения наушников.

19. Индикатор включения фантомного питания.

20. Индикатор уровня выходного сигнала.

21. Индикатор режима «Соло».

22. Регулятор уровня главного канала микширования.

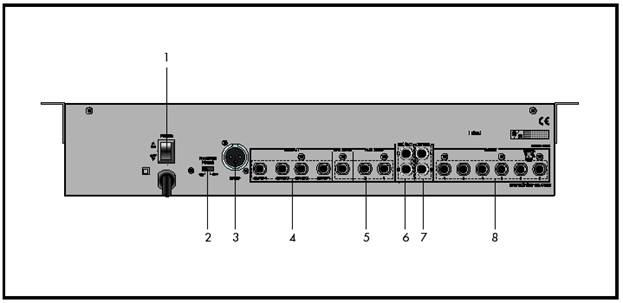

Задняя панель.

1. Клавиша вкючения питания.

2. Клавиша включения фантомного питания.

3. Выход «MONO».

4. Выходы дополнительных групп микширования.

5. Разъёмы для подключения внешних блоков обработки сигналов.

6. Выход для записи.

7. Вход «TAPE IN»

8. Разъёмы для подключения внешних блоков обработки сигналов.

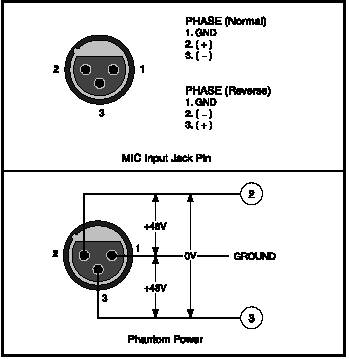

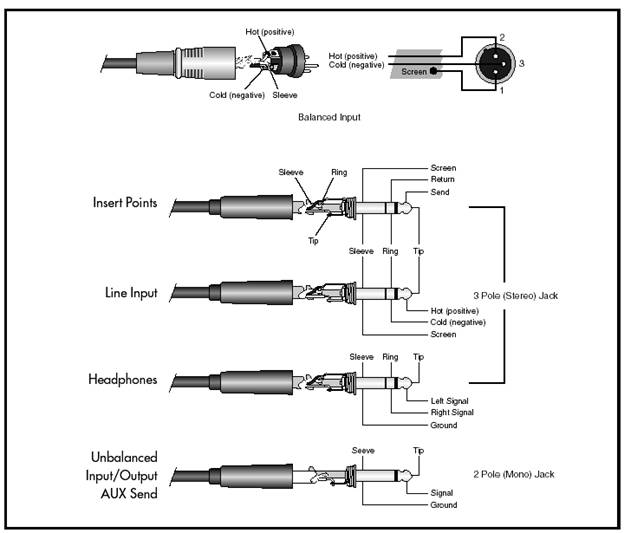

Распайка разъёмов

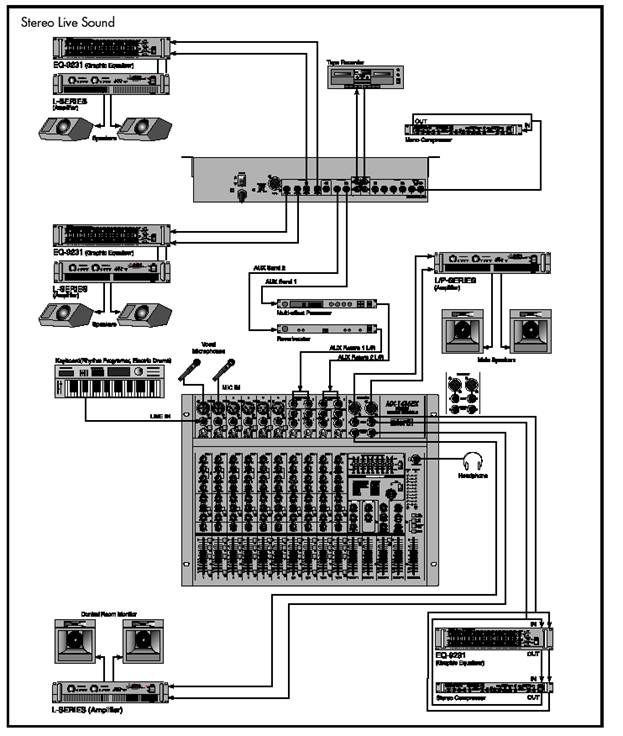

Пример применения устройства.

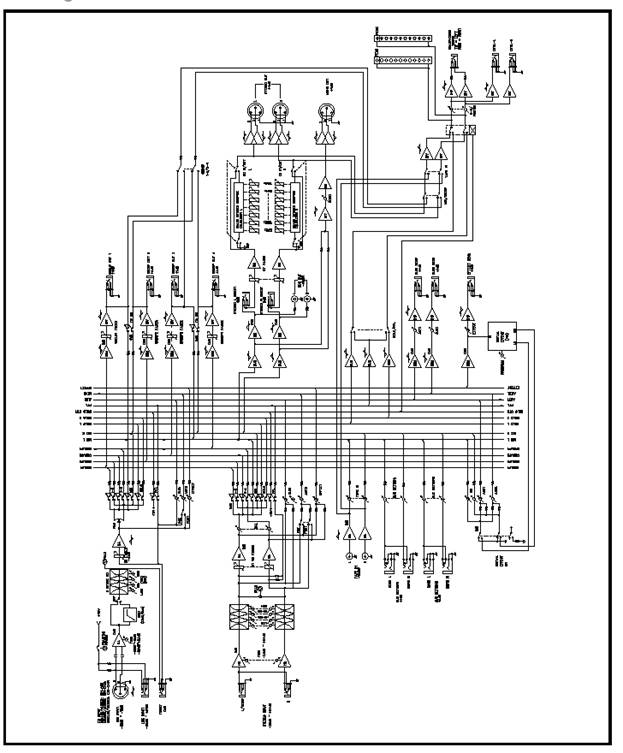

Блок схема устройства.

Основные характеристики:

Чувствительность микрофонного входа -60 дБ

Чувствительность линейного входа -20 дБ

Чувствительность стереофонического входа -20 дБ

Уровень выходного сигнала главного канала +4 дБ

Уровень выходного сигнала дополнительных каналов +4 дБ

Уровень выходного сигнала для записи +10 дБ

Напряжения питания 220 В переменного тока

Потребляемая мощность 50 Вт

Габаритные размеры MX-1436/1436EX 440x90x354 мм MX-1836/1836EX 514x90x354 мм

MX-2236/2236EX 630x90x354 мм

Адрес изготовителя: 226-9 DUGJUNG – LI, HOE CHUN – EUB,

YANGJU – KUN, KYUNGKI – DO, KOREA

~5,

Гарантия изготовителя

ü  Гарантия действительна в течении 12 месяцев с момента продажи проигрывателя.

ü  При выходе изделия из строя за период гарантийного срока, владелец изделия имеет право на бесплатный ремонт или, при невозможности ремонта, на его бесплатную замену.

ü  Замена вышедшего из строя изделия производится только при сохранности товарного вида, наличия оригинальной упаковки и полной комплектности.

ü  Гарантийные обязательства не распространяются на изделия, вышедшие из строя по вине потребителя или имеющие следы задымления, механические повреждения или повреждения входных цепей, подвергшиеся воздействию химических веществ, самостоятельному ремонту и неправильной эксплуатации.

Наименование изделия: Блок контроля трансляционных линий SC-9216R.

Сертификация: Блок контроля трансляционных линий SC-9216R отвечает единым нормам и требованиям ЕЭС, соответствует требованиям нормативных документов: ГОСТ 26342- 84, ГОСТ 12.2.006-87(п.4.3), НПБ 57-97, ГОСТ.
