Установка функций системы

Действия системы определяются установками функции. Большинство функций контролируется программным обеспечением, для установки используются функциональные кнопки размещённые на главном корпусе. Так как установленные данные сохраняются в энергонезависимом запоминающем устройстве, то установленные настройки сохраняются даже при отключении питания. Возможна установка функций с кнопок главного корпуса, а также с клавиатуры персонального компьютера. Использование персонального компьютера облегчает установку настроек системы, управление системой и её эксплуатацию.

1. Каналы выхода звукового сигнала. Зоны действия громкоговорящей связи.

Кроме обычных, автономных каналов выхода аудио сигнала возможна разбивка на сектора зон обслуживания, для этого используются селектор громкоговорителей. На рисунке ниже показан пример использования системы в торговом центре, где три зоны обслуживания с 1 по 3 имеют автономные усилители сигнала подключенные к соответствующим гнёздам выхода аудио сигнала с 1 по 3. Аудио выход 4 разделён на три подканала (Области 4-1, 4-2, и 4-3) селектором громкоговорителей (SS). Индивидуальные подканалы подключаются и отключаются посредством выходного сигнала управления дистанционного микрофона SX-1000, это позволяет передавать различные сообщения по каждому подканалу.

Рис. 1

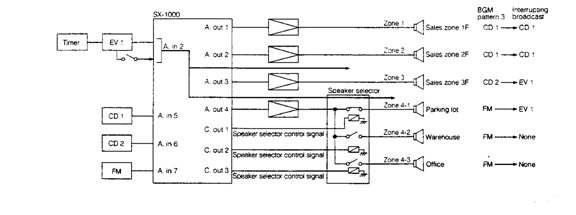

2. Основные образцы музыкального фона.

Для одной системы может быть зарегистрировано не более четырёх образцов музыкального фона, каждый из которых выбирается с помощью кнопок расположенных на передней панели корпуса главного устройства SX-1000. Основной образец музыкального фона относится к образцам музыкального фона, которые не прерываются при передаче сообщения с удалённого микрофона или другого оборудования. Обычно такие сообщения идут с использованием музыкального фона, источником которого могут быть, проигрыватели компакт – дисков, кассетные плееры и радиоприёмники для каждой зоны обслуживания. Хотя аппаратура, используемая для создания музыкального фона подключается к стандартному гнезду аудио входа (линейному входу уровневого сигнала), входной сигнал управления аудио сигналом не спаренный с входными аудио сигналами не используется. Если рассмотреть в качестве примера систему, используемую для торгового центра, следующие образцы музыкального сопровождения могут быть установлены, например. В обычных условиях система работает с использованием одного из этих образцов.

Установка образца муз. фона
Звуковой аудио выход	Обслуживаемая зона	Наименование зоны	Образец 1	Образец 2	Образец 3	Образец 4
А. out 1	Z1	Торговый отдел 1F	проигрыватель компакт-дисков1	проигрыватель компакт-дисков1	проигрыватель компакт-дисков1	FM
А. out 2	Z2	Торговый отдел 2F	проигрыватель компакт-дисков1	проигрыватель компакт-дисков1	проигрыватель компакт-дисков1	FM
А. out 3	Z3	Торговый отдел 3F	проигрыватель компакт-дисков1	проигрыватель компакт-дисков2	проигрыватель компакт-дисков2	FM
А. out 4	AD-1	Автомобильная стоянка		проигрыватель компакт-дисков2	fm	FM
	Z4-2	Склад			FM	FM
	Z4-3	Офис			FM	FM

Обозначения : FM - радиоприёмник.

Z 1-4 – зоны обслуживания.

CD-  проигрыватель компакт-дисков

3. Прерывающее сообщение.

Возможна передача по системе сигналов точного времени, предварительно записанных сообщений, и т. д. на зоны обслуживания определённые предварительным программированием, для этого используются входные аудио сигналы и входные сигналы управления аудио сигналом. На рисунке 2 приводится пример торгового центра. В данном случае если происходит включение с помощью запрограммированного таймера устройства воспроизведения EV1 подключенного к аудио входу A. in 2, сообщение, записанное на EV1, будет передаваться по радио в зонах обслуживания определённых предварительным программированием (Z3 и Z4-1). На протяжении этого радиовещания, в зонах обслуживания Z1 и Z2 радиовещание не прерывается данным сообщением, так как это независимые зоны.

В виду того, что на зону обслуживания Z4 передаётся только один звуковой сигнал, зоны Z4-2 и Z4-3 приглушены. Если используемый выход устройства EV1 отключается после передачи сообщения, то, как только превышающее будет передано, будет восстановлена передача музыкального фона того же образца.

Рис. 2

4. Отдаленный микрофон SX-1200

Кроме группового радиовещания, возможно индивидуальное вещание с удалённого микрофона с помощью выбора зон индивидуальных обслуживания. . Каждая кнопка селектора групп снабжена индикатором для указания, что эти зоны, принадлежащие к данной группе, заняты другим оборудованием. До 20 комбинаций может быть использовано для группировки зон обслуживания (включая разбивку за зоны с использованием селектора громкоговорителей SS), разбивка на зоны может быть зарегистрирована на удалённом микрофоне, любой из удалённых микрофонов может быть выбран простым нажатием соответствующей кнопки селектора групп

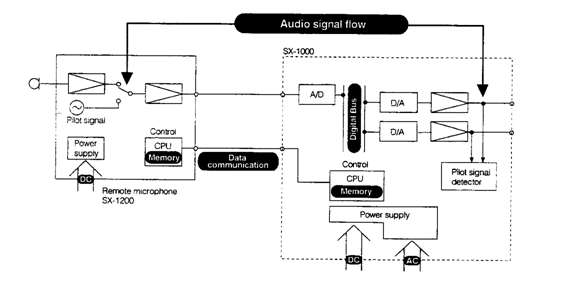

Внутренний звуковой источник импульсно-кодовой модуляции генерирует четыре различных образца звуковых сигналов, это позволяет автоматически включать предварительно выбранный звуковой сигнал перед объявлением или после объявления. Диктор, использующий микрофон может сделать объявление только после окончания звукового сигнала, звуковой сигнал также выводится на внутренний громкоговоритель устройства для отслеживания окончания звучания сигнала. Все ключевые действия отражаются на жидкокристаллическом дисплее, это уменьшает вероятность ошибочных действий.

(1)

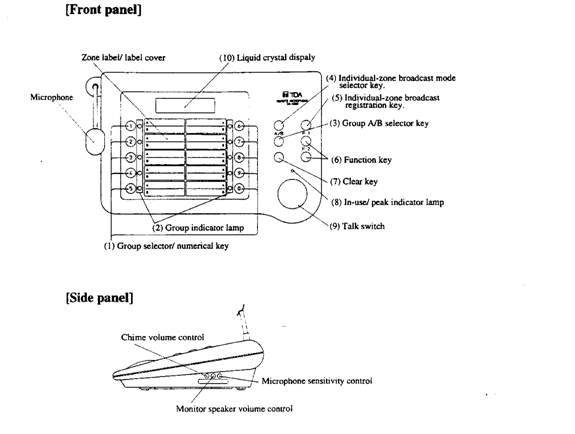

Передняя панель.

(1)Кнопки группового селектора

Нажмите кнопку для выбора группы. Две группы А и В могут быть зарегистрированы посредством кнопок.

(2)  Групповой индикатор.

Указывает на то, что вещание осуществляется от другого устройства на зону (зоны) обслуживания принадлежащие соответствующей группе.

(3)  Селектор групп А и В.

Используется для выбора группы А (А1- А10) или группы В (В1 – В10). Группы А и В поочерёдно выбираются при каждом нажатии данной кнопки.

(4)  Кнопка выбора режима вещания на индивидуальную зону.

Сначала нажмите данную клавишу для ввода устройства в режим вещания на индивидуальную зону. Затем введите номер индивидуальной зоны, используя цифровые кнопки, и нажмите кнопку регистрации. Наибольшее число индивидуальных зон выбранных для вещания – тридцать.

(5)  Кнопка регистрации.

Регистры индивидуальных зон могут быть введены посредством цифровых кнопок.

(6)  Функциональные кнопки (F1 и F2).

При использовании музыкального вступления перед сообщением (или после сообщения), включаемого от нажатия кнопки или для включения внешнего оборудования, например устройства с предварительно записанным сообщением, эти функции регистрируются данными кнопками.

(7)  Кнопка гашения.

Отменяет операции вводимые клавишами.

(8)  Индикатор включения микрофона.

Загорается при включении микрофона и мигает во время музыкального введения.

(9)  Кнопка передачи сообщения.

Нажмите данную кнопку, если вам необходимо сделать сообщение, используя микрофон.

(10)Жидкокристаллический экран.

Используется для подтверждения операций выполняемых с кнопок и выбора зон обслуживания. На экран также выводятся предупреждения о неисправности микрофона или матричного контроллера.

5. Характеристики аудио входа.

Для каждого аудио входа могут быть установлены следующие характеристики во время системного программирования.

Приоритет (порядок очерёдности).

Порядок управления.

Установка удалённого микрофона.

Блокировка.

Плавное увеличение уровня звучания/плавное уменьшение уровня звучания.

5– 1. Порядок очерёдности сигналов.

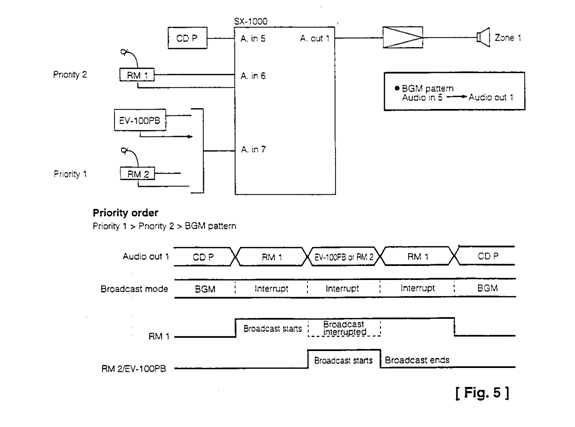

Шестьдесят четыре различных уровня приоритета может быть назначено для шестидесяти четырёх аудио входов. Данная функция используется для определения порядка очерёдности вещания сигналов, если несколько сигналов поступает одновременно. Как показано на рисунке 19 обычно матричная система передаёт музыкальный фон определенного образца. Так как приоритет передачи музыкального фона всегда ниже приоритета сообщения с любого аудио входа (в данном примере приоритет аудио входа 5), если на аудио вход 6 придёт сигнал сообщения, то сообщение с FV-100BR имеет больший приоритет и передаётся на аудио выход 1. Если ещё одно сообщение поступает через аудио вход 7, оно доминирует над сообщением FV-100BR так как приоритет сигнала поступившего на аудио вход 7 выше приоритета поступившего на аудио вход 6. Передача сообщения поступившего на гнездо 6 будет восстановлено, после того, как окончится передача сообщения через аудио вход 7.

Если во время передачи сообщения с удалённого микрофона поступает сообщение через аудио вход, имеющий больший приоритет, то на жидкокристаллическом экране данного удалённого микрофона появляется предупреждение о том, что данное сообщение прервано на некоторые зоны обслуживаемые системой или на все зоны. Сигнал от данного удалённого микрофона будет восстановлен после окончания прерывающего сообщения, а когда окончится сообщение с данного удалённого микрофона, сигнал звукового предупреждения укажет на то, что данное сообщение было прервано. Информация о прерванном сообщении восстанавливается на жидкокристаллическом экране, и вы можете выбрать для передачи повторного сообщения только те зоны обслуживания, для которых это сообщение было прервано.

Примечание: Сообщение с удалённого микрофона восстанавливается для передачи по системе только в том случае, если установлена настройка LOCKOUT OFF. Если установлено значение ON прерванное сообщение не восстанавливается. Описание приводится в разделе 5-4.

5-2. Управление сигналами.

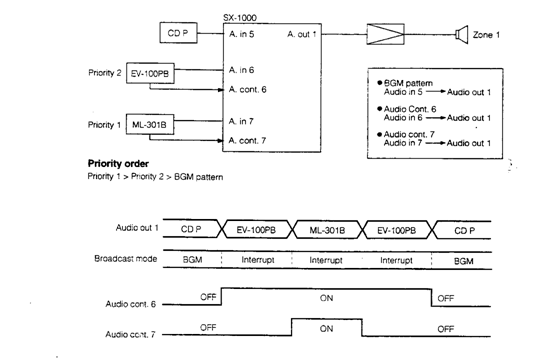

Выберите, какое сообщение должно передаваться от первого по времени активированного входа или от последнего активированного входа в том случае если различные входы имеют одинаковый уровень приоритета и должны быть переданы на один и тот же выход. Другими словами, если один и тот же уровень приоритета назначен на два и более аудио входа, Вы должны установить или приоритет FIFO ( первым прибыл, первым обслужен) или приоритет LIFO (последним пришёл, первым обслужен) для каждой из таких групп входа.

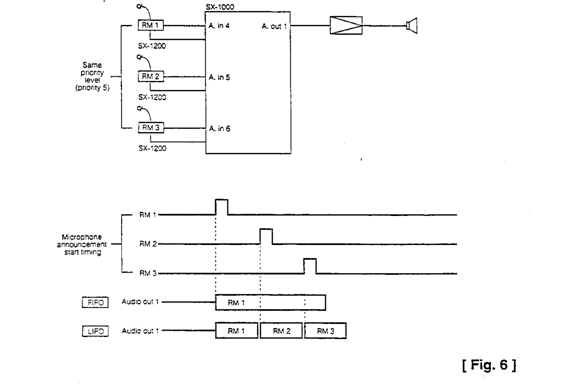

В вышеупомянутом примере, три отдаленных микрофона RM I-RM3 с одним тем же приоритетным уровнем

Сигналы, имеющие уровень приоритета 5 подаются на один и аудио выход. В примере показано, что RM1был активирован раньше, за ним последовали сигналы RM2 и RM3.

При установке В ПОРЯДКЕ ПОСТУПЛЕНИЯ FIFO для приоритетного уровня 5 ...

Передача сигнала от RM1 остается непрерывной, даже если сигналы от RM2 и RM3 поступают на AUDIO OUT1, на жидкокристаллических экранах этих микрофонов появится сообщение о невозможности передачи сообщений.

При установке В ПОРЯДКЕ ПОСТУПЛЕНИЯ LIFO для приоритетного уровня 5 ...

В данном случае сигнал, пришедший последним, имеет приоритет. Поэтому, радиопередача от RM1 прерывается сигналом от RM2, а радиопередача RM2 в свою очередь прерывается сигналом RM3. На жидкокристаллических экранах удалённых микрофонов, сигналы от которых были прерваны, появится сообщение о принудительном прекращении передачи сигнала, а также предупреждения.

5-3. Программирование функции удалённого микрофона.

Установите аудио входы или как стандартные аудио входы или как аудио входы, предназначенные для подключения удалённого микрофона SX - 1200 который выполняет серийную передачу данных. Гнёзда панели входного сигнала удалённого микрофона SX-1050 необходимо установить так же, как установлены гнёзда удалённого микрофона.

5-4. Блокировка.

Данная функция определяет, будет ли передача сообщения сохраняться в режиме ожидания или оно будет отменено окончательно, когда выбранные зоны обслуживания, включая те которые уже заняты сообщением, начинают передавать сообщение сигнала имеющего больший приоритет. Устанавливая функцию блокировки в положение “ ON ”, происходит окончательная отмена прерванных сообщений.

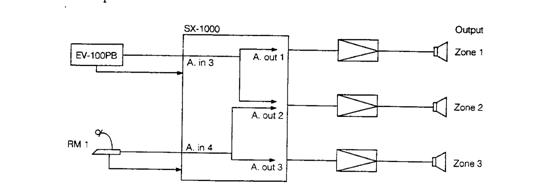

Рис. 7

Рассмотрим вкратце действие функции LOCKOUT блокировки в данном примере. Функция блокировки используется, когда один входной аудио сигнал прерывается другим входным аудио сигналом, имеющим более высокий приоритет. В том случае если функция блокировки установлена в положение ON, когда приходит сообщение имеющее более высокий приоритет, как показано на рис. 7, происходит отмена сообщения имеющее более низкий приоритет. Функция блокировки может быть установлена отдельно для каждого аудио входа, независимо от того используется данная функция или нет.

Приоритет	EV-100PB >> RM1	EV-lOOPB << RM1
Аудио вход		EV-100PB
Блокировка	ON	OFF	ON	OFF
Порядок включения	RM > EV- lOOPB - >	RM> EV - lOOPB - - >
Зона 1	Нет - -> EV - lOOPB	Нет - -> EV - lOOPB	Нет - -> Нет	Нет - -> EV - lOOPB
Зона 2	RM1- >EV-100PB	RM1- >EV-100PB	RM 1 >RM 1	RM 1 - - >RM1
Зона 3	RMI - >Конец ( 2S)	RM 1 - - >RM1	RM 1 - - >RM1	RM 1 - - >RM1
Порядок включения	RM > EV - lOOPB - >	RM > EV - lOOPB - >
Зона 1	EV-IOOPB - - - >EV 100PV	EV-IOOPB - - - >EV 100PV	EV-IOOPB - - - >EV 100PV	EV-100PB - - >Прервано (1*)
Зона 2	V-lOOPB - - - >EV-100PB	EV-100PB - - - >EV-100PB	EV-100PB - - >RMl	V-100PB - - - >RMI
Зона 3	Нет - - » нет	Нет - - - >RM1	Нет - - - >RM1	Нет - - - >RM1

(1*) После окончания передачи прерывающего сообщения, если прерванное сообщение всё ещё передаётся, оно будет возвращено.

( 2*) Передача прерванного сообщения не восстанавливается.

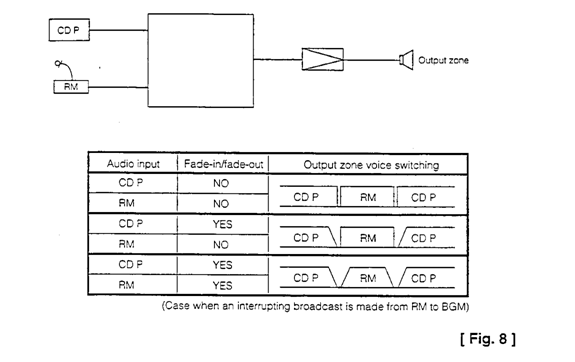

5-5. Постепенное нарастание уровня громкости / постепенное угасание уровня громкости сигнала.

Функции устанавливаются индивидуально для каждого аудио входа.

В данном примере приводится метод установки настройки. Для аудио входа с установленной функцией происходит плавное переключение с одного сигнала на другой, как показано на рисунке 8.

6. Микрофон главного устройства.

Даже когда передача сообщения не возможна при выходе из строя внутренней цепи устройства SX-1000, экстренное сообщение может быть передано на все зоны обслуживания для этого необходимо использовать микрофон главного устройства, прикреплённый на передней панели главного устройства. При выключении переключателя управления от центрального процессора, расположенного на корпусе главного устройства появляется возможность передать сообщение на все зоны обслуживания, аудио вход данного микрофона (аудио вход 1) может быть соединён на прямую со всеми гнёздами выхода аудио сигнала.

Операционное состояние главного устройства	Переключатель управления от центрального процессора	Сообщение с микрофона главного устройства
Обычное	Включен	Передача сообщения на зоны определённые предварительным программированием по цифровому каналу
Экстренное	Выключен	Передача сообщения, на все зоны выхода, минуя цифровой канал

7. Функции многоцелевого входного сигнала управления.

После установки в главный корпус и/или в корпус аппаратного расширения панели входного сигнала управления SX-1030 появляется возможность реализовать следующие функции при использовании многоцелевого входного сигнала управления:

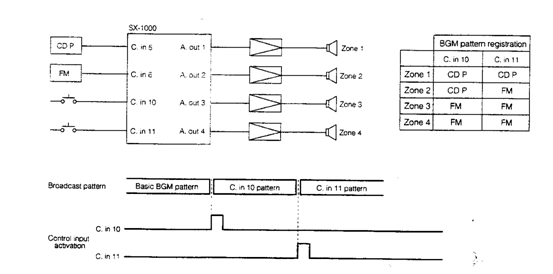

-  регистрация образца музыкального фона,

-  регистрация настроек функции прерывающего сообщения,

-  блокировка входного сигнала управления,

-  блокировка выходного сигнала управления,

-  вывод на экран предупреждения,

-  изменение уровня громкости выходного сигнала.

7-1. Изменение образцов музыкального фона.

В дополнении к основным образцам музыкального фона могут быть зарегистрированы любые другие образцы, для этого используются входные сигналы управления. Посредством активизации входов контрольного сигнала матричного коммутатора сигналы образцов музыкального фона могут быть коммутированы, как показано на рис. 24. Возможна регистрация образцов музыкального фона на все гнёзда входа сигнала управления. Используйте данную функцию для регистрации образцов (источников) музыкального фона в дополнение к четырём основным образцам. Данная функция также используется для изменения образцов музыкального фона с панели управления удалённого устройства.

Образцы (источники) музыкального фона не могут иметь различные уровни приоритета. Каждый образец (сигнал) музыкального фона имеет наименьший приоритет и установлен по последнему зарегистрированному образцу ( принцип LIFO “последний пришёл, первым обслужили”).

7-2. Регистрация прерывающего сообщения.

В отличие от сигналов образцов музыкального фона (см. раздел 7-1) изменение образцов прерывающего сообщения возможно только при активизации соответствующих входов сигнала управления. Входной сигнал управления позволяет зарегистрировать образец прерывающего сообщения только для соответствующего аудио входа. Так как входной сигнал управления не спарен с входным аудио сигналом, то возможна регистрация сигнала прерывающего сообщения. Кроме того многоцелевой входной сигнал управления позволяет регистрировать сигналы прерывающего сообщения для разных аудио входов. Благодаря использованию данной функции прерывающего сообщения в системе может быть использован удалённый микрофон или другой удалённый микрофон, имеющий параллельные выходы. На рисунке показан пример матричной системы с использованием устройства VR-1005. Сообщение передаётся на выбранную зону (зоны) при использовании кнопок селектора удалённого микрофона.

7-3. Регистрация прерывающих сообщений (управление подключением занятого входа).

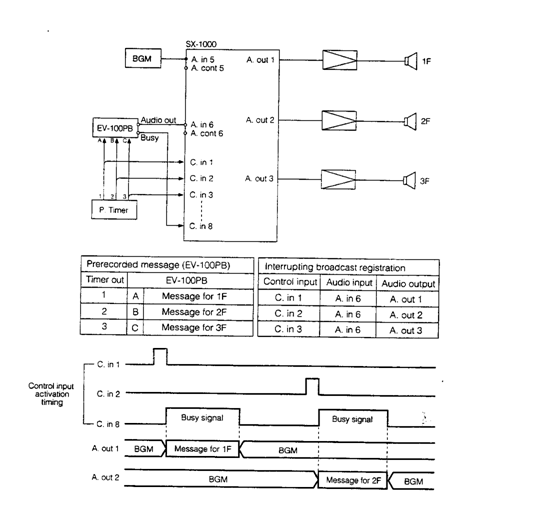

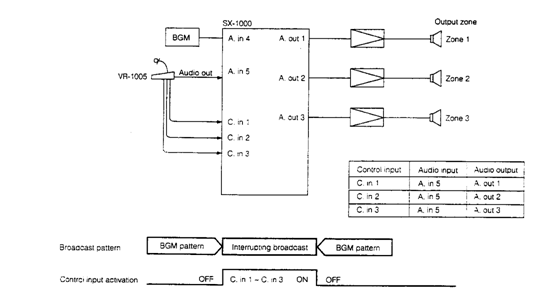

Использование данной функции позволяет передавать на различные выходы сообщения, предварительно записанные на устройство EV-100PB или записанное на аналогичном устройстве, сообщение передаётся через различные аудио выходы. На рис. 11 показан пример блокировки (соединения) занятого входа сигнала управления, где гнёзда с C. in 1 по C. in 8 установлены для блокировки (соединения) занятого входа (для этого необходимо поставить в другое положение перемычку в SX-1030). Когда таймер активирован, передаётся прерывающее сообщение на гнёздо аудио выхода с соответствующего зарегистрированного аудио входа, соединение осуществляется только в тот промежуток времени, когда занятый вход (C. in 8) закрыт.

Рис. 11

7-4. Управление подключением выхода.

В примере, приведённом ниже, входы сигнала управления соединены с выходами сигнала управления, сигнал определения работоспособности усилителя подаётся на устройство SX-1000 для включения лампы индикатора внешнего устройства. Включая и выключая вход сигнала управления можно таким образом управлять гнездом выхода сигнала управления. Даже если один из усилителей выйдет из строя выход сигнала управления C. out 1 будет закрыт. Когда независимые входы сигнала управления назначены для одного выхода сигнала управления, в случае активизации одного из входов сигнала управления выход сигнала управления работает таким же образом (т. е. выход сигнала управления становится логическим «ИЛИ» выходом активированного входа сигнала управления).

7-5. Вывод на экран предупреждения.

При включении входа сигнала управления могут быть выведены сообщения на жидкокристаллический экран главного устройства или на экран удалённого микрофона (SX-1200). При установке настроек системы с панели главного устройства одно из следующих сообщений может быть выбрано и зарегистрировано для каждого выхода сигнала управления. Выбранное сообщение выводится вместе с номером гнезда входа сигнала управления, который был включен.

(1)  WARNING - предупреждение

(2)  CAUTION - предостережение

(3)  ERROR - ошибка

(4)  EMERGENCY – непредвиденная ситуация

(5)  FALSE – сбой

При установке системы с панели персонального компьютера возможна регистрация сообщений имеющих до пятнадцати знаков. В примере, приведённом на рис. 13 сообщения выводятся на экран главного устройства и/или устройства SX-1200 во время передачи сигнала управления из цепи системы противопожарной сигнализации на гнездо входа сигнала управления (C. in 5).

Рис 13.

Примеры сообщения:

При регистрации с пульта устройства.

‘EMERGANCY C. IN 5’ «Поступление сигнала о непредвиденной ситуации на вход сигнала управления №5»

При регистрации с персонального компьютера.

‘FIRE ALARM ON C. IN 5’ «Сообщение о возгорании поступило на гнездо входа сигнала управления №5».

7-6. Регулировка громкости.

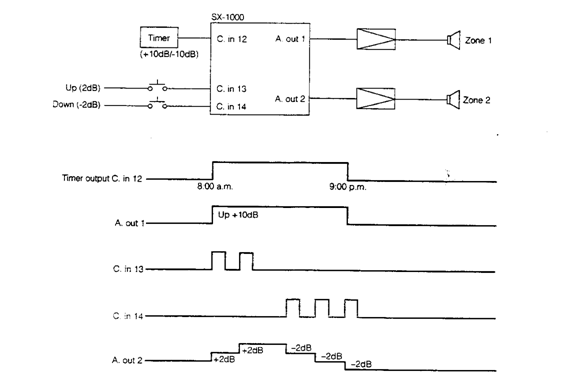

Можно запрограммировать изменение уровня громкости в указанные периоды времени при использовании таймера как это показано в примере на рис 14. Используя входы сигнала управления, вы можете увеличивать или уменьшать уровни громкости определённых гнёзд выхода.

Рис. 14

В данном случае в зоне обслуживания №1 (ZONE 1) в дневное время уровень громкости увеличивается на 10 децибел в сравнении с ночным периодом времени. Также возможно увеличение или уменьшение уровня громкости сигнала передаваемого через определённый выход (например, зона №2(ZONE 2)) при нажатии соответствующей кнопки ( UP - увеличение или DOWN – уменьшение). Уровень громкости изменяется в пределах +/- 40 децибел с дискретностью в 2 децибела.

Примечание: для изменения уровня громкости при подаче (или при прекращении подачи) сигнала управления на вход C.in 12 зарегистрируйте функцию изменения уровня громкости и функцию прерывающего сообщения для данного входа контрольного сигнала. Если функция прерывающего сообщения на зарегистрирована, уровень громкости может быть изменён при подаче однократного короткого импульса на входы C.in 13 и C.in 14.

8. Функции выходного многоцелевого сигнала управления.

При установке с корпус главного устройства платы выхода сигнала управления SX-1040 вы можете реализовать следующие функции (при использовании многоцелевого сигнала управления):

-  селекторное управление громкоговорителями

-  вывод на экран удалённого устройства информации об образце сообщения

8-1. Селекторное управление громкоговорителями.

Селектором громкоговорителей (SS) можно управлять, как показано на рис. 1. Если выходной сигнал управления используется для управления селектором громкоговорителей, то данный выходной сигнал управления может быть использован для других целей.

8-2. Вывод на экран удалённого устройства информации об образце сообщения.

При использовании устройства SX -1000 возможна передача следующих образцов сообщений:

- передача сигнала основного образца музыкального фона (четыре основных образца)

-  регистрация (назначение) образцов музыкального фона для определённых гнёзд входного сигнала управления

-  передача прерывающих сообщений через аудио входы

-  передача прерывающего сообщения через входы сигнала управления

-  передача сообщения с устройства SX-1200

Вы можете использовать выходы сигнала управления для передачи на другие устройства информации об образцах сообщения и зонах обслуживания. Если выбран один из указанных выше образцов или если выбраны группы для передачи сообщения с удаленного микрофона SX-1200, то в этом случае происходит включение назначенных выходов сигнала управления.

При использовании данной функции вы, например, можете включить выход сигнала управления позволяющего передать экстренное сообщение в обход линии аттенюатора громкоговорителей (ручного регулятора усиления).

8-3. Блокировка (соединение) выходов сигнала управления.

Гнездо выхода сигнала управления может быть соединено с гнездом выхода сигнала управления, описание приводится в разделе 7-3.

9. Комбинированное соединение входа сигнала управления и выхода сигнала управления.

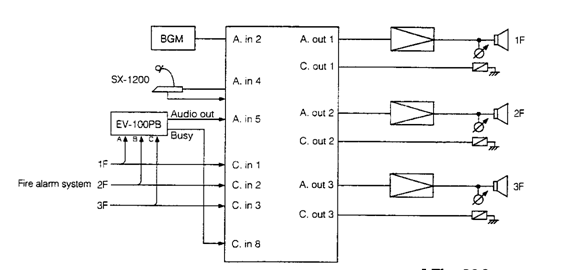

На рисунке 15 показан пример комбинированного использования в системе входов и выходов сигнала управления. Только одна функция может быть запрограммирована для регистрации образцов музыкального фона (*), регистрации прерывающих сообщений и функций блокировки (соединения) выходов сигнала управления. Однако, каждая из этих функций может быть зарегистрирована с комбинированным выводом на дисплей предупреждения и/или в комбинации с функцией изменения уровня громкости.

(*) Несмотря на то, что не возможна одновременная регистрация с функцией блокирования (соединения) выхода контрольного сигнала, образцы сообщения предназначенные для регистрации могут быть назначены (приписаны) к выходу сигнала управления для вывода на экран дисплея удалённого устройства. (Подробное описание приводится в разделе 8-2).

Рис. 15

Примечание: порядок установки функций устройств SX-1000 и EV-100PB приводится в разделе 7-3.

Вход сигнала управления	Функция	Содержание регистрации
Cin 1	Прерываемое сообщение	Ain >Aout 1 вывод на экран образца - - - >Cout 1 Ain > Нет
	Вывод предупреждения на дисплей	Сообщение "FIRE ALARM 1F" выводится на экран SX-1200.
	Изменение громкости
Cin 2	Прерываемое сообщение	Ain >Aout 2 вывод на экран образца - - - >Cout 2 Ain > Нет
	Вывод предупреждения на дисплей	Сообщение "FIRE ALARM 2F" выводится на экран SX-1200.
	Изменение громкости
Cin 3	Прерываемое сообщение	Ain >Aout 3 вывод на экран образца >Cout 3 Ain > Нет
	Вывод предупреждения на дисплей	Сообщение "FIRE ALARM 3F" выводится на экран SX-1200.
	Изменение громкости	Уровень громкости сигнала Aout 3 увеличивается.

В данном примере для выхода C. in 1 (рис 31), при получении сигнала о пожаре с первого этажа, выполняется серия следующих операций:

-  функция прерывающего сообщения управляющая входом C. in 1 прерывает передачу сигнала музыкального фона

-  предварительно записанное сообщение, предназначенное для передачи через громкоговорители первого этажа6 с устройства EV-100PB передаётся на данные громкоговорители

-  уровень громкости сигнала передаваемого через гнездо выхода A.in 1 повышается, для этого используется функция изменения уровня громкости, сигнал которой передаётся через C.in 1

-  выходной сигнал управления, передаваемый через гнездо C. out 1 действует, когда изменение сигнала образца сообщения позволяет данному каналу обойти линию, на которой установлен ручной регулятор громкости

-  функция вывода на дисплей предупреждения, действующая через гнездо C.in 1 выводит на экран дисплея устройства SX-1200 сообщение о включении противопожарной системы

10. Вспомогательные функции.

Устройство SX-1000 имеет следующие вспомогательные функции:

10-1 Контроль функционирования системы.

Следующие функции могут быть проконтролированы с жидкокристаллического экрана главного устройства или экрана дисплея персонального компьютера:

- использование аудио входов и выходов (матричная система)

-  использование состояния занятости аудио гнёзд (примечание: не может быть проконтролировано с экрана монитора компьютера)

-  контроль работы входа

-  контроль работы выхода

10-2. Функция самодиагностики.

На рис. 16 показаны основные узлы, которые необходимо диагностировать. Удалённый микрофон и матричная система могут иметь функцию самодиагностики для увеличения работоспособности системы. Данную проверку осуществляет панель центрального процессора путём определения незанятых выходных каналов. Для того чтобы проверить правильность пути прохождения аудио сигнала используется пилот-сигнал, который передаётся с удалённого микрофона на гнездо канала выхода, для того чтобы проследить правильность пути прохождения сигнала на конечный этап – гнездо выхода аудио сигнала. Кроме того, панель центрального процессора проверяет подачу питания, блок памяти удалённого микрофона и блок памяти матричного контроллера, а также коммуникацию между ними. В случае сбоя выводится сообщение об этом на жидкокристаллический экран главного устройства и передаётся на релейные контакты выхода. Кроме того, информация о каждом сбое заносится в блок памяти в регистр учёта работоспособности системы. Описание приводится в следующем разделе.

Рис. 16

10-3. Файл регистрации работоспособности системы.

Всякий раз, когда происходит событие, плата центрального процессора главного устройства не только передаёт информацию на персональный компьютер, но также вносит данную информацию в файл регистрации работоспособности системы в персональный компьютер (вариант выбора), а также в файл регистрации работоспособности центрального процессора, который может хранить информацию на 1000 событий. Действия системы могут быть зарегистрированы и использованы в дальнейшем для проведения регламентных работ. Необходимая информация о событиях может быть извлечена из файла посредством использования стандартного программного обеспечения.
