Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана в полиэтиленовой оболочке (стр. 6 )

Тройник Ст ППУ-ПЭ ГОСТ

В.4 Тройниковое ответвление

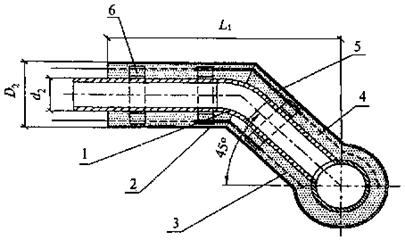

В.4.1 Конструкция и размеры тройникового ответвления должны соответствовать рисунку В4 и таблицам В.4-В.6

1 - стальной отвод; 2 - оболочка из полиэтилена; 3 - проводник-индикатор системы ОДК; 4 - изоляция из пенополиуретана; 5 - электроизоляционная трубка по ГОСТ 22056; 6 - центрирующая опора

4 - Тройниковое ответвление

В.4.2 Пример условного обозначения тройникового ответвления диаметром 426-219 мм с изоляцией типа 1:

Тройниковое ответвление Ст ППУ-ПЭ ГОСТ

4 - Тройниковое ответвление В миллиметрах

	L1 при d2
57	76	89	108	133	159	219	273	325	426	530	630	720	820	920	1020
d1	57	730
	76	760	770
	89	790	800	810
	108	810	820	830	850
	133	850	860	870	880	900
	159	880	900	910	920	930	950
	219	980	990	1000	1010	1030	1040	1070
	273	1100	1110	1120	1130	1150	1160	1190	1220
	325	1170	1180	1190	1200	1220	1230	1260	1290	1320
	426	1320	1330	1340	1360	1370	1390	1420	1450	1480	1540
	530		1550	1560	1570	1580	1600	1630	1660	1690	1750	1710
	630			1680	1700	1710	1730	1760	1790	1820	1880	1840	1940
	720				1840	1850	1870	1900	1930	1940	2020	1980	2080	2120
	820					1990	2010	2040	2070	2100	2160	2120	2230	2260	2310
	920						2140	2180	2220	2260	2300	2340	2380	2420	2455	2490
	1020							2290	2330	2380	2420	2460	2510	2555	2590	2640	2680

Окончание таблицы В.4 В миллиметрах
