Введение

Современный этап научно-технического прогресса связи с революционными изменениями в передаче, обработке, защите и использовании информации, которые оказывают значительное влияние на все стороны жизни общества. Всё это стало возможным в результате синтеза радиотехники. Более того, сам термин «радиоэлектроника» появился не более 20-30 лет назад и до тех пор не получили ещё достаточно чёткого и однозначного определения.

Современная радиоэлектроника - это собирательное название ряда областей науки и техники, связанных с передачей и преобразованием.

Информации на основе использования и преобразования радиочастотных электромагнитных колебаний и волн; основные из них радиотехника, радиофизика, электроника.

Основываясь на результатах открытий и исследований М. Фарадея, Дж. Максвелла и Г. Герца, наш знаменитый соотечественник изобрёл, сконструировал, а затем продемонстрировал на заседании Русского Физико - химического общества 7 мая 1895 года свой первый в мире радиоприемник. Отметим, что только 2 июня 1896 года итальянский инженер Г. Маркони подал в Англии заявку на патент на приемную аппаратуру.

Развитие радиотехники непосредственно связано с созданием элементной базы, в частности, с разработкой электронных приборов для систем передачи информации на расстояние с помощью электромагнитных колебаний.

Дальнейшее развитие радиотехники непрерывно ставило задачи по созданию и внедрению новых электронных элементов и узлов, что привело к появлению самостоятельной отрасли науки - электроники.

Разработка в начале 50-х годов полупроводниковых приборов и в 60-х годах интегральных микросхем позволило снизить массу и габариты радиотехнической аппаратуры, при одновременном повышении её надёжности и значительном уменьшении энергопотребления.

При этом электроника четко разделилась на энергетическую (силовую) электронику и микроэлектронику.

Микроэлектроника - раздел электроники, связанный с созданием интегральных микросхем. Мерило прогресса в микроэлектронике - число элементов, размещающихся на одной микросхеме. Современные большие аналоговые интегральные схемы и цифровые микропроцессоры на одном кристалле заменяют подчас целые блоки и устройства радиоэлектронной аппаратуры предшествующего поколения.

Квантовая электроника - это современная область физики, изучающая взаимодействие электромагнитного излучения с электронами, входящими в состав атомов молекул твердых тел и создающая на основе этих исследований научные методы для разработки квантовых устройств различного назначения.

На основе квантовой электроники как науки быстро формируется лазерная техника. В понятие лазерной техники входят научные рекомендации и технические решения, при выполнении которых создаются разнообразные приборы квантовой электроники. Эти приборы генерируют электромагнитное излучение, усиливают и формируют его, а также преобразуют спектр лазерного излучения.

Следует отметить, что в последние годы в радиоэлектронике внедряются новые методы создания и обработки сигнала. Одним из них является фрактальный метод, малоизвестный, однако за ним стоит большое будущее.

1. Общая часть

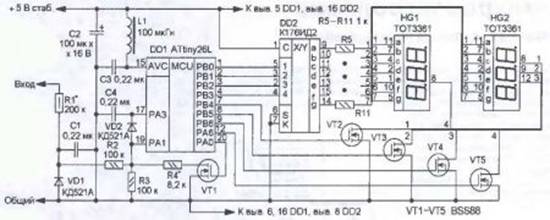

Этот вольтметр предназначен для встраивания в регулируемые лабораторные источники питания. Он осуществляет измерение и индикацию на четырехразрядном цифровом светодиодном семисегментном индикаторе напряжения в пределах 0...99.9 В.

Этот интервал разбит на два поддиапазона: 0...9.99 В и 10,0...99,9 В, а их переключение осуществляется автоматически. В индикаторе не используются десятичные точки, поэтому разделение единиц и десятков вольт от десятых и сотых долей вольта осуществляется одним "погашенным" разрядом индикатора.

Измерение напряжения и преобразование в цифровой код осуществляет встроенный в микроконтроллер DD1 10-разрядный АЦП. Диод VD1 защищает его вход от напряжения минусовой полярности, а диод VD2 ограничивает напряжение на нем на уровне 3,1...3,3 В. Дроссель L1 совместно с конденсатором СЗ образуют фильтр питания аналоговой части микроконтроллера DD1. Конденсатор С1 снижает уровень помех на входе АЦП, а конденсатор С4 — на выходе РАЗ микроконтроллера, на котором присутствует образцовое напряжение для АЦП (2,56 В), заданное программно.

Пока входное напряжение менее 9,99 В, значение в регистрах данных АЦП меньше установленного порога и на выходе РАО микроконтроллера низкий уровень. Поэтому транзистор VT1 закрыт и резисторы R1—R3 образуют делитель напряжения с коэффициентом передачи 0,25. В этом случае "светятся" первый и второй разряды индикатора HG2, которые индицируют сотые и десятые доли вольта соответственно. Третий разряд погашен, так как он является разделительным, "светится" также первый разряд индикатора HG1, который является в данном случае третьим разрядом всего индикатора вольтметра, на нем отображаются единицы вольт.

Если входное напряжение достигнет значения 10 В и более, на выходе РАО микроконтроллера установится высокий уровень, транзистор VT1 откроется и параллельно резистору R3 через малое сопротивление сток—исток открытого транзистора будет подключен резистор R4, уменьшая коэффициент передачи резистивного делителя напряжения R1 — R4 в десять раз — 0,025. В этом случае "светятся" первый (десятые доли вольта) и третий (единицы вольт) разряды индикатора HG2 (второй является разделительным и погашен), а также первый разряд (десятки вольт) индикатора HG1.

Большинство деталей, кроме светодиодных индикаторов, монтируют на плате из односторонне фольгированного стеклотекстолита. В устройстве применены оксидные конденсаторы К50-35 или импортные, резисторы - МЛТ, С2-23, транзисторы BSS88 заменимы на BS170P, КП504А. Можно применить один четырехразрядный, два двухразрядных или четыре одноразрядных светодиодных семиэлеменных индикатора с общим катодом. Дроссель L1 — ДМ-0,1 или импортный ЕС24, на плате он установлен между выводами 5 и 15 микроконтроллера со стороны печатных проводников. Питать устройство необходимо от стабилизированного источника напряжения, например, интегрального стабилизатора 78L05, подключив его к выходу выпрямителя источника питания. Но следует помнить, что максимальное входное напряжение стабилизатора 78L05 составляет 30 В. Средний ток, потребляемый устройством, — около 12 мА.

Налаживание сводится к подборке резисторов R1 и R4. Сначала, подав на вход напряжение около 5 В и контролируя его образцовым вольтметром, подборкой резистора R1 устанавливают на индикаторе необходимое значение. Затем увеличивают входное напряжение до 15...20 В и подборкой резистора R4 также устанавливают на индикаторе необходимое значение.

2. Расчетная часть.

2.1. Расчет надежности импульсного источника питания.

В таблицу 4 заносятся данные из принципиальной схемы. Таблица заполняется по колонкам. В 1-ую колонку заносится название элемента, его тип определяется по схеме. Часто в схемах указывается тип конденсатора, а дается только его емкость. В этом случае следует по емкости, и выбрать подходящий тип конденсатора в справочнике. Тип элемента заносится во вторую колонку. Однотипные элементы записываются одной строкой, а их число заносится в колонку 3.

Микросхемы вне зависимости от типа объединяются в одну группу и записываются в одну строку. Это связано с тем, что у них независимо от типа одинаковая интенсивность отказов, и они могут работать в достаточно широком диапазоне температур. В колонку 4 заносится температура окружающей среды. Её надо определять, исходя из назначения прибора или устройства. Если устройство работает в отапливаемом помещении и не имеет мощных транзисторов, температуру можно брать 40°С.

Далее следует заполнить колонку 6, пользуясь теми рекомендациями, которые были даны выше.

Студенту, как правило, не известны фактические параметры элемента. Выбирать их надо, руководствуясь рекомендациями таблицы 1.

Таблица 1

Наименование элемента	Контролируемые параметры	к нагрузки
Импульсный режим	Статический режим
Транзисторы	РкдопКн = Рф/ Ркдоп	0,5	0,2
Диоды	IпрмахКн= Iф / Iпрт	0,5	0,2
Конденсаторы	UобклКн = Uф / Unрт	0,7	0,5
Резисторы	РтрасКн = Рф / Рдоп	0,6	0,5
Трансформаторы	IнКн = Iф / Iндоп	0,9	0,7
Соединители	IконтакгаКн=Iф / Iкдоп	0,8	0,5
Микросхемы	Iмах вхIмах вых	-	-

Коэффициенты нагрузок.

Для транзисторов: Кн = Рф / Ркдоп = Рф / Рн (2.1.1)

Для диодов: Кн=1ф/1рср=1ф/1н (21.2)

Для конденсаторов: Кн=иф / Uh = Uф / (Uu * п) * 2 (2.1.3)

Для резисторов: Кн = Рф / Рн (2.1.4)

Зная Кн определяем фактическое значение параметра и заполняем колонки 5 и 8.

Если Кн в таблице для элемента не указано, то следует ставить прочерк или брать Кн =0.5.

Колонка 7 заполняется по справочнику. Далее определяется коэффициент влияния (α), который показывает, как влияет на интенсивность отказов окружающая элемент температура в связи коэффициентом нагрузки. Находят (α) по таблице 2.

Таблица 2

t °C	Значение α при k равном
0,1	0,3	0,5	0,8	1
Кремневые полупроводниковые приборы
20	0,02	0,058	0,15	0,5	1
40	0,05	0,15	0,3	1	-
70	0,15	0,35	0,75	1	-
Керамические конденсаторы
20	0Д5	0,3	0,35	0,65	1
40	0,3	0,3	0,5	1	1,4
70	0,3	0,5	0,75	1,5	2,2
Бумажные конденсаторы
20	0,35	0,55	0,7	0,85	1
40	0,5	0,6	0,8	1	1,2
70	0,7	1	М	1,8	23
Электролитические конденсаторы
20	0,55	0,65	0,75	0,9	1
40	0,65	0,8	0,9	1,1	1,2
70	1,45	1,75	2	2,5	2,3
Металлодиэлектрические или металооксидные резисторы
20	0,4	0,5	0,65	0,85	1
40	0,45	0,6	0,8	1,1	1,35
70	0,5	0,75	1	1,5	2
Силовые трансформаторы
20	0,4	0,43	0,45	0,55	1
40	0,42	0,5	0,6	0,9	1,5
70	1,5	2	3,1	6	10

Для германиевых полупроводниковых диодов а брать таким, как у кремниевых. Если в таблице нет тех элементов, которые есть в схеме, следует спросить у преподавателя, как быть.
