Автономный контроллер световых сцен.

Техническое описание

Томск

Назначение

Автономный контролер световых сцен (далее Изделие) предназначен для автономного (без участия компьютера) управления набором Модулей управления светодиодными источниками света (далее Модуль).

Внешний вид и конструкция

Изделие представляет собой печатную плату с габаритными размерами 140х65х25 мм с установленными электронными компонентами, специальной Ethernet картой и разъемами для подключения питания и сигнала.

Электронные компоненты защищены уретановым лаком.

Внешний вид Изделия представлен на рисунке:

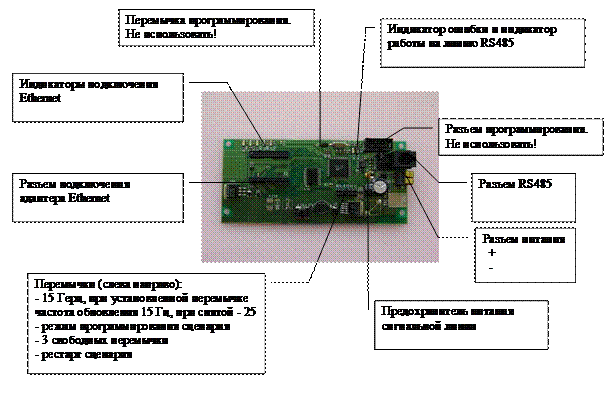

Назначение разъемов и перемычек приведено на следующем рисунке:

Основные технические данные

Технические характеристики

Количество количество выходных каналов - 1

Напряжение питания Изделия 7..15В постоянного тока для исполнения 1 и 9..35 В постоянного тока для исполнения 2 и 3.

Битрейт выходной линии – 1500 Кбит/с

Изделие выдерживает подачу напряжения обратной полярности.

Ток срабатывания предохранителя питания линии – 300 мА

Адрес по сети Ethernet: 192.168.0.230

Исполнение и климатические характеристики

Изделие имеет исполнение IP31 и имеет рабочий температурный диапазон -25..+45.

В зависимости от питающего напряжения Изделие имеет следующие исполнения:

    Исполнение 1 для питающего напряжения 7..15В. Питающее напряжение также используется для питания сигнальной линии. В изделии Исполнения 1 установлена одна микросхема LM2575S, вместо второй микросхемы установлена перемычка. Исполнение 2 для питающего напряжения 8..35В. Питающее напряжение для Исполнения 2 вначале преобразуется в промежуточное напряжение 12В, используемое для питания линии. Исполнение 3 для питающего напряжения 7..35В и отключенного питания сигнальной линии. Установлена одна микросхема стабилизатора LM2575S и не установлен предохранитель питания сигнальной линии.

Функции

Изделие выполняет следующие функции:

НЕ нашли? Не то? Что вы ищете?
    При включении устройства – выполнение самодиагностики, чтение перемычек «15 Гц» и «Программирования сценария», установку таймера частоты обновления, а при установленной перемычке программирования сценария – переход в режим программирования сценария, иначе – переход в режим вывода сценария.

При работе в режиме программирования сценария:

    Установку собственного Ethernet-адреса, после чего наличие Изделия в сети может быть проверено командой «ping 192.168.0.230” Прием по сети Ethernet команд на программирование страниц памяти, проверка допустимости адреса для программирование, программирование страниц и выдача подтверждения в сеть Ethernet.

При работе в режиме вывода сценария:

    Чтения сценария из памяти и формирование Вывод потока информации в протоколе nanoNet в линию RS485 Для Исполнения 2 – формирование напряжения 12В для питания линии Для Исполнений 1 и 2 – защиту питания линии с помощью самовосстанавливающегося предохранителя. Чтение перемычки рестарта сценария, при замыкании перемычки (с помощью джампера, реле или оптрона) вывод сценария останавливается, после размыкания – начинается с первой сцены.

В процессе работы устройство индицирует вывод поток в линию RS485 с помощью индикатора.

Монтаж

Монтаж изделия должен выполнять в корпус, обеспечивающий внутри условия IP31.

Для монтажа следует использовать 4 крепежных отверстия в углах Изделия.

Следует обратить внимание на недопустимость прижима изделия к токопроводящему основанию, в случае необходимости монтажа на токопроводящую поверхность следует использовать дистанцирующие стойки или прокладки.

Подключение

Подключение электропитания следует выполнять проводом сечением 0.75-1.5 кв. мм с использованием клеммника.

Подключение сигнальной линии RS485 выполнять разъемом RJ11 (трубка) с учетом расписания разъема.

Подключение Ethernet должно выполняться с помощью коннектора RJ45 в стандартной раскладке. При установленном Ethernet адаптере версии 1.1 (см. на адаптере) устройство не выполняет функцию определения типа кабеля (PC-Switch или PC-PC).

Расписание разъемов

Сигнальный разъем RS485:

1 – питание линии (оранжевый)

2 – корпус (бело-оранжевый)

3 – линия А (зеленый)

4 – линия Б (бело-зеленый)

В скобках указаны цвета жил кабеля UTP 5Cat
