Источник бесперебойного питания

ИСТОЧНИК БЕСПЕРЕБОЙНОГО ПИТАНИЯ
	ЩИТ-1231 ТУ
ВРЖИ 42118.023 ПС

1. Назначение

Источник бесперебойного питания ЩИТ-1231 (далее ИБП) предназначен для обеспечения бесперебойного питания стабилизированным напряжением постоянного тока электронных устройств систем охранно-пожарной сигнализации, телекоммуникационного оборудования, систем видеонаблюдения и др. ИБП обеспечивает электронную защиту от перегрева, перегрузки, КЗ (при питании от сети и АКБ) и глубокого разряда АКБ.

2. Технические характеристики

2.1. Напряжение питания переменного тока, В ………………………….220±33

2.2. Потребляемая мощность, Вт, не более …………………………………....60

2.3. Выходное напряжение, В

- при наличии сети…………………………………………………..13,6±0,2

- при отсутствии сети*………………………………………...........12,7+0,1

2.4. Выходной ток, А ……………………………………………………………...3,0

2.5. Степень защиты оболочки, IP………………………………………………...20

2.6. Габаритные размеры, мм…………………………………..……...198х202х110

2.7. Масса (без АКБ), кг, не более………………………………………………..1,7

2.8. Диапазон рабочих температур, ºС…………………………………...─10…+55

2.9.Тип АКБ – кислотный необслуживаемый аккумулятор напряжением 12В, емкостью до 12А*ч.

2.10. Максимальный ток заряда, А ……………………………………………...1

2.11. Защита от КЗ, перегрузки, перегрева ….электронная, с самовосстановлением

2.12. Напряжение срабатывания защиты АКБ от глубокого разряда, В…...10,5±0,1

*- при разряде аккумулятора, выходное напряжение снижается до 10,5 В.

3.Описание принципа работы

3.1. При наличии напряжения питающей сети 220+33 В ИБП выдает в нагрузку 13,4-13,8 В при токе до 3,0 А, одновременно заряжая и контролируя АКБ. При отсутствии или разряде АКБ мигает светодиод «АКБ» (см. таблицу 1). При отсутствии сетевого напряжения ИБП переходит на работу от АКБ, при этом мигает светодиод «СЕТЬ». При перегрузке или КЗ защита отключает нагрузку и контролирует её состояние каждые 5 сек. После устранения причины перегрузки или КЗ ИБП переходит в штатный режим работы.

ТАБЛИЦА 1.

СЕТЬ	АКБ	ВЫХОД		мигает		горит		не горит
	Питание от сети, аккумулятор заряжен или заряжается, нагрузка под напряжением. Все светодиоды горят постоянно.
	Отсутствует сетевое напряжение, мигает светодиод «СЕТЬ». Напряжение на аккумуляторе более 10,5 В. Идёт разряд АКБ.
	Питание от сети при наличии аккумулятора, перегрузка или КЗ на выходе. Мигает светодиод «ВЫХОД».
	Нет сетевого напряжения, перегрузка или КЗ на выходе. Мигают светодиоды «СЕТЬ» и «ВЫХОД».
	Питание от сети, аккумулятор разряжен ниже нормы (10,5 В) или отсутствует. Мигает светодиод «АКБ».
	Отсутствует сетевое напряжение, аккумулятор разряжен ниже нормы (10,5 В). Все светодиоды погашены.

3.2.ИБП оснащен системой сигнализации с выходом на «сухие» контакты реле для передачи извещений о возникших неисправностях в процессе работы (отсутствии АКБ, пропадании питающего напряжения сети, срабатывания защиты при перегрузке или КЗ на выходе).

4. Подготовка к работе

4.1. Монтаж ИБП должен производиться квалифицированным персоналом.

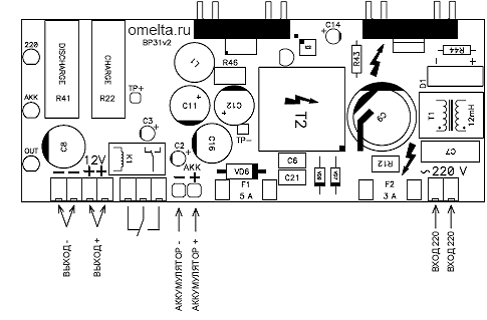

4.2. Подключение должно выполняться в соответствии с рис.1.

4.3. По окончании монтажа необходимо провести внешний осмотр и убедится в отсутствии повреждений корпуса и проводов.

Рис.1.

5.Упаковка, хранение, эксплуатация

5.1. ИБП транспортируется в упаковке без ограничения расстояния в условиях, исключающих механическое повреждение.

5.2. ИБП допускается хранить в отапливаемых и вентилируемых помещениях при температуре от +5 ºС до +40 ºС и относительной влажности до 80% в упаковке производителя при отсутствии в окружающей среде агрессивных примесей.

5.3. С целью поддержания исправности источника в период эксплуатации необходимо проведение регламентных работ.

6. Гарантии изготовителя

Предприятие-изготовитель гарантирует нормальную работу изделия в течении 3-х лет со дня изготовления при соблюдении потребителем условий эксплуатации и правил хранения, изложенных в настоящем паспорте.

7. Комплект поставки

ИБП, шт. ……………………………………………………………………………...1

паспорт, шт. ………………………………………………………………………….1

упаковка, шт. …………………………………………………………………………1

8.Свидетельство о приемке

Источник бесперебойного питания ЩИТ-1231 признан годным к эксплуатации.

Зав.№ АА Дата приемки Штамп ОТК

В случае выхода изделия из строя в период гарантийного срока обращаться на предприятие-изготовитель по адресу:

и Автоматика», Россия, г. Омск, ул.10 лет Октября, 221; т/ф. (38, т. ,

e-mail: *****@***ru www. *****
