Передача данных к соединительной единице реализована через серийный порт СОМ и зависит от типа обслуживающего пульта (пультов). В системе ALFA может быть комбинация механических и компьютерных обслуживающих пультов.

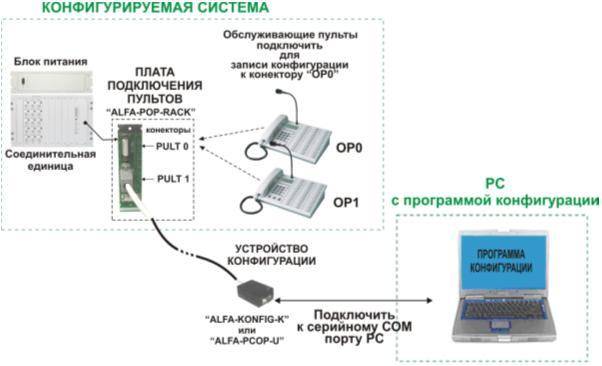

В случае конфигурации системы с компьютерным обслуживающим пультом для конфигурации можно использовать компьютер обслуживающего пульта. В случае системы с механическими пультами для конфигурации необходим внешний компьютер, подключенный к системе через серийный порт COM при помощи устройств конфигурации "ALFA-KONFIG-K" или "ALFA-PCOP-U".

в программе конфигурации в меню КОНФИГУРАЦИЯ / УСТАНОВКИ необходимо задать порт COMx, через который подключена система.

КОНФИГУРАЦИЯ СИСТЕМЫ

– в случае подключения механических обслуживающих пультов.

ПОДГОТОВКА СИСТЕМЫ К КОНФИГУРАЦИИ

- выключить питание соединительной единицы.

- проконтролировать количество плат в системе

- на плате управления (ALFA-DR-KR) установить перемычку в следующее положение:

J401 (A15) не установлена

J402 (WREE) установлена

- кабель от устройства конфигурации установить в конектор "PULT 1" на плате подключения обслуживающих пультов в соединительной единице (обслуживающие пульты отключены)

- подключить устройство конфигурации к серийному порту COM (RS232)

- включить блок питания соединительной единицы

- запустить программу конфигурации (CfgALFA. exe), на экране компьютера отображается начальное окно программы конфигурации и при помощи диалогового окна выбрать одну из вариантов конфигурации:

перед началом конфигурации необходимо определить, который из конфигурируемых пультов будет пультом "OP0", а который "OP1"

ВОЗМОЖНОСТИ КОНФИГУРАЦИИ

СОЗДАНИЕ НОВОЙ КОНФИГУРАЦИИ

Этот шаг предназначен для первой конфигурации системы, но можно использовать и для изменения текущей конфигурации.

- Активизировать функцию <Новая>;

- Установить при помощи диалогового окна тип пультов, которые хотим сконфигурировать;

- Если компьютер подключен к конфигурируемой системе, то нажатием клавиши <Чтение плат из системы> программа прочитает все установленные в системе платы;

- Если нет необходимости в чтении плат из системы либо компьютер не подключен к конфигурируемой системе нажатием клавиши <Без чтения плат из системы> программа игнорирует состав плат в системе, а платы можно описать непосредственно в программе;

- Ждем открытия главного окна программы с прочитанными из ситемы платами, либо без них (описываем непосредственно в программе).

ЧТЕНИЕ КОНФИГУРАЦИИ ИЗ СИСТЕМЫ

Это действие используется для корректировки актуальной конфигурации подключенной системы

- Активизировать функцию < Чтение из системы>;

- Установить при помощи диалогового окна тип пультов, которые хотим конфигурировать;

- Подождать, пока программа прочитает необходимые данные из системы;

- После прочтения необходимых данных конфигурационная программа предложит подключить „OP0“ к системе (к конектору "PULT 0" платы подключения пультов в соединительной единице подключить кабель от пульта, а пульт установить в конфигурационный режим);

- Нажатием клавиши <Читать> активизируем чтение актуальной конфигурации из „OP0";

- После прочтения данных из "OP0" пульт отключить от соединительной единицы;

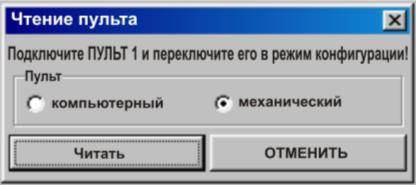

- Подключить "OP1" к системе (к конектору "PULT 1" платы подключения пультов в соединительной единице подключить кабель от пульта, а пульт установить в конфигурационный режим);

- Нажатием клавиши <Читать> активизируем чтение актуальной конфигурации из „OP1".

во время обмена данными между компьютером и системой в нижней части экрана индикатор отображает состояние этого обмена.

ОТКРЫТИЕ КОНФИГУРАЦИИ ИЗ ФАЙЛА

Это действие используется для чтения конфигурации, сохраненной в файле "имя. alf", независимо от конфигурации в системе

- активизировать функцию <Чтение из файла>;

- при помощи диалогового окна открыть файл "имя. alf", в котором сохранена конфигурация

- подождать пока программа прочитает конфигурацию из файла.

конфигурацию, полученную любым из приведенных способов, можно редактировать при помощи настроек программы конфигурации (добавить/удалить плату или линию на плате, описать клавиши пульта, добавить/удалить абонента и т. д.).

ЗАПИСЬ КОНФИГУРАЦИИ В ФАЙЛ

- в любой момент работы программы конфигурации, или если компьютер не подключен к системе ALFA, возможно отображаемую конфигурацию записать в файл "имя. alf" функцией <Запись в файл>. Из этого файла записанную конфигурацию можно прочитать функцией <Чтение из файла>.

ЗАПИСЬ КОНФИГУРАЦИИ В СИСТЕМУ

перед записью конфигурации в систему рекомендуется сохранить ее в файле.

- Собственно конфигурация системы осуществляется функцией <Запись в систему> (все выполняемые до этого операции находятся только в памяти компьютера).

программа конфигурации при помощи диалоговых окон подсказывает все необходимые действия при проведении конфигурации системы.

- При помощи серийного порта компьютера и устройства конфигурации программа запишет данные в систему ALFA (плата управления);

- После передачи необходимых данных программа конфигурации предложит подключить пульт "OP0" к системе (к конектору "PULT 0" платы подключения пультов в соединительной единице подключить кабель от пульта, а пульт установить в конфигурационный режим);

- Клавишей <Запись> на пульте запишем конфигурацию в пульт "OP0";

- После передачи данных в пульт "OP0" пульт отключить от соединительной единицы;

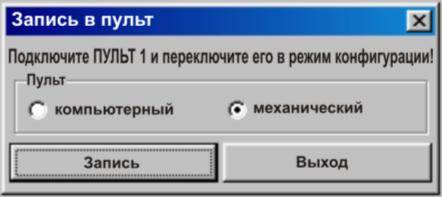

- Подключить пульт "OP1" к системе (к конектору "PULT 0" платы подключения пультов в соединительной единице подключить кабель от пульта, а пульт установить в конфигурационный режим);

- Клавишей <Запись> на пульте запишем конфигурацию в пульт "OP1".

во время обмена данными между компьютером и системой в нижней части экрана индикатор отображает состояние этого обмена.

- Если запись конфигурации в систему прошла успешно программа выдаст сообщение: "Конфигурация прошла успешно";

- Подключенная система сконфигурирована.

ПЕРЕКЛЮЧЕНИЕ СКОНФИГУРИРОВАННОЙ СИСТЕМЫ ИЗ РЕЖИМА КОНФИГУРАЦИИ В РАБОЧИЙ РЕЖИМ

- Выключить питание на источнике питания соединительной единицы;

- Отключить устройство конфигурации от системы;

- Подключить конекторы обоих пультов к плате подключения пультов соединительной единицы (OP0 -> к конектору „PULT 0“, OP1 -> к конектору „PULT 1“);

- На плате управления (ALFA-DR-KR) перемычку переставить в режим работы системы:

J401 (A15) установлена,

J402 (WREE) не установлена;

- Включить питание на источнике питания соединительной единицы.
