«Индивидуальный 2-х этажный жилой дом» (стр. 1 )

«Индивидуальный 2-х этажный жилой дом»

Орловский Государственный Аграрный Университет

Инженерно-строительный институт

Кафедра агропромышленного и гражданского строительства

КУРСОВОЙ ПРОЕКТ

по дисциплине "Технология возведения зданий"

На тему: «Индивидуальный 2-х этажный жилой дом»

Выполнил:

Студент группы С – 481

Шифр 080606

Доцент кафедры АПГС

Орел 2012

Орел ГАУ

Инженерно-строительный институт

Кафедра агропромышленного и гражданского строительства

З А Д А Н И Е

на курсовой проект по дисциплине

«Технология возведения зданий и сооружений»

Студента (ки)__________________ группы___________________

I. Тема проекта:______________________________________________

_____________________________________________________

II. Срок сдачи курсового проекта:_______________________________

III. Исходные данные для проектирования:

● Номер варианта:____________

_______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Задание выдано:______________________________________________

Задание выдал:________________________________________________

Задание принял:_______________________________________________

ОРЛОВСКИЙ ГОСУДАРСТВЕННЫЙ АГРАРНЫЙ УНИВЕРСИТЕТ

Инженерно-строительный институт

Кафедра агропромышленного и гражданского строительства

РЕЦЕНЗИЯ

На курсовой проект по дисциплине: «Технология возведения зданий и сооружений».

Студента (ки)____________________ группы_________________

Тема проекта:______________________________________________________

___________________________________________________

Замечания:

расчетно-пояснительная записка______________________________________

______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Графическая часть__________________________________________________

________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Подпись:

15.Отделка внутренняя - в жилых комнатах - оклейка обоями повышенного качества; в кухнях и уборных - масляная панель высокой 160 см; облицовка стены над кухонным рядом глазурованной плиткой высотой 45 см-: в ванных комнатах - панель из глазурованной плитки высотой 180 см, выше высококачественная клеевая покраска.

Вариант 7

Индивидуальный 2-х этажный жилой дом

Содержание

Задание на курсовой проект

1.  Краткая характеристика здания

2.  Спецификация сборных железобетонных элементов

3.  Спецификация монолитных элементов

4.  Спецификация арматурных каркасов, собираемых на строительной площадке

5.  Схема армирования монолитных конструкций

6.  Ведомость подсчета объема работ

7.  Ведомость подсчета трудозатрат и машино-смен

8.  Выбор крана для производства работ

9.  Выбор комплексной бригады

10.  Ведомость потребности в конструкциях, изделиях, полуфабрикатах и основных материалах.

11.  Ведомость потребности в грузозахватных приспособлениях

12.  Технология производства работ

13.  Технико-экономические показатели

Литература

1.  Краткая характеристика здания

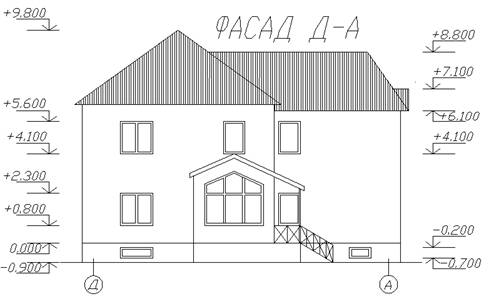

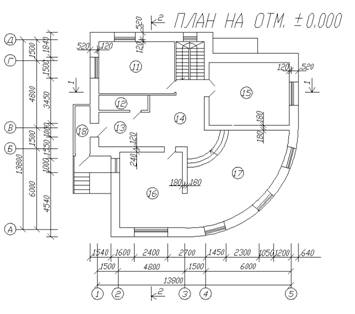

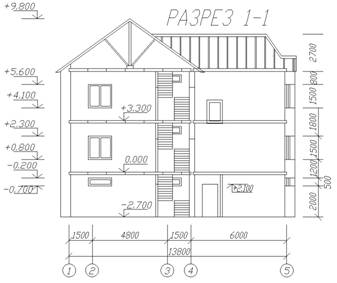

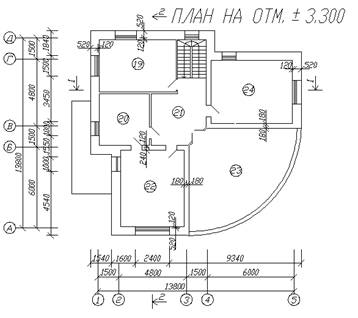

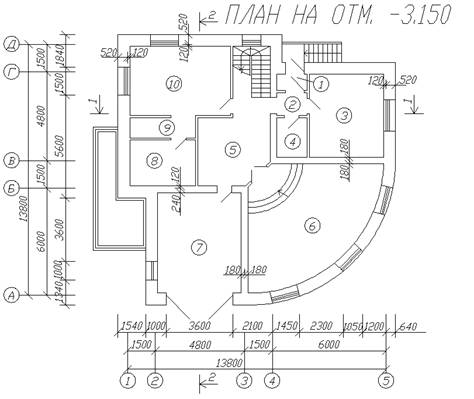

Здание индивидуальный 2-х этажный жилой дом, с подвалом. Высота подвала – 2,7м, высота первого этажа – 3,3м, высота второго этажа – 3,3м. Здание в осях имеет следующие размеры: 1-2 – 1500мм, 2-3 – 4800мм, 3-4 – 1500мм, 4-5 – 6000мм, А-Б – 6000мм, Б-В – 1500мм, В-Г – 4800мм, Г-Д – 1500мм. Здание бескаркасное с продольными и поперечными несущими стенами. Элементами несущего остова являются фундаменты, наружные и внутренние стены, плиты перекрытия и лестницы. Принятый тип фундамента ленточный сборный ж/б, укладываемый на песчаную подготовку толщиной 100 мм. Глубина заложения фундамента – 1,8м.

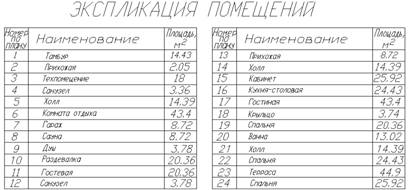

Наружные стены принять из кирпичной кладки толщиной 640мм. Внутренние стены монолитные толщиной 360мм. Перегородки выполнены из кирпича. Плиты перекрытия применяются пустотные. В спальнях, холлах, кабинете, комнате отдыха, прихожей, гостевой - применяется паркетный пол, в техпомещении, гараже – бетонный пол, в санузлах, кухне, душе, тамбуре положена плитка.

Крыша деревянная, стропильной конструкции. Кровля из прфильных волнистых листов. Лестница из металлических косоуров и доборных ступеней. Внутренняя отделка – в жилых комнатах - оклейка обоями повышенного качества; в кухнях и уборных – масляная панель высотой 160 см-: в ванных комнатах-панель из глазурованной плитки высотой 180 см, выше высококачественная клеевая покраска.

2.  Спецификация сборных железобетонных элементов

№ п\п	Наименование конструкци	Эскиз	Размеры, мм	Пл-дь Конструкции, мм	Масса Элемента, т	Треб. Кол-во На все здание	Масса на все здание, т
Длинна, l	Ширина, в	Высота, h
1	2	3	4	5	6	7	8	9	10
	Фундаментная подушка ФП-1 ФП-2		2400 1200	1000 1000	300 300	2,4 1,2	1375 687,5	30 1	41340 687,5
	Фундаментный блок ФБ-1 ФБ-2		2400 1200	600 600	600 600	1,44 0,72	2038 1019	120 4	244560 4076
1	Пли ты перекрыт ПК-1 ПК-2		7800 6000	1200 1200	220 220	9,36 7,2	2875 2150	14 24	40250 51600
2.	Перемыч ки ПБ-1 ПБ-2 ПБ-3 ПБ-4 ПБ-5		1900 1300 1900 2700 2700	120 120 250 120 250	140 140 220 140 220	0,228 0,156 0,475 0,324 0,675	81 54 260 110 380	51 44 12 6 2	4131 2376 3120 660 760
3.	Прогон ПРГ		4200	200	500	0,84	1050	3	3150

3.  Спецификация монолитных элементов.

№ п\п	Наименование конструкции	Марка бетона	Размеры, мм	Кол-во шт.	Объем одного элемента, м3	Общий объем, м3
Длина, l	Ширина, b	Высота, h
1	2	3	4	5	6	7	8	9
1.	Внутренние стены МВС-1 МВС-2 МВС-3	В20 В20 В20	4500 6000 3200	360 360 360	3000 3000 3000	4 3 1	4,86 6,48 3,456	19,44 19,44 3,456
2.	Перекрытие МПК-1 МПК-2	В20 В20	5000	2000	0,22	3 3	9,7 2,2	29,1 6,6

4.  Спецификация арматурных каркасов, собираемых на строительной площадке.

№ п\п	Назначение армокаркаса	Размеры и объем монолитной конструкции, армируемой одним каркасом, м3	Интенсивность армирования, кг/м3	Вес арматурного каркаса, кг	Количество каркасов, шт	Полный вес каркасов, кг	Преобладающий диаметр арматуры, мм
1	2	3	4	5	6	7	8
1. 2. 3. 4. 5. 6.	МВС-1 МВС-2 МВС-3 МПК-1 МПК-2	4,5*0,36*3=4,86 6*0,36*3=6,48 3,2*0,36*3=3,456 3,14*7,52/4*0,22=9,7 5*2*0,22=2,2	90 90 90 90 90	437,4 583,2 311,0 873,2 198	6 5 1 3 3	2624,4 5830 311,0 2619,6 594	12 12 12 14 14

5.Схемы конструктивного армирования монолитных внутренних стен для обычных условий строительства
