Инструмент для работ с фазами газораспределения BMW N43

Инструмент для работ с фазами газораспределения BMW N43

Арт.

Для блокировки и позиционирования распределительного и коленчатого вала при работах с ГРМ

напр. при замене цепи привода распредвала и замене элементов Vanos

Применение: BMW 1-й серии E81/82/87/88, 3-й серии E90/91/92/93 и 5-й серии E60/E61
N43 B16A/AA, N43 B20A/AA и N43 B20AY с 2006 г. в.

-------

№

Описание

Кол-во

V-OEM

A

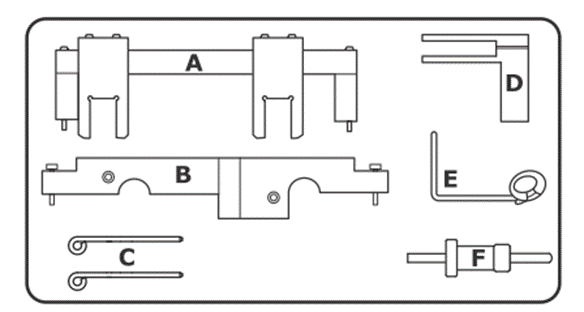

Установочный инструмент распредвала

1

1

B

Установочный инструмент датчика положения распредвала

1

1

C

Фиксирующий штифт натяжного устройства цепи

1

1

D

Установочный инструмент балансировочного вала

1

1

E

Фиксирующий шип маховика

1

1

F

Инструмент для предварительного натягивания цепи привода распредвала

1

1

Примечание перед началом работ

Всегда соблюдать актуальные инструкции производителя

или использовать напр. документацию AUTODATA

Отсоединить аккумулятор, удалить свечи зажигания

Двигатель повернуть в обычном направлении вращения. Соблюдать моменты затяжки.

Поворачивать двигатель ТОЛЬКО на шестерне коленчатого вала,

НЕ поворачивать коленчатый или распределительный вал при снятой цепь привода распредвала.

Настроить фазы газораспределения:

Демонтировать масляный поддон двигателя

Монтировать установочный инструмент распредвала [A].

ПРИМЕЧАНИЕ:

Установочный инструмент распредвала должен прилегать вровень к головке блока цилиндров.

Снятие:

Снять цепь привода распредвала, центральный болт регулятора фаз газораспределения, колеса импульсного датчика положения распредвала и регуляторы фаз газораспределения.

Установить фиксирующий инструмент маховика [E].

Натяжное устройство цепи масляного насоса сжать и вставить фиксирующий штифт [С].

Снятие:

Центральный болт и ступица колеса ременной шкив коленвала

Запорный винт из блока цилиндров и головки блока цилиндров

Винты с цилиндрическим концом направляющей шины цепи привода распредвала

Винт направляющей шины цепи привода распредвала

Натяжная шина, направляющая шина, цепь привода распредвала и колесо коленвала как целый элемент.

Крышка балансировочного вала.

Теперь монтировать установочный инструмент балансировочного вала [D].

Установка

Фиксирующий шип маховика должен быть установлен.

Установочный инструмент распредвала должен прилегать вровень к головке блока цилиндров.

Соблюдать правильную позицию установочного инструмента балансировочного вала.

Установить натяжную шину, направляющую шину, цепь привода распредвала и колесо коленвала как целый элемент.

Монтировать ременной шкив ступицы колеса. Затянуть усилием руки центральный болт ременного шкива коленвала.

ПРИМЕЧАНИЕ:

Центральный болт ременного шкива коленвала можно

использовать ТОЛЬКО один раз.

Извлечь фиксирующий штифт из натяжного устройства цепи масляного насоса

Затянуть центральный болт ременного шкива коленвала. Момент затяжки: 300 Нм

Снятие:

Фиксирующий инструмент маховика.

Установочный инструмент балансировочного вала.

Установка:

Регулятор фаз газораспределения.

Колеса импульсного датчика положения распредвала.

Центральный болт регулятора фаз газораспределения.

(Затянуть винты усилием руки)

Инструмент для предварительного натягивания цепи привода распредвала [F].

Натяжной болт закручивать пока он не дойдет до натяжной шины.

Снять установочный инструмент [B] для датчика положения распредвала.

Установочные штифты должны находится в отверстиях для импульсного датчика положения распредвала.

Предварительно натянуть цепь привода распредвала зажимным инструментом [F] на 0,6 Нм.

Затянуть центральный болт регулятора фаз газораспределения. Момент затяжки: 20 Нм + 180°.

Снятие:

Фиксирующий шип маховика.

Установочный инструмент для датчика положения распредвала.

Установочный инструмент распредвала.

Удалить инструмент для предварительного натягивания цепи привода распредвала и монтировать натяжное устройство цепи.

(Момент затяжки: 65 Нм)

ПРИМЕЧАНИЕ:

Спустить масло из натяжного устройства цепи, если оно будет использоваться снова.

Коленвал повернуть на два оборота направо.

Убедиться, что фиксирующий штифт маховика [E] и установочный инструмент распредвала [A] могут монтироваться.

Собрать автомобиль по инструкции производителя.
