Гарантийные обязательства

Гарантийные обязательства

  iii.

  iv.

  v.  Вращайте винт фиксатора до тех пор, пока предметный столик будет ограничен в перемещении вверх.

Гарантийные обязательства

Гарантийный срок эксплуатации микроскопа составляет 5 лет со дня продажи. Гарантия не распространяется на лампы и предохранители. В течение гарантийного периода покупатель имеет право на бесплатный ремонт или замену вышедшего из строя микроскопа при условии его правильной эксплуатации, т. е. при соблюдении норм и правил, изложенных в настоящей инструкции по эксплуатации.

Инструкция по эксплуатации

Серия B3



  vi.  Откройте крышку, аккуратно извлеките старую лампу и вставьте новую.

  vii.  Не прикасайтесь незащищенными руками к стеклянной поверхности лампы, т. к. любая грязь, пыль или жировые пятна значительно сокращают срок службы лампы. Загрязненные места можно протереть мягкой тканью, смоченной спиртом.

  viii.  Заменяйте лампу на аналогичную по параметрам.

b.  Замена предохранителя.

  iii.  Вставьте плоский ключ в прорезь на крышке отсека предохранителя, осторожно нажмите и поверните на ¼ оборота в направлении, указанном на корпусе.

  iv.  Вытащите крышку с предохранителем.

  v.  Вытащите старый предохранитель и вставьте новый 0.5 А

  vi.  Установите предохранитель на место.

3.  Уход за механической частью.

a.  Регулировка усилия механизма грубой фокусировки.

Регулировочное кольцо расположено между рукояткой грубой фокусировки и корпусом микроскопа (рис. 1). Вращением этого кольца по часовой или против часовой стрелки можно регулировать усилие механизма грубой фокусировки.

b.  Регулировка фиксатора перемещения предметного столика.

Для предотвращения повреждения объективов 40х и 100х микроскоп оборудован фиксатором. Заводская регулировка настроена на стандартную толщину покровного стекла 0.17 мм. При использовании стекла другой толщины может понадобиться регулировка фиксатора для предотвращения повреждения объективов 40х и 100х при соприкосновении их с покровным стеклом.

  iii.  Освободите винт фиксатора при помощи 6-гранного ключа.

  iv.  Добейтесь резкого изображения при помощи механизма точной фокусировки для 4х и 10х объектива.

в окуляре микроскопа), возможно, потребуется установить или, наоборот, убрать CS кольцо.

Обслуживание микроскопа

Внимание! Перед выполнением операций обслуживания выключите микроскоп и отключите от сети питания.

1.  Уход за оптическими компонентами.

a.  Не разбирайте оптические элементы микроскопа.

b.  Перед чисткой оптических поверхностей удалите с них пыль мягкой кисточкой или сжатым воздухом.

c.  Чистка окуляров.

  iii.  Не вынимайте окуляры из окулярных трубок.

  iv.  Проводите чистку только наружных поверхностей окуляров.

  v.  Чистку проводите мягкой чистой тканью, слегка смоченной спиртом или эфиром. Чистку проводите круговыми движениями от центра линзы к краю, не прикладывая значительных усилий, чтобы не поцарапать поверхность линзы.

d.  Чистка объективов.

  iii.  Не вынимайте объективов из револьверной головки.

  iv.  Способ очистки такой же, как у окуляров.

e.  Чистка конденсора.

  iii.  Чистке подлежит только верхняя поверхность линзы, порядок чистки такой же, как у окуляров.

f.  Чистка оптической системы подсветки.

  iii.  Чистке подлежит только наружная поверхность верхней линзы.

  iv.  Проводите чистку так же, как у окуляров.

2.  Уход за электрической частью.

a.  Замена лампы

  i.  Осторожно положите микроскоп на бок и открутите винты крепления крышки лампового отсека.

Вступление

Благодарим Вас за выбор микроскопа Motic!

Конструкция этого микроскопа сочетает в себе простоту эксплуатации, оптимальную функциональность и минимальные требования к обслуживанию.

Перед началом использования микроскопа внимательно прочитайте настоящую инструкцию по эксплуатации.

Ваш новый микроскоп обладает великолепным разрешением и четкостью изображения. Он оборудован механическим предметным столиком с возможностью перемещения препарата в диапазоне 70х50 мм в направлении Х и Y, соответственно, с точностью 0.1 мм, что позволяет выбирать оптимальное положение наблюдаемого объекта. Четыре объектива микроскопа размещены на револьверной головке с фиксацией положения. Вращением револьверной головки в обоих направлениях Вы можете производить смену увеличения микроскопа. Кроме того, микроскоп оборудован коаксиальным механизмом грубой и точной фокусировки, фокусируемым конденсором Аббе с числовой апертурой 1.25 и встроенной галогенной лампой в системе освещения.

Распаковка

Каждый микроскоп упакован в картонную коробку и пенопластовый контейнер. Упаковка должна содержать: основание, блок питания, бинокулярную головную часть, два окуляра, две защитные крышки окуляров, четыре объектива, конденсор, механизм держателя, фильтры, плавкий предохранитель, защитный чехол, пузырек с иммерсионным маслом и шестигранный 2 мм ключ.

Извлеките микроскоп и его составные части из упаковки с максимальной осторожностью. Сохраните упаковку, она может понадобиться для транспортировки микроскопа.

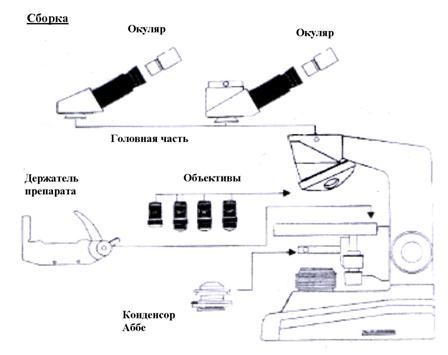

Сборка микроскопа

Установите микроскоп на ровную, устойчивую и чистую поверхность. Снимите защитную крышку (или пленку) с посадочного места головной части и установите ее на микроскоп, открутив

предварительно винт фиксации. Убедившись, что головка встала в посадочное место, закрутите винт.

Открутите защитные пластиковые крышки на револьверной головке. С помощью механизма грубой фокусировки переместите предметный столик в крайнее верхнее положение. С помощью механизма фокусировки конденсора переместите держатель конденсора в нижнее положение. Предварительно открутив винт фиксации конденсора, вставьте его в кольцо держателя таким образом, чтобы деления апертурной диафрагмы были видны со стороны фронтальной части. Зафиксируйте конденсор при помощи винта и переведите его при помощи механизма фокусировки в верхнее положение. Переместите предметный столик в крайнее нижнее положение, открутите два винта фиксации, установите механизм держателя препарата и зафиксируйте его винтами. Установите в любое гнездо револьверной головки сначала объектив с наименьшим увеличением (4х). Затем последовательно установите объективы 10х, 40х и 100х. Снимите защитные крышки с окулярных трубок и установите окуляры. Подсоедините к соответствующему гнезду в задней части микроскопа кабель питания.

Внимание! Перед включением микроскопа убедитесь, что напряжение в сети соответствует необходимому.

·  Переключатель находится в полностью выдвинутом положении. 30% светового потока направляется в окуляры, 70% - в третий порт.

Фотоадаптер представляет собой оптическую систему с увеличением 2.5 х, которая предназначена для переноса изображения наблюдаемого предмета, сформированного объективом микроскопа, на пленку фотоаппарата. Для присоединения к фотоадаптеру фотоаппарата необходим T-mount адаптер.

1.  Выкрутите из фотоаппарата объектив и на его место вкрутите фотоадаптер.

2.  Ослабьте винт фиксации (рис. 3), вставьте адаптер с фотоаппаратом и затяните винт фиксации.

3.  Переведите переключатель режима просмотра либо в среднее, либо в полностью выдвинутое положение.

Адаптер для CCD камеры представляет собой линзовую систему, предназначенную для переноса изображения наблюдаемого объекта, сформированного объективом микроскопа, на чувствительный элемент камеры. Адаптер имеет резьбу стандарта “С” и переходное кольцо “CS” для присоединения различных видов видеокамер.

1.  Ослабьте винт фиксации (рис. 3), вставьте адаптер с камерой и затяните винт фиксации.

2.  Переведите переключатель режима просмотра либо в среднее, либо в полностью выдвинутое положение.

Если изображение, полученное с помощью камеры не отфокусировано (при четком изображении наблюдаемого объекта

8.  Использование полевой диафрагмы

Полевая диафрагма определяет размер освещаемой области в плоскости объекта. Вращением кольца можно менять размер полевой диафрагмы. Для оптимального освещения наблюдаемого объекта диаметр полевой диафрагмы должен быть чуть больше диаметра поля зрения. Если же размер полевой диафрагмы будет значительно превосходить размер поля зрения, то возможны засветки и снижение контраста изображения.

Толщина предметного стекла должна быть не более 1.7 мм. В противном случае, изображение полевой диафрагмы нельзя будет сфокусировать в плоскости объекта.

Использование фото - и видеоадаптеров (для модели В3-223)

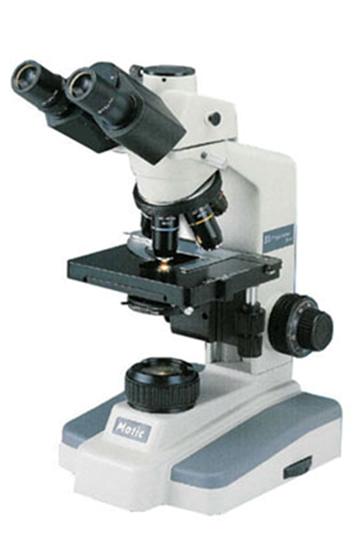

Модель В3-223 оборудована третьим портом вверху головной части, который предназначен для установки фотоаппарата или цифровой камеры с помощью соответствующих адаптеров (Рис. 2). Переключатель режима просмотра (Рис. 3) имеет два положения:

·  Переключатель находится в задвинутом положении. 100% светового потока направляется в окуляры.

Работа с микроскопом

Включение Перед включением микроскопа установите регулятор яркости подсветки в положение минимума. Включите питания, переведя выключатель в положение “ON”. Установите необходимую яркость подсветки. Установка межзрачкового расстояния. Регулировка межзрачкового расстояния производится вращением окулярных тубусов. Установите расстояние между ними таким образом, чтобы поле зрения микроскопа приобрело вид правильной окружности. Фокусировка микроскопа. Установите минимальное увеличение микроскопа.

b.  С помощью механизма грубой фокусировки переведите предметный столик в крайнее нижнее положение.

c.  Закрепите в механизме держателя препарата исследуемый объект и поместите его, при необходимости, в центр поля зрения при помощи вращения рукояток перемещения в горизонтальной плоскости (X и Y).

d.  При помощи рукояток грубой фокусировки добейтесь четкого изображения наблюдаемого объекта.

e.  При помощи рукояток точной фокусировки добейтесь точной фокусировки, если это необходимо.

4.  Диоптрийная установка окуляров.

a.  Рассматривая объект правым глазом, добейтесь четкого изображения с помощью точной фокусировки.

b.  Рассматривая объект левым глазом, добейтесь четкого изображения вращением кольца диоптрийной подвижки левого окуляра.

5.  Центрировка конденсора.

a.  Полностью откройте полевую диафрагму и апертурную диафрагму конденсора.

b.  Разместите наблюдаемый объект на предметном столике покровным стеклом вверх.

c.  Добейтесь четкого изображения наблюдаемого объекта при 10х объективе.

d.  Установите минимальное значение полевой диафрагмы.

e.  С помощью рукоятки фокусировки конденсора добейтесь четкого изображения полевой диафрагмы.

f.  Вращением винтов центрировки конденсора переместите изображение полевой диафрагмы в центр поля зрения микроскопа.

6.  Регулировка апертурной диафрагмы.

a.  Назначение апертурной диафрагмы – получение максимального разрешения и контраста изображения. Меньшие значения апертурной диафрагмы способствуют повышению контраста изображения, но снижают разрешающую способность. Оптимальное значение, как правило, подбирается опытным путем. Ниже приведены ориентировочные значения:

Объектив Апертура

4х до 1/8

10x от 1/8 до 1/4

40x от 1/8 до 1/2

100х от 1/2 до 3/4

7.  Изменение увеличения.

a.  Микроскоп является парфокальным, т. е. при смене увеличения изображение должно оставаться четким (отфокусированным). Однако, из-за возможных небольших различий между объективами при смене увеличения может потребоваться небольшая подфокусировка. Используйте для этого рукоятки точной фокусировки.

b.  При переключении объективов с 40х на 100х, убедитесь, что 100х объектив не касается наблюдаемого предмета во избежание его повреждения.

c.  При использовании 100х объектива для получения максимального разрешения между покровным стеклом наблюдаемого объекта и фронтальной линзой объектива требуется иммерсионное масло.

  i.  Достаточно маленькой капли иммерсионного масла.

  ii.  Если появляются воздушные пузырьки, они удаляются небольшим поворотом револьверной головки и возвращением ее в прежнее положение.

  iii.  После наблюдения все части микроскопа, контактировавшие с маслом, должны быть очищены. Для очистки используйте чистую мягкую хлопчатобумажную ткань, слегка смоченную спиртом. Имейте в виду, что засохшее масло на фронтальной поверхности 100х объектива будет препятствовать нормальной работе объектива при его повторном использовании и, в конечном счете, может вызвать повреждение оптической поверхности.
