Инструкция по настройке Маршрутизатора DIR-320 H/W

Инструкция по настройке Маршрутизатора DIR-320 H/W

Инструкция по настройке Маршрутизатора DIR-320 H/W

Тип подключения PPPoE

Операционная система Windows XP

Провайдер БашИнформСвязь

При подключении маршрутизатора к ADSL модему, модем должен быть настроен в режиме Brige.

Настройка производится в 3 этапа:

I Подключение проводов к устройству

II Настройка сетевого интерфейса компьютера

III Настройка маршрутизатора

I Подключение проводов к устройству

1.  Подключить провод провайдера к разъему «Internet» (серого цвета) устройства (рис.1)

Рис.1

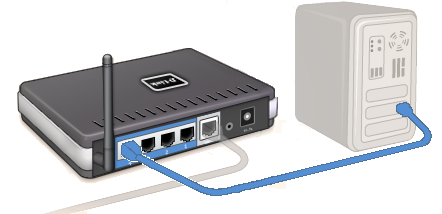

2.  Подключить кабель синего цвета, входящего в комплект поставки, одним концом к разъему 1 устройства, другим – к сетевой плате компьютера (Рис.2)

Рис.2

3.  Подключить блок питания, входящий в комплект поставки, к маршрутизатору (Рис. 3)

Рис.3

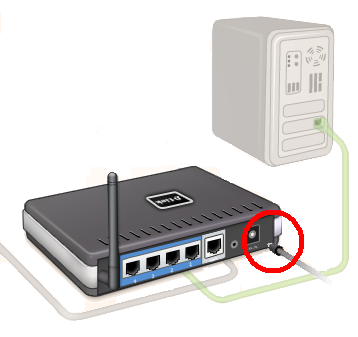

4.  Нажать и удерживать в течении 10-15 секнд кнопку «Reset» на задней панели прибора (Рис.4)

Рис. 4

II Настройка сетевого интерфейса компьютера

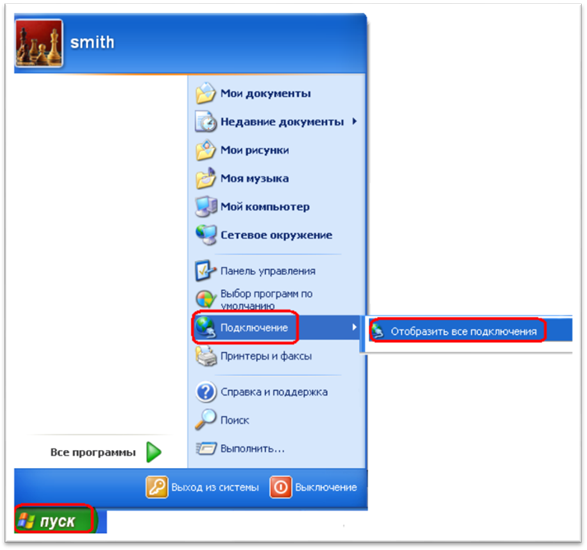

1.  Откоыть окно «Сетевые подключения»

Пуск->Подключение->Отобразить все подключения (Рис.5)

Рис.5

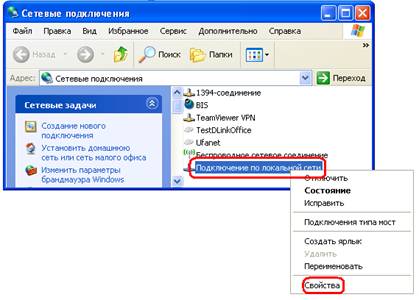

2.  В появившемся окне (Рис.6)подвести курсор к пункту «Подключение по локальной сети», нажать ПРАВУЮ клавишу мыши, выбрать пункт «Свойства»

Рис.6

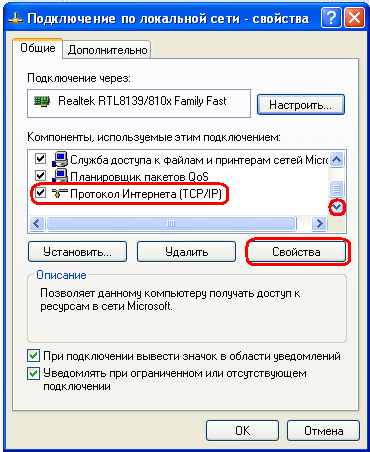

3.  В появившемся окне «Подключение по локальной сети-свойства»(Рис.7) При помощи полосы прокрутки, выбрать пункт «Протокол Интернета (TCP/IP)» и нажать кнопку «Свойства»

Рис.7

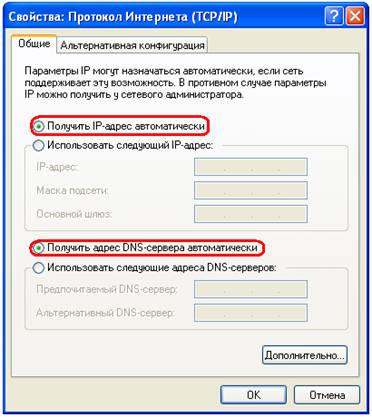

4.  В появившемся окне (Рис. 8)

Нажать радиокнопки (или убедиться что кнопки нажаты) «Получить IP-адрес автоматически » и «Получить адрес DNS-сервера автоматически»

Рис. 8

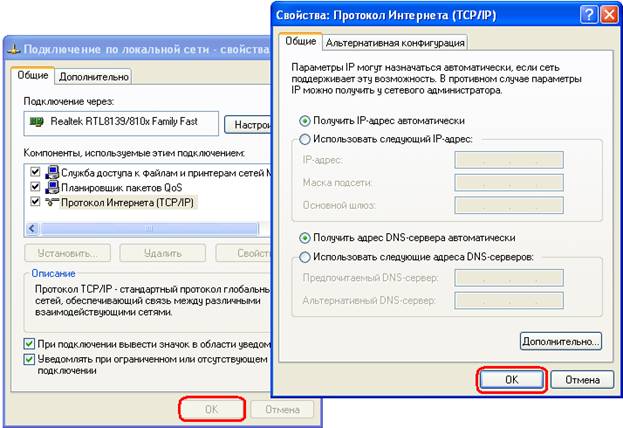

5.  Сохранить настройки нажав кнопки «ОК» сначала в окне «Свойства: Протокол Интернета (TCP/IP)», затем в окне «Подключение по локальной сети - свойства» (Рис. 9)

Рис. 9

III Настройка маршрутизатора

1.  В адресной строке программы Интернет експлорер ввести строку с адресом устройства : «http://192.168.0.1» (Рис. 10)

Рис. 10

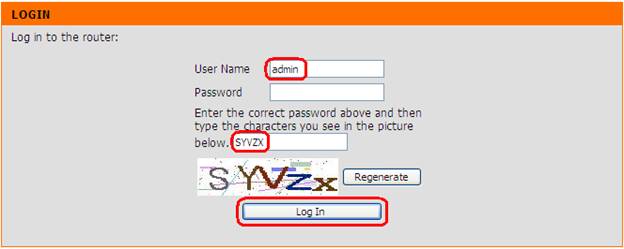

2.  В появившемся окне (Рис.11) В поле «User Name» ввести admin, ввести символы графического рисунка, Нажать клавишу «Log In»

Рис. 11

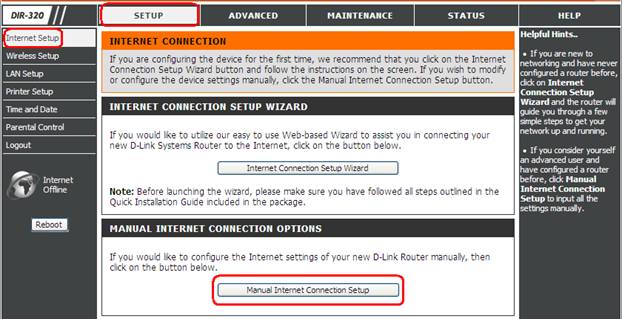

3.  В окне настройки Web интерфейса устройства (Рис.12) последовательно выбрать пункты: SETUP, Internet Setup, нажать клавишу Manual Internet Connection Setup.

Рис.12

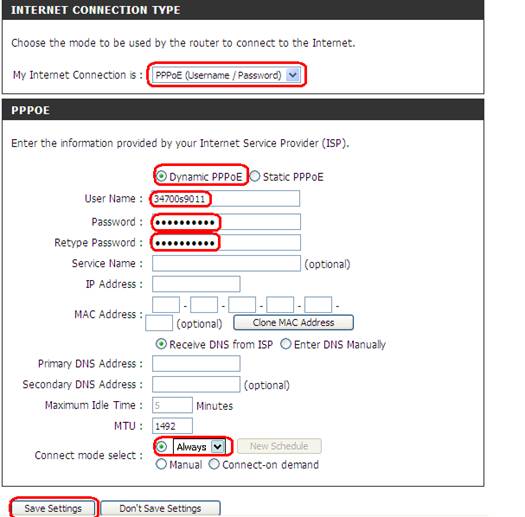

4.  В окне настроек (Рис.13) ввыполнить следующие настройки:

1.  В списке «My Intrnet Connectiob is» выбрать пункт PPPoE(Username/Password)

2.  В разделе PPPoE активизировать радиокнопку «Dynamic PPPoE»

3.  В поле «User Name» ввести имя пользователя (логин) из договора с БИС

4.  В поле «Password» ввести пароль из договора с БИС

5.  В поле «Retype Password» ещё раз ввести пароль из договора с БИС

6.  В разделе «Connection mode select» активировать радиокнопку напротив списка, в списке выбрать строку «Always»

Рис.13

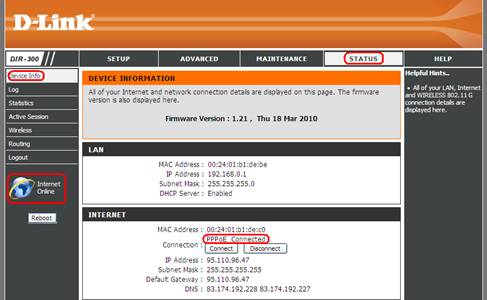

5.  Убедиться что маршрутизатор поднял соединение с провайдером (Рис.14).Перейти во вкладку «Status», выбрать раздел «Device Info»,

Убедиться что пиктограмма «Intrnet Online» являестся цветной и в раделе «INTERNET» присутствует надпись «PPPoE Connected»

Рис.14

На этом настройка маршрутизатора закончена.
