ИНСТРУКЦИЯ ПО УСТАНОВКЕ

Предостережение пользователю

1.Не прикасайтесь к HID лампам, балластам и проводам перед и после включения и выхода на рабочий режим. В момент запуска балласт генерирует напряжение 23000В и может вызвать пробой не в лампе, которая является нагрузкой, а пробить на тело, которое ближе к массе автомобиля чем лампа.

2.Включайте и выключайте фары только при необходимости. Частые включения \выключения отрицательно сказываются на сроке службы ламп и являются причиной более быстрого испарения металла электродов лампы, что в свою очередь приведет к выходу из строя балласта.

3.Если Вы обнаружили повреждения в оборудовании или его неправильную работу:

Немедленно прекратите использование оборудования и обратитесь в установочный центр. Использование поврежденного или неисправного оборудования может привести к поражению током или пожару.

4.Когда свет внезапно погас.

Остановитесь в безопасном месте, выключите свет и через некоторое время повторно включите. Если это действие не исправило ситуацию, выключите свет на переключателе с повторным включением через 15 минут. Если фары включились нормально то это означает что произошел случайный сбой, вызвавший срабатывание защиты в балласте.

5.Регулировка света фар.

Яркость ксеноновых фар вдвое превышает яркость галогенных. По этой причине неправильно отрегулированные фары могут привести к ослеплению других участников движения с возникновением опасных аварийных ситуаций. Установите правильное распределение световых пучков в специализированной мастерской.

Устанавливаемое оборудование

Поскольку оборудование включает в себя устройства, являющиеся источником высокого напряжения, опасность сопровождает установку этих устройств. В случае необходимости установки оборудования или замены неисправных компонент пользуйтесь услугами ремонтных мастерских, обладающих соответствующей квалификацией. Не пытайтесь устанавливать оборудование самостоятельно.

Меры предосторожности (для установщиков)

Если Вы уронили или иным образом повредили HID лампу или балласт, прекратите установку и не используйте комплект. Если Вы обнаружили повреждение HiD ламп, балластов или проводов питания, также прекратите установку Не производите установку влажными или грязными руками. Это повышает опасность поражения током и повреждение оборудования. Тщательно проверяйте надежность электрических соединений. Бережно относитесь к лампам, не прилагайте к ним сверхнормативных усилий, не допускайте царапин и загрязнений. Не перемещайте оборудование, удерживая его за провода. Не включайте систему без фар ( за исключением случаев, когда необходимо убедиться в работоспособности системы). Во избежание пожаров не включайте систему вблизи легковоспламеняющихся предметов и жидкостей. После прикосновения к колбе лампы обезжиривайте ее спиртом.

Проверка возможности установки системы (проверка габаритных размеров лампы)

Лампа из комплекта имеет диаметр Ø 15мм и длину колбы 56мм от посадочной плоскости. Комплект не может быть установлен на автомобиль фара которого не может вместить лампу. Если лампа требует доработки перед установкой то обратитесь к Вашему продавцу за консультацией.

Размер А должен быть не менее 15мм.

Размер В должен быть не менее 56мм.

Следующие случаи не являются неисправностями :

Цвет свечения левой и правой фары незначительно различается.

Иногда незначительная разница в свечении является нормальной характеристикой изделия. В случае существенной разницы в цвете при установившемся режиме, свяжитесь с продавцом. заводской допуск ±500Кельвин.

Цвет лампы быстро меняется после включения. Это нормальная характеристика системы. Шум от балластов. Шум частотой 400гц происходит в результате генерации балластом напряжения. Неудовлетворительное включение ламп после того как они были быстро включены и выключены. Иногда это вызывает срабатывание защиты в балласте и не является неисправностью, если лампы включатся после нескольких секунд. Отказ ламп. Если двигатель запускается после включения фар то свет может рассеяться или выключиться – это связано с падением напряжения питания при пуске мотора и не является неисправностью. Проведите повторное включение фар.

Комплектность оборудования

№	Наименование	Кол-во
1	Балласт	2
2	Жгут проводов с реле	2
3	Монтажная скоба	2
4	Саморез	4
5	Стяжка длинная	8
6	Стяжка короткая	8
7	Гайка (для подключения к аккумулятору)	1

Инструмент для установки

Стандартный инструмент. Изоляционная лента. Спирт.

Схема установки (исключительно для установочных центров)

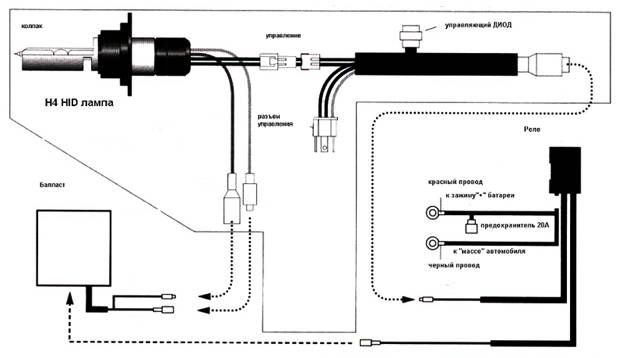

1.Схема подключения жгута проводов рис.1

инвертирующая перемычка

2.Подключение схемы

·  Подключите только правую сторону

·  Включите ближний свет

В случае если фара засветилась но «ближний\дальний» не переключается (лампа находится в положении «дальний») извлеките контролирующий диод с правой стороны и переставьте его наоборот (белая стрелка на диоде будет указывать в обратном направлении).Проверьте правильность переключения «ближний\дальний» и закончите подключение правой стороны.

Следующие симптомы указывают на неправильное подключение:

1.Если переключатель света в положении «ближний»

- свет зажигается правильно \ лампа в положении «дальний»

2. Если переключатель света в положении «дальний»

- свет не зажигается \ лампа не в положении «дальний»

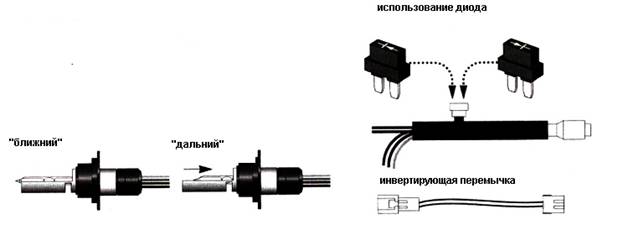

Это означает что диод должен быть включен в обратном направлении. Переместите диод,

Как показано на рис.2 и вставьте инвертирующую перемычку (см. рис.1)

3.Те же действия (см. п2.)произведите и для правой стороны.

рис.2

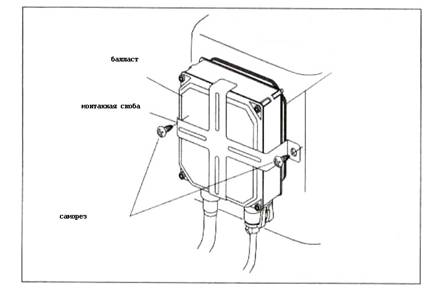

Установка балластов

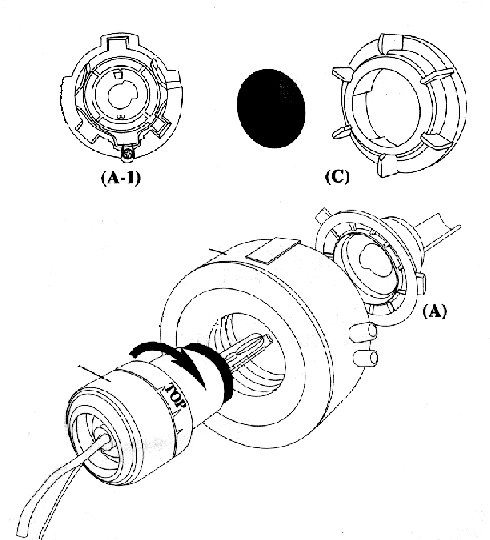

Установка ламп
