Солнечный коллектор «Сокол»
Солнечный коллектор «Сокол» | |||
Солнечный коллектор "Сокол" предназначен для нагрева жидкости - теплоносителя для применения в системах солнечного нагрева воды. Может использоваться как основной или дополнительный нагреватель в системе горячего водоснабжения. Для нагрева жидкости используется энергия прямого солнечного излучения. Может применяться в системах как с естественной или принудительной циркуляцией теплоносителя. В системе имеется отдельный замкнутый коллекторный контур, состоящий из коллекторов, трубопроводов и теплообменника в баке-аккумуляторе. Этот контур заправляется специальным (как правило, незамерзающим) теплоносителем. При нагреве теплоносителя в коллекторе он поступает в верхнюю часть теплообменника, отдает тепло воде в баке и охлаждаясь движется вниз, к входу в коллекторы, осуществляя постоянную циркуляцию при наличии солнечной радиации. Полный прогрев бака происходит постепенно, в течение всего светового дня, но поскольку отбор воды к потребителю производится из наиболее прогретых верхних слоев, пользование горячей водой возможно и до полного прогрева. В системах с принудительной циркуляцией в коллекторный контур включается циркуляционный насос, что дает возможность устанавливать бак-аккумулятор в любой части здания. | |||
| Арт. | Наименование | Основные характеристики |
| 32201 | Солнечный коллектор СОКОЛ | Габаритные размеры (без патрубков) 2021×1014×98 мм Расстояние между осями патрубков 1914 мм. Габаритная площадь (без патрубков) 2,05 м2 Апертура 1,90 м2 Масса (сухая). 49 кг Объём каналов поглощающей панели 1,95 л Рабочее давление теплоносителя, не более 0,7 МПа Материал поглощающей панели алюминиевые профили Прозрачная изоляция закаленное стекло, 4 мм., |
Цена, руб. | 19 000 | ||

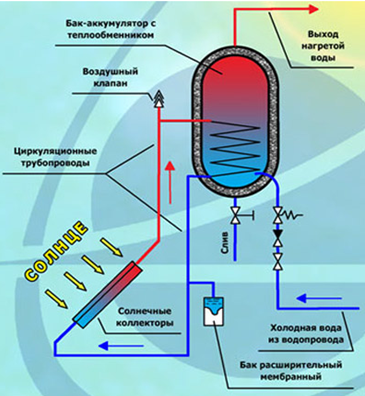

Принцип работы солнечного коллектора | |||
|
Солнечные водонагревательные системы.
Плоский солнечный коллектор представляет собой специальный теплообменник, преобразующий энергию солнечного излучения в тепловую энергию и передающий его теплоносителю – жидкости, движущейся внутри каналов поглощающей панели (абсорбера) коллектора. Его можно использовать для нагрева не только воды, но и других жидких теплоносителей, совместимых с материалом его поглощающей панели и применяемых в системах отопления, кондиционирования, хладоснабжения и промышленных технологических процессах. На основе солнечного коллектора создаются комплексы сезонных или круглогодичных систем горячего водоснабжения и отопления индивидуальных жилых зданий, коммунально-бытовых и производственных объектов (гостиницы, пансионаты, бассейны, детские лагеря отдыха, предприятия общественного питания, фермы, теплицы и т. д.) | |
Примерные системы с использованием солнечного коллектора. | |
Солнечная водонагревательная система на 125 литров | |
Солнечный коллектор «Сокол» | 1 шт. |
Бойлер ОКС 125 NTR (Чехия) напольный | 1 шт |
Насос циркуляционный RS 25/4 (Германия) | 1 шт |
Контроллер цифровой с 2 датчиками | 1 шт |
Расширительный бак 4 л. | 1 шт |
Воздухоотводчик автоматический | 1 шт |
Клапан предохранительный ВР 1/2” | 1 шт |
Манометр | 1 шт |
Общая стоимость системы (без доставки и установки) | 54 000 руб. |
Солнечная водонагревательная система на 250 литров | |
Солнечный коллектор «Сокол» | 2 шт. |
Бойлер ОКС 250 NTR (Чехия) напольный | 1 шт |
Насос циркуляционный RS 25/6 (Германия) | 1 шт |
Контроллер цифровой с 2 датчиками | 1 шт |
Расширительный бак 8 л. | 1 шт |
Воздухоотводчик автоматический | 1 шт |
Клапан предохранительный, 3 бар. | 2 шт |
Манометр | 1 шт |
Общая стоимость системы (без доставки и установки) | 85 000 руб. |
Солнечная водонагревательная система на 500 литров | |
Солнечный коллектор «Сокол» | 4 шт. |
Бойлер ОКС 500 NTR/1 МПа (Чехия) напольный | 1 шт |
Насос циркуляционный RS 25/6 (Германия) | 1 шт |
Контроллер цифровой с 2 датчиками | 1 шт |
Расширительный бак 12 л. | 1 шт |
Воздухоотводчик автоматический | 3 шт |
Клапан предохранительный, 3 бар. | 1 шт |
Манометр | 1 шт |
Общая стоимость системы (без доставки и установки) | руб. |
Солнечная водонагревательная система на 800 литров | |
Солнечный коллектор «Сокол» | 6 шт. |
Бойлер VT 800 FRM (Австрия) напольный | 1 шт |
Насос циркуляционный RS 25/6 (Германия) | 1 шт |
Контроллер цифровой с 2 датчиками | 1 шт |
Расширительный бак 18 л. | 1 шт |
Воздухоотводчик автоматический | 5 шт |
Клапан предохранительный, 3 бар. | 1 шт |
Манометр | 1 шт |
Общая стоимость системы (без доставки и установки) | 249 000 руб. |
Солнечная водонагревательная система на 1000 литров | |
Солнечный коллектор «Сокол» | 8 шт. |
Бойлер ОКС 1000 NTR/1 МПа (Чехия) напольный | 1 шт |
Насос циркуляционный RS 25/6 (Германия) | 1 шт |
Контроллер цифровой с 2 датчиками | 1 шт |
Расширительный бак 18 л. | 1 шт |
Воздухоотводчик автоматический | 6 шт |
Клапан предохранительный, 3 бар. | 1 шт |
Термоманометр, 150С, 6 бар | 2 шт |
Общая стоимость системы (без доставки и установки) | 308 000 руб. |
