Модульная система передачи технологических
программ МОСТ-3
Предназначена для передачи технологических управляющих программ, математического обеспечения СЧПУ, параметров между персональным компьютером и системами ЧПУ без применения перфоленты, а также для организации их упорядоченного хранения.
Устройства, входящие в состав модульной системы, подключаются к ПЭВМ по интерфейсу
RS-232С (скорость связи 115,2 Кбит/с) или USB.
Прилагаемое программное обеспечение позволяет работать в среде Windows 95/98/NT/2000/XP.
Обеспечивает прием-передачу и упорядоченное хранение управляющих программ для станков с системами ЧПУ следующих типов:
- 2Р22; 2У22; 2Р32; 2С42; КМ43; КМ85; 2С85; 2М43;
- BOSCH CC 200/300M; BOSCH Micro 8; NUMERIK CNC600, CNC645, CNC646; FANUC 6/7/9; TNC145, TNC155; SIEMENS SINUMERIK 5/7/8; SIEMENS SINUMERIK 802;
- НЦ-31 и МС-2109 (в комплекте с платой NC)
Возможна адаптация МОСТ-3 к любой системе ЧПУ отечественного и импортного производства.

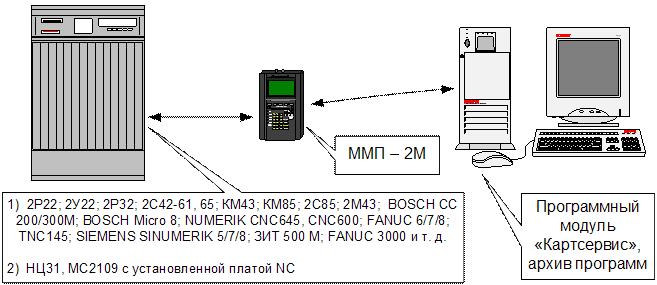

Структурная схема МОСТ-3
Состав компонентов системы МОСТ-3
№ п/п | Наименование | Краткая характеристика |
1 | Мобильный модуль памяти ММП-2М | Базовый модуль системы МОСТ-3, объем памяти от 2 Мб до 2 Гб (с картой памяти SD/MMC). Поддерживает все типы интерфейсов ФСУ и перфоратора с СЧПУ (параллельный, последовательный). |
2 | ПО "КАРТСЕРВИС" | Автоматизированное рабочее место технолога. Применяется для подготовки текстов управляющих программ и сопряжения ММП-2М и ПЭВМ |
3 | Плата NC | Объем памяти 16 Кб. Применяется для СЧПУ НЦ31, МС2109 вместо КВП (кассеты внешней памяти). Поддерживает последовательный двухсторонний обмен с модулем ММП-2М |
4 | Кабели и устройства сопряжения с СЧПУ | Применяются для сопряжения модуля ММП-2М и СЧПУ по последовательным и параллельным интерфейсам. |
Наши специалисты обеспечат оптимальный подбор компонентов модульной системы для Вашего оборудования, а также её установку, наладку и обучение персонала.
Гарантийные обязательства
Предприятие предоставляет гарантию в течение 3-х лет.
Ссылки
Мобильный модуль памяти ММП-2М. Руководство по эксплуатации
