Распределитель и усилитель компонентного видео и цифрового аудио сигнала с 1 входом и 9 выходами для установки в стойку 1U и работы по кабелю CAT5 |
МОДЕЛЬ: AV-BOX YE09D, AV-BOX YE02DR
AV-BOX YE09D – это усилитель-распределитель с 1 входом и 9 выходами для кабеля категории 5 (CAT5), позволяющий передавать компонентное видео формата HDTV и цифровое аудио по неэкранированной витой паре категории 5 (UTP CAT5). Применяется для передачи и распределения сигнала одного видео и аудио источника на несколько приемных устройств, таких как мониторы, плазменные экраны, телевизоры и т. п.
Модель AV-BOX YE09D – Усилитель-распределитель компонентного видео и цифрового аудио сигнала с 1 входом и 9 выходами для передачи сигнала по кабелю CAT5
Основные характеристики:
l Увеличивает дальность передачи и распределяет сигнал одного источника компонентного видео и цифрового аудио сигнала на 9 дисплеев HDTV.
l Увеличивает дальность передачи видео сигналов по кабелю CAT5 до 300 метров.
l Поддерживает сигнал стандарта HDTV: 480i/480p/720p/1080i/1080p.
l Работает с AV-BOX YE02DR в качестве приемника компонентного видео и цифрового аудио сигнала, передаваемого по кабелю CAT5, на удаленной стороне.
l Один выход устройства поддерживает каскадное подключение нескольких устройств для дисплеев большего размера.
l Идеально подходит для вестибюлей кинотеатров, экспозиций на торговых местах, конференц-центров, аэропортов и других мест, в которых требуется передача одного сигнала на несколько дисплеев.
Модель AV-BOX YE02DR – Приемник компонентного видео (YPbPr) и цифрового аудио сигнала для кабеля CAT5 (дополнительное устройство для модели AV-BOX YE09D)
Основные характеристики:
l Предназначен для передачи компонентного видео и цифрового аудио сигнала (с оптическим интерфейсом) по одному кабелю UTP CAT5.
l Активное устройство с внешним блоком питания.
l Поддерживает дальность передачи видео и цифрового аудио сигнала до 300 метров.
l Поддерживает передачу сигнала стандарта HDTV на расстояние до 300 метров (с разрешением 480i / 480p/ 720p/ 1080i/ 1080p).
l Работает с усилителем-распределителем AV-BOX YE09D в качестве приемника на удаленной стороне, идеально подходит для DVD-плееров, кассетных видеомагнитофонов, цифровых видеомагнитофонов, телевизоров, спутниковых ресиверов, мониторов, домашних кинотеатров и другого оборудования.
l Обеспечивает прием высококачественного компонентного видео сигнала для использования на плазменных и жидкокристаллических дисплеях.

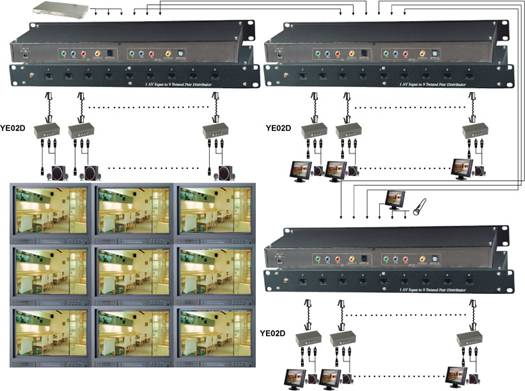

Схема подключения:
Внешний вид:

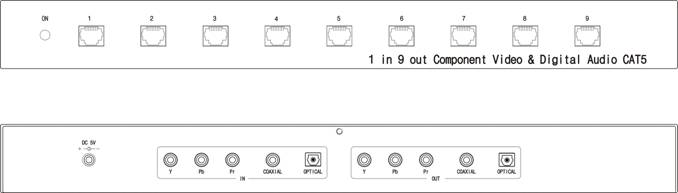

AV-BOX YE09D

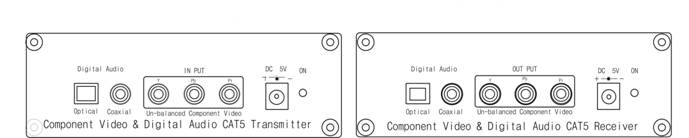

AV-BOX YE02DR
Примечание:
В случае если заводская настройка корректировки сигнала YPbPr не соответствует вашим требованиям, выполните корректировку в соответствии с нижеприведенными инструкциями.
|
|
Поиск и устранение неисправностей:
1. Видеосигнал на входе устройства есть, но встроенный индикатор не светится – проверьте напряжение питания от блока питания.
2. Нет видеосигнала – проверьте целостность кабеля, а так же правильность и надёжность его монтажа.
3. Видеосигнал искажён – проверьте "＋" и "－" кабеля.
Спецификации:
НОМЕР ИЗДЕЛИЯ | AV-BOX YE09D |
Видео вход (разъем RCA) | Зеленый цвет для Y, синий цвет для Pb, красный цвет для Pr |
Аудио вход | RCA или оптический |
Видео выход (сквозной) | Зеленый цвет для Y, синий цвет для Pb, красный цвет для Pr |
Аудио выход (сквозной) | RCA или оптический |
Выход на кабель CAT5 | RJ45 x 9 |
Питание | 5 В / 1,2 А |
Полное сопротивление | Видео – 100 Ом, сбалансированное Аудио – 600 Ом, сбалансированное |
Поддерживаемое разрешение | 480i / 480p/ 720p/ 1080i/1080p |
Размеры (мм) (Ш x В x Г) | 482 x 170 x 44 (1U) |
Вес (г) | 1500 |
НОМЕР ИЗДЕЛИЯ | AV-BOX YE02DR |
Видео вход (разъем RCA) | Зеленый цвет для Y, синий цвет для Pb, красный цвет для Pr |
Аудио вход | RCA или оптический |
Поддерживаемое разрешение | 480i /480p/720p/1080i /1080p |
Обратные потери видео сигнала | Более 15 дБ для поддерживаемой полосы частот |
Ослабление синфазного сигнала при передаче видео | - 55 дБ макс. |
Питание | 5 В / 500 мА |
Дальность | 300 метров (макс.) |
КАБЕЛЬ ДЛЯ RJ-45 | Кабель "витая пара" категории 5 (AWG24) |
Температура | Рабочая: от 0 до 55°C, хранение: от -20°C до +85°C, Влажность: до 95% |
Размеры (мм) (Ш x В x Г) | 70 x 133 x 44 |
Вес (г) | 300 |
