Инструкция по монтажу и эксплуатации

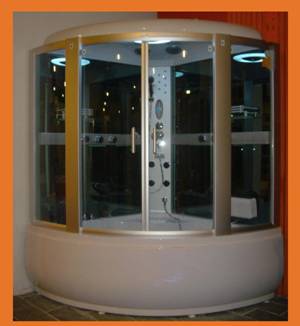

Душевая кабина с паром

Инструкция по монтажу и эксплуатации

Кабина с паром E020

Содержание

1. Электрические параметры..................................................................................... 1

2. Монтаж электропроводки...................................................................................... 1

3. Подключение к водопроводу................................................................................ 1

4. Инструкция по сборке.........................................................................................

5. Инструкция по эксплуатации панели управления......................................

6. Устранение неисправностей........................................................................................... 10

7. Уход................................................................................................................................ 11

8. Меры предосторожности....................................................................................... 11

Приложение:

Установочный чертеж соединения труб и электропроводов.......................................... 12

Внимание: В целях Вашей безопасности, в процессе подключения проводов на стационарной подводящей провода необходимо установить устройство отключения.

I. Параметры электрооборудования

Номинальное напряжение	Номинальная мощность	Функция парогенератора	Напряжение цепи управления
220 В переменного тока	50 Гц	2,8 кВт	12 В

Электрические параметры нагрузки

1. Электрические параметры контроллера типа 128С

Рабочее напряжение	Номинальная частота	Мощность цепи	Напряжение цепи управления	Управляемый ток
220 В переменного тока	50 Гц / 60 Гц	P1 ≤ 26,4 Вт	P2 ≤ 4,4 Вт	I2<20A

2. Параметры распределенной нагрузки контроллера типа 128С

Верхнее освещение	Боковое освещение	Вентилятор
220 В переменного тока	12 В переменного тока	12 В постоянного тока

II. Монтаж электропроводки

1. Источники электропитания дома должны соответствовать государственным стандартам, напряжение и частота источника питания должны соответствовать параметрам изделия. Установите устройство защитного отключения (УЗО), проверьте эффективность заземления;

2. Проводка кабины должна быть выполнена стационарной, сеть питания должна представлять собой трехжильный провод, сечение каждой жилы должно быть не менее 4 кв. мм (3х4 мм2); если кабель питания проходит через стену, то следует использовать защитные изоляторы до его точки подключения в розетку;

3. Подключите кабель заземления Кабины с паром к заземляющему кабелю вашего дома и проверьте его эффективность;

4. Подключите зажимы отходящей цепи электрического блока управления к панели управления, верхнему освещению, динамику, фоновому освещению и вытяжному вентилятору, соответственно.

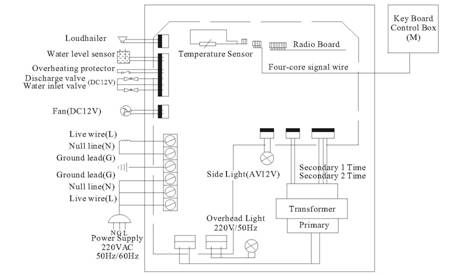

(Схема подключения контроллера JG128C)

Loudhailer	Динамик
Water level sensor	Датчик уровня воды
Overheating protector	Устройство защиты от перегрева
Discharge valve	Выпускной клапан
Water inlet valve (DC 12V)	Клапан пуска воды (12 В постоянного тока)
Fan (DC12V)	Вентилятор (12 В постоянного тока)
Live wire (L)	Провод под напряжением (L)
Null line (N)	Нулевая линия (N)
Ground lead (G)	Заземляющий провод (G)
Power supply 220AC 50Hz/60Hz	Источник питания 220В переменного тока 50Гц/60Гц
Temperature sensor	Датчик температуры
Radio board	Радио-панель
Four-core signal wire	4-жильный сигнальный провод
Key board control box (M)	Клавиатурный блок управления (М)
Side light (AV12V)	Боковое освещение (12 В переменного тока)
Secondary 1 time	1-ая вторичная обмотка
Secondary 2 time	2-ая вторичная обмотка
Overhead light 220V/50Hz	Верхнее освещение 220 В / 50 Гц
Transformer	Трансформатор
Primary	Первичная обмотка

III. Подключение к водопроводу

1. Требуемое давление в водопроводе для данного устройства составляет 0,2-0,4 МПа.

2. Характеристики водопровода, проходящего в стене: точка подачи горячей и холодной воды в ванной должна быть установлена в месте, легко закрываемом кабиной с паром, и подключена гибкими шлангами к трубопроводам горячей и холодной воды.

Расположение водных труб пользователь определяет сам, гибкие шланги не входят в комплект поставки машины.

IV. Схема сборки кабины E020:

14	Резиновый уплотнитель (А)	2	28	6-ходовый вентиль	1	42	Винт ST3.5*25	8	56	Нижняя направляющая	1
13	Резиновая прокладка	4	27	Панель управления	1	41	Панель щитка	1	55	Крепления нижнего ролика	4
12	Правая верхняя стеклянная панель	1	26	G-образная форсунка	4	40	Поддон	1	54	Большая Т-образная ручка	2
11	Водостойкий резиновый уплотнитель	4	25	Держатель душа	1	39	Слив	1	53	Магнитные крепления стержня	2
10	Прижимная планка	4	24	Шланг душа	2	38	Выпускное отверстие для пара	1	52	Крепления верхнего ролика	4
9	Винт ST4*20	20	23	Держатель душа	1	37	Форсунка Ф90	6	51	Подвижная выпуклая стеклянная панель	2
8	Потолочная панель	1	22	Ручной душ	1	36	Подушка	1	50	Вертикальный стержень	2
7	Балласт	1	21	Фоновое освещение	11	35	Регулировочный переключатель	1	49	Фиксированная стеклянная панель	2
6	Вентилятор	1	20	Задний стержень	1	34	Воздушный выключатель	1	48	U-образная резиновая прокладка	2
5	Верхний душ	1	19	Правая нижняя стеклянная панель	1	33	Массажер для ног	1	47	Вертикальная панель	2
4	Верхнее освещение	1	18	Правый поручень	1	32	Левый поручень	1	46	Верхняя направляющая	1
3	Винт ST3.5*16	3	17	Резиновый уплотнитель (В)	2	31	Левая нижняя стеклянная панель	1	45	Винт ST4*20	4
2	Динамик	1	16	G-образная форсунка	6	30	Полка	1	44	Винт ST4*15	12
1	Винт M6*20	2	15	Рама для форсунок	2	29	Левая верхняя стеклянная панель	1	43	Стеклянная прижимная планка	4
№	Название	К-во	№	Название	К-во	№	Название	К-во	№	Название	К-во

Рис. 1

Рис. 3

Рис. 5

Рис. 7

Рис. 2

Рис. 4

Рис. 6

Рис. 8

1.  Отрегулируйте положение поддона с помощью упорных винтов (См. Рис.1);

2.  Установка стеклянной двери: Как показано на Рис. 2, 3, 4, установите фиксированную стеклянную панель между верхней и нижней направляющими, затем зафиксируйте прижимную планку на стеклянной панели с помощью винтов ST4*14; вставьте саморезы ST3.5*25 в соответствующие отверстия боковых стержней, чтобы зафиксировать оба боковых стержня на верхней и нижней направляющих.

3.  Порядок сборки подвижной двери указан на Рис. 5, 6 и 7. установите верхний ролик на верхнюю часть подвижной двери, вставьте подвижную дверь под углом в паз верхней направляющей и вставьте нижний ролик в паз нижней направляющей, если фиксированная дверь не блокирует подвижную, и подвижная нормально открывается и закрывается, сборка проведена правильно;

Movable glass	Подвижная стеклянная панель
Wheel fittings	Крепления ролика

4. На Рис. 7 показана схема сборки обеих боковых стеклянных панелей.

Чертеж в увеличенном масштабе A

Рис. 9

5. На чертеже в увеличенном масштабе А показан процесс сборки поручня; на Рис. 9 см. Процесс сборки обеих боковых стеклянных панелей Рис. 9.

Side board glass боковая стекл. панель Rotating ring Вращающееся кольцо Handrail Поручень Rubber gasket Резиновая шайба Big plain gasket Большая плоская шайба M3X20 screw Винт M3X20



Чертеж в увеличенном масштабе В

Рис. 11

Рис. 10

Рис. 12

6. Сдвиньте заднюю панель на поддон (Рис. 10)

7. Сборка боковых стеклянных панелей (Рис. 8,9,11,12). Нанесите водостойкий резиновый уплотнитель на нижнюю стеклянную панель и проложите его по пазу поддона и по границе с задним стержнем. Затем зафиксируйте планку форсунок на боковой панели и установите верхнюю боковую стеклянную панель вдоль паза рамы форсунок, и закрепите боковую стеклянную панель на заднем стержне прижимной планкой.

Рис. 13

Рис. 15

Рис. 17

Рис. 14

Рис. 16

8. Вторая боковая стеклянная панель устанавливается на задний стержень по аналогии с вышеописанным методом.

9. Как показано на Рис. 15, сдвиньте стеклянную дверь на поддон (Рис. 7) и соедините обе боковые панели с помощью прижимной планки; порядок сборки потолочной панели показан на Рис. 16, установите потолочную панель на верхнюю часть кабины и зафиксируйте ее на направляющей стеклянной двери с помощью винтов ST3.5X16, а затем на заднем стержне – с помощью винтов M6*20.

10. Соедините трубы холодной и горячей воды с трубами горячего и холодного водоснабжения, с учетом, что слева будет горячая, а справа холодная.

Соедините проводку панели управления, освещения, вентилятора и динамика, затем проверьте эффективность заземления. Убедившись, что все работает надлежащим образом, вы можете пользоваться кабиной с паром.

V) Инструкция по эксплуатации панели управления JG128C: (I). Инструкция по эксплуатации панели управления:

1.  При активации функциональных кнопок раздается звуковой сигнал.

2.  Кнопка включения питания

2.1. Нажатием данной кнопки осуществляется включение ЖК-дисплея, на котором отображаются температура помещения и фактическое время.

3. Кнопка вентилятора

Нажатием данной кнопки вентилятор включается, на ЖК-дисплее отображается значок вращающегося вентилятора, повторным нажатием данной кнопки осуществляется выключение вентилятора, после чего значок исчезает.

4. Кнопка освещения

4.1.  Система освещения состоит из верхней лампы и боковой лампы.

4.2.

→

При нажатии кнопки питания включается верхняя лампа, при этом боковая лампа выключена; повторным нажатием кнопки выключается верхняя лампа и включается боковая, последующим нажатием кнопки включаются обе лампы, и следующим нажатием кнопки обе лампы одновременно выключаются. Этот цикл выглядит следующим образом:

Включается верхняя лампа; боковая лампа выключается.

Верхняя лампа выключается, * боковая лампа включается.

↑	↓
←



Верхняя и боковая лампы одновременно выключаются

Верхняя и боковая лампы одновременно включаются

Illumination light	Освещение
FM memory	Устройство запоминания FM-радиостанций
Volume and hour reset	Установка громкости и времени
Frequency tune -	Промотка частот назад
Temperature reset	Установка температуры
Steam sauna	Паровая сауна
Fan	Вентилятор
FM switch and actual time function	Переключатель FM и времени
Volume + and minute reset	Увеличение громкости и настройка минут
Frequency tuning + -	Промотка частот вперед
Time reset	Настройка времени
Power switch	Кнопка питания
Key panel	Панель с кнопками

5. Кнопка паровой сауны

5.1 При нажатии кнопки Steam (Пар), на дисплее начинает мигать значок индикации пара, открывается клапан пуска воды и вода автоматически поступает в резервуар.

5.1.1 Если датчик уровня воды указывает на нормальный уровень воды, система закрывает клапан пуска воды, контроллер осуществляет автоматический контроль температуры внутри кабины с паром в соответствии с установленным значением внутренней температуры (допустимая температура внутри кабины - 50 °C, допустимое время – 10 минут); при недостатке воды набор воды осуществляется автоматически.

Принцип работы системы:

Если внутренняя температура выше допустимой температуры на один градус по Цельсию, парогенератор прекращает нагрев;

Если внутренняя температура ниже допустимой температуры на один градус по Цельсию, парогенератор возобновляет нагрев;

5.1.2 После сброса настроек температуры и времени контроллер начинает контролировать температуру внутри кабины с паром согласно установленному значению температуры.

Принцип работы системы:

Если температура внутри кабины с паром выше установленной температуры на один градус по Цельсию, парогенератор прекращает осуществлять нагрев;

Если температура внутри кабины с паром ниже допустимой температуры на один градус по Цельсию, парогенератор возобновляет нагрев;

5.2  При повторном нажатии кнопки Steam (Пар) функция подачи пара выключается, значок на ЖК-дисплее исчезает.

5.3  Настройка температуры

5.3.1. При нажатии кнопки Temperature (Температура) на дисплее отображается фактическое значение температуры в кабине с паром на табло, при каждом нажатии данной кнопки значение температуры увеличивается на один градус по Цельсию; когда температура достигает 60°C, необходимо снова нажать данную кнопку, после чего температура снизится до 25°C; если удерживать кнопку в течение 3 секунд, температура увеличивается на 1°C в 1 секунду; если кнопку не нажимать в течение 2 секунд, установится значение заданной температуры.

5.3.2. Диапазон температур: 25°C - 60°C

5.4 Кнопка настройки времени

5.4.1  При нажатии кнопки Time (Время) на ЖК-дисплее отображается время, при каждом нажатии кнопки продолжительность повышается на пять минут; после достижения 60 минут дальнейшим нажатием кнопки продолжительность снижается до 10 минут; если нажать и удерживать кнопку в течение 3 секунд, время будет расти быстрее, со скоростью 5мин/сек; если не нажимать кнопку в течение 2 секунд, установится значение заданного времени.

5.4.2  Диапазон продолжительности: 10-60 минут.

5.5 Слив воды происходит автоматически.

5.5.1При нажатии кнопки выключения контроллера через 2 часа клапан водного резервуара открывается для слива воды на 2 минуты (если не отключено основное питание).

5.5.2Если отключить главный выключатель, сливной клапан не открывается, сливной клапан открывается снова для автоматического слива воды в течение 2 минут после включения питания.

6. Цифровой FM тюнер

6.1 Данная система может осуществлять трансляцию FM радиостанций, принимаемый диапазон частот – от 87,5МГц до 108,0МГц, также система оснащена встроенным усилителем мощности на 20 Вт.

6.2 Кнопка FM/T

6.2.1  При нажатии кнопки система включает приемник на радиостанции, на которой он был отключен в последний раз, при повторном нажатии кнопки система отключает FM вещание.

6.2.2  Радио можно включать и выключать независимо от включения кабины.

6.3 Кнопка Tune +(настройка частоты)

6.3.1. При однократном нажатии кнопки происходит увеличение частоты на одно деление (1 деление = 50кГц), если нажать и удерживать кнопку в течение 2 секунд, система автоматически начинает поиск радиостанций, на найденной FM радиостанции поиск автоматически прекращается, при этом на ЖК-дисплее отображается частота; когда частота достигнет 108,0 МГц, снова нажмите кнопку, частота сбросится на 87,5МГц.

6.4 . Кнопка Tune - (настройка частоты)

6.4.1 При нажатии кнопки частота понижается на одно деление (1 деление = 50кГц), если нажать и удерживать кнопку в течение 2 секунд, система автоматически начинает поиск радиостанций, на найденной FM радиостанции поиск автоматически прекращается, при этом на ЖК-дисплее отображается частота; когда частота достигнет 87,5МГц, снова нажмите кнопку, частота достигнет значения 108,0 МГц.

6.5 Кнопка Volume+ (увеличение громкости)

6.5.1  Громкость радио можно установить с помощью кнопок плюс и минус, количество делений - 40, каждое деление - 2дБ, громкость регулируется в пределах 0-80дБ. В процессе настройки ЖК-дисплей моргает и на нем отображается числовое значение громкости, при этом конечным числовым значением является заданное значение; через 2 секунды на ЖК-дисплее снова отображается радиочастота, установленная до настройки.

6.5.2  Однократным нажатием кнопки осуществляется увеличение громкости на 2дБ; если нажать и удерживать кнопку в течение 2 секунд, громкость будет возрастать со скоростью 10дБ/с.

6.6 Кнопка Volume- (уменьшение громкости)

6.6.1 Однократным нажатием кнопки осуществляется уменьшение громкости на 2дБ; если нажать и удерживать кнопку в течение 2 секунд, громкость будет уменьшаться со скоростью 10дБ/с.

6.7 Кнопка запоминания радиостанций MEM (Доступны 8 позиций)

6.7.1 Запоминание радиостанций: После выбора частоты радиостанции, которую вы хотите сохранить, частота, отображаемая на ЖК-дисплее, замигает на две секунды после нажатия кнопки MEM; нажмите кнопку в этот момент, выберите ячейку для запоминания, а затем нажмите и удерживайте кнопку MEM в течение 2 секунд, частота радиостанции будет сохранена в выбранной ячейке памяти.

6.7.2 Выбор сохраненных радиостанций: При нажатии кнопки MEM, можно выбирать сохраненные радиостанции, при этом на ЖК-дисплее отображается номер и частота радиостанции.

7. Функция фактического времени

7.1  Настройка часов: При нажатии кнопки FM/T в течение двух секунд, ЖК-дисплей начинает мигать, отображая текущее время, при нажатии кнопки VOL-/H время можно установить в диапазоне от 0-24, когда вы дошли до 24, продолжите нажимать кнопку, чтобы продолжить настройку от 0; если нажать и удерживать кнопку FM/T в течение 2 секунд, при этом не нажимая кнопку VOL+/H в течение 2 секунд, установится выбранное значение времени.

7.2  Установка минут: При нажатии кнопки FM/T в течение двух секунд, ЖК-дисплей начинает мигать, отображая текущее время, нажатием кнопки VOL-/H время устанавливается в диапазоне от 0 до 60; когда вы дошли до 60, продолжите нажимать кнопку, чтобы продолжить настройку от 0; если нажать и удерживать кнопку FM/T в течение 2 секунд, при этом не нажимая кнопку VOL+/H в течение 2 секунд, установится выбранное значение времени.

(II) Автоматическая функция самодиагностики неисправностей

1  Система оснащена четырьмя встроенными функциями самодиагностики неисправностей.

2  Обозначение ошибок указано ниже:

2.1  E1: Неисправность датчика температуры: Когда температурный датчик выходит из строя или переносит короткое замыкание, на экране LCD отображается код E1, сопровождаемый тревожным звуковым сигналом. Все клавиши на панели управления отключаются. Необходимо отключить электропитание, система возобновит работу после устранения неисправности.

2.2  E2: Неисправность датчика уровня воды: При использовании функции пара функция проверки уровня не работает; если поплавок находится ниже установленного уровня, вода не поступает в резервуар, поплавок не работает, возникает неисправность уровня воды, на ЖК-дисплее отображается ошибка E2 с сигналом неисправности, парогенератор отключает нагрев. В этом случае система возобновит работу после устранения неисправности.

2.3  Е3: Неисправность контроля уровня воды по времени: Если после появления кода ошибки E2 прошло более двух минут, при этом питание устройства не было отключено и неисправность не устранена, на экране отображается код ошибки E3 и включается зуммер. Необходимо отключить питание устройства, после этого система возобновит нормальную работу.

2.4  Е5. Слишком высокая температура: Если проверка уровня воды не работает, а в парогенераторе нет воды, парогенератор продолжает нагрев и перегревает кабину, если температура ≥108°C, на ЖК-дисплее отображается ошибка E5, а также подается звуковой аварийный сигнал, парогенератор прекращает нагрев. Необходимо отключить питание устройства, после этого система возобновит нормальную работу.

VI. Устранение неисправностей

Описание неисправности	Причина	Способ устранения
Отсутствует питание	1. Вилка не вставлена в розетку 2. Не включен защитный выключатель	Вставьте вилку в розетку. Найдите и устраните короткое замыкание.
Нет пара	1. Неисправен нагреватель парогенератора. 2. Нет воды в парогенераторе. 3. Пробка в паровом шланге. или разрыв шланга. 4. Неисправен поплавок. 5. Время работы недостаточно для образования пара. 6. Температура внутри выше установленной температуры.	Замените его. Проверьте электромагнитный клапан на вводе воды. Прочистите пробку или замените поплавок. Проверьте провода поплавка или замените поплавок. Дождитесь когда вода нагреется и превратиться в пар. Дождитесь, когда внутренняя температура упадет ниже установленной температуры, парообразование включится снова.
Из паровых форсунок протекает вода	1. Неисправен поплавок 2. Отключен автоматический выключатель. 3. Проверьте электромагнитный клапан на вводе воды.	Проверьте провода поплавка или замените поплавок. Проверьте и замените провод управления. Проверьте и замените его
Из циркуляционного душа не поступает вода	1. Загрязнение форсунок циркуляционного душа.	Прочистите
Утечка воды из шланга	1.Повреждена уплотнительная прокладка 2 Износ соединителя. 3. Шланг порван.	Замените Установите снова. Замените
Отсутствует освещение	1. Отключен автоматический выключатель	Замените.
Неверный уровень пара		Отрегулируйте дно с помощью винтов.
Царапины в паровой кабине		Сначала обработать наждачной бумагой 2000, а после заполировать при помощи мягкой ткани и зубной пасты.
Вентилятор не работает	1. Отключен автоматический выключатель	Проверьте и замените провод управления.
Загрязнения на хромированных частях		Очистите сухой тряпкой, запрещено чистить жесткой тканью или обезжиривающими веществами.

VII) Уход

1. Используйте обычные жидкие моющие средства и мягкую ткань для мытья и протирки. Запрещено пользоваться моющими средствами, содержащими ацетон, аммиак, органические растворители. Не пользуйтесь дезинфицирующими средствами содержащими формальдегид.

2. Для полировки и наведения блеска можно пользоваться специально предназначенными для этого средствами.

3. Если на поверхности кабины появились пятна, нанесите зубную пасту на мягкую ткань и протрите ее.

4. Осадок и налет, остающиеся от воды, с поверхности кабины лучше удалить, смочив мягкую ткань в слегка подогретом лимонном соке или уксусе.

5. Неглубокие царапины и следы от окурков можно удалить, отшлифовав поверхность наждачной бумагой № 000, смоченной в воде, а затем отполировать ее с помощью зубной пасты и мягкой ткани.

6. Очистку парогенератора необходимо производить каждые 20 циклов работы. Для этого растворите 5-10г лимонной кислоты в 0,5-1,7 литрах теплой воды, залейте раствор в парогенератор через паровые форсунки с помощью резинового шланга, включите питание и нажмите кнопку пара, оставьте на 8-12 часов, отключите питание после 5 минут нагрева, система автоматически удалит грязь.

VIII) Особые указания:

1. Установка паровой кабины должна проводиться квалифицированным персоналом в соответствии с инструкциями.

2. Параметры питания должны соответствовать государственным стандартам; необходимо

проверить устройства заземления и устройства защитного отключения.

3. Из соображений безопасности в процессе подключения проводов необходимо установить устройство защитного отключения (УЗО).

4. Питание и клапан водоснабжения поддона необходимо отключать после каждого принятия душа.

5. Людям, страдающим от повышенного давления, заболеваний сердца, диабета и алкоголизма, запрещено использовать функцию сауны.

Внимание:

1. В случае изменения одного из существенных параметров, дополнительные замечания не применимы.

2. Если серьезные повреждения были вызваны нарушением покупателем вышеперечисленных правил, компания не несет ответственности перед покупателем.

	Схема подключения водоснабжения и электричества
Размер поддона кабины Е020	Position to connect with cold and hot water pipes Место для подключения холодной и горячей воды

1500 х 1500 х 2230 мм	Схема водопровода модели Е020
