ООО "МОБИОНИКА"

Аппаратное обеспечение для электронных очередей SFOR

30.11.2011

Исполнитель:

Каднай Евгений

Менеджер по развитию

, оф.204

тел./факс: (3,

моб.: +7

ICQ:

E-mail: *****@***ru

http://www. *****

http://mobionica.

г. Екатеринбург

Оглавление

Сенсорный киоск выдачи номеров / талонов. 2

Модель SFOUR Informat 2

Модель SFOUR Tadpole. 3

Пример - Модификация с дополнительной столешницей. 4

Модель SFOUR Harvester 5

Примеры – модификация со сканером штрихкода. 6

Модель SFOUR Eco. 7

Главное табло. 8

Табло светодиодное. 9

Фото светодиодного табло оператора 9х24 элемента. 10

Чертеж и габариты светодиодного табло 9 х 24 элемента. 11

Чертеж и габариты светодиодного главного табло 9 х 48 элемента (для многострочных табло собирается стек) 12

Пульты операторов. 12

· Малый пульт оператора – 4 клавиши. 12

· Расширенный пульт оператора – 16 клавиш.. 12

Коммутационное оборудование. 13

Пульт системы оценки качества обслуживания клиентов. 14

Сертификаты оборудования и производства. 15

Копия сертификата ГОСТ Р в отношении электробезопасности и соответствия требованиям нормативных документов. 15

Копия сертификата Пожарной безопасности. 16

Сертификат ISO 9001. 17

Сенсорный киоск выдачи номеров / талонов

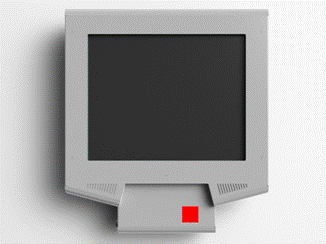

Модель SFOUR Informat

Характеристики

Корпус

·  Сталь 1 мм,

·  Окраска в 2 слоя – порошковая эмаль, технический лак

Системный блок[1]

·  Не хуже MB MSI / Celeron 1.8GHz / RAM 1 Gb / 10/100/1000-BaseT (Ethernet)

Монитор

·  Защищенный индустриальный LCD 17"

·  Модификация 19"

Сенсорный экран

·  Вандалостойкий, на поверхностных волнах

Аудиосистема стандарт (2х5W)

Термопринтер

·  Диаметр рулона бумаги 80 мм

Без ИБП

Операционная система

·  Microsoft Windows Embedded

·

Габариты и масса

·  Габариты, (ШхВхГ) мм: 490х 555х 155 (базовая)

·  Масса ≈25 кг

Варианты дополнительного оснащения

·  Считыватели магнитных/чиповых карт и штрих-кода (необходимость дальнейшего оснащения указывается при заказе, для оснащения киоска кронштейнами дополнительного оборудования)

·  Модемы GPRS, WiFi

·  Окраска в произвольные цвета по каталогу RAL

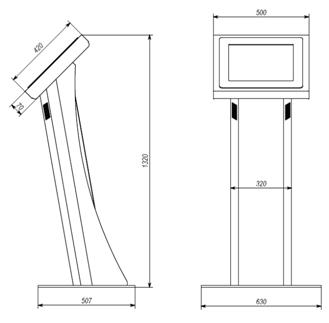

Модель SFOUR Tadpole

Характеристики

Корпус

·  Сталь 2 мм,

·  Окраска в 2 слоя – порошковая эмаль, технический лак

Системный блок[2]

·  Не хуже MB MSI / Celeron 1.8GHz / RAM 1 Gb / 10/100/1000-BaseT (Ethernet)

Монитор

·  Защищенный индустриальный LCD 17"

Сенсорный экран

·  Вандалостойкий, на поверхностных волнах

Аудиосистема стандарт (2х5W)

Термопринтер

·  Диаметр рулона бумаги 150 мм

·  Презентер и ретрактор

ИБП 400 VA

Операционная система

·  Microsoft Windows Embedded

Габариты и масса

·  Габариты, (ШхВхГ) мм: 620х 1320х 600

·  Масса ≈65 кг

Варианты дополнительного оснащения

·  Считыватели магнитных/чиповых карт и штрих-кода (необходимость дальнейшего оснащения указывается при заказе, для оснащения киоска кронштейнами дополнительного оборудования)

·  Модемы GPRS, WiFi

·  Декоративные накладки могут быть окрашены в черный цвет, цвет корпуса, никелированы или отшлифованы.

·  Окраска в произвольные цвета по каталогу RAL

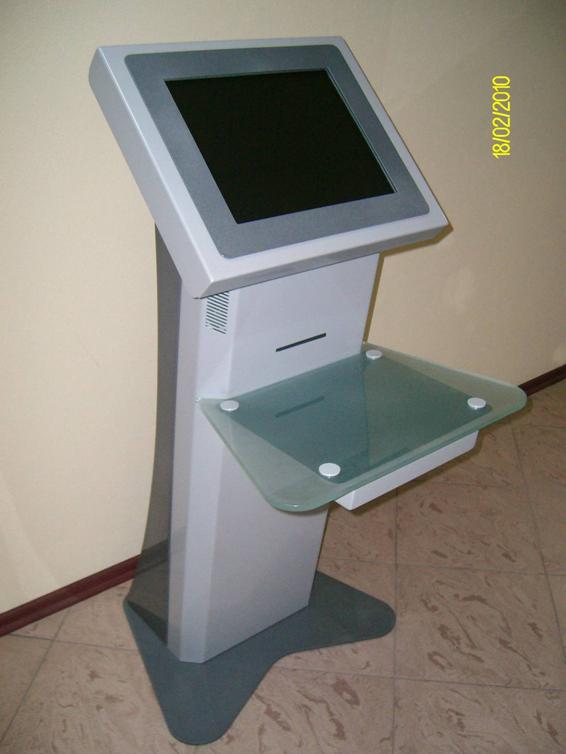

Пример - Модификация с дополнительной столешницей

НЕ нашли? Не то? Что вы ищете?

Модель SFOUR Harvester

Характеристики

Корпус

·  Сталь 2 мм,

·  Окраска в 2 слоя – порошковая эмаль, технический лак

Системный блок[3]

·  Не хуже MB MSI / Celeron 1.8GHz / RAM 1 Gb / 10/100/1000-BaseT (Ethernet)

Монитор

·  Защищенный индустриальный LCD 17"

Сенсорный экран

·  Вандалостойкий, на поверхностных волнах

Аудиосистема стандарт (2х5W)

Термопринтер

·  Диаметр рулона бумаги 150 мм

·  Презентер и ретрактор

ИБП 400 VA

Операционная система

·  Microsoft Windows Embedded

Габариты и масса

·  Габариты, (ШхВхГ) мм: 500х 1370х 568

·  Масса ≈100 кг

Варианты дополнительного оснащения

·  Считыватели магнитных/чиповых карт и штрих-кода (необходимость дальнейшего оснащения указывается при заказе, для оснащения киоска кронштейнами дополнительного оборудования)

·  Модемы GPRS, WiFi

·  Декоративные накладки могут быть окрашены в черный цвет, цвет корпуса, никелированы или отшлифованы.

·  Окраска в произвольные цвета по каталогу RAL

Примеры – модификация со сканером штрихкода

Модель SFOUR Eco

Характеристики

Корпус

·  Сталь 2 мм,

·  Окраска в 2 слоя – порошковая эмаль, технический лак

Системный блок[4]

·  Не хуже MB MSI / Celeron 1.8GHz / RAM 1 Gb / 10/100/1000-BaseT (Ethernet)

Монитор

·  Защищенный индустриальный LCD 17"

·  Модификация 19"

Сенсорный экран

·  Вандалостойкий, на поверхностных волнах

Аудиосистема стандарт (2х5W)

Термопринтер

·  Диаметр рулона бумаги 150 мм

·  Презентер и ретрактор

ИБП 400 VA

Операционная система

·  Microsoft Windows Embedded

Габариты и масса

·  Габариты, (ШхВхГ) мм: 590х 1407х 410

·  Масса ≈100 кг

Варианты дополнительного оснащения

·  Дополнительный монитор от 19 до 42 дюймов

·  Считыватели магнитных/чиповых карт и штрих-кода (необходимость дальнейшего оснащения указывается при заказе, для оснащения киоска кронштейнами дополнительного оборудования)

·  Модемы GPRS, WiFi

·  Декоративные накладки могут быть окрашены в черный цвет, цвет корпуса, никелированы или отшлифованы.

·  Окраска в произвольные цвета по каталогу RAL

Табло светодиодное

Характеристика

Значение / Описание

Преимущества

Тип

Светодиодное табло
9 х 24

Светодиодное табло
9 х 48

Традиционный распространенный тип табло, хорошо отличимый от рекламных устройств, обладающий хорошей заметностью и читабельностью

Возможность отображения символов алфавита и в т. ч. кириллицы (в отличие от сегментных)

Возможность простой анимации, бегущей строки, псевдографики

Более высокий ресурс, чем у LCD-устройств, более высокая яркость и контрастность

Количество символов

Светодиодное табло
9 х 24:

4 символа (стандартный режим)

5 символов (узкий шрифт)

Светодиодное табло
9 х 48:

Не менее 8..10 символов, в зависимости от шрифта

Аппаратный интерфейс

10/100/1000 Base-T (Ethernet по UTP 5e)

Используются все 4 пары

Возможность применения существующей / унаследованной кабельной системы.

Снижение затрат на материалы и монтаж

Упрощение обслуживания и модернизации

Безопасность системы (включая пожаробезопасность)

Подача питания

(PoE) Power Over Ethernet, по единому кабелю UTP 5e, с запиткой кабеля через инжектор коммутационного блока

Снижение затрат на материалы и монтаж

Применение испытанного стандарта (PoE)

Упрощение обслуживания и модернизации

Крепление

Прямая навеска на стену либо применение стандартного кронштейна VESA

Потолочное крепление

Возможность простого монтажа (на 2 точки)

Применение стандартного решения для упрощения разметки и навешивания

Дополнительные преимущества табло ЭСФОР

Простота ремонта – возможна простая замена устройства

Наличие дополнительного шильдика для нанесения статической информации

Возможность простого соединения ряда табло по вертикали для получения многострочных табло

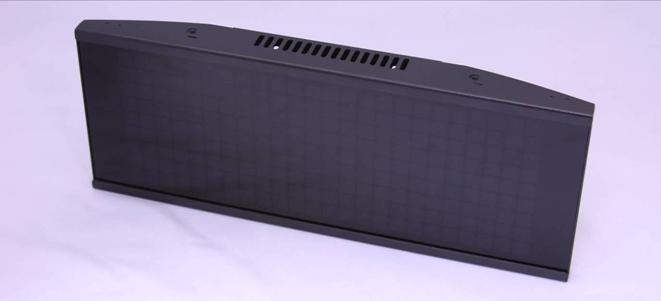

Фото светодиодного табло оператора 9х24 элемента

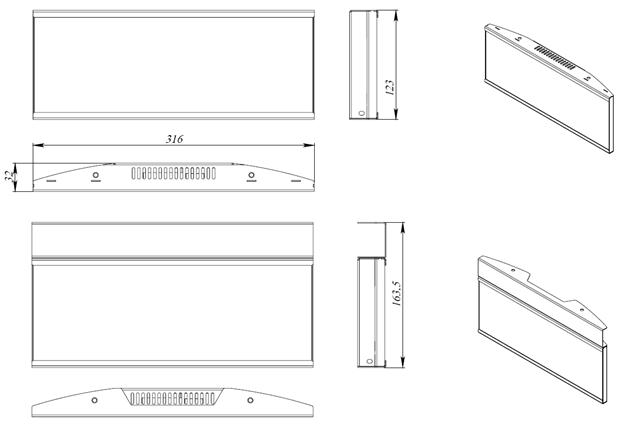

Чертеж и габариты светодиодного табло 9 х 24 элемента

На иллюстрации показан вариант, укомплектованный шильдиком. Он служит для нанесения статической информации, а также для соединения нескольких табло в вертикальный стек.

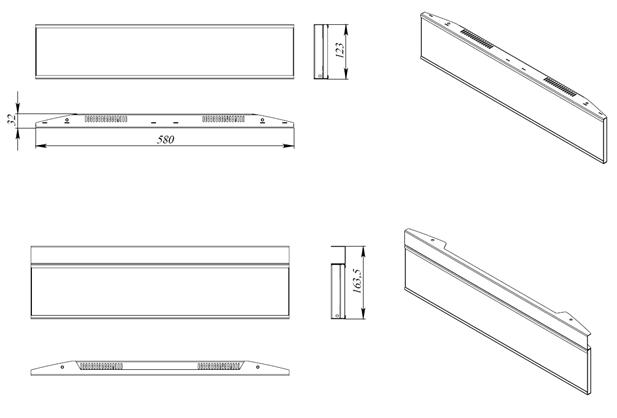

Чертеж и габариты светодиодного главного табло 9 х 48 элемента (для многострочных табло собирается стек)

На иллюстрации показан вариант, укомплектованный шильдиком. Он служит для нанесения статической информации, а также для соединения нескольких табло в вертикальный стек.

Пульты операторов

Аппаратный пульт представляет собой специализированную клавиатуру с микроконтроллером.

·  Малый пульт оператора – 4 клавиши

·  Расширенный пульт оператора – 16 клавиш

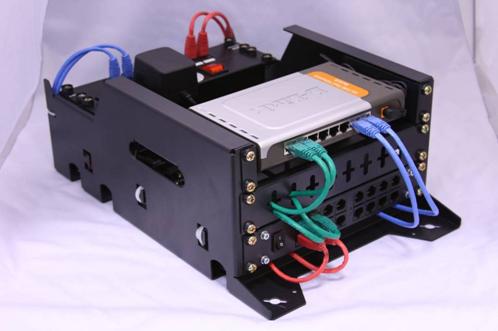

Коммутационное оборудование

Позиция

Характеристики предложения

Примечание

Коммутационная панель

Устройство позволяет имеет до 8 портов 10/100/1000 BaseT, кросс-панель, инжектор питания PoE

В составе коммерческого предложения. Возможно применение дополнительных модулей для расширения портовой емкости в случае необходимости

Разновидности

Коммутационный блок для табло SFOUR, модификация 10", на 8 устройств

Коммутационный блок для табло SFOUR, модификация 19", на 16 устройств

Коммутационный блок для табло SFOUR, модификация 19", на 24 устройства

В случае, если коммутационный блок используется также для коммутации номеркового аппарата, сервера и иных сетевых устройств, это необходимо учесть при расчете портовой емкости. Кроме того, 1 порт будет задействован для подключения к концентратору заказчика

Примечание. Для подключения как устройств PoE, так и обычных сетевых устройств, есть возможность раздельной запитки портов от инжектора питания.

Пульт системы оценки качества обслуживания клиентов

Пульт оценки качества представляет собой компактный тонкий с сенсорными зонами. Внешний вид пульта практически полностью определяется дизайном шильдика, который наносится на лицевую панель. Изображения и надписи имеют дизайн, согласованный с Заказчиком

Количество кнопок в базовой комплектации - 4

Сертификаты оборудования и производства

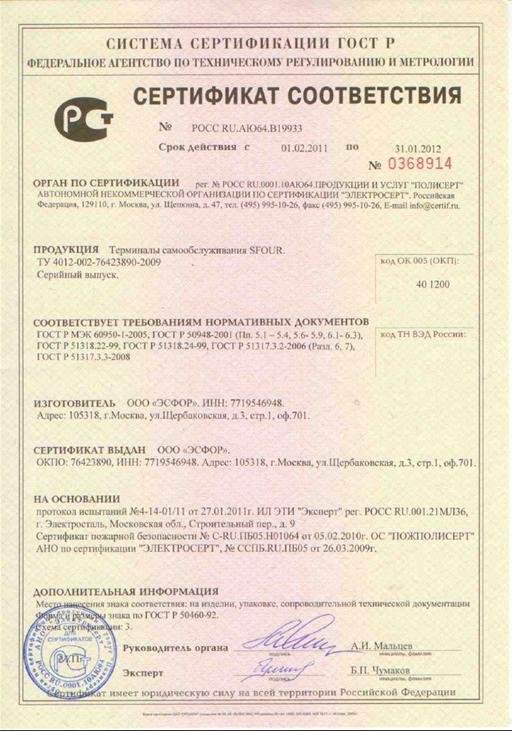

Копия сертификата ГОСТ Р в отношении электробезопасности
и соответствия требованиям нормативных документов

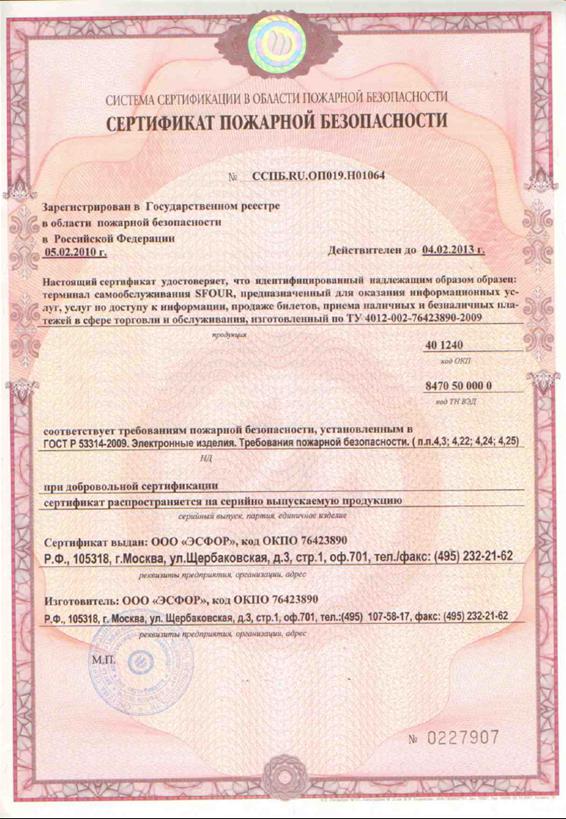

Копия сертификата Пожарной безопасности

Сертификат ISO 9001

[1] Характеристики встроенного системного блока могут быть выбраны с учетом пожеланий Заказчика

[2] Характеристики встроенного системного блока могут быть выбраны с учетом пожеланий Заказчика

[3] Характеристики встроенного системного блока могут быть выбраны с учетом пожеланий Заказчика

[4] Характеристики встроенного системного блока могут быть выбраны с учетом пожеланий Заказчика
