Инструкция по настройке голосового шлюза

AudioCodes MP-202

(Тестировалась модель AudioCodes MP-202 Firmware Version: 2.61.
С версиями Firmware, отличными от тестируемой, корректная работа маршрутизатора

не гарантируется!)

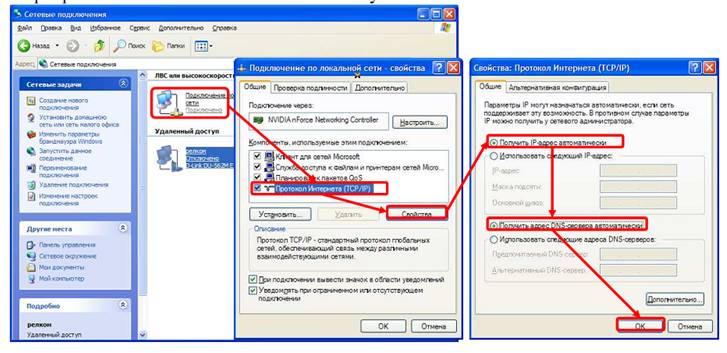

Прежде, чем начать настройку шлюза, подключите сетевой кабель, приходящий от оборудования провайдера, в сетевую карту Вашего компьютера. Нажмите кнопку «Пуск», выберите «Панель управления», «Сетевые подключения», «Подключение по локальной сети ». В свойствах подключения выберите «Протокол Интернета (TCP/IP)» и нажмите «Свойства», в новом окне выберете «Получить IP-адрес автоматически» и «Получить DNS сервера автоматически» и нажмите кнопку «ОК».

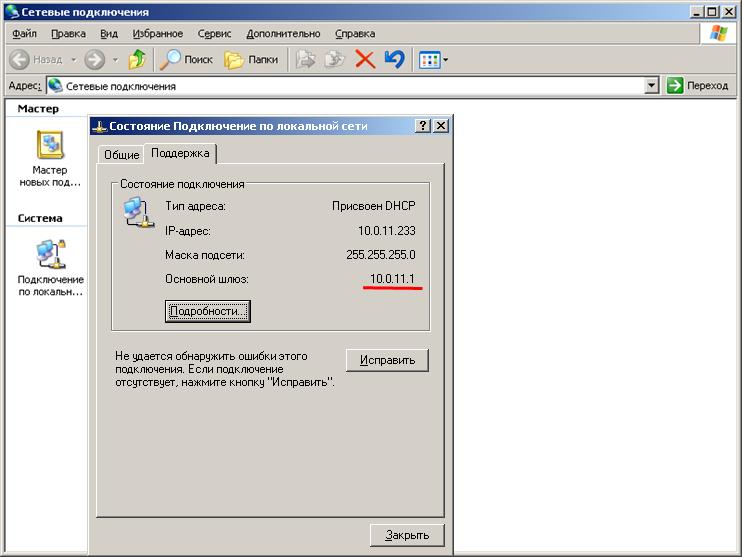

В процессе настройки устройства понадобится указать значение Основного шлюза, выданное DHCP-сервером сетевой карте компьютера. Для этого нажмите кнопку «Пуск», выберите «Панель управления», «Сетевые подключения», «Подключение по локальной сети». В окне «Состояние подключения по локальной сети» перейдите на вкладку «Поддержка». Необходимо запомнить IP-адрес Основного шлюза.


После выполнения указанных действий, можно приступить к настройке шлюза. В разъем WAN устройства следует подключить кабель, приходящий в Вашу квартиру от оборудования провайдера, в гнездо LAN - компьютер, с которого будет производиться настройка. Подключите устройство к питанию.

5. Настройка устройства осуществляется с помощью Web-интерфейса.

В адресной строке Internet Explorer наберите http://192.168.2.1

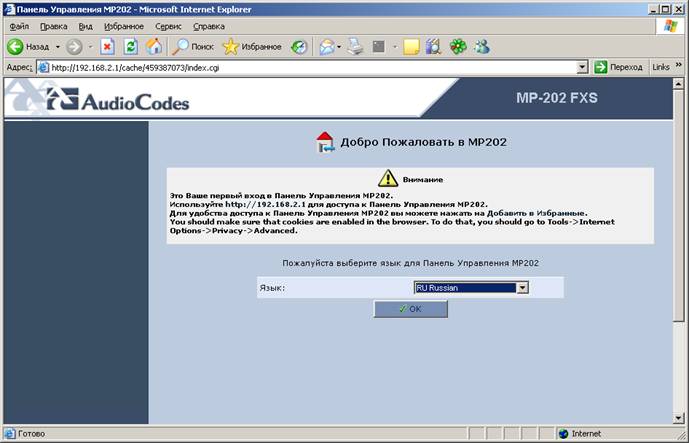

При первом включении устройства Вам будет предложено выбрать язык пользовательского интерфейса. Выберите в выпадающем меню «Язык» - «RU Russian» и нажмите кнопку «ОК»

НЕ нашли? Не то? Что вы ищете?

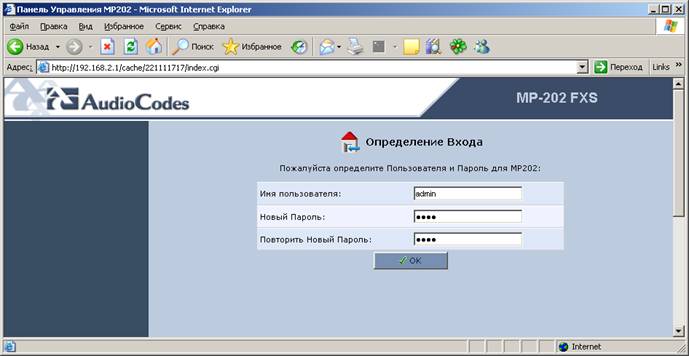

В следующем окне необходимо указать желаемое имя пользователя и пароль для дальнейшего доступа к web-интерфейсу устройства.

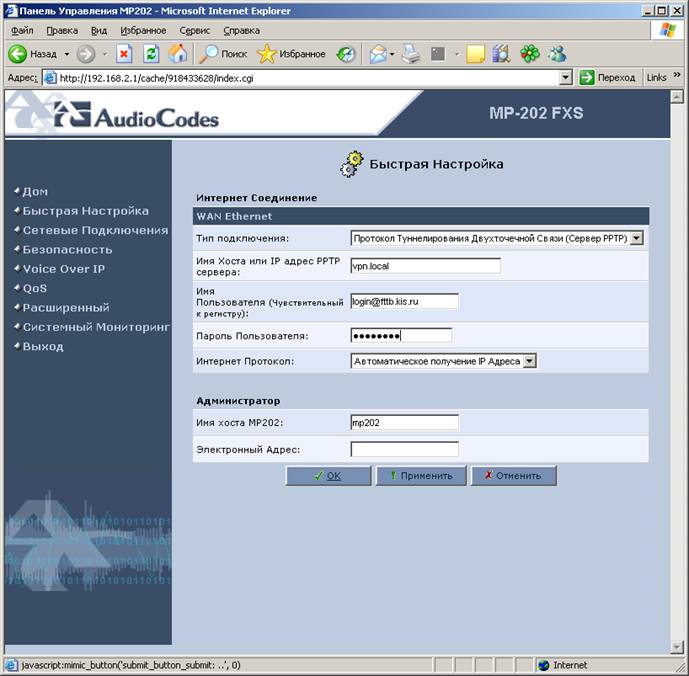

Далее приступаем к непосредственной настройке VPN подключения.

Тип подключения: Протокол Туннелирования Двухточечной связи (Сервер PPTP)

Имя хоста или IP адрес PPTP сервера: vpn.local

В поле «Имя пользователя» и «Пароль пользователя» необходимо ввести данные, которые Вам выдали при заключении договора

Интернет Протокол: Автоматическое получение IP Адреса

Для сохранения настроек, нажмите кнопку «ОК».

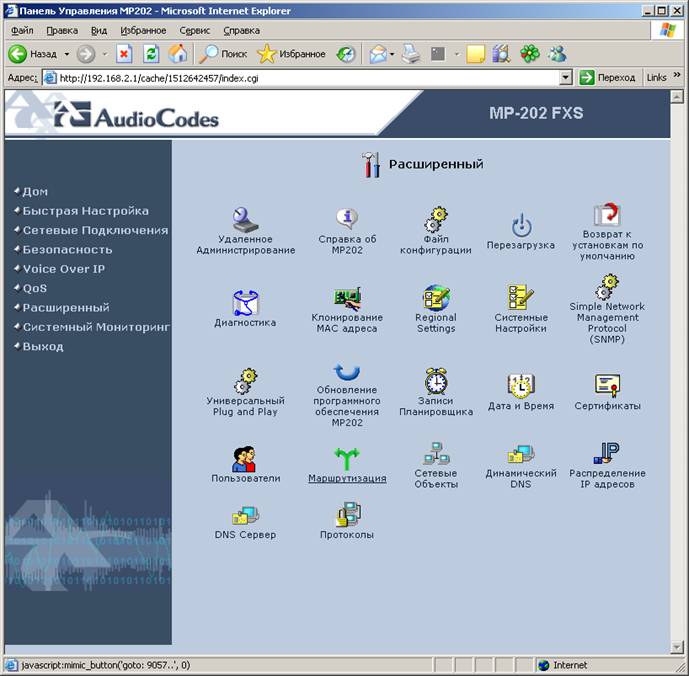

8. Далее необходимо прописать два статических маршрута в таблице маршрутизации устройства. Для этого выберите вкладку «Расширенный», нажмите кнопку «Маршрутизация».

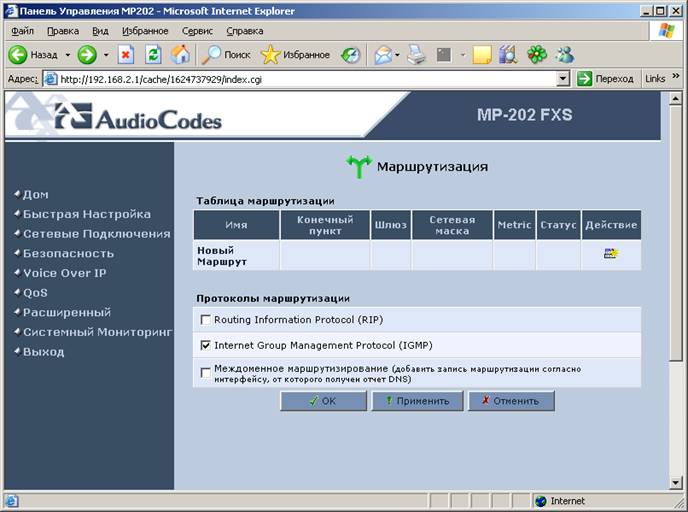

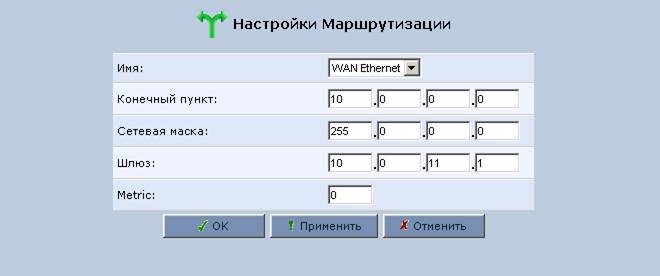

В разделе «Новый маршрут» нажмите кнопку «Действие»

Имя: WAN Ethernet

Конечный пункт: 10.0.0.0

Сетевая маска: 255.0.0.0

Шлюз: укажите ip адрес Основного шлюза, определенный в 3-м пункте данной инструкции. Для сохранения настроек маршрутизации, нажмите кнопку «ОК».

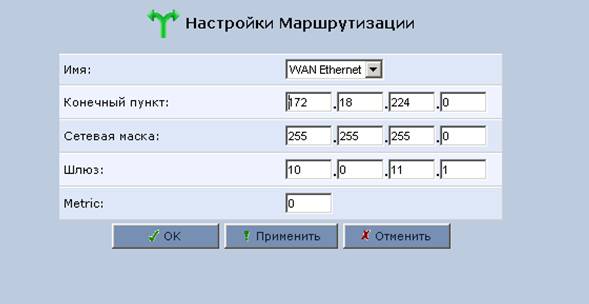

Аналогично укажите второй статистический маршрут:

Имя: WAN Ethernet

Конечный пункт: 172.18.224.0

Сетевая маска: 255.225.225.0

Шлюз: укажите ip адрес Основного шлюза, определенный во 2м пункте данной инструкции. Для сохранения настроек маршрутизации, нажмите кнопку «ОК».

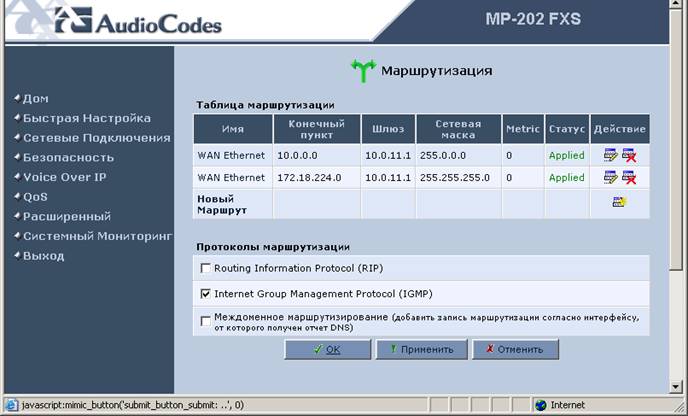

В результате таблица маршрутов должна выглядеть подобным образом:

Подтвердите настройки, нажав кнопку «ОК».

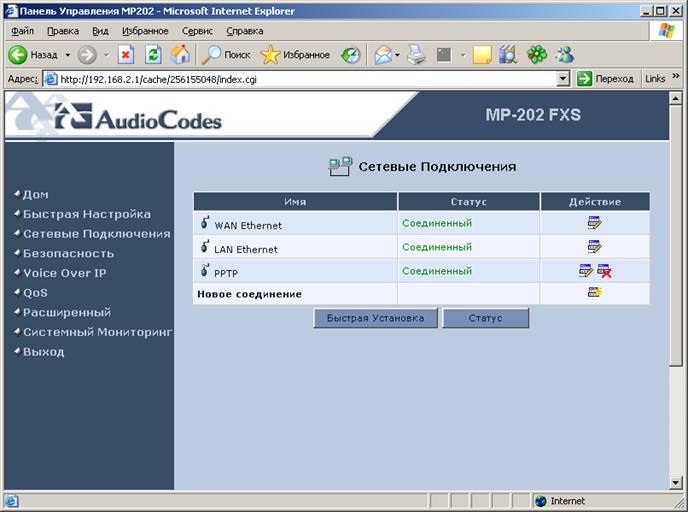

9. Для проверки VPN на WEB-интерфейсе устройства выберете вкладку «Сетевые подключения»
