Промышленные Свинцово-кислотные аккумуляторные батареи	GRoE
FIAMM (Италия)	Серия SGL-SGH

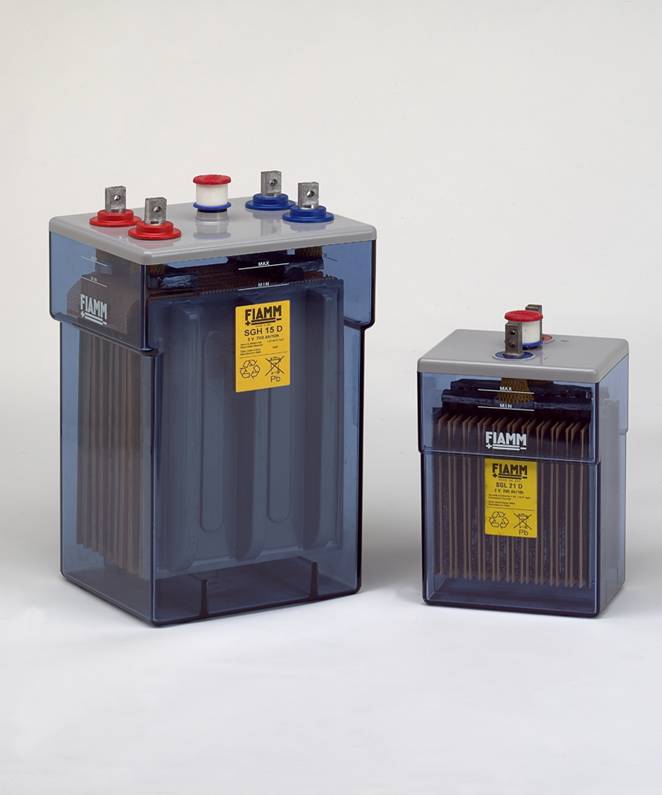

Аккумуляторные батареи серии SGL-SGH (GRoE)

Благодаря специальной конструкции пластин (типа "plante"), батареи серии SGL-SGH могут безаварийно работать в течение 25 лет! Благодаря своей высокой надежности и эффективности, эти батареи наиболее пригодны для использования в качестве резервных источников питания в электронно-вычислительных системах, электрораспределительных устройствах, системах запуска энергетических установок, а также в системах бесперебойного электропитания и системах пожарно-охранной сигнализации.

Элементы конструкции:

Положительные пластины типа "plante" Отлиты из чистого свинца, что обеспечивает стабильную емкость батареи в течение всего срока службы.

Отрицательные пластины Плоско-клеенного типа, с износостойким каркасом; их срок службы сравним со сроком службы положительных пластин

Сепараторы Микропористые сепараторы с максимальной абсорбцией электролита и минимальным внутренним сопротивлением

Корпус батареи Отлит под давлением из прозрачного сополимера акрилонитрила и стирола (S. A.N.), обладающего высокими изоляционными свойствами.

Крышка корпуса Изготовлена из твердой пластмассы и плотно надета на корпус, предотвращая утечки электролита.

Вентиляционные пробки Надежно предотвращают выделение паров электролита в результате его кипения в режиме форсированного заряда. Снабжены предохранительной (керамической) заглушкой с байонетным фиксатором.

Клеммы и перемычки батареи Изготовлены из меди, покрытой свинцом, и обеспечивают минимальное электрическое сопротивление.

Электролит Представляет собой разбавленную серную кислоту, плотностью 1,22+0,01 кг/куб. дм. при 25°С.

Технические характеристики

Номинальное напряжение Номинальное напряжение на элемент составляет 2 В. При разряде батареи рекомендуемая конечная величина напряжения, при которой разряд должен быть прекращен, зависит от тока разряда и показана на графиках.

Емкость Величина емкости С10 - это емкость батареи в Ампер-часах при 10-часовом токе разряда и 25°С.

Максимальный ток короткого замыкания Его величина для полностью заряженной батареи и при отсутствии потерь напряжения на клеммах составляет для: батарей SGL: 20 х С10 Ампер; батарей SGH: 16 х С10 Ампер

Внутреннее сопротивление Для полностью заряженной батареи: SGL: 0,1 х 1/ С10 Ом; SGH: 0,13 х 1/ С10 Ом

Условия заряда батареи - Поддерживающий заряд при напряжении 2,23 В на элемент

- Форсированный заряд (IU метод) при напряжении 2,30/2,40 В на элемент

- Максимальный зарядный ток:

- 15% от емкости батареи в Ач (в начальной стадии заряда)

-  4% от емкости батареи в Ач (в конце заряда).

Тип	DIN TYPE	Напряжениение, В	Емкость (Ач), С10/1,8В/эл	Габариты (д. ш.в.),мм	Вес без электролита (кг)	Вес с электролитом (кг)	Кол-во выводных борнов
SGL/7	3 GroE 75	2	75	153x182x415	10.8	17.5	1+1
SGL/9	4 GroE 100	2	100	153x182x415	12.8	19.7	1+1
SGL/11	5 GroE 125	2	125	153x182x415	14.8	21.9	1+1
SGL/13	6 GroE 150	2	150	153x182x415	16.8	24.1	1+1
SGL/15	7 GroE 175	2	175	153x182x415	18.8	31.0	1+1
SGL/17	8 GroE 200	2	200	228x182x415	21.9	33.2	1+1
SGL/19	9 GroE 225	2	225	228x182x415	24.0	35.4	1+1
SGL/21	10 GroE 250	2	250	228x182x415	26.0	37.6	1+1
SGL/23	11 GroE 275	2	275	228x182x415	28.1	39.9	1+1
SGL/25	12 GroE 300	2	300	228x182x415	30.2	41.8	1+1
SGL/27	13 GroE 325	2	325	340x182x415	34.8	52.5	2+2
SGL/29	14 GroE 350	2	350	340x182x415	36.8	54.6	2+2
SGL/31	15 GroE 375	2	375	340x182x415	38.9	56.7	2+2
SGL/33	16 GroE 400	2	400	340x182x415	40.9	58.9	2+2
SGL/35	17 GroE 425	2	425	340x182x415	42.9	61.0	2+2
SGL/37	18 GroE 450	2	450	340x182x415	45.1	63.0	2+2
SGH/11	5 GroE 500	2	500	328x268x607	64.0	96.0	1+1
SGH/13	6 GroE 600	2	600	328x268x607	73.0	106.0	2+2
SGH/15	7 GroE 700	2	700	328x268x607	86.0	114.0	2+2
SGH/17	8 GroE 800	2	800	328x268x607	95.0	123.0	2+2
SGH/19	9 GroE 900	2	900	328x268x607	105.0	132.0	2+2
SGH/21	10 GroE 1000	2	1000	328x268x607	115.0	142.0	2+2
SGH/23	11 GroE 1100	2	1100	328x268x607	125.0	150.0	2+2
SGH/25	12 GroE 1200	2	1200	328x348x607	139.0	174.0	3+3
SGH/27	13 GroE 1300	2	1300	328x348x607	149.0	182.0	3+3
SGH/29	14 GroE 1400	2	1400	328x348x607	159.0	193.0	3+3
SGH/31	15 GroE 1500	2	1500	328x348x607	169.0	202.0	3+3
SGH/33	16 GroE 1600	2	1600	328x348x607	181.0	225.0	3+3
SGH/35	17 GroE 1700	2	1700	328x348x607	191.0	235.0	3+3
SGH/37	18 GroE 1800	2	1800	328x348x607	201.0	245.0	3+3
SGH/39	19 GroE 1900	2	1900	328x348x607	210.0	253.0	3+3
SGH/41	20 GroE 2000	2	2000	328x348x607	220.0	263.0	3+3
SGH/43	21 GroE 2100	2	2100	338x529x607	237.0	295.0	4+4
SGH/45	22 GroE 2200	2	2200	338x529x607	246.0	303.0	4+4
SGH/47	23 GroE 2300	2	2300	338x529x607	256.0	307.0	4+4
SGH/49	24 GroE 2400	2	2400	338x529x607	266.0	315.0	4+4
SGH/51	25 GroE 2500	2	2500	338x573x607	277.0	337.0	4+4
SGH/53	26 GroE 2600	2	2600	338x573x607	287.0	346.0	4+4
