ГЕНЕРАТОРНАЯ УСТАНОВКА

(ЭЛЕКТРОСТАНЦИЯ)

МОДЕЛЬ 180RZXB

ЗАВ. № ____________

ПАСПОРТ

СОДЕРЖАНИЕ

1.  ОСНОВНЫЕ СВЕДЕНИЯ О ГЕНЕРАТОРНОЙ УСТАНОВКЕ

3

2.  ОПИСАНИЕ И ТЕХНИЧЕСКИЕ ДАННЫЕ ГЕНЕРАТОРНОЙ УСТАНОВКИ

4

3.  КОМПЛЕКТНОСТЬ

12

4.  РЕСУРС, СРОК СЛУЖБЫ И ХРАНЕНИЯ, ГАРАНТИЯ ИЗГОТОВИТЕЛЯ

13

5.  КОНСЕРВАЦИЯ

13

6.  СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ

14

7.  СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

14

8.  ДВИЖЕНИЕ УСТРОЙСТВА ПРИ ЭКСПЛУАТАЦИИ

15

9.  ЗАМЕТКИ ПО ЭКСПЛУАТАЦИИ И ХРАНЕНИЮ

18

10.  СВЕДЕНИЯ О СЕРТИФИКАЦИИ

20

11.  ПРИЛОЖЕНИЯ

21

12.  ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

25

1.  ОСНОВНЫЕ СВЕДЕНИЯ О ГЕНЕРАТОРНОЙ УСТАНОВКЕ

1.1.  Дата изготовления

_________ год.

1.2.  Данные о фирме-изготовителе

KOHLER CO.

444 Highland Drive,

Mail Stop 072,

Kohler, Wisconsin 53044,

США

Тел.: +1

Факс: +1

Web-страница: http://www.

1.3.  Назначение

Генераторная установка (электростанция) предназначена для питания электроэнергией потребителей переменного тока.

1.4.  Состав установки

- Генератор.

- Двигатель.

- Контроллер Decision-Maker® 3000.

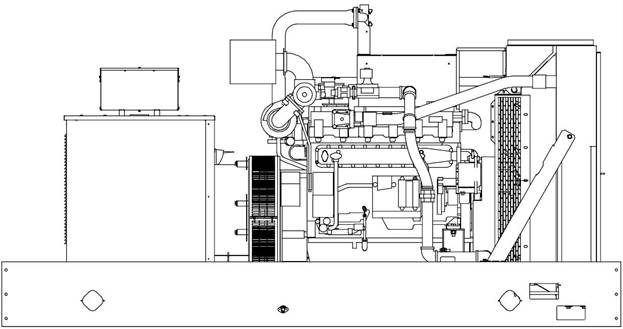

2.  ОПИСАНИЕ ГЕНЕРАТОРНОЙ УСТАНОВКИ

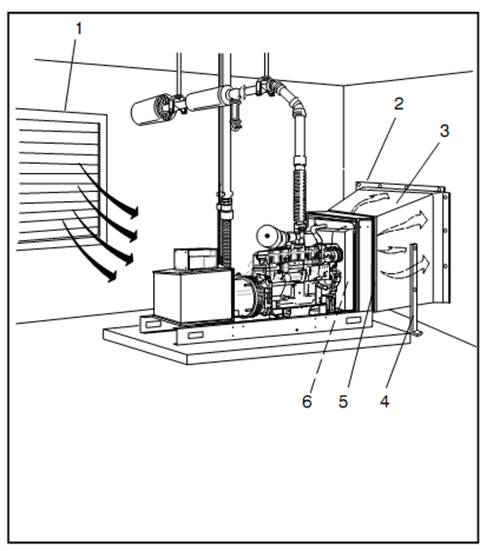

1. Впускное отверстие

2. Крепежный фланец воздуховода

3. Выпускной воздуховод

4. Опоры

5. Гибкая секция с фланцем воздуховода радиатора

6. Вытяжной вентилятор


Диапазон номинальной мощности

60 Гц

50 Гц

Резервная:

кВт

кВ·А

130 – 180

163 – 225

116 – 160

145 – 200

Основная:

кВт

кВ·А

164

205

144

180

Стандартные характеристики

НЕ нашли? Не то? Что вы ищете?

Kohler Co. обеспечивает единую гарантию на генераторную установку и аксессуары.

Генераторная установка и ее компоненты испытаны, собраны фабричным способом и проверены в процессе производства.

Гарантия на 1 год покрывает все системы и их компоненты. Также доступна 2-х и 5-летняя гарантия.

Характеристики генератора переменного тока:

Уникальная система возбуждения Fast-Response_ II обеспечивает отличную чувствительность по напряжению and характеристику короткого замыкания, используя генератор переменного тока, возбуждаемый постоянным магнитом.

Бесщеточный генератор с вращающимся полем имеет широкие возможности подключения.

Характеристики генераторной установки

Природный газ

Сжиженный нефтяной газ (пары)

130°C

Основная мощность

105°C

Резервная мощность

130°C

Резервная мощность

Генератор

Напряжение

Фазы

Гц

кВт/кВ·А

А

кВт/кВ·А

А

кВт/кВ·А

А

4UA10

120/208

3

60

180/225

625

164/205

568

130/163

451

127/220

3

60

180/225

590

164/205

537

130/163

426

120/240

3

60

180/225

541

164/205

492

130/163

391

139/240

3

60

180/225

541

164/205

492

130/163

391

220/380

3

60

180/225

342

164/205

311

130/163

247

240/416

3

60

180/225

312

164/205

284

130/163

226

277/480

3

60

180/225

271

164/205

246

130/163

195

347/600

3

60

180/225

217

164/205

197

130/163

156

110/190

3

50

160/200

608

144/180

547

116/145

441

115/200

3

50

160/200

577

144/180

520

116/145

419

120/208

3

50

160/200

555

144/180

500

116/145

402

110/220

3

50

160/200

525

144/180

472

116/145

381

220/380

3

50

160/200

304

144/180

273

116/145

220

230/400

3

50

160/200

289

144/180

260

116/145

209

240/416

3

50

160/200

278

144/180

250

116/145

201

Характеристики генератора переменного тока

Характеристика

Генератор

·  Соответствие стандартам NEMA MG1, IEEE, и ANSI для перегрева и пуска мотора.

·  Ток установившегося короткого замыкания до 300% от номинального тока до 10 сек.

·  Ток установившегося короткого замыкания позволяет разъединителям срабатывать не нарушая поле генератора переменного тока.

·  Самовентилирующаяся и брызгозащищённая конструкция.

·  Вакуумная обмотка, покрытая эпоксидным лаком, стойким к образованию плесени и грибков для увеличения надежности и срока службы.

·  Fast-Response_ II бесщеточный генератор переменного тока с бесщеточным возбудителем для превосходной нагрузочной характеристики.

Тип

4-полюсный, с вращающимся полем

Тип возбудителя

Бесщеточный, постоянный магнит

Выводы:

количество, тип

12, переключаемые

Регулятор напряжения

Твёрдотельный, Вольт/Гц

Изоляция:

NEMA MG1

Класс материала

H

Температура перегрева

130°C, Резервная мощность

Подшипник:

количество, тип

1, герметизированный

Соединение

Подвижный диск

Успокоительная обмотка

Полная

Регулировка напряжения, (холостой ход – полная нагрузка)

Генератор на постоянном магните

550 контроллер (с 0.5% отклонением в зависимости от разницы температуры)

±2% среднее

3-фазное распознавание,

0.25%

Полная проводимость нагрузки

100% мощности

Несбалансированная нагрузка

100% тока холостого хода

Максимальная пусковая нагрузка мотора, кВ·А:

(35% понижение для напряжений ниже)

480 В, 380 В

4UA10

Гц), Гц)

Характеристики установки

Двигатель

Данные двигателя

60 Гц

50 Гц

Изготовитель

Doosan

Модель двигателя

D111TIC

Тип двигателя

11.1 л, 4-тактовый, с турбонагнетателем, с дополнительным охладителем

Расположение цилиндров

6, рядный

Рабочий объём, л

11.05

Диаметр цилиндра x ход поршня, мм

123 x 155

Cтепень сжатия

10.5:1

Скорость поршня, м/мин

558

465

Основной подшипник: количество, тип

7, прецизионный разъемный подшипник

Номинальная частота, об/мин

1800

1500

Макс. мощность на номинальной частоте, кВт

225

195

Материал головки цилиндров

Чугун

Поршень: тип, материал

—

Материал коленчатого вала

Кованая сталь

Материал клапанов

—

регулятор: тип, модель

Электронный

Регулировка частоты, холостой ход – полная нагрузка

Изохронный (равновременной)

Регулировка частоты, установившийся режим

±0.5%

Частота

Постоянная

Тип воздухоочистителя, все модели

Сухой

Выхлопная система

Выхлопная система

60 Hz

50 Hz

Выпускной коллектор, тип

Влажный

Выхлопной поток при номинальной мощности, кг/ч

765

676

Температура выхлопа при номинальной мощности, сухой выхлоп, °C

677

Максимально допустимое обратное давление, кПа

10.2

Электрика

Электрическая система двигателя

60 Hz

50 Hz

Зарядный генератор аккумулятора:

Земля (отрицательная/положительная)

Отрицательная

Напряжение (DC)

24

Ток

45

Напряжение стартера мотора (DC)

24

Аккумулятор, ток холодного проворачивания вала :

Количество, ток каждой (А)

2, 1000

Напряжение аккумулятора (DC)

12

Топливо

Топливная система

60 Гц

50 Гц

Тип топлива

Сжиженный нефтяной газ, природный газ или 2 вида топлива

Ввод топлива

2.0 NPTF

Давление подачи топлива, кПа

1.74--2

Пределы хим. состава топлива *

Nat. Gas

LP Gas

Метан, % по объему

90 мин.

—

Этан, % по объему

4.0 макс.

—

Пропан, % по объему

1.0 макс.

85 мин.

Пропилен, % по объему

0.1 макс.

5.0 макс.

C4 и выше, % по объему

0.3 макс.

2.5 макс

Сера, миллионная доля массы

25 макс.

Значение нижнего обогрева,

кДж/м3, минимум.

26.6

67.5

* Топливо с другим составом может быть приемлемо. Если Ваше топливо вне указанной спецификации, свяжитесь с Вашим местным дистрибьютором за рекомендациями.

Расход топлива

60 Гц

50 Гц

Природный газ, м3/час при % нагрузке

Резервная мощность

100%

54.6

48.3

75%

42.5

37.0

50%

30.2

25.9

25%

18.0

15.3

Природный газ, м3/час при % нагрузке

Основная мощность

100%

50.3

43.6

75%

39.3

33.5

50%

28.1

23.7

25%

16.4

13.7

Сжиженный нефтяной газ, м3/час при % нагрузке

Резервная мощность

100%

19.9

16.8

75%

17.0

13.1

50%

11.5

9.7

25%

7.2

6.0

Смазка

Система смазки

60 Гц

50 Гц

Тип

Полное давление

Объем поддона картера, л

25

Объем поддона картера с фильтром, л

27

Масляный фильтр: количество, тип

1, картридж

Тип охлаждения масла

Водяное

Охлаждение

Система охлаждения

60 Гц

50 Гц

Окружающая температура, °C

50

Объем воды в капоте двигателя, л

21

Объем системы охлаждения, включая двигатель, л

116

Скорость потока воды в капоте двигателя, л/мин

284

237

Теплоотвод водного охладителя при номинальной мощности, сухой выхлоп, кВт

128

98

Теплоотвод воздушного охладителя при номинальной мощности, сухой выхлоп, кВт

22.1

21.0

Тип водяного насоса

Центробежный

Диаметр вентилятора, включая лопасти, мм

965

Вентилятор, кВт

13.4

7.8

Требования к работе

Требования к воздуху

60 Гц

50 Гц

Охлаждаемый воздух, м3/мин

510

425

Потребление воздуха, кг/ч

750

625

Теплоотвод в окружающих воздух:

Двигатель, кВт

54.3

47.7

Генератор, кВт

14.4

13.7

Контроллер
