Прибор совмещает в себе функции порогового дефектоскопа и измерителя. Предназначен для обнаружения дефектов в намагниченных ферромагнитных деталях, в том числе в сварных конструкциях, и измерения:

- напряженности постоянного магнитного поля (далее — «поля») на поверхностях деталей и в свободном пространстве;

Технические характеристики

Наименование параметра	Значение
Диапазон показаний поля, А/м	± (0 – 4 000)
Диапазон измерений поля, А/м	± (30 – 3 000)
Напряжение аккумуляторной батареи, В	8,5—12,0

Минимальные размеры выявляемых дефектов:

- поверхностных: ширина 0,002 мм, глубина 0,1 мм, длина 2 мм;

- подповерхностных: ширина 0,3 мм, глубина 0,5 мм, длина 2 мм при максимальной глубине залегания дефекта 5,0 мм.

По размерам выявляемых поверхностных и подповерхностных дефектов прибор соответствует требованиям ГОСТ 21104

3.4.3 Зона чувствительности прибора не менее 0,5 мм, что соответствует ГОСТ 21104.

Функции органов управления и индикации.

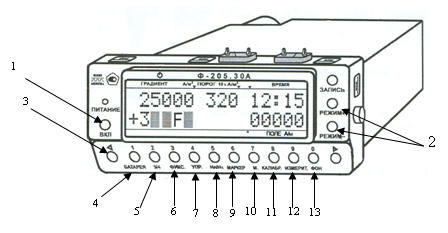

Кнопка 1 ВКЛ при ее однократном нажатии подсоединяет аккумуляторную батарею к всем устройствам электронного блока. Об этом информирует светящийся индикатор ПИТАНИЕ. При последующем нажатии кнопки ВКЛ аккумуляторная батарея от этих устройств (кроме устройства памяти, таймера и регистра состояний) отсоединяется и индикатор ПИТАНИЕ не светится.

Дисплей высвечивает значения измеряемых величин и информирует о текущем состоянии прибора. Информация высвечивается в двух строках дисплея, в каждой из которых может размещаться 16 символов. Позиции, в которых размещаются символы, нумеруются слева направо.

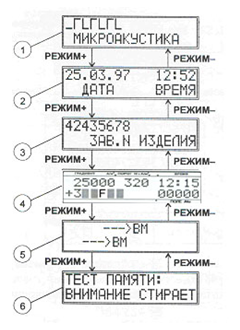

С помощью кнопок 2 РЕЖИМ+, РЕЖИМ– переключают меню дефектоскопа прибора состоящее из шести пунктов.

Примечание: вместо пункта 4-«режим контроля», при нажатии кнопки «Измерит» включается «режим измерения напряжённости магнитного поля».



С помощью кнопок 3 – , можно просмотреть информацию о изготовителе в первом режиме «Микроакустика, например:

Так же с помощью кнопок , устанавливают порог или курсор в поле второго режима для изменения «Даты и времени», установки заводского номера детали например:

После установки курсора кнопками , с помощью кнопок от 1 до 0 вводится цифровая информация. Часть этих кнопок имеют дополнительное назначение:

При нажатии кнопки 4 – «Батарея» в 4 «режиме Контроля» высветится заряд внешней батареи МОТ-2 (8,5-12В), при повторном нажатии заряд внутренней литиевой батареи(2,5-3,2), которая предназначена для записи и хранения информации в памяти прибора в количестве не менее 400 шт.

Нажатие кнопки 5 – 3/4 в «режиме контроля» или «режиме измерения напряжённости» меняет базу преобразователя с 3 на 4 (Внимание!!! если к прибору подключен преобразователь с базой 4 мм, то и на приборе необходимо переключить базу преобразователя). Знак + или – указывают направление магнитного поля.



Нажатие кнопки 6 – ФИКС. в «режиме обнаружение дефектов», переключает прибор в работу с «Фиксированным порогом F» или «Следящим порогом <». Работа со следящим порогом описана подробно ниже.



Нажатие кнопки 7– УПР. в «режиме обнаружение дефектов», переключает прибор в работу со «Следящим порогом <» или «Установка центрированного порога У». Работа со следящим порогом и установка центрированного порога описана подробно ниже.

Нажатие кнопки 8– Hn/Ht. в режиме измерения напряжённости постоянного магнитного поля, переключает прибор в измерение:

а) Ht – Напряжённости магнитного но контролируемой поверхности (ФП с маркировкой пурпурного цвета на тёмном фон), или измерение тангенциальной составляющей поля (ФП с маркировкой красного цвета на тёмном фон).



б) Hn – Измерение нормальной составляющей (ФП с маркировкой белого цвета на тёмном фон ).

·  После нажатия кнопки 9 – МАРКЕР, в память прибора вводиться разделительная маркерная метка. При подключенном манипуляторе «МУМ», происходит начало записи изменения градиента, при движении ФП над дефектом (перед началом следующего прохода показания записи градиента обнуляются – нажатием кнопки «Маркер» и происходит запись второй дорожки).



·  Нажатие кнопки 10 – М, подключает манипулятор для записи графических данных дефекта.



·  С помощью кнопки 11– КАЛИБР, осуществляется автоматическая настройка порога по сигналу дефекта. ФП устанавливается на бездефектный участок СОП, затем включается «Калибр», на экране прибора в «режиме контроля» загорается символ «К». Плавно без нажимов и перекосов ФП проводиться с установленной скоростью через ИД (искусственный дефект на СОП), при этом будут изменяться показания «ПОРОГА» в верхней строке, необходимо добиться максимального показания –например «320».



После чего не отрывая преобразователь повторно нажимаем кнопку «КАЛИБР», полученное значение порога регулируем кнопками , до необходимого значения номинального значения градиента над ИД. Например если настройка происходит по СОП-НО-023 то порог регулируем до тех пор, пока значение градиента в верхнем левом углу экрана не установиться 6500±5% А\м, при этом величина порога примерно тоже будет составлять 6500А\м.



·  При нажатии кнопки 12– ИЗМЕРИТ, из «режима контроля», прибор переключается в «режим измерения напряжённости» постоянного магнитного или его составляющих, где в нижнем правом углу экрана высвечивается величина магнитного поля, в данном случае напряжённость на поверхности контролируемого изделия равно 120 А\м.



·  С помощью кнопки ФОН корректируют порог. При контроле со следящим порогом в месте наклёпа или у края детали наблюдается срабатывание световой и звуковой сигнализации, нажатием кнопки «ФОН» – отсекается уровень помех, при это на экране прибора никаких дополнительных индикаций не появляется.



·  При нажатии кнопки ЗАПИСЬ в память прибора записывается информация или производится тестирование памяти.

Технология феррозондового контроля

Работа со следящим порогом

Достоверное обнаружение дефектов с фиксированным порогом – «F» возможно лишь в ситуациях, когда параметры помехи в зоне контроля от точки к точке не меняются. (Под помехой понимается текущий градиент на бездефектных участках детали.)

Если параметры помехи в зоне контроля от точки к точке меняются, достоверность обнаружения дефектов с фиксированным порогом снижается. В этих ситуациях для повышения достоверности целесообразно использовать прибор в состоянии обнаружение дефектов и измерение градиента со следящим порогом – «<» или «У», но при этом накладываются ограничения на скорость сканирования, а также усложнение процедуры настройки и поиска дефектов.

Следящий порог

Формирование следящего порога иллюстрирует рисунок 1, на котором показаны контролируемая деталь и под ней — текущий градиент, усредненный градиент и следящий порог как функции координат

Рисунок 1.

Текущий градиент изображен жирной линией, усредненный градиент — тонкой линией, следящий порог — пунктирной линией. Таким же образом эти величины изображены на других рисунках.

Контролируемая деталь на рисунке1. не имеет дефектов. Ось x проведена вдоль силовых линий магнитного поля и совпадает с линией сканирования. Линия сканирования проходит вдоль всей детали, в том числе и через периферийные (близкие к краю) области. Полагается, что ФП перемещается вдоль линии сканирования с постоянной скоростью V.

Усредненный градиент в каждой точке равен среднему значению градиента на постоянном интервале времени Dt, который предшествует текущему моменту времени t. Следящий порог представляет собой сумму усредненного градиента и постоянной величины, которая называется центрированным

Контроль с фиксированным и следящим порогами

На рисунке 2 демонстрируется контроль той же, что и на рисунке 1, детали, но с дефектом на середине.

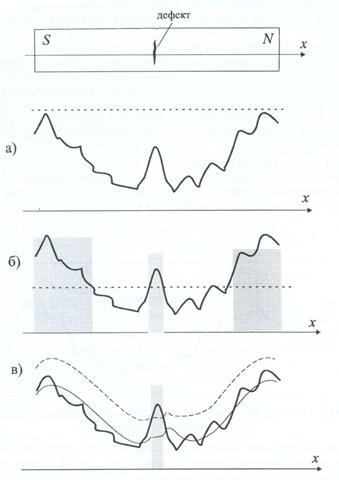

Рисунок 2 — Обнаружение дефектов с постоянным и следящим порогами

Показаны случаи, когда контроль проводится с фиксированным (рисунки «а» и «б») и следящим (рисунок «в») порогами. Серым цветом выделены интервалы, на которых текущий градиент превышает порог.

На рисунке «а» постоянный порог велик и дефект не обнаруживается. На рисунке «б» порог мал, дефект обнаруживается (средняя затемненная область), но это сопровождается ложными срабатываниями индикаторов дефектов на краях детали (периферийные затемненные области).

На рисунке «в» благодаря использованию следящего порога происходит безошибочный (достоверный) контроль.
