Карта заказа.

Система измерений параметров системы регулирования и защиты паровой турбины "Крона-522".

Система измерений параметров системы автоматического регулирования и защиты (САРиЗ) паровой турбины "Крона-522" представляет собой мобильную, быстроразворачиваемою в цеховых условиях систему сбора данных, предназначенную для измерения, регистрации, обработки, вывода на монитор и печать статических и динамических параметров САРиЗ паровой турбины, таких как: время срабатывания и величины перемещений механизмов САРиЗ, токи в цепях управления САРиЗ, скорость вращения вала турбины, давление рабочих сред в паропроводах и трубопроводах турбины и другие параметры.

"Крона-522" применяется во время наладки, пуска, испытаний и эксплуатации паровой турбины. "Крона-522" также может применяться для контроля параметров любых электромеханических систем.

Система "Крона-522" состоит из базовой части, обязательной для любой системы "Крона-522" и переменной части, состоящей из датчиков, адаптеров, преобразователей, соединительных кабелей, узлов крепления датчиков и. т. д., которые Заказчик должен самостоятельно выбрать из предлагаемой номенклатуры. Состав базовой и переменной частей приведен в таблице 1.

Таблица 1. Состав системы "Крона-522"

п/п	Наименование, тип, параметр	Количество	Необходи-мое отметить при заказе
Базовая часть системы "Крона-522"
1	Узел сбора информации УСИ с кабелем питания ~220 В	1
2	Ноутбук. В зависимости от степени защищенности от воздействий окружающей среды может быть выбран в одном из следующих исполнений:
обычный	1
с усиленной защитой
защищенный
3	Принтер цветной. Может быть выбран один из следующих типов:
струйный	1
лазерный
4	Адаптер питания ноутбука от сети ~220В	1
5	Манипулятор "мышь" к ноутбуку	1
6	Программное обеспечение системы. Дистрибутив.	1
7	Эксплуатационная документация на систему	1
Переменная часть системы "Крона-522"
Датчики
Датчики перемещения лазерные. Диапазон ХХХ/ХХХ: числитель – базовое расстояние до датчика в мм (начало диапазона измерения); знаменатель – диапазон измерения перемещения в мм.
8	Диапазон 25/50 мм
9	Диапазон 35/100 мм
10	Диапазон 65/250 мм
11	Диапазон 100/500 мм

Датчики перемещения плунжерные
12	Диапазон измерения 15 мм
13	Диапазон измерения 35 мм
14	Диапазон измерения 55 мм
Датчики перемещения тросиковые
15	Диапазон измерения 300 мм
16	Диапазон измерения 600 мм
Датчики избыточного давления
17	Диапазон измерения от минус 0,1 до 0 МПа
18	Диапазон измерения от 0 до 0,004 МПа
19	Диапазон измерения от 0 до 0,006 МПа
20	Диапазон измерения от 0 до 0,010 МПа
21	Диапазон измерения от 0 до 0,016 МПа
22	Диапазон измерения от 0 до 0,025 МПа
23	Диапазон измерения от 0 до 0,040 МПа
24	Диапазон измерения от 0 до 0,060 МПа
25	Диапазон измерения от 0 до 0,100 МПа
26	Диапазон измерения от 0 до 0,160 МПа
27	Диапазон измерения от 0 до 0,250 МПа
28	Диапазон измерения от 0 до 0,400 МПа
29	Диапазон измерения от 0 до 0,600 МПа
30	Диапазон измерения от 0 до 1,0 МПа
31	Диапазон измерения от 0 до 1,6 МПа
32	Диапазон измерения от 0 до 2,5 МПа
33	Диапазон измерения от 0 до 4,0 МПа
34	Диапазон измерения от 0 до 6,0 МПа
35	Диапазон измерения от 0 до 10 МПа
36	Диапазон измерения от 0 до 16 МПа
37	Диапазон измерения от 0 до 25 МПа
38	Диапазон измерения от 0 до 40 МПа
39	Диапазон измерения от 0 до 60 МПа
Датчики абсолютного давления
40	Диапазон измерения от 0 до 0,010 МПа
41	Диапазон измерения от 0 до 0,016 МПа
42	Диапазон измерения от 0 до 0,025 МПа
43	Диапазон измерения от 0 до 0,040 МПа
44	Диапазон измерения от 0 до 0,060 МПа
45	Диапазон измерения от 0 до 0,100 МПа
46	Диапазон измерения от 0 до 0,160 МПа
47	Диапазон измерения от 0 до 0,250 МПа
48	Диапазон измерения от 0 до 0,400 МПа
49	Диапазон измерения от 0 до 0,600 МПа
50	Диапазон измерения от 0 до 1,0 МПа
51	Диапазон измерения от 0 до 1,6 МПа
52	Диапазон измерения от 0 до 2,5 МПа
53	Диапазон измерения от 0 до 4,0 МПа
54	Диапазон измерения от 0 до 6,0 МПа
55	Диапазон измерения от 0 до 10 МПа
56	Диапазон измерения от 0 до 16 МПа
57	Диапазон измерения от 0 до 25 МПа
58	Диапазон измерения от 0 до 40 МПа
59	Диапазон измерения от 0 до 60 МПа
Датчики оборотов оптические
60	Диапазон измерения от 100 до 5000 об/мин
Датчик нуля сети. Совместно с датчиком оборотов оптическим позволяет измерять угол запаздывания фазы выходного напряжения генератора турбины относительно положения вала этого генератора, возникающее при увеличении мощности, отдаваемой генератором в нагрузку (угол Θ).
61	Диапазон измерения от 0 до 360 град.
Датчики тока ДТ-1. Для измерения тока управления в катушке электромеханического преобразователя ЭМП турбины.
62	Диапазоны измерения: ±0,1 А; ±1 А
Датчики концевые бесконтактные. Для фиксирования моментов времени срабатывания механизмов и узлов турбины.
63	Расстояние срабатывания до датчика, не менее 6 мм
Адаптеры
Адаптеры АТ-0,2А. Для измерения тока системой "Крона-522".
64	Диапазон измерения: ±0,2 А
Адаптеры ААС-20мА. Для ввода без гальваноразвязки аналогового сигнала 0-20 мА в систему "Крона-522".
65	Диапазон входных сигналов от 0 до 20 мА
Адаптеры АТГ-хххх. Адаптеры тока с гальваноразвязкой для измерения тока системой "Крона-522", хххх – диапазон измерения адаптера.
66	Диапазон измерения: ±5 мА
67	Диапазон измерения: ±20 мА
68	Диапазон измерения: ±0,1 А
69	Диапазон измерения: ±0,2 А
70	Диапазон измерения: ±0,5 А
71	Диапазон измерения: ±1,0 А
72	Диапазон измерения: ±2,0 А
73	Диапазон измерения: ±2,5 А
74	Диапазон измерения: ±5,0 А
75	Диапазон измерения: ±10,0 А
Адаптеры АНГ-хххх. Адаптеры напряжения с гальваноразвязкой для измерения напряжения системой "Крона-522", хххх – диапазон измерения адаптера.
76	Диапазон измерения: ±1 В
77	Диапазон измерения: ±10 В
78	Диапазон измерения: ±100 В
Адаптеры АДС-50В. Для ввода без гальваноразвязки дискретного сигнала в систему "Крона-522".
79	Уровни: лог."0" – от минус 50 до 0,8 В; лог."1" – от 2 до 50 В
Адаптеры АДСГ. Адаптеры с гальваноразвязкой для ввода дискретного сигнала в систему "Крона-522".
80	Уровни: лог."0" – от минус 150 до 0,8 В; лог."1" – от 2 до 150 В
Адаптеры АСК. Для ввода без гальваноразвязки сигнала типа "сухой контакт" в систему "Крона-522".
81	"Сухие контакты" реле, кнопок, переключателей и. т.д.

Адаптеры АСКГ. Адаптеры с гальваноразвязкой для ввода сигнала типа "сухой контакт" в систему "Крона-522".
82	"Сухие контакты" реле, кнопок, переключателей и. т.д.
Преобразователи и разветвители
Преобразователи AD/RS485. Для подключения тросиковых датчиков перемещения, датчиков давления, датчика оборотов, датчика нуля сети, адаптеров: ААС-20мА; АТГ-хххх; АНГ-хххх; АДС-50В; АДСГ; АСК; АСКГ.
83	4 аналоговых входа 0-20 мА; 4 дискретных входа 0-50 В.
Преобразователи I/RS485. Для подключения датчика тока ДТ-1, адаптера тока АТ-0,2А.
84	1 гальванически-изолированный вход для подключения датчика тока ДТ-1 или адаптера АТ-0,2А.
Разветвители RS485. Для подключения лазерных и плунжерных датчиков перемещения.
85	2 входа для подключения датчиков
Терминаторы. Для подключения к преобразователю или разветвителю, находящемуся в конце ветви сети RS485.
86	R = 120 W.
Кабели
Кабели для подключения лазерных и плунжерных датчиков перемещения
87	Длина кабеля 2 м
88	Длина кабеля 3 м
Кабели для подключения датчиков избыточного и абсолютного давления
89	Длина кабеля 2 м
90	Длина кабеля 3 м
Кабели для подключения адаптеров: АТ-0,2А; ААС-20мА; АТГ-хххх; АНГ-хххх; АДС-50В; АДСГ; АСК; АСКГ.
91	Длина кабеля 2 м
92	Длина кабеля 3 м
Кабели RS485 для объединения в сеть RS485 преобразователей и разветвителей
93	Длина кабеля 1 м
94	Длина кабеля 2 м
95	Длина кабеля 3 м
96	Длина кабеля 4 м
97	Длина кабеля 5 м
98	Длина кабеля 6 м
99	Длина кабеля 10 м
100	Длина кабеля 15 м
101	Длина кабеля 20 м
102	Длина кабеля 25 м
103	Длина кабеля 30 м
104	Длина кабеля 35 м
105	Длина кабеля 50 м
106	Длина кабеля 70 м
107	Длина кабеля 80 м
Переходники для наращивания длины кабелей RS485
108	Переходник RS485
Кабель Ethernet для подключения УСИ к ноутбуку
109	Длина кабеля 1 м
Оборудование, используемое при калибровке системы "Крона-522"
110	Блок коммутации
111	Кабель для калибровки датчика тока
Стойки магнитные для крепления датчиков на объекте
112	Усилие отрыва от поверхности – 60 кгс
Узлы для крепления датчиков на магнитных стойках
113	Узел для крепления лазерного датчика перемещений
114	Узел для крепления плунжерного датчика перемещений
115	Узел для крепления тросикового датчика перемещений
116	Узел для крепления оптического датчика оборотов
117	Узел для крепления концевого бесконтактного датчика
Крючки крепежные магнитные для крепления на объекте: преобразователей AD/RS485; I/RS485; разветвителей RS485; кабелей; тросика тросиковых датчиков
118	Усилие отрыва от поверхности – 9,5 кгс
Комплект для видеонаблюдения
119	Видеорегистратор 4-х канальный, с установленным в нем HDD на 500 Гб
120	Цветная видеокамера с вариофокальным объективом (до 4-х шт).
121	Кабель подключения видеокамеры к видеорегистратору. Длина 60 м
122	Разветвитель питания (сплиттер)
123	Коммутатор Ethernet
124	Кабель питания к коммутатору Ethernet.
125	Кабель подключения видеорегистратора к коммутатору Ethernet. Длина 1 м
126	Разветвитель сетевой
127	Штатив к видеокамере
127	Магнитная стойка к видеокамере
ЗИП
128	Предохранители в цепи питания ~220 В УСИ
129	Вилка приборная РС4ТВ
130	Вилка приборная РС7ТВ
131	Розетка кабельная РС4ТВ с кожухом
132	Розетка кабельная РС7ТВ с кожухом
133	Преобразователь USB/RS485
134	Кабель переходной
135	Комплект стяжек для кабелей
136	Маркер для нанесения метки оптического датчика оборотов
137	Лента алюминиевая самоклеющаяся, обеспечивающая срабатывание датчиков концевых бесконтактных от неметаллических поверхностей
Кейсы для переноски и хранения системы "Крона-522"
138	Габариты и количество кейсов определяются производителем системы "Крона-522" в зависимости от состава заказанной системы.

При согласовании с Производителем возможно расширение системы "Крона-522" за счет включения в ее состав датчиков других типов, а также датчиков других физических величин, например: температуры, вибрации и. т. д. Также могут быть разработаны адаптеры для ввода сигналов в систему "Крона-522" под нужды Заказчика.

НЕ нашли? Не то? Что вы ищете?

Датчики системы "Крона-522", размещаемые на турбине, передают информацию в узел сбора информации УСИ через сеть передачи данных, выполненную на основе последовательного интерфейса RS485. Для этого датчики, имеющие аналоговые и дискретные выходы, включаются в сеть передачи данных через преобразователи AD/RS485 и I/RS485, а датчики, имеющие выходы с интерфейсом RS485 – через разветвители RS485. Преобразователи и разветвители объединены в сеть кабелями RS485, которые предназначены как для передачи информации, так и для подачи напряжения питания на преобразователи, разветвители и датчики системы "Крона-522". К преобразователям AD/RS485 также можно подключать адаптеры АТ-0,2А; ААС-20мА; АТГ-хххх; АНГ-хххх; АДС-50В; АДСГ; АСК; АСКГ для непосредственного ввода электрических аналоговых и дискретных сигналов из САРиЗ турбины в систему "Крона-522".

Сеть передачи данных RS485 системы "Крона-522" имеет четыре ветви, каждая из которых подключается к своему разъему на устройстве сбора информации УСИ. Это позволяет пользователю построить сеть в наиболее удобной для него конфигурации. При этом необходимо учесть, что при установленной в сети скорости 460800 бит/с, время, затрачиваемое на опрос каждого установленного в ветви:

· преобразователя AD/RS485, у которого ко всем 8-ми входам подключены датчики – 650 мкс;

· преобразователя I/RS485 – 410 мкс;

· лазерного или плунжерного датчика перемещений – 350 мкс.

Поэтому если, например, требуется опросить все датчики в системе "Крона-522" за время
10 мс, то есть установить цикл опроса равный 10 мс, то максимально – возможное число преобразователей AD/RS485, I/RS485, лазерных и плунжерных датчиков перемещения, включенных в одну ветвь сети должно быть таким, чтобы суммарное время опроса всех преобразователей и датчиков, включенных в эту ветвь, не превышало 10 мс, то есть должно выполняться условие (0,65n1 + 0,41n2 + 0,35n3) ≤ 10, где: n1 – количество преобразователей AD/RS485; n2 - количество преобразователей I/RS485; n3 - количество лазерных и плунжерных датчиков перемещения, включенных в ветвь системы. Это правило должно соблюдаться для каждой из четырех ветвей сети.

Длина кабелей RS485 должна выбираться исходя из местоположения датчиков на турбине, но при этом суммарная длина кабелей RS485 в каждой отдельной ветви не должна превышать 200 метров.

В конце каждой ветви для корректной работы сети должен быть установлен терминатор.

Система позволяет дистанционно наблюдать на экране ПК за работой механизмов турбины и записывать изображение на видеорегистратор системы одновременно с 4-х видеокамер. Время записи изображения до 120 минут. Длина кабеля до каждой из видеокамер – 60 м.

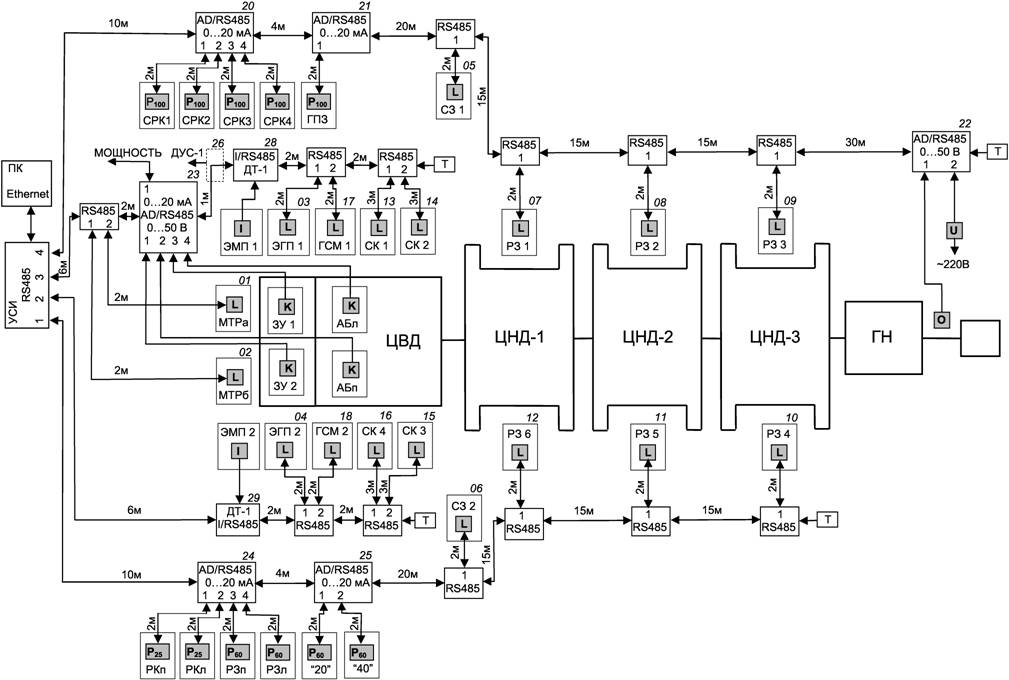

Пример конфигурации системы "Крона-522" приведен на рисунке 1.

Условные обозначения на примере конфигурации системы Крона-522 для турбины К/1500-2.

P100

P25

P60

Датчики избыточного давления на 10; 6; 2,5 МПа.

Датчик лазерный с адресом 05 в сети RS485.

Датчик тока ДТ-1.

Датчик оборотов оптический.

Концевой бесконтактный датчик

RS485

1 2

Разветвитель RS485.

Преобразователь AD/RS485 с адресом 23 в сети RS485.

Преобразователь I/RS485 с адресом 28 в сети RS485.

АДС-50В

АТГ-20мА

Адаптеры АТГ-20мА и АДС-50В.

Терминатор.

Кабель соединительный, длиной 15 м.

ЦВД – цилиндр высокого давления турбины.

ЦНД-1…ЦНД-3 – цилиндры низкого давления турбины 1..3.

ГН – генератор.

СРК1…СРК4 - давление в разгрузочной камере стопорного регулирующего клапана 1…4.

ГПЗ - давление пара за главной паровой задвижкой.

РКп - давление в линии управления регулирующего клапана правого.

РКл - давление в линии управления регулирующего клапана левого.

РЗп - давление в линии управления регулирующей заслонки правой.

РЗл - давление в линии управления регулирующей заслонки левой.

«20» - давление в силовой линии «20».

«40» - давление в силовой линии «40».

СЗ 1, СЗ 2 – перемещение стопорной заслонки 1, 2.

РЗ 1… РЗ 6 - перемещение регулирующей заслонки 1…6.

ЭГП 1, ЭГП 2 - перемещение электрогидравлического преобразователя 1, 2.

ГСМ 1, ГСМ 2 - перемещение главного сервомотора 1, 2.

СК 1… СК 4 - перемещение стопорного клапана 1…4.

ЭМП 1, ЭМП 2 – ток в обмотке управления ЭМП 1 и ЭМП 2.

МТРа, МТРб – срабатывание механизма токовой разгрузки а, б.

ЗУ 1, ЗУ 2 - срабатывание защитного устройства 1, 2.

АБп, АБл - срабатывание автомата безопасности правого, левого.

МОЩНОСТЬ – сигнал 4…20 мА (0…5 мА), несущий информацию о мощности турбины.

ДУС-1 – сигнал с выхода датчика угловой скорости ДУС-1 турбины (используется для ввода информации о скорости вращения турбины вместо оптического датчика оборотов).

Назначение и установка датчиков системы "Крона-522"

Датчики перемещения лазерные

Датчики предназначены для бесконтактного измерения перемещений узлов и механизмов.

При установке датчиков необходимо использовать мишени, обеспечивающие высококонтрастное изображение пятна от лазерного луча датчика. Установка датчиков на объекте производится с помощью магнитных стоек. Крепление датчика на магнитную стойку – с помощью узла крепления на стойку. Установка мишеней – с помощью пластин с магнитами или наклеиванием мишени на поверхность, перемещения которой измеряются. При установке датчика и мишени необходимо между ними соблюсти начальное расстояние, которое должно быть равно базовому расстоянию датчика.

Датчики перемещения тросиковые

Датчики предназначены для измерения перемещений узлов и механизмов. Перемещения измеряются вытягиванием тросика из датчика.

Установка датчиков на объекте производится с помощью магнитных стоек. Крепление датчика на магнитную стойку – с помощью узла крепления на стойку. Крепление конца тросика датчика – с помощью магнитного крючка, устанавливаемого на поверхность, перемещения которой измеряются.

Длина кабеля датчика – 3 м.

Датчики перемещения плунжерные

Датчики предназначены для измерения перемещений узлов и механизмов контактным способом с помощью подпружиненного штока датчика.

Установка датчиков на объекте производится с помощью магнитных стоек. Крепление датчика на магнитную стойку – с помощью узла крепления на стойку.

Датчики избыточного и абсолютного давления

Датчики предназначены для измерения избыточного давления, разряжения, абсолютного давления в газообразных и жидких средах.

Крепление на объекте производится с помощью штуцера датчика с резьбой М20х1,5.

Датчики концевые бесконтактные

Датчики предназначены для фиксации моментов срабатывания механизмов и узлов. При приближении к рабочей поверхности датчика любой металлической поверхности на расстояние 6…8 мм датчик выдает в систему сигнал срабатывания.

Крепление датчика производится с помощью двух гаек М18, навинчиваемых на корпус датчика.

Длина кабеля датчика – 3 м.

Датчики оборотов оптические

Датчики предназначены для измерения скорости вращения вала турбины, на который предварительно должна быть нанесена оптическая метка – полоса матовой термостойкой краски, контрастной с поверхностью вала.

Крепление датчика производится с помощью двух гаек М10, навинчиваемых на корпус датчика.

Общая длина кабеля датчика – 4 м.

Датчики нуля сети

Датчики предназначены для фиксации моментов перехода напряжения переменного тока через нуль.

Датчик совместно с оптическим датчиком оборотов позволяет измерять угол запаздывания фазы выходного напряжения генератора турбины относительно положения вала этого генератора, возникающее при увеличении мощности, отдаваемой генератором в нагрузку (угол Θ).

Установка датчиков на объекте производится путем подключения датчика к евророзетке, к которой подведено напряжение с выхода генератора турбины.

Длина кабеля датчика – 3 м.

Датчики тока

Датчики предназначены для измерения тока управления в катушках электромеханических преобразователей ЭМП турбины.

Установка датчиков на объекте производится отсоединением штатного разъема кабеля от ЭМП и включением в разрыв разъемов датчика тока.

Длина кабеля датчика – 2 м.

Адаптеры тока: АТ-0,2А; ААС-20мА; АТГ-хххх;

адаптеры напряжения АНГ-хххх;

адаптеры дискретного сигнала: АДС-50В; АДСГ;

адаптеры "сухого контакта": АСК; АСКГ

Адаптеры предназначены для ввода электрических сигналов из САРиЗ турбины в систему «Крона-522».

Установка адаптеров на объекте производится креплением на DIN – рейку.

Кейсы для переноски и хранения системы "Крона-522"

Кейсы изготовлены из ударопрочной пластмассы. Для облегчения перемещения кейсы оборудованы ручками для переноски, а также колесиками и дополнительными выдвижными ручками для перевозки кейсов. Исполнение кейсов – пылевлагонепроницаемое.
