Министерство образования и науки Российской Федерации
Федеральное Государственное Бюджетное образовательное учреждение высшего профессионального образования НГТУ
«Новосибирский государственный технический университет»
Кафедра автоматики
Лабораторная работа
«Исследование методов синхронизации»
Факультет: АВТФ Преподаватели:
Группа: АВТ-918
Студенты:
Дата выполнения:
Отметка о защите:
Новосибирск
2012
Цель работы:
1. Ознакомиться с методами синхронизации, используемыми в схемах телемеханики и передачи данных с временным разделением каналов и особенностями их реализации.
2. Исследование помехоустойчивости, различных методов синхронизации при действии помех в канале связи.
Кодируемое число : 87 -> 1010111

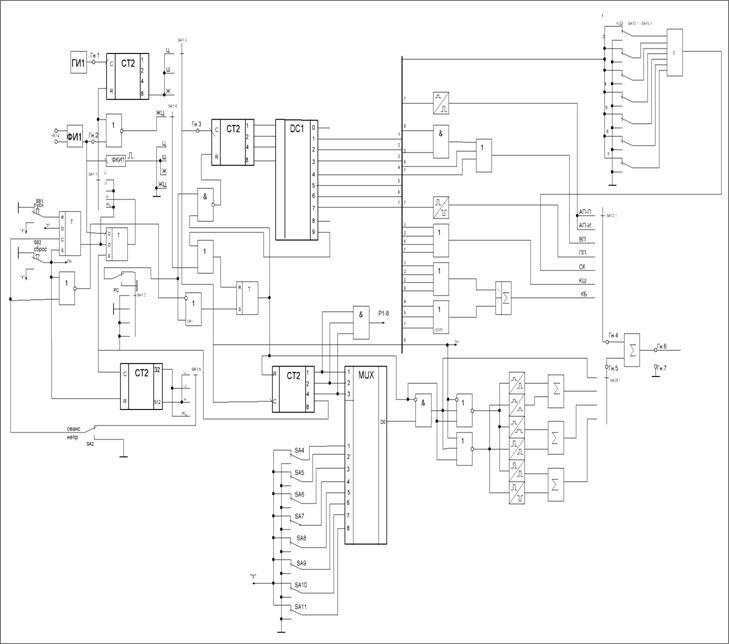

Функциональная схема
1. Ознакомление с методами синхронизации.
1). Циклическая синхронизация
1. Циклическая синхронизация в SA12 в АП-П.
Гнездо 3 2ms 7650
ЛС 2 ms
7648
Гнездо 15
2ms 7641
Гнездо 26
2 ms 7654
2. Циклическая синхронизация в SA12 в АП-И.
Гнездо 3
2ms 7650
ЛС
2ms 7648
Гнездо 15 2ms
7656
Гнездо 26 2ms 7657
3. Циклическая синхронизация в SA12 в ВП.
Гнездо 3
2ms 7650
ЛС
2ms 7659
Гнездо 15
2ms7656
Гнездо 26
2ms 7660
4. SA12 в положении ПП
Гнездо 3
2ms 7650
ЛС
2ms 7161
Гнездо 15
2ms 7664
Гнездо 26
2ms 7665
5. Циклическая синхронизация в SA12 в СК. 1110011
Гнездо 3
2ms 7650
ЛС
2ms 7666
Гнездо 15
2ms 7667
Гнездо 26
7668
6. Циклическая синхронизация в SA12 в КШ.
Гнездо 3
2ms 7650
ЛС
2ms 7669
Гнездо 15
2ms 7670
Гнездо 16
2ms 7672
Гнездо 26
2ms 7671
7. Циклическая синхронизация в SA12 в КБ.
Гнездо 3
2ms 7650
ЛС
2ms 7673
Гнездо 15
2ms 7674
Гнездо 17
2ms 7675
Гнездо 26
2ms 7677
2). Шаговая синхронизация.
1. Шаговая синхронизация в SA20 в положении АП-Р
Гнездо 3
2ms 7679
ЛС
7680
Гнездо 26 Нет возможности снять
2. Шаговая синхронизация в SA20 в положении ВП
Гнездо 3
7681
ЛС
7682
Гнездо 26 Нет возможности снять
3. Шаговая синхронизация в SA20 в положении ПП
Гнездо 3
7681
ЛС
7683
Гнездо 26 Нет возможности снять
3). Жесткая синхронизация
1. Жесткая синхронизация в SA20 в положении АП
Гнездо 2
7687
ЛС
7686
Гнездо 3
7688
Гнездо 14Нет возможности снять
Гнездо 15Нет возможности снять
Гнездо 26: Нет возможности снять
4). Жесткоциклическая синхронизация
1. Жесткоциклическая синхронизация в SA12 положении АП-П
Гнездо 2
7696
ЛС
7696
Гнездо 3
7701
Гнездо 14 : Нет возможности снять
Гнездо 15 : Нет возможности снять
Гнездо 26 : Нет возможности снять
Вывод: В данной работе мы ознакомились с различными методами синхронизации. Мы убедились в том, что при циклической синхронизации перед передачей сообщения обязательно присутствует синхросигнал.
