IP-8000 Комбинированная машина

IP-8000

Комбинированная машина

Для всех методов ламинирования (напыления) для изготовления изделий в стеклопластиковой промышленности.

Очень высокая производительность и гибкость.

Быстрое переключение от одного метода к другому.

Можно одновременно работать несколькими прикладными инструментами.

Высокого качества и проверенная временем техника.

Легкая и безопасная работа с простым управлением

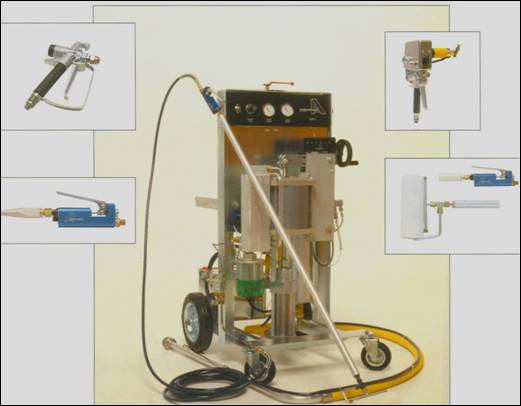

Рис. Апликатор IP-8000

Описание

Апликатор IP-8000 является комбинированной (многофункциональной) машиной, представляющей собой технологически и конструктивно совершенное устройство предназначенная для стеклопластиковой промышленности, которая включает в себя все виды ламинирования в зависимости от модификации (нанесение гелькоата, спрей метод с рубленным ровингом, инжекция, прикатка валиком уложенного стекломатериала ). Установки легки и безопасны в обращении, имеют простые средства управления. Апликатор оборудован управляемым насосом для подачи катализатора с целью подготовки точного соотношения смеси "катализатор/смола". Внутреннее смешивание смолы и катализатора происходит в статическом миксере для полного перемешивания материалов.

Принцип действия

Установка IP-8000 с поршневым насосом двойного действия с пневмоприводом, предназначенным для распыления, как смолы, так и катализатора. Работа выполненного из нержавеющей стали насоса катализатора, синхронизирована с вращением насоса для смолы, с целью подачи катализатора независимо от изменений в подаче воздуха или в вязкости распыляемого материала. Насос для катализатора оснащен манометром и предохранительным (редукционным) клапаном. Количество подаваемого катализатора легко регулируется с помощью маховика, который позволяет изменять длину хода насоса для катализатора. Соотношение компонентов смеси регулируется бесступенчатым способом. Катализатор закачивается непосредственно из заводского контейнера. Смолу можно закачивать через всасывающий шланг из металлической бочки ёмкостью 225 литров. Компоненты смешиваются во внутреннем статическом миксере длиной 500 мм.

Рабочая среда будет чистой с экологической точки зрения и безопасной. Установка оборудована пневматически очистительным насосом для быстрой очистки.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Тип машины:	IP-8000 Combi machine
Давление воздуха в системе:	6 бар (90 фунт/кв. дюйм)
Расход воздуха:	120 литров/ 1 литр на выходе
Производительность:	370 см³
Макс. рабочее давление:	108 бар (1620 фунт/кв. дюйм)
Отношение давлений:	18:1
Отношение концентраций (катализатора)	Изменяемое в пределах 0,8 - 4 %
Длина шланга:	До 20 метров (стандарт 8 м)
Общий вес:	85 кг

Характерные особенности установки

·  Управляемый насос для точной подачи катализатора с целью подготовки точного соотношения смеси "катализатор/связующее

·  Непрерывное регулирование соотношение катализатора

·  Воздушный привод, отсутствие электрических соединений

·  Рециркуляция смолы и катализатора

·  Используется пневматический промывочный насос

·  Статический миксер

·  Равномерное распределение потока катализатора

·  Прост в обращении

·  Установка смонтирована на тележке

IP-8000 комбинированные установки:

IPG/L-8000 IPG/S-8000 IPG/R-8000

·  IPL/R-8000

·  IPG/S/L-8000

·  IPG/S/L/R-8000

L = Ламинирование валиком уложенного стекломатериала

G = Напыление гелькоата

R = Инжектирование смолы методом RTM

S = Спрей метод нанесения связующее/рубленный ровинг
