Новосибирский государственный аграрный университет

Инженерный институт

"СЕЛЬСКОХОЗЯЙСТВЕНЫЕ

МАШИНЫ"

Методические указания

для практических занятий

Рабочее место №5

СЕЯЛКА-КУЛЬТИВАТОР

ПРОТИВОЭРОЗИОННАЯ

Новосибирск, 2010

Кафедра «Механизации сельского хозяйства и производственного обучения»

Составители: проф. , ст. преп.

Рецензент проф. .

УДК 631.34:632

ББК 40.726

С 752

Сельскохозяйственные машины: Метод. указания для практ. занятий. Рабочее место №5: Сеялка-культиватор противоэрозионная. /Сост. , ; Новосиб. гос. аграр. ун-т. Инженер. ин-т. – Новосибирск, 2010. – 12с.

Методические указания предназначены для проведения учебных практик со студентами очного отделения Инженерного и Агрономического институтов.

Утверждены методической комиссией Инженерного института НГАУ (протокол № 4 от 16 декабря 2009г.).

ã Новосибирский государственный аграрный университет, 2010

ã Инженерный институт, 2010

СЕЯЛКИ – КУЛЬТИВАТОРЫ ЗЕРНОВЫЕ СТЕРНЕВЫЕ
СЗС – 2,1 и СЗС – 2,1М

Сеялка – культиватор СЗС – 2,1 (рис.1) предназначена для рядкового посева зерновых культур одновременно с культивацией, подрезанием сорняков, внесением в рядки гранулированных удобрений и прикатыванием засеянных рядков на стерневых фонах на почвах, подверженных ветровой эрозии.

Сеялка СЗС – 2,1М (рис.2) предназначена для легких по механическому составу почв, подверженных ветровой эрозии. В отличие от сеялки СЗС – 2,1 она проводит подпочвенный разбросной посев.

Технические характеристики сеялок – культиваторов

НЕ нашли? Не то? Что вы ищете?

СЗС – 2,1 и СЗС – 2,1М

Ширина захвата, м 2,1 2,1

Скорость, м/с

рабочая До 2,5 До 2,5

транспортная До 3,3 До 3,3

Глубина хода сошников, см 4 – 10 4 – 12

Ширина захвата лапы сошника, мм - 410

Число сошников, шт 9 6

Расстояние между сошниками, мм

Расстояние между рядами сошников, мм

Число рядов сошников по ходу сеялки, шт 3 2

Число секций прикатывающих катков, шт 1 6

Емкость отделений зернотукового ящика, дм3

для семян

для удобрений

Габариты, мм

в рабочем положении

длина 3

ширина 2

высота 1

в транспортном положении

длина 3

ширина 2

высота 1

Масса, кг 1

Рис.1. Сеялка СЗС – 2,1

Рис.2. Сеялка СЗС – 2,1М

Устройство отдельных узлов

Сеялка – культиватор СЗС – 2,1 (рис.3) создана на базе СЗС – 9.

Сеялка – культиватор в рабочем и транспортном положениях опирается на самоустанавливающееся пневматическое колесо 1 и секцию прикатывающих катков 19.

К поперечным двутавровым балкам рамы крепятся сошники 20, глубина хода которых регулируется винтовым упором штока гидроцилиндра и стяжной гайкой 8, соединяющей тяги 7 и 9.

На раме укреплен зернотуковый ящик 11 с зерно – и туковысевающими аппаратами 10 и 12, которые по средствам воронок 13 и пластмассовых трубчатых семяпроводников 14 соединяются с сошниками.

Валы зерно – и туковысевающих аппаратов приводятся во вращение механизмом привода от звездочки, сидящей на оси секции прикатывающих катков.

К раме 6 с помощью пальцев крепится прицеп 2, который подвешивается цепью 3 к подвеске 4, прикрепленной к кронштейнам 5 опорного колеса. Сзади к раме крепится рамка 18 секции прикатывающих катков19.

Тяга длинная 9, стяжная гайка 8 и тяга короткая 7 связывают секцию прикатывающих катков с опорным колесом.

С помощью гидравлического приспособления 15 сеялка – культиватор переводится из рабочего положения в транспортное и наоборот. При транспортировке и хранении сеялку – культиватор фиксируют планкой 16.

Рама сеялки культиватора СЗС – 2,1 сварная, состоит из трех поперечных брусьев, сниц продольных брусков, ушек, планок с раскосами.

Поперечные брусья соединены между собой пластинами, к каждому брусу крепят по три сошника. К заднему брусу приварен уголок с косынкой для транспортировки сеялок цугом. К концам продольных брусьев приварены корпуса разъемных подшипников вала рамы секции прикатывающих катков.

Прицепное устройство сделано из гнутой планки. К раме его крепят пальцами. Сеялка соединяется серьгой прицепного устройства со сцепкой или трактором. Как в работе, так и при транспортировке прицепное устройство должно быть закреплено так, чтобы цепочка была ослаблена (во избежание разрыва).

Прикатывающие катки служат задней опорой сеялки. Ящик зернотуковый с высевающими аппаратами укреплен на раме сеялки.

К дну зернового отделения ящика прикреплены катушечные зерновысевающие аппараты, унифицированные с аппаратами сеялок семейства СЗ – 3,6. Чтобы освободить зерновысевающие аппараты от остатков семян, рычаг опорожнивателя нажимают вниз и немного в сторону. Освободив его от фиксатора, поднимают вверх до отказа.

Рис.3. Конструктивная схема сеялки – культиватора СЗС – 2,1:

1 – пневматическое колесо; 2 – прицеп; 3 – цепь; 4 – подвеска; 5 – кронштейн опорного колеса; 6 – рама; 7 – тяга короткая; 8 – стяжная гайка; 9 – тяга длинная; 10 – зерновысевающий аппарат; 11 – зернотуковый ящик; 12 – туковысевающий аппарат; 13 – воронки; 14 – семяпроводы; 15 – гидроцилиндр; 16 – фиксирующая планка; 17 – транспортный кронштейн; 18 – рамка секции прикатывающих катков; 19 – катки прикатывающие; 20 – сошники

На задней стенке тукового отделения установлены туковысевающие аппараты штифтового типа, унифицированные с аппаратами сеялок семейства СЗ – 3,6. Для высева туков нормальной влажности клапаны всех девяти аппаратов с помощью рычага устанавливают от катушек на расстояние 8 – 10 мм.

Чтобы опорожнить туковое отделение ящика, клапаны отводят поворотом рычага вниз до отказа. Заслонкой, закрепленной на задней стенке тукового отделения ящика, регулируют поступление туков в высевающий аппарат.

Рабочие органы (рис.4) крепят на раме в три ряда. Расстояние между рядами 500 мм, а между рабочими органами в ряд – 684.

Сошники трубчатые с двумя типами рабочих органов: культиваторный ( клепаный) и с прямым наральником (по типу СЗС – 9).

Каждый рабочий орган имеет две амортизационные пружины 2, установленные на направиОни, вибрируя, способствуют самоочищению рабочих органов и предохраняют их от поломок при наезде на препятствия. Через отверстия в направителе проходят стяжные болты 1, которые подтягивают пружины.

Кронштейн 5, накладка 4, болт 7 с гайкой 3 крепят культиваторный рабочий орган к двутавровому поперечному брусу рамы.

Семяпроводы трубчатые поливинилхлоридные крепят к переходникам воронок хомутиками и болтами.

Механизм привода зубчато – цепной, один на все высевающие аппараты. Схема механизма показана на рис.5. Скорость валов высевающих аппаратов изменяют сменными звездочками А, Б и шестернями Г, Д (табл.1,2).

Особенности конструкции сеялки – культиватора СЗС – 2,1М

Сеялка – культиватор СЗС – 2,1М, отличается от СЗС – 2,1 тем, что высевает семена и минеральные удобрения не рядовым способом, а разбросным подпочвенным.

Лапа сошника шириной захвата 410 мм состоит из подлапника с приваренной к нему плоской стойкой и трубы долота, закрепленного болтами к подкладке левого и правого лемехов. Снизу к лапе крепят разбрасыватель, состоящий из стойки и конуса, с помощью которых семена и удобрения высеваются широкой полосой под слой почвы, поднятый лапой. Сошники устанавливают на двух поперечных брусьях по три на брус с расстоянием между сошниками 350 мм.

Рис. 4. Рабочий орган сеялки – культиватора:

1 – стяжной болт; 2 – амортизационная пружина; 3 – гайка; 4 – накладка; 5 – кронштейн;

6 – направитель; 7 – болт; 8 – стрельчатая лапа

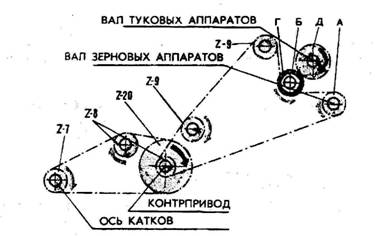

Рис.5. схема механизма привода высевающих аппаратов сеялки – культиватора

Таблица 1

Передаточное отношение на вал зерновых аппаратов

Звездочка А

Передаточное отношение

Высеваемая культура

8

0,36

Овес

12

0,234

Рожь, пшеница

16

0,175

Ячмень

Таблица 2

Передаточное отношение на вал туковых аппаратов

Шестерня

Звездочка В

Передаточное отношение

Ориентировочная норма высева гранулированного суперфосфата, кг/га

Г

Д

16

39

18

0,064

45 - 55

16

39

12

0,096

65 – 85

25

30

18

0,136

90 – 110

25

30

16

0,146

115 – 135

30

25

18

0,185

145 – 155

30

25

16

0,210

Прикатывающие катки состоят из шести секций (по количеству сошников). Каждая секция собрана из четырех катков. Секции собраны на одном валу и с помощью рамы и вала соединяются с сеялкой. Такая расстановка секции на валу и соответствующие профили обода катков обеспечивают сплошное прикатывание почвы, засеянной разбросным способом.
