Специальная программа
Проверка микропроцессорного
терминала SPAC 801
Руководство по эксплуатации
.015.32 РЭ
г. Чебоксары
Программа предназначена для автоматической быстрой проверки комплектного устройства релейной защиты и автоматики АББ SРАС 801. По окончанию проверки заполняется протокол. Программа проверки построена таким образом, что проверяющий не задаёт параметров проверки. Параметры проверки устанавливаются исходя из заданных уставок.
Главное окно программы

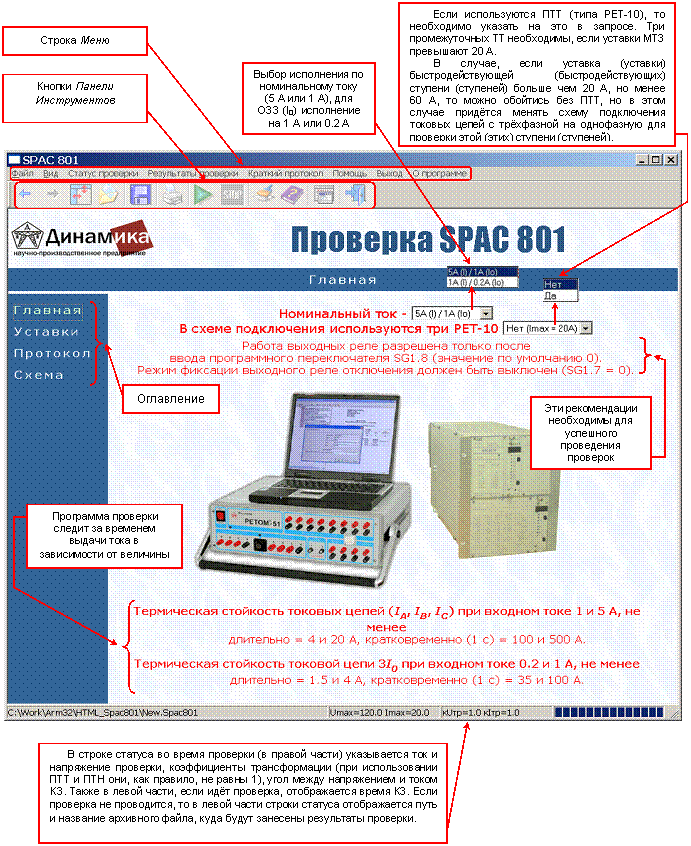

Главное окно программы представлено ниже:

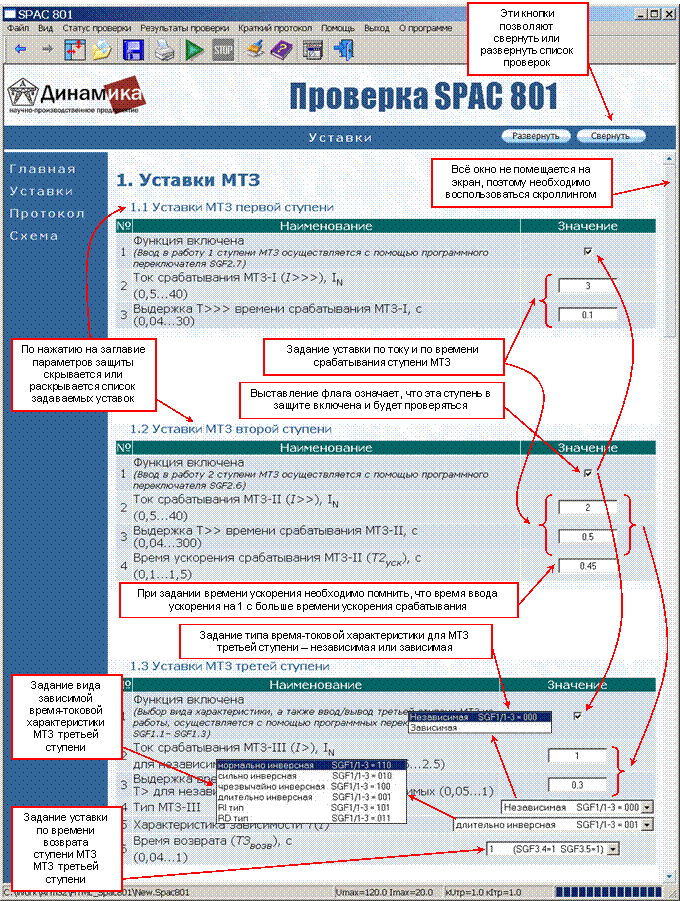

Окно задания уставок МТЗ
Окно задания уставок МТЗ имеет следующий вид:
Окно задания уставок остальных защит
Внешний вид окна (с комментариями) показан ниже:
Окно задания уставок функций автоматики и общих уставок

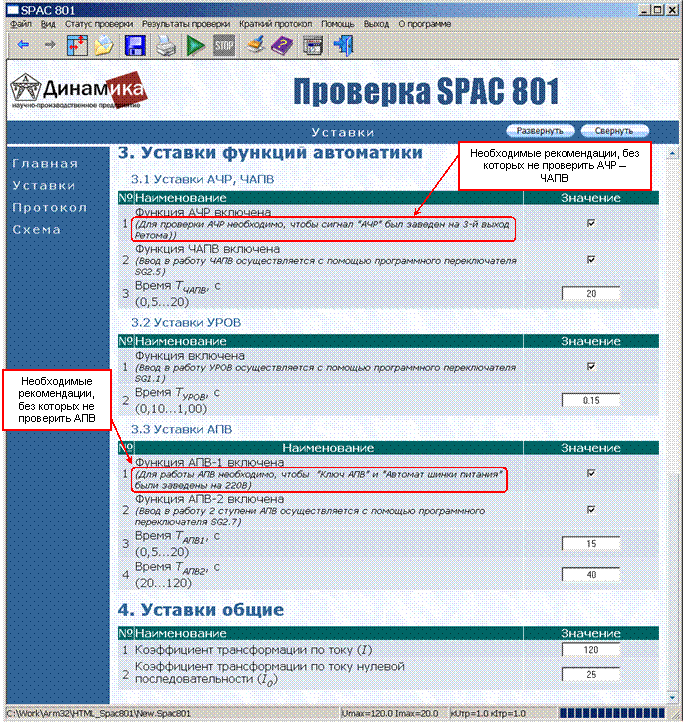

Внешний вид окна (с комментариями) показан ниже:
Алгоритмы и особенности проверки
Алгоритм определения токов срабатывания следующий, поиск осуществляется от 0.8IУСТАВКИ до 1.2IУСТАВКИ с шагом 5% от этого диапазона, после определения срабатывания шаг уменьшается до 2.5%. Определение IСР для каждой ступени МТЗ проводится при КЗ АВС. В случае, если в МТЗ-III или в ОЗЗ выбрана зависимая от тока характеристика срабатывания, то снимается время-токовая характеристика tСР=f(I).
Если уставка по току проверяемой ступени больше, чем 60 А (максимальный однофазный ток РЕТОМ-51), то необходимо воспользоваться промежуточными трансформаторами тока (3 ПТТ типа РЕТ-10). Для этого вторичные обмотки ПТТ соединяются в «звезду» и к защите подключается 200-амперная вторичная обмотка (если ПТТ типа РЕТ-10). Вход защиты 3I0 (датчик тока 3I0) соединяется последовательно с нулевой точкой соединённых в «звезду» вторых концов входов IA, IB, IС. Ток срабатывания по 3I0 (в ОЗЗ) значительно меньше чем у МТЗ (сопротивление датчика 3I0 значительно больше, чем фазных датчиков тока), поэтому при проверке МТЗ (большими токами) подаётся вид КЗ исключающий ток нулевой последовательности (трёхфазное КЗ АВС).
В случае, если уставка проверяемой ступени больше, чем 60 А и 3-х ПТТ нет, а есть один ПТТ, то схема подключения для проверки этих ступеней МТЗ меняется. Ко входу ПТТ подключается только канал IA РЕТОМ, выход ПТТ подключается только ко входу IA защиты, вход защиты 3I0 отключается от РЕТОМ, так как его сопротивление значительно выше чем у входа (датчика тока) МТЗ.
В случае, если уставка проверяемой ступени больше, чем 20 А, но меньше чем 60 А, то ПТТ для проверки не нужен, так как РЕТОМ в однофазном режиме выдаёт ток до 60 А. В этом случае каналы IA, IB и IC РЕТОМ закорачиваются и подключаются только ко входу IA защиты, вход защиты 3I0 отключается от РЕТОМ, так как его ток срабатывания по 3I0 значительно меньше, чем у МТЗ.
В целях ускорения проверок и минимизации подключений, если уставки быстродействующих ступеней МТЗ более 60 А и для проверки нет 3-х ПТТ (есть лишь один), рекомендуется вначале провести подключение токовых каналов РЕТОМ к защите по полной схеме без ПТТ. Для этого перед началом проверки в Главном окне программы необходимо ввести ответ на запрос, проводится проверка с тремя ПТТ или без них (необходимо выбрать Нет).
Если нет трёх ПТТ, то каналы IA, IВ, IС РЕТОМ без ПТТ подключаются ко входам IA, IВ, IС защиты, вход 3I0 защиты соединяется последовательно с нулевой точкой соединённых в «звезду» вторых концов входов IA, IB, IС защиты. Проверка производится по нажатию кнопки Старт

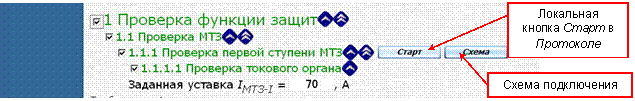

в Панели Инструментов, находясь в Протоколе. В Таблице результатов Протокола у ступеней МТЗ, уставки которых больше 60 А, будет надпись Ошибка диапазона. После проведения всех проверок, быстродействующие ступени МТЗ, уставки которых более 60 А, проверяются отдельно после подключения одного ПТТ ко входу IA защиты и проверка запускается в Протоколе по локальной кнопке Старт.

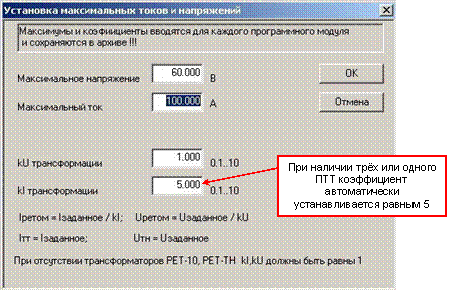

При наличии трёх ПТТ при общем Старте, либо при наличии одного ПТТ при локальном Старте, в окне максимальных значений выдаваемых величин РЕТОМ, автоматически выставляется коэффициент трансформации для РЕТ-10 равный 5. Максимальный выходной ток с РЕТА.
Наличие трёх ПТТ резко ускоряет проведение проверок, так как ранее собранная схема подключения уже не меняется.
Внимание!
В случае, если уставки быстродействующих ступеней МТЗ лежат в пределах 100...200 А, то проверить их с помощью РЕТОМ-51 невозможно, поскольку при существующем ZВХ=0.03 Ом (реально найденное значение SРАС 801) максимальная потребляемая мощность токового канала будет 1200 В*А (если уставка 200 А), а максимальная выдаваемая мощность токовых каналов РЕТОМ-51 (в однофазном режиме) – 750 В*А. В этом случае следует воспользоваться другим, более мощным проверочным устройством, позволяющим получить выходной ток до 200 А – РЕТОМ-11, РЕТОМ-11М, У5053 и др.
Но в защите SРАС 801 есть возможность проверить уставки этих ступеней, не подавая такие большие токи. Для этого необходимо подключить каждый канал тока РЕТОМ-51 к 1-амперной обмотке датчика тока SРАС 801. При таком подключении, ПТТ для проверки вообще не нужны, т. к. РЕТОМ-51 может выдать в однофазном режиме ток до 60 А (60IН). Если используется такое подключение, то в главном окне необходимо выбрать проверку без ПТТ. Поскольку в Протокол заносятся значения не в абсолютных величинах (в амперах), а в относительных от номинального тока, то коррекции Протокола не требуется.
Перед проверкой необходимо правильно ввести все уставки!
Проверка защиты от ОЗЗ по току аналогична проверке МТЗ, только проводится при подаче тока 3I0. Фиксация производится по контактам реле «Отключение» (дискретный вход №1 РЕТОМ). В случае, если уставка МТЗ по току мала (например МТЗ-III) и время срабатывания МТЗ сравнимо с временем срабатывания ОЗЗ, то возможно неправильное определение уставки по току для ОЗЗ (может подработать МТЗ).
Проверка ЗОФ производится при трёхфазном токе 0.2IH, ток снижается в одной фазе до срабатывания ЗОФ, фиксация срабатывания ЗОФ производится либо по контактам реле «Отключение» (дискретный вход №1 РЕТОМ).
Контакты выходных реле №1 и №2 заводятся на входы РПО и РПВ защиты, и имитация РПО и РПВ производится программно с помощью РЕТОМ, поэтому дополнительное внешнее реле не нужно.
Проверка функций АЧР и ЧАПВ производится логически по приходу внешних сигналов в защиту, эти сигналы формируются собственными выходными реле РЕТОМ.
Проверка логики работы АПВ может занимать значительное время (до 2 минут).
Поиск токов, напряжений и углов срабатывания проводится скачком, с учётом времён ХХ, КЗ и паузы.
Все проверки производятся с точностью в два раза выше, чем допустимые отклонения измерительных органов защиты (т. е. для допустимого отклонения 5% точность поиска уставки равна 2.5%).
Схема подключения
Схема подключения SPAC 801 к РЕТОМ-51 без ПТТ:
Схема подключения токовых цепей SPAC 801 к РЕТОМ-51 при использовании одного ПТТ (РЕТ-10):

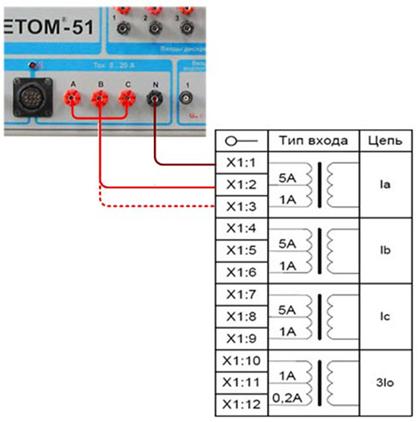

Схема подключения токовых цепей SPAC 801 к РЕТОМ-51 без ПТТ (однофазный ток РЕТОМ до 60А):

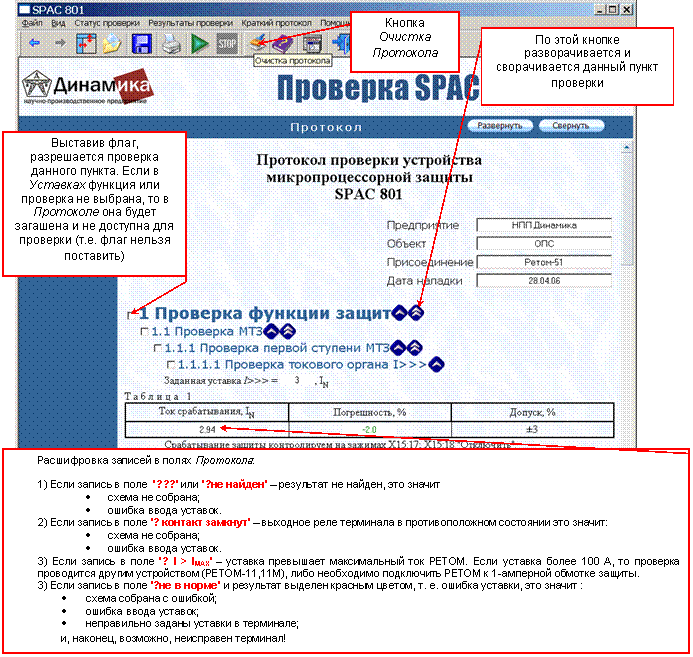

Протокол проверки
Внимание!
Все проверки выполняются в окне Протокола, поскольку выбор всех основных пунктов проверки производится именно в этом окне.
Выбор конкретных проверок производится в Протоколе выставлением флага в нужных пунктах. Если в Уставках функция или проверка не выбрана, то в Протоколе она будет загашена и не доступна для проверки (нельзя выставить флаг). Все результаты заносятся тут же в Протокол.
При входе в программу автоматически считывается последний Протокол, поэтому перед началом проверки нового терминала необходимо очистить Протокол, чтобы исключить сохранённые данные старой проверки.
Перед печатью Протокола необходимо установить самый мелкий размер шрифта (в строке Меню) и в параметрах станицы установить поля слева, справа, сверху и снизу не более 20 мм (находясь в Протоколе через Меню → Файл→ Предварительный просмотр → Параметры страницы).
По нажатию кнопки Старт, при проверке появляется окно Статус проверки. В нём отражены в кратком виде текущие результаты всех проведённых проверок. Если Протокол сохранён в Архив, то для быстрого просмотра проводившихся проверок удобно вызвать на экран окно Статус проверки по клавише F4.
Статус проверки (вызывается в строке Меню) для просмотра объёма проверок:

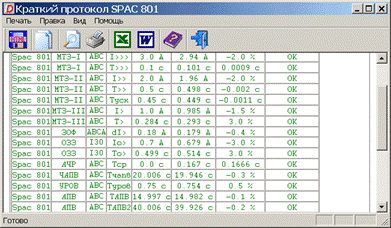

Краткий протокол – в нём можно посмотреть какие проверки проводились и их результаты:

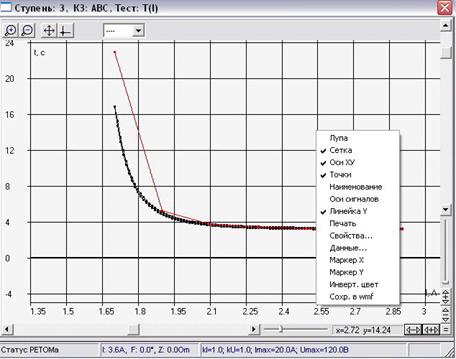

Время-токовая характеристика tСР=f(I) в Протоколе, по левой кнопке «мыши» вызывается отдельное окно с этой характеристикой для детального просмотра, печати и т. п.
Порядок проведения проверок

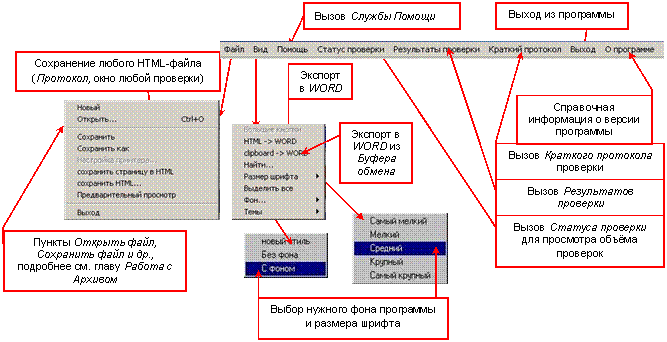

Подключить SPAC 801 к РЕТОМ-51 в соответствии со схемой. Указать в Главном окне программы какая используется схема подключения: без ПТТ, с тремя ПТТ или с одним ПТТ. Ввести все уставки и сохранить их в файл Архива, если проверяется новый терминал, то необходимо создать новый файл Архива. Перед началом новой проверки необходимо очистить Протокол. Зайти в Протокол и выбрать нужные проверки (при нажатии в панели инструментов кнопки Очистить протокол предыдущие результаты удаляются, иначе «старые» результаты остаются без изменений, но после каждого теста результаты проведенного испытания обновляются), после чего нажать кнопку Старт, для уставок по току >20 А в случае использования одного ПТТ, либо в случае выдачи однофазного тока РЕТОМ (до 60 А) имеется своя Схема подключения и локальная кнопка Старт. По окончанию проверок сохранить результаты в Архив.Строка Меню

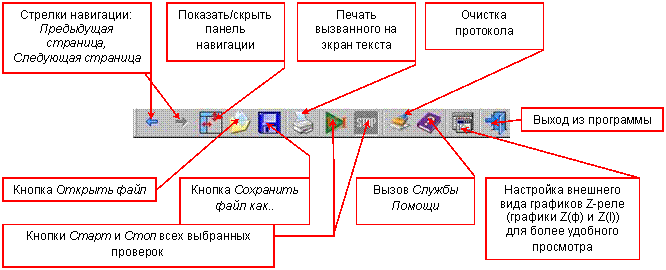

Кнопки Панели Инструментов
