Руководство по установке стиральной машины
Удаление транспортировочных болтов
Перед первой стиркой необходимо удалить транспортировочные болты на задней стенке прибора.
1. Выньте шланги и кабель из креплений на задней стенке прибора.
Будьте внимательны - не пораньтесь!
2. Выкрутите болты А, В,С с помощью ключа на 13 до полного освобождения.
3. Извлеките болты вместе с втулками.
4. Закройте отверстия прилагаемыми заглушками.
Установка прибора
При установке и подключении необходимо соблюдать технику безопасности и следовать предписаниям по установке данного вида приборов.
Будьте осторожны при подъёме прибора!
Не приподнимайте прибор за фронтальные детали.
Рекомендуем Вам производить подключение с помощью специалиста.
Каждый прибор проходит тщательную проверку на заводе перед его отправкой. Вы можете это заметить по остаткам воды в приборе и шланге.
Место установки
Чтобы гарантировать устойчивость прибора при отжиме, поверхность, на которой стоит устройство, должна быть твердой и ровной. Не ставьте свой прибор на мягкие настилы, например, ковры или листы пенопласта.
Для установки на деревянные полы под прибор нужно подложит водостойкую деревянную плиту толщиной минимум 40 мм, жёстко закреплённую с полом. Установка, по возможности, в углу помещения. Ножки прибора зафиксируйте с помощью специального набора.
При установке на возвышении, ножки прибора необходимо закрепить с помощью специального набора, чтобы предотвратить передвижение прибора во время отжима.
Вы можете приобрести специальный набор для фиксации ножек прибора у продавца или в нашем сервисном центре.
Обратите внимание при установке устройства на:
· массу прибора
· длину кабеля и шлангов, а также расположение выводов для них: справа или слева от прибора.
Выравнивание прибора
Прибор должен твёрдо стоять на полу всеми четырьмя ножками, чтобы не раскачиваться.
Выровняйте прибор с помощью уровня со всех сторон.
Если нужно, подкорректируйте ножки прибора.
1. Открутите контргайки.
2. Подкорректируйте высоту ножек.
3. Закрутите контргайки для фиксации установленного положения.
Подключение к водопроводу
Для подключения к воде можно использовать обычный водопровод с холодной водой с минимальным давлением 1 бар (~1 атм). Расход воды должен быть от 8 литров в минуту при полностью открытом кране. При давлении больше 10 бар (~10 атм) необходимо установить ограничитель давления.
Не подключайте прибор к водопроводу с горячей водой или смесителю. В случае сомнений обратитесь к специалисту!
Внимание! Эти детали будут испытывать давление водопровода. Проверьте герметичность уплотнений при открытом кране.
Загрязнённый фильтр в гайке Aqua Stop можно извлекать только для очистки.

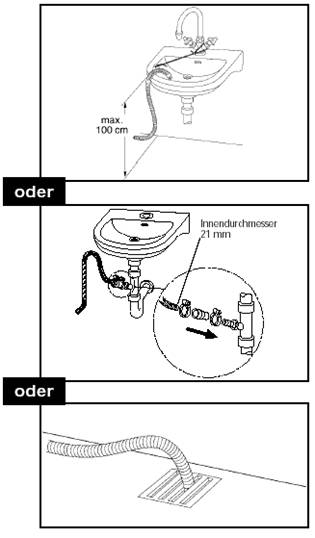

Слив
При монтаже не растягивайте и не перегибайте сливной шланг!
При организации слива в раковину шланг должен быть зафиксирован от перемещений. Проверьте, чтобы вода сливалась достаточно быстро. Обратите внимание, слив не должен быть закрыт пробкой. Иначе возможно затопление!
При сливе через сифон соединение должно производиться с помощью муфты и хомутов. Иначе возможно затопление!
Приобретайте эти детали в магазине.
|
|
|
Электрическое подключение
Прибор поставляется с трех - контактной вилкой для подключения в однофазную сеть переменного тока 230 V, потребляемая мощность 2300 W, требует предохраниА.
Электробезопасность
Прибор поставляется с вилкой на сетевом кабеле.
Производите электрическое подключение в соответствии с нормами и предписаниями, действующими в Вашем регионе. Предохранитель и выключатель в комплект поставки не входят. В районах, где предписаны или рекомендованы повышенные требования безопасности, предел срабатывания таких предохранителей должен быть 30 mA.
Применяйте предохранители с обозначением
.
Braun ― коричневый.
Blau ― синий.
Gelb-grün ― жёлто-зелёный
Нагревательный элемент 1,9 kW
Двигатель 0,4 kW
ПредохраниА
Стирально-Сушильная колонна
Для экономии места Вы можете установить сушильную машину на стиральную (в колонну).
Сушильную машину нужно закрепить в случае такой установки с помощью специального комплекта крепежа. Соответствующий крепёж Вы можете заказать у продавца или в нашем сервисном центре.
При демонтаже такой колоны, отверстия в крышке стиральной машины необходимо заглушить или установить новую крышку.
