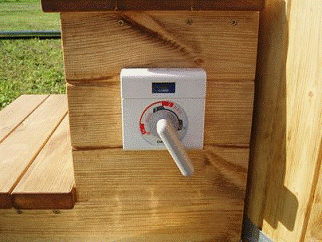

Установка пульта управления для пропанового нагревателя
2. Снимите квадратную металлическую трубку (1), белую пластиковую муфту (2) и нижнюю металлическую пластину (3) . Замок нижней пластины (4) нужно протолкнуть через квадратный замок (seal) большего размера (5) и снять с пластикового вала с резьбой (9). Обратите внимание на то, что по окончании работ все части должны быть собраны в обратном порядке.
3. Удалите защитную упаковку с замка большего размера (5), обращенного к основной панели (6), где расположена ручка (7). Прижмите замок к основной панели. Затем удалите оставшуюся часть защитной упаковки.
4. Кабели (8), которые позже будут подсоединены к газовому нагревателю, и пластиковую ось (9) заведите в просверленное отверстие.
5. Удалите защитную упаковку с замка (4) и прикрепите его к нижней металлической пластине. Подсоедините пластину к белой трубке (10) и скрепите все вместе белой гайкой (1). Убедитесь, что белые кабели также проходят через замок и нижнюю пластинку.
6. Закрепите нижнюю пластину (3) тремя деревянными винтами, которые входят в комплект.
ПОДКЛЮЧЕНИЕ НАГРЕВАТЕЛЯ
Для управления нагревателем пульт соединяется с ним специальным проводком.
Снимите фронтальную панель (за которой расположено соединение с подачей газа), закрепленную на двух винтах.
Снимите крышку (Т) слева (закрепленную одним винтом), через которую проходят провод и белые кабели (М) от пульта управления.
2. Подсоедините черный провод (V) с «поворотной кассетой» к устройству зажигания. Снимите черное О-кольцо с латунной оси и соедините провод (V) через отверстие б? льшего размера с осью. Убедитесь, пожалуйста, что два кружка на проводке развернуты снизу вверх и что ось находится в положении, указанном на средней картинке внизу. На пластиковой части и металлической части имеются кружки, которые должны быть обращены друг к другу. Чтобы закрепить проводок, используйте 2 латунных окрашенных винта (R).
Прямоугольная белая “ручка” устанавливается на латунной оси и запирается О-кольцом.
Белые кабели (М) от пульта управления соединяются с “соединительным ребром”. Красный кабель соединяется с желтым, и серый кабель соединяется с медным. Соедините кабели (О), установите левую заглушку (Т) и фронтальную панель. “Поворотная кассета” на конце провода соединяется с осью на пульте управления, ручка которого должна быть установлена в положение 1 (зажигание). Закрепите черную крышку (11) на нижней пластине (3).
Нагреватель готов к эксплуатации после того, как он подсоединен к газовому баллону с регулятором на 30 mbar.
