Котел отопительный водогрейный ков-ст1 «сигнал» (стр. 1 )

493112

Утвержден

АЕ58

СЯМИ. РЭ-ЛУ

КОТЕЛ ОТОПИТЕЛЬНЫЙ
ВОДОГРЕЙНЫЙ

КОВ-СТ1 «СИГНАЛ»

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

СЯМИ. РЭ

«Сигнал»

г. Российская Федерация, Саратовская область,

«а»

СОДЕРЖАНИЕ

Введение 3 1 Описание и работа изделия 4

1.1.1 Назначение 4

1.1.2 Технические характеристики 4

1.1.3 Комплектность 6

1.1.4 Устройство и работа 6

1.1.5 Порядок работы 10

2 Техническое обслуживание 11

2.1 Размещение котла 11

2.2 Указания по монтажу 12

2.3 Меры безопасности 13

2.4 Требования к системе отопления 14

2.5 Требования к системе дымоудаления 15

3 Упаковка 15

4 Хранение 15

5 Транспортирование 15

6 Утилизация 15

7 Гарантии изготовителя 16

8 Свидетельство о приемке 17

Контрольный талон на установку котла 18

Гарантийный талон 19

Возможные неисправности и методы их устранения 21

Сведения о содержании драгоценных

и цветных металлов 23

Список организаций, производящих

гарантийный ремонт и сервисное обслуживание 24

Настоящее руководство по эксплуатации содержит описание конструкции, технические характеристики, принцип действия, правила монтажа, обслуживания, свидетельство о приемке, упаковке, хранении, гарантии изготовителя и другие сведения, необходимые для правильной

установки и эксплуатации котлов отопительных водогрейных со стальным трубным теплообменником КОВ-СТ1, КОВ-СТ1с, КОВ-СТПВ1 (далее котел).

Предприятие-изготовитель оставляет за собой право на внесение изменений в конструкцию котла, не ухудшающих его работу.

Вследствие постоянного технического совершенствования возможны незначительные изменения в рисунках, функциональных решениях.

При покупке котла проверьте его комплектность и товарный вид. После продажи котла предприятие-изготовитель не принимает претензий по некомплектности, товарному виду и механическим повреждениям.

Требуйте заполнения торгующей организацией гарантийного талона.

Контроль и чистка дымохода, ремонт и наблюдение за системой отопления производятся владельцем котла.

1 ОПИСАНИЕ И РАБОТА

1.1 Описание и работа изделия.

1.1.1 Назначение.

Котлы КОВ-СТ1, КОВ-СТПВ1 предназначены для отопления домов, коттеджей и квартир, оборудованных системой водяного отопления c рабочим давлением воды до 0,2МПа, а котел КОВ-СТПВ1 и для снабжения горячей водой для санитарных нужд.

Отличительными особенностями нашего котла являются:

- автоматическое регулирование теплопроизводительности котла в диапазоне от 100% до 25% номинальной теплопроизводительности в аналоговом режиме (горелка не гаснет) и в диапазоне меньше 25% - в релейном режиме (погасание-зажигание горелки). Это приводит к экономии газа и, в конечном итоге, экономит Ваши деньги;

- подача газа к основным горелкам происходит только при наличии пламени на запальной горелке;

- прекращение подачи газа на газогорелочное устройство при аварийном отклонении газа, при перегреве воды в теплообменнике, при погасании пламени на запальной горелке, при засорении дымохода (нарушении тяги);

- наличие указателя работы запальника поможет Вам контролировать работу запальной горелки;

- наличие манометра для контроля воды в системе отопления;

- возможность периодической прочистки теплообменника по газовому тракту, не отсоединяя от газовой и отопительной систем.

- возможность использования котла с принудительной циркуляцией отопительной воды и в системах отопления закрытого типа с обязательной установкой расширительного бака и предохранительного клапана (предохранительный клапан не должен быть отсечен от котла никаким запорным устройством).

1.1.2 Технические характеристики 1.1.2.1 Технические данные, основные параметры и характеристики

приведены в таблице 1.

Таблица 1

Наименование параметра	Величина показателя
КОВ-20СТ1	КОВ-20СТПВ1	КОВ-25СТПВ1	КОВ-25СТ1	КОВ- 31,5СТ1	КОВ-31,5СТПВ1	КОВ-40СТПВ1	КОВ-40СТ1	КОВ-50СТ1	КОВ-50СТПВ1
1 Номинальная теплопроизводительность котла, Nном, кВт	20	25	31,5	40	49
2 Расход газа при номинальной теплопроизводительности, Q нм3/ч:	2,4	3	3,78	4,8	5,88
3 Диапазон регулирования теплопроизводительности, % Nном	От 25 до 100
4 Объем воды, вмещаемый котлом, V, л	52	60	77
5 Коэффициент полезного действия, η, %, не менее	90
6 Вид топлива	Природный газ по ГОСТ 5542-87
7 Номинальное давление природного газа, Па	1300
8 Диапазон давлений природного газа, Па	600…1800
9 Диапазон регулирования температуры воды на выходе из котла, ºС	50…90
10 Рабочее давление воды, Рраб., в системе отопления, МПа, не более	0,20
11 Диапазон разрежения за котлом, Па	3…15
12 Температура продуктов сгорания на выходе из котла, ºС, не менее	110
13 Присоединительная резьба патрубков для подвода и отвода воды системы отопления по ГОСТ 6357-81	G2-B
14 Присоединительная резьба штуцера для подвода газа по ГОСТ 6357-81	G¾-B
15 Присоединительная резьба патрубков для подвода и отбора санитарной воды по ГОСТ 6357-81	-	G1/2-B	-	G1/2-B	-	G1/2-B
16 Диаметр газоотвода, `А, мм	130	160
17 Расход воды для санитарных нужд, л/мин при ∆t= 25ºС	-	11,5	14	-	-	16,8	18,2	-	19,5
18 Габаритные размеры, мм, не более: - глубина, Б - ширина, В - высота	565 470 1045	663 560 1045	663 586 1045
19 Масса, кг, не более	89	95	89	124	127	124	160	163

1.1.3 Комплектность

1.1.3.1 Комплектность котла приведена в таблице 2

Таблица 2

Обозначение	Наименование	Количество	Примечание
КОВ-С «Сигнал»	Котел	1
СЯМИ. РЭ	Руководство по эксплуатации	1
	Патрубок	1
	Прокладка	1

1.1.4 Устройство и работа

1.1.4.1 Конструкция котла представлена на рисунке 1. Электрическая схема соединений – на рисунке 2, конструкция газогорелочного устройства – на рисунке 3.

Котел состоит из следующих основных узлов: теплообменника, горелки, датчиков безопасности по тяге и по предельной температуре, указателя работы запальника, манометра, индикатора температуры, а в котел КОВ-СТПВ1 – дополнительно входит медный змеевик.

1.1.4.2 Термогенератор, находящийся в пламени запальной горелки, после открытия клапана вырабатывает термоЭДС, которая подается на обмотку электромагнита входного клапана блока регулятора 2 газогорелочного устройства.

Электромагнит удерживает клапан в открытом положении – газ поступает на запальную и основные горелки, входящие в состав газогорелочного устройства. На шкале регулятора задается величина температуры, выходящей из котла воды, согласно таблице 3.

Таблица 3

Цифры на шкале регулятора	Диапазон температуры нагрева воды, ºС
1-5	50-90

При достижении заданной температуры воды клапан терморегулятора прикрывается и уменьшает поступление газа на основные горелки, автоматически регулируя теплопроизводительность.

Датчик безопасности по тяге или датчик безопасности по предельной температуре разрывают цепь питания электромагнита входного клапана при нарушении тяги в топке или нагреве выходящей воды свыше 95ºС соответственно, входной клапан перекрывает проход газа на основные и запальную горелки, горелки гаснут. Термогенератор остывает и прекращает вырабатывать ЭДС. Розжиг горелки производится вручную после устранения причин, вызвавших прекращение тяги в топке или перегрев выходящей воды.

ДБПТ – датчик безопасности по предельной температуре

ДБТ – датчик безопасности по тяге

БРГГ-1ЭМ – блок регулирования газовой горелки

ТГ-4 – термогенератор

УРЗ – указатель работы запальника

Рисунок 2 - Схема электрическая котла

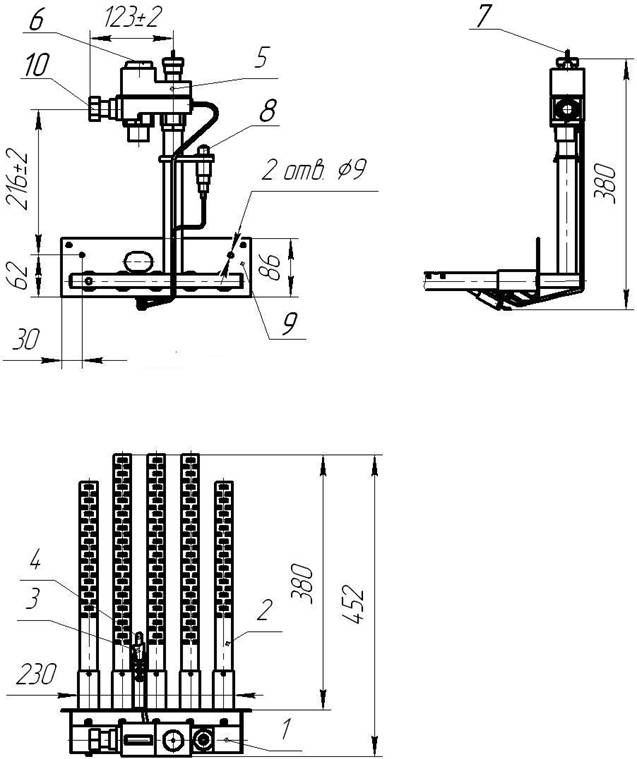

1-  газораспределитель с заглушками, 2- основные горелочные трубы,

3- запальная горелка, 4- термогенератор, 5- блок автоматического регулирования БРГГ-1ЭМ, 6 – ручка управления блоком, 7- трубка

терморегулятора, 8 – кнопка пьезо-розжига, 9 – лист фронтальный со

втулками, 10 – гайка накидная

Рисунок 3 – Конструкция газогорелочного устройства ГГУ-К

1.1.5 Порядок работы

1.1.5.1 Розжиг и первый пуск котла.

Первый пуск котла выполняется сервисной службой при установке котла в следующей последовательности:

1)  Заполнить систему отопления водой. Контроль давления производить по манометру, расположенному на приборной панели. Давление воды не должно превышать 0,1 МПа.

2)  Снять съемную стенку.

3)  Проверить наличие тяги тягонапоромером.

4)  Открыть газовый кран на подводящем газопроводе.

5)  Ручку терморегулятора установить в положение «1».

6)  Повернуть ручку блока регулятора против часовой стрелки в положение «ЗАПАЛЬНИК» (см. рисунок 4).

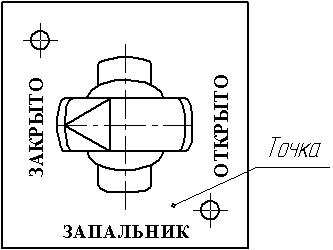

Рисунок 4 - Ручка блока регулятора газовой горелки.

7)  Нажать ручку вниз до упора и нажать кнопку пьезорозжига – должна загореться запальная горелка.

8)  Удерживать ручку в нижнем положении до момента, когда стрелка указателя работы запальника прекратит перемещение.

9)  Отпустить ручку, после возврата ручки в верхнее положение запальная горелка должна гореть.

В случаях если:

- ручка не возвращается в верхнее положение,

- запальная горелка гаснет после нескольких попыток розжига

ПРЕКРАТИТЬ ВСЕ ДЕЙСТВИЯ, ЗАКРЫТЬ ГАЗОВЫЙ КРАН НА ПОДВОДЯЩЕМ ГАЗОПРОВОДЕ И ВЫЗВАТЬ ГАЗОВУЮ СЛУЖБУ ИЛИ СЕРВИСНЫЙ ЦЕНТР.

10)  Повернуть ручку блока против часовой стрелки в положение

«ТОЧКА» - основные горелки должны загореться малым пламенем. Подождать, когда прогреется дымоход и начнется циркуляция воды в системе отопления (определить на ощупь нагрев трубопровода, подходящего к котлу).

Повернуть ручку блока в положение «ОТКРЫТО» - основные горелки должны гореть на полную мощность.

При прогретой системе отопления задавать нужную температуру выходящей воды в диапазоне от 50ºС до 90ºС перемещением шкалы регулятора температур.

Установить на место съемную стенку.

1.1.5.2 Отключение котла

1) Снять съемную стенку.

2) Повернуть ручку блока в положение «ЗАКРЫТО», основные и

запальная горелки должны погаснуть.

3) Поставить съемную стенку на место. Закрыть газовый кран на

подводящем газопроводе.

ВНИМАНИЕ! ИЗ ПОЛОЖЕНИЯ «ЗАПАЛЬНИК» В ПОЛОЖЕНИЕ

«ЗАКРЫТО» РУЧКУ БЛОКА ПЕРЕВОДИТЬ ПРИ ЛЕГКОМ

НАЖАТИИ НА НЕЕ.

2 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

2.1 Размещение котла

Объем помещения, в котором устанавливается котел, должен соответствовать СП.

Расстояние между облицовкой котла и стенами должно быть не менее:

- 150 мм сзади, справа и слева;

- 900 мм спереди.

В помещении, в котором устанавливается котел, предусмотреть поступление необходимого количества воздуха для горения и вентиляции через проемы около пола и потолка.

Суммарная площадь отверстий проема выбирается из расчета 1 см2 на каждые 225 Вт мощности газогорелочного устройства.

Например, ГГУ-23,5К – мощность газогорелочного устройства - 23,5 кВт.

Тогда площадь отверстия проема будет

Помещение должно быть достаточно просторным для беспрепятственного доступа к котлу при проведении профилактических работ.

ЗАПРЕЩАЕТСЯ УСТАНАВЛИВАТЬ КОТЕЛ В ПРИЯМОК.

2.2 Указания по монтажу.

2.2.1 Перед монтажом и эксплуатацией внимательно ознакомьтесь с правилами и рекомендациями, изложенными в настоящем руководстве.

Монтаж, инструктаж по эксплуатации, запуск в работу, профилактическое обслуживание и ремонт котла производятся специализированной организацией и местным управлением газового хозяйства в соответствии с ПБ, утвержденными Ростехнадзором РФ, и строительными нормами и правилами СНиП и СП Госстроя РФ с обязательным заполнением контрольного талона на установку котла.

При нарушении правил, изложенных в настоящем руководстве, котел гарантийному ремонту не подлежит.

2.2.2 Произвести монтаж патрубка с прокладкой из комплекта поставки с блоком с помощью накидной гайки и подсоединить котел к газовой магистрали. Проверьте герметичность мест соединения обмыливанием.

Запрещается использовать пламя или искру для обнаружения утечки газа. Для этой цели можно использовать только мыльную пену, специально предназначенные жидкие составы или спец. течеискатели.

В подводящем газопроводе может быть окалина, песок, пыль и т. д. При пуске газа в котел посторонние частицы попадают в газовый фильтр и забивают его, в газораспределителе газогорелочного устройства падают давление газа и тепловая мощность, возможно погасание горелки.

НЕ ДОПУСКАЙТЕ ЭТОГО! ЗАКРОЙТЕ ГАЗОВЫЙ КРАН НА ПОДВОДЯЩЕМ ГАЗОПРОВОДЕ, ИЗВЛЕКИТЕ ФИЛЬТРУЮЩИЙ ЭЛЕМЕНТ (СЕТКУ) ИЗ ПОДВОДЯЩЕГО К БЛОКУ ПАТРУБКА, ПРОДУЙТЕ ЕГО.

2.2.3 На выходном патрубке системы отопления для котлов КОВ-СТПВ1 установите шаровой кран с проходным диаметром Вашей системы. Кран необходим для отключения системы отопления и обеспечения работы системы горячего водоснабжения в неотапливаемый период.

2.2.4 СОЕДИНЕНИЯ КОТЛА С СИСТЕМОЙ ОТОПЛЕНИЯ И ГАЗОВОЙ МАГИСТРАЛЬЮ ДОЛЖНЫ БЫТЬ ТОЛЬКО РЕЗЬБОВЫМИ, ПОЗВОЛЯЮЩИМИ ОТСОЕДИНЯТЬ КОТЕЛ.

2.2.5 Горизонтальные участки трубопроводов системы отопления необходимо выполнять с уклоном не менее 10 мм на 1 м в сторону нагревательных приборов (отопительных радиаторов) и от нагревательных приборов к котлу.

2.2.6 При установке котла в неотапливаемом помещении или при прохождении трубопроводов через открытое пространство или неотапливаемое помещение их необходимо тщательно утеплить.

2.2.7 Расширительный бачок устанавливается в верхней точке стояка, желательно в отапливаемом помещении. При установке бачка в неотапливаемом помещении трубопроводы, бачок и сливную трубу необходимо тщательно утеплить.

2.2.8 В системе отопления не должно быть участков, в которых возможно образование воздушных «пробок».

2.2.9 Трубопроводы, нагревательные приборы (отопительные радиаторы) и места соединений должны быть герметичны, подтеки воды не допускаются.

2.3 Меры безопасности

2.3.1 Техническое обслуживание котла должно производиться специально обученным, квалифицированным персоналом.

2.3.2 Во избежание несчастных случаев и порчи котла ЗАПРЕЩАЕТСЯ:

- ВКЛЮЧАТЬ ЕГО ЛИЦАМ, КОТОРЫЕ НЕ ПРОШЛИ ИНСТРУКТАЖ ПО ПРАВИЛАМ ЭКСПЛУАТАЦИИ;

- ЭКСПЛУАТИРОВАТЬ КОТЕЛ ПРИ НЕИСПРАВНОЙ ГАЗОВОЙ
АВТОМАТИКЕ РЕГУЛИРОВАНИЯ И БЕЗОПАСНОСТИ;
- ПОЛЬЗОВАТЬСЯ ГОРЯЧЕЙ ВОДОЙ ИЗ ОТОПИТЕЛЬНОЙ СИСТЕМЫ ДЛЯ БЫТОВЫХ ЦЕЛЕЙ;
- ПРИМЕНЯТЬ ОГОНЬ ДЛЯ ОБНАРУЖЕНИЯ УТЕЧЕК ГАЗА;
