ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К МОНТАЖУ РАСХОДОМЕРА
Необходим прямолинейный участок трубопровода, выполняющий условие - до точки врезки (приварки) сгона (1/2”) 15 условных диаметров измеряемой трубы, после точки врезки - 5 условных диаметров см. рис.1
Рис. 1
Максимальный диаметр измеряемого трубопровода 800 мм. Прямолинейный участок может быть ориентирован под любым углом к горизонту.
Сгон необходимо установить перпендикулярно трубопроводу, соблюдая условие, что ось сгона пересекает ось трубопровода. Не рекомендуется располагать сгон снизу трубопровода во избежание скопления конденсата. Диаметр отверстия в пневмосети в месте приварки сгона не менее 14мм.
Кран шаровый (1/2” резьба внутренняя) устанавливается Заказчиком в каждой точке монтажа расходомера.

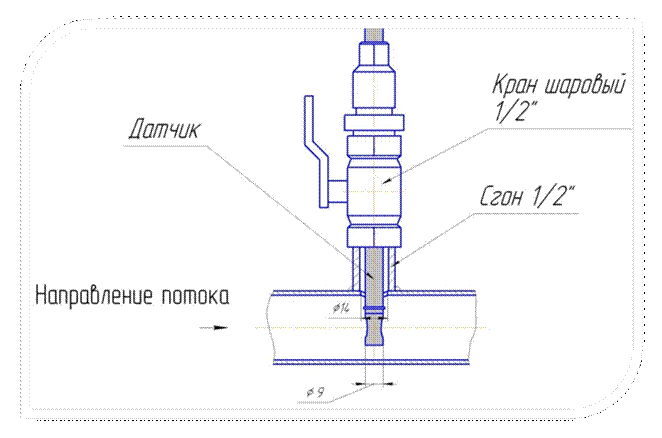

Рис. 2
Монтаж расходомера
Монтаж расходомера производится силами Исполнителя без остановки производственного процесса Заказчика, на трубопроводе находящемся под рабочим давлением. К точке замера необходим подвод питания 110-220 В/50-60Гц/10ВА. Встроенные аккумуляторы прибора рассчитаны на 4 часа замера.

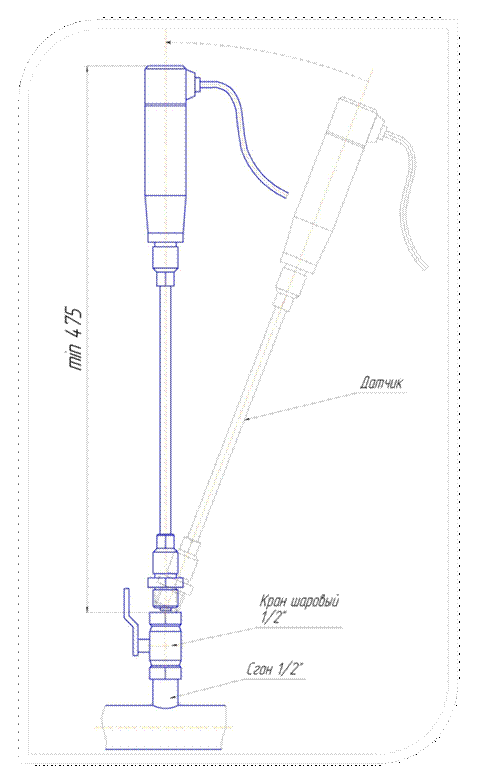

Схема монтажа портативного расходомера
(ограничение по свободному пространству над точкой монтажа)
