Простой металлоискатель на транзисторах.

Привет всем желающим собрать металлоискатель.

При проведении ремонтно-строительных работ, особенно в старых домах, необходим прибор, с помощью которого можно обнаруживать различные металлические предметы, находящиеся под слоем обоев или в толще стен или перекрытий. Для поиска водопроводных труб замурованных в стены, проводов, хаотично проложенных под толстым слоем обоев или в толще штукатурки, а так же, «кладов» и тайников, спрятанных под обоями или досками, подходит несложный прибор, работающий на принципе сравнения двух частот методом биений.

На мой взгляд это самая простая и проверенная схема в Интернете. Он не содержит диффицитных элементов. Восновном эта книга посвящена начинающим радиолюбителям. Ну если у вас еще не высохли все мозги, тогда можно приступать.

Принцип работы металлоискателя сводится к тому, что при приближении металлического предмета к катушке индуктивности генератора - основного узла прибора - частота генератора изменяется. Чем ближе предмет и чем он больше, тем сильнее его влияние на частоту генератора-(в нашем случае транзистора).

Принципиальная схема

Здесь вы видите следующие элументы:2 резистора 100кОм (1кОм =100Ом),2 слюдяных конденсатора по 1000пф (пикофарад), и 2 конденсатора по 100пф, также 2 генератора (транзистора) КТ315.И двух катушек. В качестве источника звука припаять гнездо для наушников, подавать питание от 1,5 до 5 вольт.

Схему можно собрать как и навесным монтажом так и на картоне или текстолите

Фото и обозначение элементов.

Резистор-сопротивление

Маркировка резистора на 100кОм - коричневый, черный, желтый.

Конденсатор

Запасает заряд энергии

Транзистор

Переключает напряжение.

Его цоколевка:

Его фото:

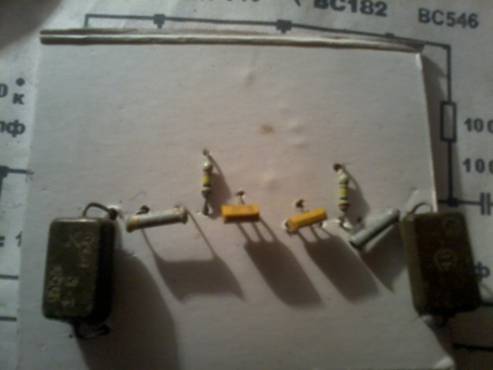

Вот так выглядит схема, собранная на картоне:

Как намотать катушку: Берем 3х литровую банку и метров 100 медной проволки диаметром 0.3-0.5мм. Намотали 20 витков, начало обмотки припаиваем к конденсаторам и делаем выемку к которой потом припаиваем провод от эммитера транзистора. Доматываем оставшиеся 10 витков и припаиваем к низу схемы как бы уже к другой катушки.

Как вы уже поняли тут 2 катушки, все должно быть симметрично, ибо металлоискатель будет работать неправильно.

Катушки обязательно пропитать строительным лаком, и обмотать нитками.

Каждая катушка издает разный звук: при попадании в ее Эл. Магнитного поля металла одна усиливает писк, а в другую наоборот звук пропадает.

Транзисторы желательно залить воском.

Он работает примерно на частоте 1 мГц.

Глубина: монета-10см, труба-15см, люк-20см. Так же ищет некоторые цветные металлы.

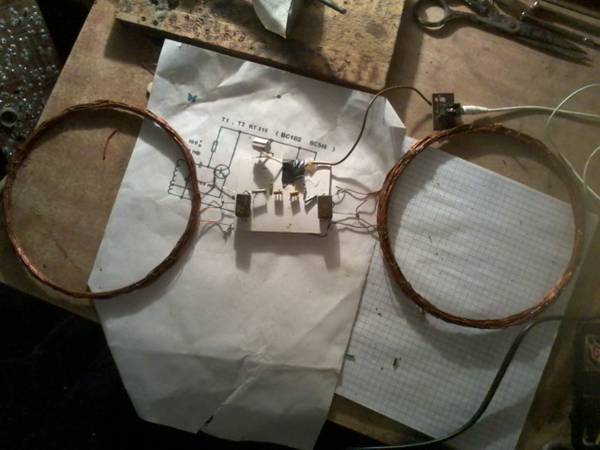

Фото собранного девайса.

Схема собиралась мной и просто неможет не работать.

Желаю удачи!!!
