Внедрение усиленных мостов

Информационный бюллетень № 9

Внедрение усиленных мостов

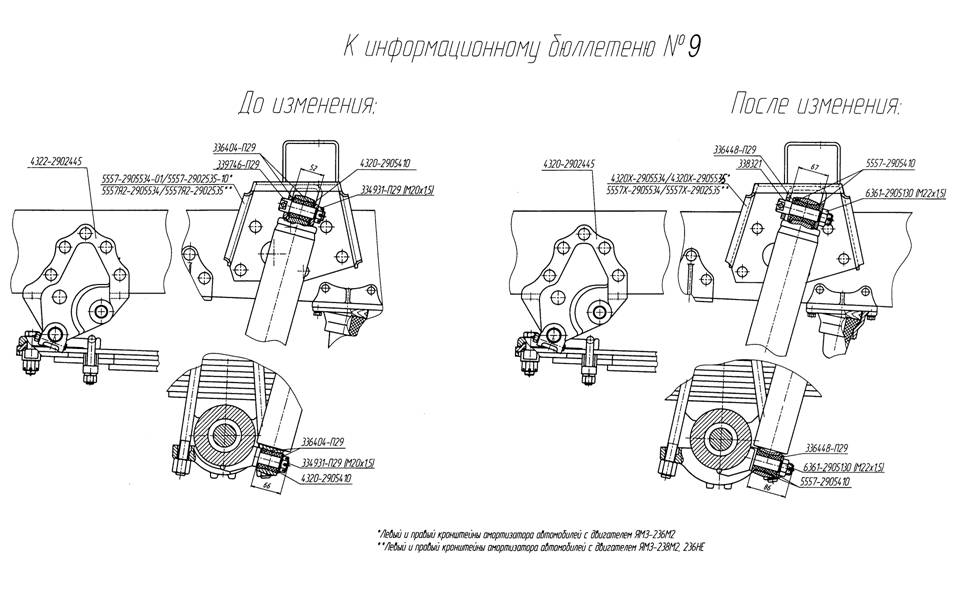

С марта 2003г. внедрены усиленные передние мосты, одновременно с этим изменились детали крепления амортизаторов (см. рис.) и передний левый кронштейн передней рессоры. Главное отличие состоит в том, что каждая проушина вместо одной втулки крепится на двух. В связи с тем, что общая длина двух новых втулок несколько больше длины одной старой, применены более длинные пальцы амортизатора, другие шайбы, изменились верхний и нижний кронштейны амортизаторов. Кроме того, резьба на пальцах амортизаторов увеличена с М20 до М22, в связи с чем, изменилась и гайка пальца амортизатора. Новая втулка амортизаторов 0 взаимозаменяема с изделием 500А применяемым в подвеске автомобилей «МАЗ».

При установке нового моста на автомобиль выпущенный ранее марта 2003г. для крепления нижней проушины амортизатора необходимо применить втулки амортизатора шт. автомобиль) и шайбы 336448-П29 (2 шт. на автомобиль), гайки шт. на автомобиль), крепление верхней проушины при этом не изменяется.

При установке на автомобиль выпущенный ранее марта 2003г новой рамы (или при замене верхнего кронштейна амортизатора) для крепления верхней проушины амортизатора необходимо применить пальцы 338шт. на автомобиль), гайки шт. на автомобиль), шайбы 336448-П29 (2 шт. на автомобиль) и втулки шт. на автомобиль), крепление нижней проушины не изменяется.

Кронштейн передней рессоры передний левый отличается от старого размерами конусного отверстия под палец гидроусилителя рулевого управления. При замене кронштейна 5 на 5 необходимо так же заменить палец гидроусилителя.

Бюллетень распространяется на все автомобили «Урал» типов 6х6 и 4х4.

Инженерно-технический центр

Изменена с номера изделия	1кв.-2003г.	Все автомобили «Урал» типов 6х6 и 4х4	Информация о конструктивных изменениях	№ 9 2004г.
Наименование агрегата и детали	№ детали до изменения	Кол	№ детали после изменения	Кол	Взаимо- заменяемость
Подвеска автомобиля Кронштейн рессоры передний левый Кронштейн амортизатора нижний Втулка амортизатора Кронштейн амортизатора верхний правый Кронштейн амортизатора верхний правый Кронштейн амортизатора верхний левый Кронштейн амортизатора верхний левый Шайба Гайка пальца амортизатора Палец амортизатора	5 8 0 4-01 5557Я 5-10 5557Я 336404-П29 334931-П29 339746-П29	1 2 4 1 1 1 1 8 4 2	5 8 0 4320Х 5557Х 4320Х 5557Х 336448-П29 0 338321	1 2 8 1 1 1 1 4 4 2	Сохр. в комп. Не сохр. Не сохр. Сохр. в комп. Сохр. в комп. Сохр. в комп. Сохр. в комп. Не сохр. Не сохр. Не сохр.
Описание изменения	Усиленные мосты	Всего листов Лист	3
