. (3.49)

Погрешность определения удельного расхода воды методом составляет ±5 %.

Приложение 1

Рекомендуемое

ОБЪЕМ ОСНАЩЕНИЯ СИСТЕМЫ ПЗУА СРЕДСТВАМИ ИЗМЕРЕНИЯ И АВТОМАТИКИ

Для системы ПЗУА предусматривается местный щит управления (МЩУ), на который должны быть вынесены показывающие приборы для измерения:

- давления в коллекторах, подводящих воздух к аэрожелобам и сжатый воздух к ПСЗ, ПСП, аэраторам бункеров золоуловителей и золовых течек;

- разрежения в коллекторах отсоса отработанного воздуха из аэрожелобов;

- давления в коллекторе, подводящем воду к золосмесительным аппаратам;

- наличия золы в бункере золоуловителей.

На МЩУ должны быть выведены следующие световые сигналы:

- наличия золы в бункерах золоуловителей;

- включения аэраторов бункеров и золовых течек;

- переполнения транспортной камеры сборного аэрожелоба;

- включения резервного вентилятора (воздуходувки, смывного насоса).

На каждом аэрожелобе (по месту) должны быть установлены приборы для измерения давления (разрежения) в нижней (верхней) камере.

В системе ПЗУА должны быть предусмотрены устройства защит и блокировок:

- автоматического включения резервного вентилятора (воздуходувки, насоса смывной воды) при отключении работающего оборудования или падении давления ниже предельно допустимого в коллекторе подачи воздуха (сжатого воздуха, воды);

- автоматическое открытие (закрытие) вентиля или клапана на трубопроводах подачи сжатого воздуха к аэраторам бункеров золоуловителей и золовых течек по сигналу от датчиков уровня золы в бункерах.

Датчики и вторичные приборы контроля, электроприводы, электроаппаратура дистанционного управления и автоматизации должны поставляться в пылезащитном исполнении.

Приложение 2

Справочное

ДАННЫЕ ДЛЯ ПОВЕРОЧНОГО АЭРОДИНАМИЧЕСКОГО РАСЧЕТА СИСТЕМЫ ПЗУА

1. Оптимальные типоразмеры аэрожелобов приведены на рис. П2.1, зависимость удельного расхода воздуха от гидравлического сопротивления перегородки из различных материалов - на рис. П2.2.

2. Зависимость производительности аэрожелоба от его ширины приводится в табл. П2.1.

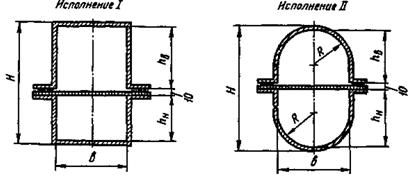

Рис. П2.1. Оптимальные типоразмеры аэрожелобов.

Условный проход аэрожелоба, Dу	Исполнение	Размеры, мм	Масса 1 м, кг
b	hн	hb*	R	Н
100	I	100	100	160	-	276	22,5
	II	100	100	160	50	218	26,1
125	I	125	100	165	-	281	25,8
	II	124	112	180	62	308	30,2
150	I	150	120	180	-	316	28,9
	II	150	125	195	75	336	36,6
200	I	200	120	200	-	336	33,2
	II	207	153	210	103	379	53,0
250	I	250	140	200	-	356	36,8
	II	259	180	205	129	408	57,5
300	I	300	160	210	-	386	40,5
	II	310	205	230	155	460	76,6
350	I	350	160	220	-	396	43,4
	II	359	230	260	180	516	104,0
400	I	400	190	230	-	436	47,9
	II	408	254	284	204	566	115,2
* Высота транспортной камеры определяется из условия, что скорость воздуха над слоем золы не должна превышать 5-6 м/с. Для соблюдения этого условия допускается наращивание транспортной камеры с увеличением ее высоты по отношению к указанным размерам.

Рис. П2.2. Зависимость удельного расхода воздуха от гидравлического сопротивления перегородки из различных материалов:

1 - для лавсановой термообработанной ткани ТЛФТ-5 с металлической сеткой С90; 2 - для лавсановой термообработанной ткани ТЛФТ-5; 3 - для стеклоткани ТСФ(7А) - 9п с металлической сеткой С90; 4 - для стеклоткани ТСФ(7А) - 9п; 5 - для четырехслойной хлопчатобумажной ткани

Таблица П2.1

Ширина аэрожелоба, мм	100	125	150	200	250	300	350	400
Производительность аэрожелоба, т/ч	11-16	14-25	23-40	44-80	66-100	99-150	120-200	140-240

Примечания: 1. Рекомендуется принимать большую ширину аэрожелоба, если требуемая производительность его входит в зону действия двух типоразмеров. 2. Производительность аэрожелоба дана для золы со средней насыпной, плотностью 0,8 т/м при углах наклона аэрожелоба от 3,5 до 10°.

3. В системе ПЗУА рекомендуются, следующие скорости воздуха.

3.1. Для низконапорного воздуха при давлении мм вод. ст. (3,0-10,0 кПа) скорости воздуха (м/с) составляют:

- в коллекторе - 8-12;

- в трубопроводе подачи воздуха к аэрожелобу - 15-18;

- в воздухоподводящей камере аэрожелоба - 6-10;

- в транспортной камере аэрожелоба - 5-6;

- в трубопроводе отработанного воздуха - 8-10.

3.2. Для высоконапорного воздуха при давлении 0,3-0,6 кгс/см2 (30-60 кПа) во всех трубопроводах скорость воздуха составляет. 20-25 м/с.

4. Ориентировочные значения давления (разрежения) воздуха и воды в системе ПЗУА приводятся в табл. П2.2.

Таблица П2.2

Параметр	Значение
1.	Давление в коллекторе низконапорного воздуха, кПа (мм вод. ст.)	3,0-4,0 (300-400)
2.	Давление в воздухоподводящей камере азрожелоба, кПа (мм вод. ст.)	2,0-3,5 (200-350)
3.	Разрежение в транспортной камере аэрожелоба, кПа (мм вод. ст.)	0,5-1,5 (50-150)
4.	Разрежение в трубопроводе отработанного воздуха, кПа (мм вод. ст.)	1,5-2,0 (150-200)
5.	Давление в воздухоподводящей камере ПСЗ конструкции ВТИ, кПа (мм вод. ст.)	5,0-10,0 ()
6.	Давление в воздухоподводящей камере ПСЗ конструкции Уралтехэнерго, кПа (мм вод. ст.)	3,0-5,0 (300-500)
7.	Давление в трубопроводе подвода сжатого воздуха к аэраторам бункеров и золовых течек, кПа (кгс/см2)	20-30 (0,2-0,3)
8.	Давление в коллекторе сжатого воздуха, кПа (кгс/см2)	30-60 (0,3-0,6)
9.	Давление в трубопроводе подвода смывной воды к орошающим устройствам золосмесителя, кПа (кгс/см2)	150-200 (1,5-2,0)
10.	Давление в трубопроводе подвода смывной воды к смывному соплу золосмесителя, кПа (кгс/см2)	300-500 (3,0-5,0)

Приложение 3

Справочное

РАСХОДНЫЕ ХАРАКТЕРИСТИКИ ЗОЛОСМЕСИТЕЛЕЙ

На рис. П3.1 приводятся характеристики золосмесителя конусного открытого типа при Q = 20 т/ч, на рис. П3.2 - зависимость расхода воды через сопла от давления воды и диаметра сопла.

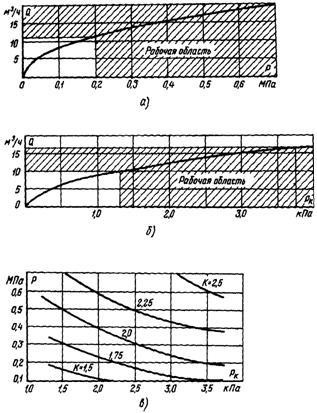

Рис. П3.1. Расходные характеристики золосмесителя конусного открытого типа при Q = 20 т/ч:

а - зависимость расхода воды через смывное сопло золосмесителя от давления перед ним; б - зависимость расхода воды через кольцевой коллектор золосмесителя от давления перед дроссельным соплом кольцевого коллектора при одном подводе; в - зависимость давления воды перед смывным соплом от давления перед соплом кольцевого коллектора при различных кратностях смешения золы с водой (расход золы 14 т/ч)

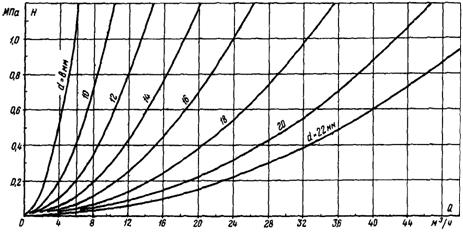

Рис. П3.2. Зависимость расхода вода через сопла от давления воды и диаметра сопла

Приложение 4

Справочное

ЗАВИСИМОСТИ ПРОПУСКНОЙ СПОСОБНОСТИ КЛАПАНОВ-МИГАЛОК ОТ ХОДА РЕГУЛИРОВОЧНОГО БОЛТА

На рис. П4.1 приводится зависимость при уровне золы в бункере от 0,57 до 2,48 м, на рис. П4.2 - зависимость при расходе сжатого воздуха через аэрационный штуцер в течке золы 20 м3/ч при нормальных условиях.

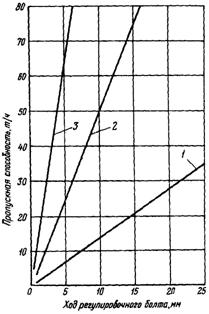

Рис. П4.1. Зависимость при уровне золы в бункере от 0,57 до 2,48 м:

1 - для клапана-мигалки Dу, 100 мм; 2 - для клапана-мигалки Dу 150 мм; 3 - для клапана-мигалки Dу 200 мм

Рис. П4.2. Зависимость при расходе сжатого воздуха через аэрационный штуцер в течке золы 20 м3/ч при нормальных условиях:

1 - для клапана-мигалки Dу 100 мм; 2 - для клапана-мигалки Dу 150 мм; 3 - для клапана-мигалки Dу 200 мм
