РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
Недельный таймер
PW-9242N
Inter М
Распаковка и установка:
Установка и обслуживание в работе недельного таймера PW-9242N не вызовет у Вас затруднений. Для ознакомления со всеми функциональными возможностями, правильной установки и подключения проигрывателя внимательно прочитайте это руководство.
Аккуратно распакуйте недельный таймер, не выбрасывайте коробку и другие упаковочные материалы. Они могут понадобиться, если Вам потребуется перевозить таймер или обращаться в службу сервиса.
Не устанавливайте недельный таймер возле радиаторов, нагревательных и отопительных приборов, в местах с повышенной влажностью и повышенным содержанием пыли. Подключение всех компонентов необходимо производить согласно схемам и рисункам. Соблюдение этих требований гарантирует надежную и долговременную работу изделия.
ЗАПРЕЩАЕТСЯ включать недельный таймер со снятой верхней крышкой.

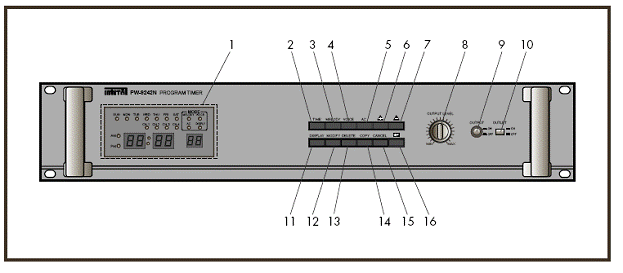

Передняя панель устройства.
Передняя панель устройства.
1. Дисплей состояния - предназначен для индикации режимов работы устройства
2. Клавиша TIME (Время) - предназначена для установки времени в соответствии с настоящим руководством.
3. Клавиша MELODY (мелодия) - предназначена для установки времени включения мелодии и ее номера в соответствии с настоящим руководством.
4. Клавиша VOICE (голос) - предназначена для установки времени включения голосового файла и его номера в соответствии с настоящим руководством.
5. Клавиша «АС» (сеть переменного тока) - предназначена для установки времени активации выхода АС в соответствии с настоящим руководством.
6. Клавиша «+» - предназначена для переключения настроек в сторону увеличения в соответствии с настоящим руководством.
7. Клавиша «-» - предназначена для переключения настроек в сторону уменьшения в соответствии с настоящим руководством.
8. Регулятор уровня выходного сигнала - предназначен для регулирования уровня сигнала на разъемах выходных каналов 1 – 4.
9. Кнопка «OUTPUT»(выход) – предназначена для получения выходного сигнала мелодии вручную без программирования.
10. Кнопка «OUTLET»(розетка переменного тока) – предназначена для активации выхода переменного тока вручную без программирования.
11. Клавиша «DISPLAY»(дисплей) – предназначена для индикации и поиска запрограммированных данных в соответствии с настоящим руководством.
12. Клавиша «MODIFY»(изменение) – предназначена для изменения и редактирования настроек в соответствии с настоящим руководством.
13. Клавиша «DELETE»(удаление) – предназначена для удаления настроек в соответствии с настоящим руководством.
14. Клавиша «COPY»(копирование) – предназначена для облегчения программирования в соответствии с настоящим руководством.
15. Клавиша «CANCEL»(отмена) – предназначена для отмены действий которые были запрограммированы любой из клавиш до первоначальных значений, дополнительная информация содержится в настоящем руководстве.
16. Клавиша «ENTER»(ввод) – предназначена для запоминания установок программирования в соответствии с настоящим руководством.

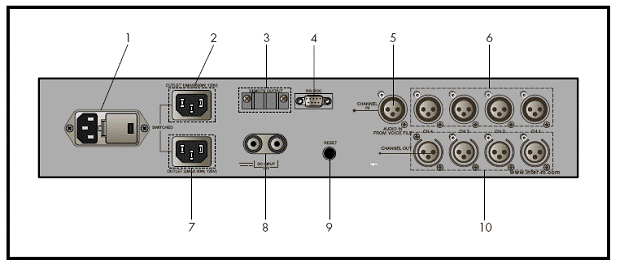

Задняя панель устройства.
1. Разъем для подключения универсального сетевого кабеля.
2. Розетка для подключения потребителя сетевого напряжения №1. Рассчитана на подключение потребителя сетевого напряжения мощностью не более 500 Вт.
3. Выход дистанционного управления – предназначен для управления (включения) блока управления питанием PD – 9359.
4. Порт RS – 232 – предназначен для обмена данными между цифровым магнитофоном MVF – 2132 и таймером PW – 9242N.
5. Разъем для подключения цифрового магнитофона MVF – 2132 – предназначен для приема сигнала линейного уровня поступающего от цифрового магнитофона MVF – 2132.
6. Входные разъемы каналов 1 – 4 – предназначены для поканального подключения источников звукового сигнала линейного уровня.
7. Розетка для подключения потребителя сетевого напряжения №2. Рассчитана на подключение потребителя сетевого напряжения мощностью не более 30 Вт.
8. Клеммы для подключения резервного питания 24 В постоянного тока.
9. Кнопка «RESET»(сброс) – предназначен для стирания из памяти всех установок таймера.
10. Выходы каналов 1 – 4 – предназначены для поканального подключения приемников звукового сигнала линейного уровня.
Операции

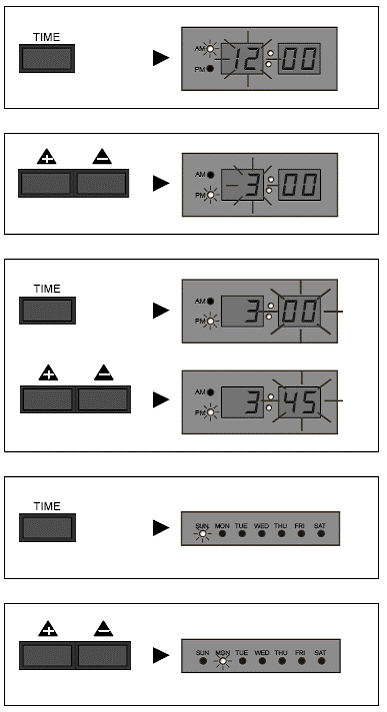

1. Установка времени и даты.
1. Нажмите клавишу «Time» на время более одной секунды. На дисплее появиться индикация времени.
2. Установите часы с помощью клавиши «-» и «+», отслеживая изменения на дисплее.
3. Нажмите клавишу «Time» еще раз для установки минут. Установите минуты с помощью клавиши «-» и «+», отслеживая изменения на дисплее.
4. Нажмите клавишу «Time»
снова для установки секунд
Установите минуты с
помощью клавиши «-» и
«+», отслеживая изменения
на дисплее.
5. Нажмите клавишу «Enter»
для записи установки
времени и дня недели.
Если вы нажмете клавишу
«Cancel» перед нажатием
«Enter» вы сотрете из
памяти все значения
которые вы установили.

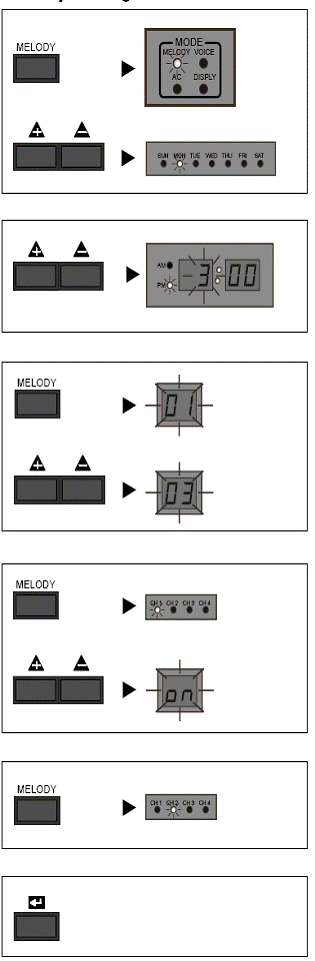

2. Установка мелодии.
1. Нажмите клавишу «MELODY» на время более одной секунды. На дисплее появиться индикация «MELODY» и дня недели. Установите день недели с помощью клавиш «+» и «-» отслеживая изменения на дисплее.
2. Нажмите клавишу «MELODY» еще раз для установки времени начала трансляции мелодии. Установите часы и минуты так же как при установке времени, но не используя клавишу «TIME», а используя клавишу «MELODY».
3. Нажмите клавишу «MELODY» еще раз для установки номера мелодии. Установите номер мелодии с помощью клавиши «-» и «+», отслеживая изменения на дисплее.
4. Нажмите клавишу «MELODY»
снова для установки выбора канала
трансляции.
Включите или выключите канал с
помощью клавиши «-» и
«+», отслеживая изменения
на дисплее.
5. Нажмите клавишу «MELODY»
снова для выбора следующего канала
трансляции и установите переключатель
каналов в положение «ON» или
«OFF»(включено или выключено).
Повторите эту процедуру для всех
каналов.
6. Нажмите клавишу «ENTER» для записи
установок мелодии в память. Если
нажать клавишу «CANCEL» перед
нажатием клавиши «ENTER» то все
установки будут стерты.

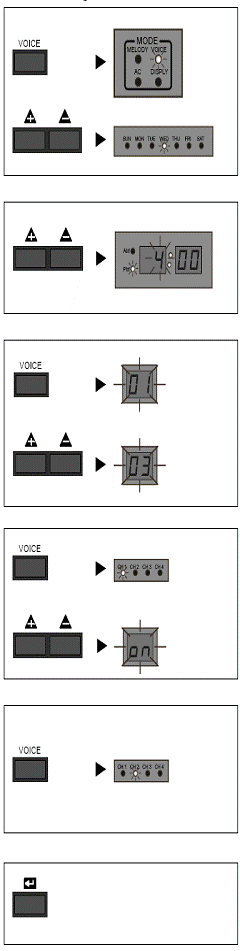

3. Установка голосового файла.
1. Нажмите клавишу «VOICE» на время более одной секунды. На дисплее появиться индикация «VOICE» и дня недели. Установите день недели с помощью клавиш «+» и «-» отслеживая изменения на дисплее.
2. Нажмите клавишу «VOICE» еще раз для установки времени начала трансляции мелодии. Установите часы и минуты так же как при установке времени, но не используя клавишу «TIME», а используя клавишу «VOICE».
3. Нажмите клавишу «VOICE» еще раз для установки номера голосового файла. Установите номер голосового файла с помощью клавиши «-» и «+», отслеживая изменения на дисплее.
4. Нажмите клавишу «VOICE» снова для установки выбора канала трансляции. Включите или выключите канал с помощью клавиши «-» и «+», отслеживая изменения на дисплее.
5. Нажмите клавишу «VOICE»
снова для выбора следующего канала
трансляции и установите переключатель
каналов в положение «ON» или
«OFF»(включено или выключено).
Повторите эту процедуру для всех
каналов.
6. Нажмите клавишу «ENTER» для записи
установок голосового файла в память. Если
нажать клавишу «CANCEL» перед
нажатием клавиши «ENTER» то все
установки будут стерты.

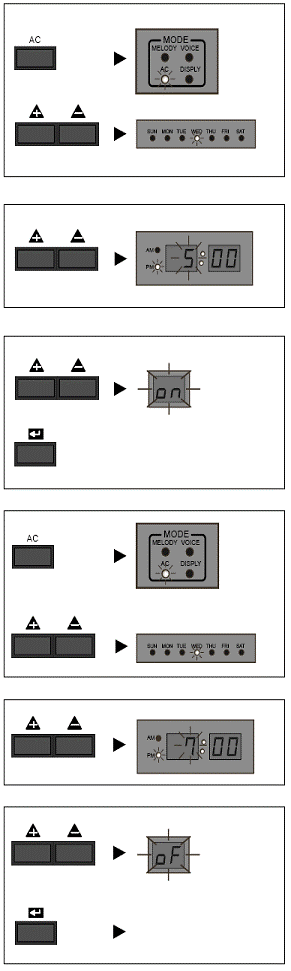

4. Программирование подачи напряжения на розетки 220 В 50 Гц для подключения потребителей.
1. Нажмите клавишу «АС» на время более одной секунды. На дисплее высветиться индикация «АС» и дня недели. С помощью клавиш «+» и «-» установите день недели, отслеживая показания дисплея.
2. Нажмите клавишу «АС» еще раз для установки времени подачи напряжения на розетки. Установите часы и минуты также как при установке времени, но не используя клавишу «TIME» , а используя клавишу «АС».
3. Нажмите клавишу «АС» снова. В этом случае на дисплее высветится состояние розетки сети 220В 50 Гц. С помощью клавиши «+» и «-» установите состояние розетки: включена (ON) или выключена (OFF). Нажмите клавишу «ENTER» для сохранения установок.
4. Повторите программирование подачи напряжения на клеммы «АС» по мере необходимости, для того чтобы установить время подачи напряжения на розетки.
5. Нажмите клавишу «Ввод» для сохранения настроек. Если нажать клавишу «CANCEL» перед нажатием клавиши «ENTER», то все установки будут стерты.

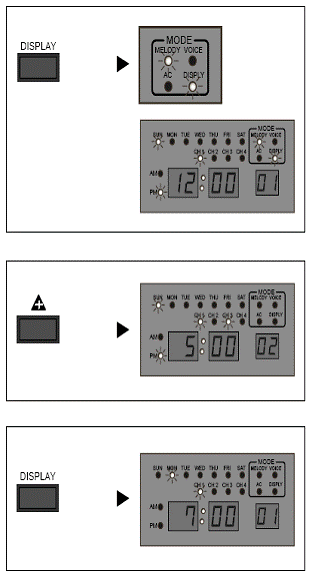

5. Дисплей
1. Нажмите клавишу «DISPLAY» на время более одной секунды. На дисплее высветится индикация «DISPLAY» и дня недели.
2. При нажатии клавиши «+» и «-» можно увидеть остальные установки того же дня.
3. Для того чтобы увидеть настройки таймера на следующий день нажмите клавишу «DISPLAY» еще раз. Остальные настройки того же дня можно увидеть при помощи клавиши «+» и «-».
Таким образом можно
увидеть все настройки
таймера на всю неделю.
По окончании просмотра настроек таймера нажмите клавишу «ENTER», после чего таймер перейдет в режим показа времени.

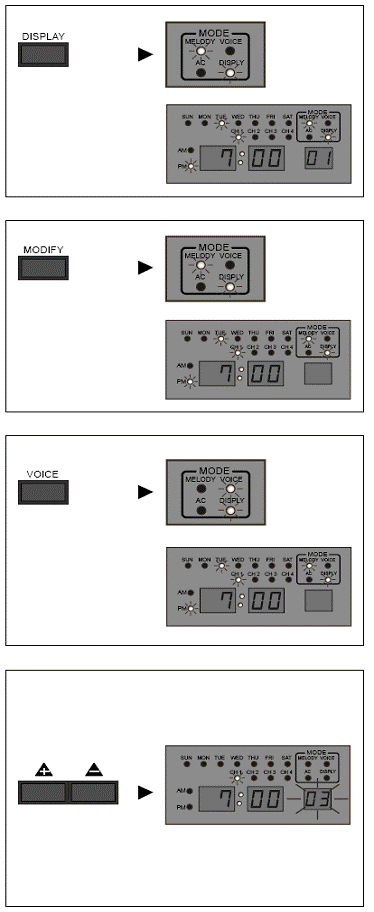

6. Изменения.
4. Выберете номер голосового файла с помощью клавиш «+» и «-», отслеживая изменения на дисплее. Другие голосовые файлы и мелодии могут быть установлены таким же образом как описано в разделах 4. «MELODY» и 3. «VOICE» настоящего руководства. Нажмите «Enter» для того чтобы сохранить установки.
Обратите внимание: установки дня и времени не могут быть изменены. Вы можете удалить их когда новые установки
дня и времени будут созданы и сохранены.

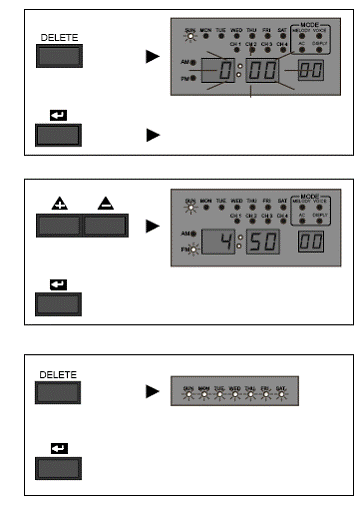

7. Удаление.
1. Удаление установки дня. Нажмите клавишу «DELETE» на время более одной секунды. На дисплее появится индикация времени и дня недели. Нажмите клавишу «DELETE» столько раз чтобы удалить все установки выбранного дня.
2. Удаление установок времени.
Нажмите клавишу «DELETE» на время более одной секунды. На экране дисплея появится индикация дня недели и времени. Нажимайте клавиши «+» или «-» по необходимости для того чтобы выбрать нужное время. Нажмите клавишу «ENTER» для удаления установки времени.
3. Удаление всех установок. Нажмите клавишу «DELETE» на время более одной секунды. На дисплее появится индикация дня недели и времени. Нажмите клавишу ENTER» для удаления всех установок.

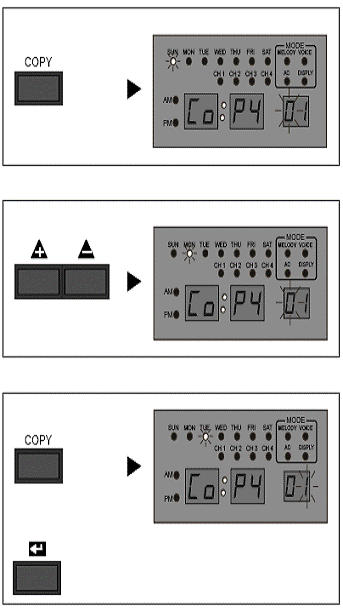

8. Копирование.
Нажмите клавишу «ENTER».
9.Программирование таймера PV – 9242N при помощи прикладного программного обеспечения.
Устройство может быть запрограммировано используя программное обеспечение, находящееся в свободном доступе на сайте INTER – M (www. ).
10. Настройка времени предварительной подачи напряжения 220 в, 50 Гц к потребителям.
Нажмите клавишу
«ENTER» для записи установленных значений.
10. Программирование таймера PV – 9242N при помощи прикладного программного обеспечения.
Устройство может быть запрограммировано используя программное обеспечение, находящееся в свободном доступе на сайте INTER – M (www. ).

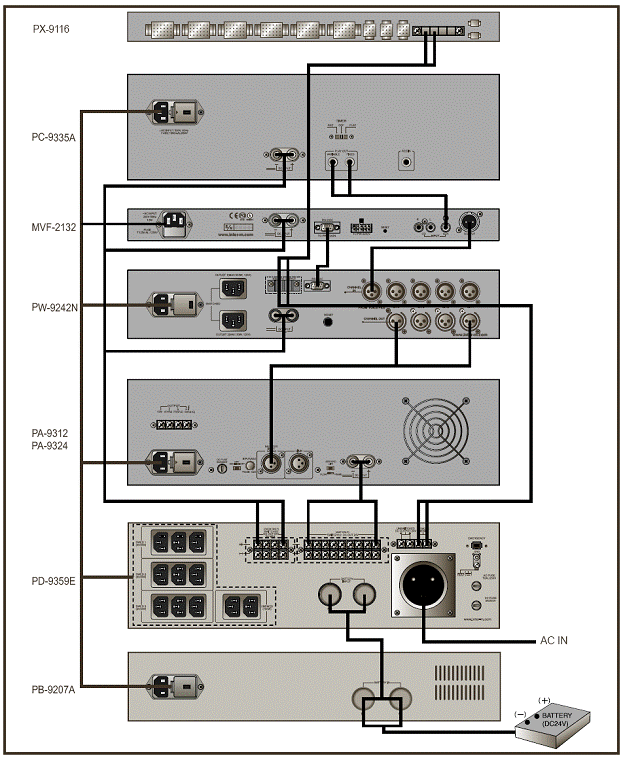

Схема соединений в стойке.

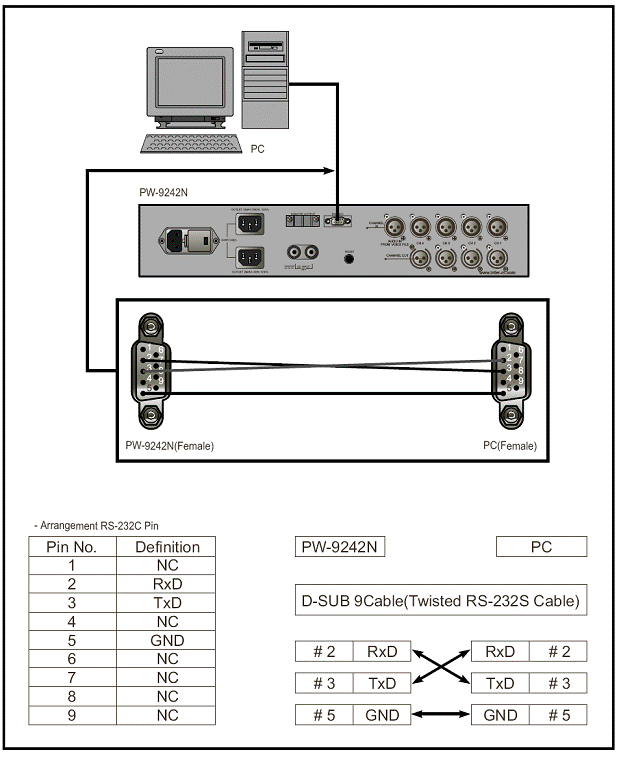

Схема подключения таймера к персональному компьютеру с
помощью интерфейса RS-232

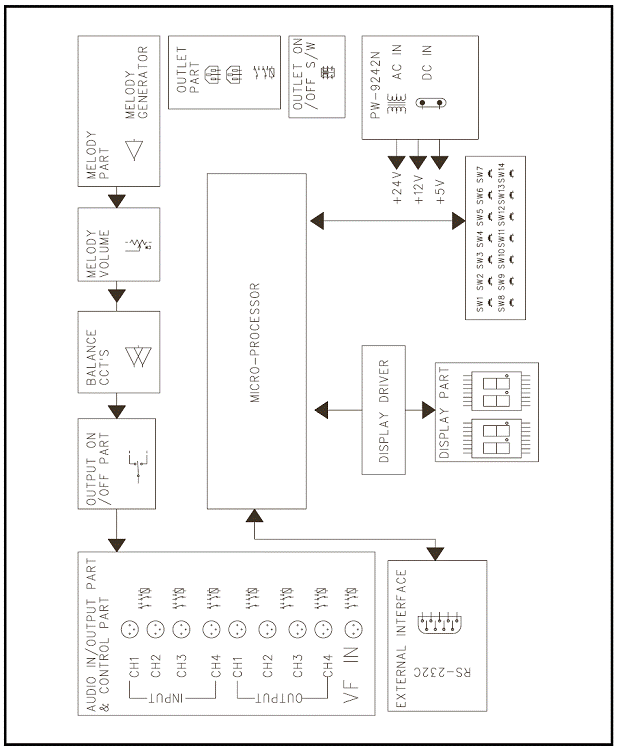

Структурная схема недельного таймера PW - 9242N.
Основные технические характеристики.
1. Количество входных каналов: 5
2. Количество выходных каналов: 4
3. Максимальный уровень выходного сигнала: 1 В
4. Максимальная мощность потребителей
подключенных к гнезду AC POWER OUTPUT 1 500 Вт
5. Максимальная мощность потребителей
подключенных к гнезду AC POWER OUTPUT 2 30 Вт
5. Время звучания мелодий
№ 1. 2 сек.
№ 2. 3 сек.
№ 3. 3 сек.
№ 4. 5 сек.
№ 5. 5 сек.
№ 6. 7 сек.
№ 7. 7 сек.
№ 8. 10 сек.
№ 9. 10 сек.
№ 10. 15 сек.
№ 11. 20 сек.
№ 12. 30 сек.
№ 13. 30 сек.
№ 14. 40 сек.
№ 15. 60 сек.
6. Напряжение питания: 220 В/50 Гц; 24 В пост. Тока
7. Потребляемая мощность 11 Вт
8. Вес 4,5 кг
9. Габариты 482×88×280
Адрес изготовителя: 226-9 DUGJUNG – LI, HOE CHUN – EUB,
YANGJU – KUN, KYUNGKI – DO, KOREA
~5,
Гарантия изготовителя
ü Гарантия действительна в течении 12 месяцев с момента продажи проигрывателя.
ü При выходе изделия из строя за период гарантийного срока, владелец изделия имеет право на бесплатный ремонт или, при невозможности ремонта, на его бесплатную замену.
ü Замена вышедшего из строя изделия производится только при сохранности товарного вида, наличия оригинальной упаковки и полной комплектности.
ü Гарантийные обязательства не распространяются на изделия, вышедшие из строя по вине потребителя или имеющие следы задымления, механические повреждения или повреждения входных цепей, подвергшиеся воздействию химических веществ, самостоятельному ремонту и неправильной эксплуатации.
Наименование изделия: Недельный таймер PW-9242N.
Сертификация: Недельный таймер PW-9242N отвечает единым нормам и требованиям ЕЭС, соответствует требованиям нормативных документов: ГОСТ 26342- 84, ГОСТ 12.2.006-87(п.4.3), НПБ 57-97, ГОСТ.
Серийный номер модели:
Дата продажи:
Продавец:
