Основные части и механизмы автомата

Конспект

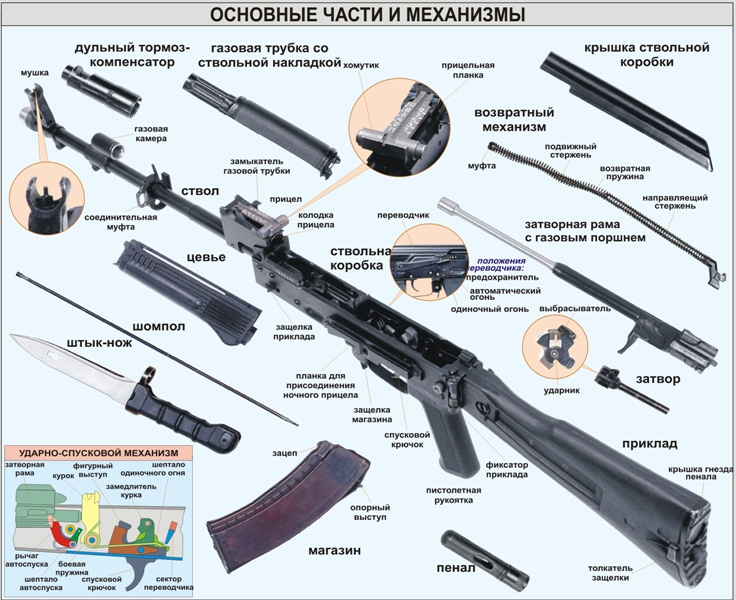

Основные части и механизмы автомата:

·  ствол служит для направления полета пули. Начинается ствол казённым срезом, заканчивается дульным срезом.

Внутри ствол имеет:

–  патронник (служит для помещения патрона);

–  пульный вход (предназначен для помещения пули и обеспечения постепенного врезания её в нарезы), четыре нареза вьющиеся слева вверх направо;

В нарезной части ствол имеет газоотводное отверстие для отвода пороховых газов из канала ствола в газовую камеру.

·  дульный тормоз-компенсатор служит для повышения кучности боя и уменьшения энергии отдачи.

·  газовая камера служит для направления пороховых газов из ствола на газовый поршень затворной рамы.

·  соединительная муфта служит для присоединения цевья к автомату.

·  ствольная коробка служит для соединения частей и механизмов автомата, для обеспечения закрывания канала ствола затвором и запирания затвора.

·  прицельное приспособление служит для наводки автомата на цель.

·  крышка ствольной коробки предохраняет от загрязнения части и механизмы, помещенные в ствольной коробке.

·  приклад и пистолетная рукоятка служат для удобства действия автоматом при стрельбе.

·  затворная рама с газовым поршнем служит для приведения в действие затвора и ударно-спускового механизма.

·  затвор служит для досылания патрона в патронник, закрывания канала ствола, разбивания капсюля и извлечения из патронника гильзы.

·  возвратный механизм служит для возвращения затворной рамы с затвором в переднее положение.

·  газовая трубка со ствольной накладкой служит для направления движения газового поршня и предохранения рук автоматчика от ожогов при стрельбе.

·  ударно-спусковой механизм служит для спуска курка с боевого взвода или со взвода автоспуска, нанесения удара по ударнику, обеспечения ведения автоматического или одиночного огня, прекращения стрельбы и для постановки на предохранитель.

·  цевье служит для удобства действия и для предохранения рук от ожогов.

·  магазин служит для помещения патронов и подачи их в ствольную коробку.

·  штык-нож служит для поражения противника в бою.

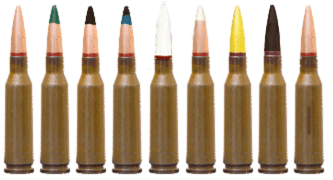

Патроны к АК

Устройство патрона:

A — металлическая оболочка,

B — стальной сердечник,

C — пустотелая выемка,

D — свинцовая вставка,

E — пороховой заряд,

F — капсюль.



7Н6 - Патрон с обыкновенной пулей

C 1986 года выпускаются с термоупрочненным (до 60 HRC) стальным (65Г) сердечником цилиндрической формы. "ПС" - с пулей со стальным сердечником (индекс 7Н6, 7Н6ВК) массой 3,30-3,55 гр. Пробивает на дистанции 300 метров 16-мм стальной лист Ст3.

Применяется при стрельбе из автомата АК-74 и его модификаций, ручных пулеметов РПК-74, РПКС-74.

Используется для поражения живой силы и огневых средств противника при стрельбе из автоматов на дальности до 800 м и ручных пулеметов - до 1000 м.

Лак - герметик красного цвета. Головная часть пули не окрашена.

Рисунок: 1 - оболочка, 2 - рубашка, 3 - сердечник.

ТТХ:

Калибр, мм 5,45

Масса патрона, г 10,5

Масса пули, г 3,43

Длина патрона, мм 57

Начальная скорость, м/с 880

Гильза стальная

7ТЗ - Патрон с трассирующей пулей

В оболочке трассирующей пули в головной части помещен сердечник, а в донной шашка прессованного трассирующего состава. Во время выстрела пламя от порохового заряда зажигает трассирующий состав, который при полете пули дает светящийся след.

Применяется при стрельбе из автомата АК-74 и его модификаций, ручных пулеметов РПК-74, РПКС-74.

Используется для корректировки огня и цели указания.

Лак - герметик красного цвета. Головная часть пули окрашена в зеленый цвет.

Рисунок: 1 - оболочка, 2 - свинцовый сердечник, 3 - трассирующий состав

ТТХ:

Калибр, мм 5,45

Масса патрона, г 10,3

Масса пули, г 3,23

Длина патрона, мм 57

Начальная скорость, м/с 883

Гильза стальная

Дальность трассирования, м 800

7ТЗМ - Патрон с модернизированной трассирующей пулей

Применяется при стрельбе из автомата АК-74 и его модификаций и 5,45-мм ручного пулемета Калашникова РПК-74 и его модификаций РПК-74Н, РПКС-74Н.

Используется для корректировки огня и целее указания. В отличии от старшей сестры у этой пули увеличен объем трассирующего состава.

Лак - герметик красного цвета. Головная часть пули окрашена в зеленый цвет.

ТТХ:

Калибр, мм 5,45

Масса патрона, г 10,3

Масса пули, г 3,23

Длина патрона, мм 57

Начальная скорость, м/с 883

Гильза стальная

Дальность трассирования, м 850

Вынос трассы от среза ствола, мм 50

57-Н-231У (7У1) Патрон с уменьшенной скоростью пули

Патрон для стрельбы из оружия с приборами бесшумной стрельбы (индекс 7У1) содержит пулю массой 5,15 гр., которая имеет начальную скорость 303 м/с.

Применяется при стрельбе из автомата АКС-74УН2 с прибором ПБС-4.

Используется для поражения открыто расположенной живой силы при стрельбе на дальности до 400 м.

Лак - герметик красного цвета. Головная часть пули окрашена – черная вершина пули с зеленым ободком.

ТТХ:

Калибр, мм 5,45

Масса патрона, г 11

Масса пули, г 5,2

Длина патрона, мм 57

Начальная скорость, м/с 303

Гильза стальная

7Н10 - Патрон с пулей повышенной пробиваемости

В 1993 году выпущен патрон ПП (7Н10) с штампованным сердечником из специальных сортов сплавов типа сталь 70 или 75 (пуля повышенной пробиваемости), пуля которого массой 3,49-3,74 гр. пробивает на дистанции 100 метров 16-мм стальную плиту, элементы бронежилетов из титановых сплавов на дистанции 200 метров. Пробивает на дистанции 300 метров 16-мм стальной лист Ст3.

Применяется при стрельбе из всех видов штатного оружия под 5,45-мм патрон АК-74 и его модификаций (АКС74, АК74Н, АКС74У, АКС74УН2), РПК-74 и его модификаций (РПКС74, РПК74Н, РПКС74Н). А также при стрельбе из АН-94.

Используется для поражения: открыто расположенных целей на дальности до 1200м, живой силы, оснащенной бронежилетами, - на дальности до 100м. Живой силы за легкобронированными укрытиями - на дальности до 1000м. Воздушных целей - на дальности до 900м.

Лак – герметик темно-фиолетового цвета, в отличие от красного в 7Н6. Головная часть пули не окрашена.

Рисунок: 1 - оболочка, 2 - рубашка, 3 - сердечник из стали Ст75.

ТТХ:

Калибр, мм 5,45

Масса патрона, г 10,7

Масса пули, г 3,62

Длина патрона, мм 57

Начальная скорость, м/с 880

Гильза стальная

7Н22 - Патрон с бронебойной пулей

В 1998 г. разработан и принят на вооружение патрон БП (7Н22) с бронебойной пулей массой 3,68 гр., которая пробивает бронеплиту толщиной 5 мм на дистанции 250 метров. В пуле 7Н22 применен остроконечный сердечник, изготовленный из высокоуглеродистой стали У12А, методом резки с последующим шлифованием оживальной части.

Применяется при стрельбе из всех видов штатного оружия под 5,45-мм патрон АК-74 и его модификаций (АКС74, АК74Н, АКС74У, АКС74УН2), РПК-74 и его модификаций (РПКС74, РПК74Н, РПКС74Н). А также при стрельбе из АН-94.

Используется для поражения: открыто расположенных целей на дальности до 1200м, живой силы, оснащенной бронежилетами, - на дальности до 100м. Живой силы за легкобронированными укрытиями - на дальности до 1000м. Воздушных целей - на дальности до 900м.

Лак - герметик красного цвета. Головная часть пули окрашена - черная вершина.

ТТХ:

Калибр, мм 5,45

Масса патрона, г 10,8

Масса пули, г 3,69

Длина патрона, мм 57

Начальная скорость, м/с 880

Гильза стальная

7Н24 - Патрон с бронебойной пулей высокого качества

Образцовый патрон - соответствует штатному патрону (7Н6), но изготовлен с повышенной точностью. "Вымпел" (г. Амурск)

Используется для сравнительной поверки баллистических характеристик хранящихся на складах патронов.

Лак - герметик красного цвета. Головная часть пули окрашена в белый цвет.

- Патрон с усиленным зарядом (УЗ) - вся пуля целиком черного цвета.

- Патрон высокого давления (ВД) - вся пуля целиком желтого цвета.

ТТХ:

Калибр, мм 5,45

Масса патрона, г 10,5-11,7

Масса пули, г 3,39-4,27

Длина патрона, мм 57

Начальная скорость, м/с 840

Гильза стальная

7Х4 - Патрон учебный

Применяется для обучения правилам снаряжения магазинов автоматов и ручных пулеметов. Отличается наличием четырех продольных выштамповок на гильзе и двойного кольцевого обжима пули в дульце гильзы. В гнезде для капсюля имитация – пробитый или наколотый капсюль.

Используется при демонстрации работы автоматики всех видов штатного оружия под 5,45-мм патрон (АК-74, РПК-74, АКС-74У) в учебных заведениях.

Лак - герметик красного цвета. Пуля без окраски.

7X3 - Патрон с пулей-имитатором, холостой.

При стрельбе холостыми патронами на дульную часть ствола оружия навинчивается специальная втулка для холостой стрельбы, обеспечивающая создание давления пороховых газов, необходимого для работы автоматики оружия и измельчения имитатора пули.

Используется при стрельбе из всех видов штатного оружия под 5,45-мм патрон (АК-74, РПК-74, АКС-74У).

Применяется для имитации звукового эффекта стрельбы.

Лак - герметик красного цвета или без герметика. Пуля - имитация – пластик белого цвета.

Пробивное действие пуль патронов АК-74

Пуля со стальным сердечником 5,45-мм патрона при стрельбе из АК74 обеспечивает следующее пробивное действие:

·  Пробитие с вероятностью 50 % стальных листов толщиной:

–  2 мм на дистанции 950 м;

–  3 мм на дистанции 670 м;

–  5 мм на дистанции 350 м.

·  Пробитие с вероятностью 80—90 % стальной каски на дистанции 800 метров;

·  Пробитие с вероятностью 75—100 % бронежилета на дистанции 550 метров;

·  Проникновение на 50—60 см в бруствер из плотного утрамбованного снега на дистанции 400 метров;

·  Проникновение на 20—25 см в земляную преграду из утрамбованного суглинистого грунта на дистанции 400 метров;

·  Пробитие с вероятностью 50 % стенки из сухих сосновых брусьев сечением 20х20 см на дистанции 650 метров;

·  Проникновение на 10—12 см в кирпичную кладку на дистанции 100 метров.

В 1986 году были разработаны новые пули с термоупрочнённым сердечником повышенной твердости, обеспечивающим значительное увеличение пробивного действия: новая пуля пробивает стальную каску на дистанции 960 метров, а бронежилет с титановыми пластинами — на дистанции 200 метров.

Очередное усовершенствование пули в 1992 году снова повысило бронепробиваемость (армейский бронежилет Ж85-Т пробивается на дальности 200 м, а тяжелый Ж95-К — на дальности 50 м) при неизменной начальной скорости. Новый патрон, превосходящий по бронепробиваемости 7Н6 в 1,84 раза, получил индекс 7Н10. 7Н10 обеспечивает пробивание 16 мм на дистанции 100 метров.

Подствольные гранатометы

Подствольный гранатомет ГП-30 «Обувка»

Предназначен для поражения осколочными безгильзовыми боеприпасами ВОГ-25, ВОГ-25П и другими типами выстрела ВОГ-25 открыто расположенной, а также находящейся в открытых окопах, траншеях, на обратных скатах местности живой силы настильным и навесным огнём. Имеет в два-три раза большую практическую скорострельность по сравнению с иностранным аналогом — М203 (США) за счёт дульного заряжания. Ударно-спусковой механизм самовзводного типа. Прицел механический открытого типа, учитывающий деривацию гранаты. В отличие от ГП-25 прицел расположен справа и не требует переключения на дальности.

В штатном исполнении гранатомёт применяется при установке его на АК-74 (АКС-74), АК-74М, АКМ (АКМС), АК-101, АК-103, АК-107, АК-108, АН-94, АЕК-971.

Прицельная дальность стрельбы:
максимальная: 400 м
минимальная при навесной стрельбе: 200 м

Боевая скорострельность: 4-5 выстр/мин

Носимый боекомплект: 10 выстрелов

40мм гранаты для ГП-25 и ГП-30:

слева ВОГ-25, справа ВОГ-25П.

ТТХ ВОГ-25

Калибр 40 мм

Тип оружия ГП-25, ГП-30, ГП-34, РГ-6

Начальная скорость гранаты 76 м/с

Вес гранаты 250 г

Вес ВВ 48 г

Длина заряда 103 мм

Время самоликвидации гранаты не менее 14 с

Модификации ВОГ-25П

7П24,

шифр «Подкидыш». Выстрел с «подпрыгивающей» осколочной гранатой, оснащенный взрывателем ВГМ-П с вышибным зарядом и пиротехническим замедлителем. Принят на вооружение в 1979 году.

При попадании в преграду выстрел подскакивает и взрывается в воздухе на высоте около 1,5 метров. В сравнении с ВОГ-25, «подпрыгивающий» боеприпас позволяет эффективнее поражать лежащего и находящегося в траншее или окопе противника.

Описание:

Калибр 40 мм

Начальная скорость 76 м/с

Масса 275 г

Масса ВВ 42 г

Длина 125 мм

Дистанция взведения 10 — 40 м

Время самоликвидации не менее 14 с

Средняя высота разрыва 75 см

«Гвоздь»

40-мм выстрел «Гвоздь» с газовой гранатой — предназначен для создания газового облака с непереносимо-допустимой концентрацией ирританта (раздражающего вещества) CS. Состоит на вооружении МВД РФ.

ВДГ-40

40-мм выстрел с дымовой гранатой ВДГ-40 «Нагар» — применяется для постановки дымовой завесы.

ВОГ-25М

Модернизированный вариант выстрела ВОГ-25 с осколочной гранатой, частично унифицирован с ВОГ-25ПМ. Разработан в начале 2000-х годов.

ВОГ-25ПМ

Модернизированный вариант выстрела ВОГ-25П с «подпрыгивающей» осколочной гранатой, частично унифицирован с ВОГ-25М. Разработан в начале 2000-х годов.

АСЗ-40

40-мм выстрел акустического действия АСЗ-40 «Свирель». Светозвуковая граната нелетального действия служит для временного подавления психоволевой устойчивости живой силы противника. Состоит на вооружении МВД РФ.

В настоящее время имеет место тенденция к дальнейшему расширению типов боеприпасов. Так, на международной оружейной выставке «Defendory-2006» были представлены новые виды гранат:

ГДМ-40 — выстрел с дымовой гранатой

ВГС-40-1 — выстрел с сигнальной гранатой (красный огонь)

ВГС-40-2 — выстрел с сигнальной гранатой (зеленый огонь)

ВГ-40И — выстрел с осветительной гранатой

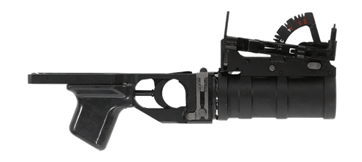

Подствольный гранатомет ГП-34

Подствольный гранатомет ГП-34 был разработан на основе армейского гранатомета ГП-30 «Обувка» в начале 2000-х годов.

Новый гранатомет предназначен для установки на полноразмерные автоматы Калашникова: АК74М, новейшую Сотую серию, а также на АН-94 «Абакан».

ГП-34 конструктивно повторяет своего предшественника — ГП-30, принятого на вооружение еще в 1989 году. Модернизация гранатомета преследовала своей целью повысить надежность и безопасность конструкции. Так благодаря изменениям, внесенным в ударно-спусковой механизм, была устранена возможность осечек. Улучшен экстрактор гранат (обеспечивает надежную работу при загрязнении и экстремальных температурах), кроме того, введен дополнительный механизм, обеспечивающий безопасность при заряжании гранаты. Внесены изменения в прицельные приспособления: был введён механизм поправок на деривацию, а сам прицел расположен с правой стороны. Для стрельбы из ГП-34 применяются 40 мм гранаты (выстрелы) различного назначения. Основными боеприпасами являются ВОГ-25 и ВОГ-25М с осколочными гранатами; ВОГ-25П и ВОГ-25ПМ с осколочными «прыгающими» гранатами.

Тактико-технические характеристики

Калибр: 40 мм

Выстрел: ВОГ-25М, ВОГ-25ПМ

Длина оружия, мм: 315

Масса без патронов, кг: 1,4 кг

Техническая скорострельность, в/м: 20

Прицельная дальность стрельбы, м: 400

Начальная скорость гранаты, м/с: 76,5

Емкость магазина, выстрелов: однозарядный
